8. Peilaus koonnassa

Harjoituksessa tutustumme osan ja alikoonnan käsitteeseen "symmetrinen", jonka perusteella päätellään, voidaanko peilattu osa saada peilikuvakseen kääntämällä vai pitääkö osa valmistaa peilikuvana, jolloin osa on syytä tallentaa uudeksi dokumentiksi. Tallennamme ei symmetriset osat ja alikoonnat uusiksi dokumenteiksi.

Tässä harjoituksessa opimme

• Tulkitsemaan onko osa tai kokoonpano symmetrinen vai ei. Tämä selviää, kun tarkastellaan peilattavaa geometria.

  • Jos alkuperäistä osaa voidaan käyttää sellaisenaan, kunhan se vain käännetään oikeaan asentoon, osa on symmetrinen.

  • Ellei osaa saada peilattuun asentoon kääntämällä, osa ei ole symmetrinen, joten siitä joudutaan valmistamaan peilikuva.

• Kertomaan osalle, onko se symmetrinen vai ei (Tarvitaan vain, kun oletetaan että osaa tullaan kokoonpanossa peilaamaan).

• Peilaamaan osia ja alikoonpanoja.

• Tallentamaan peilatut (ei symmetriset) osat ja kokoonpanot uusiksi dokumenteiksi.

Nouda kokoonpano, joka sisältää tarvittavat osat

• Lataa tästä Vertex-malli-zippi VX_AS8_PARTS.vxz.

• Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.

• Koneellesi perustetaan samalla projekti VX_COURSE_ASSY

• Kun ohjelma kysyy avausta, vastaa kyllä.

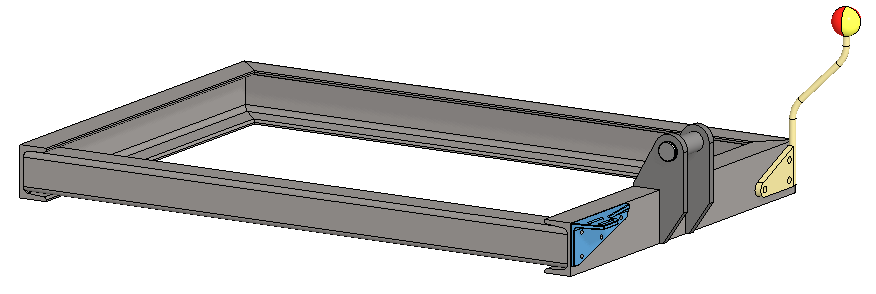

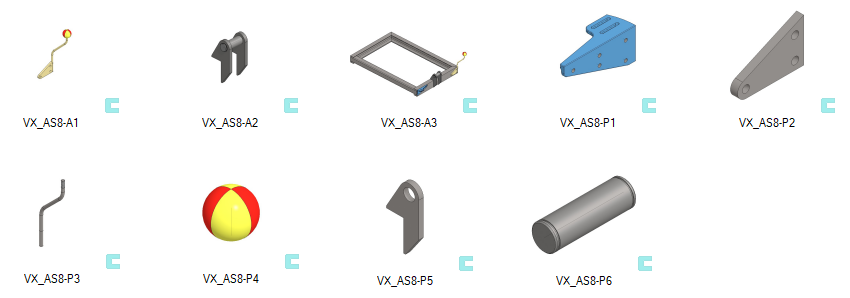

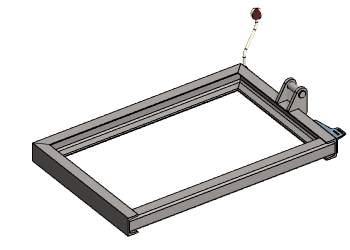

Malli VX_AS8-A3 ja sen alikokoonpanot ja osat:

Tallenna malli uudeksi

• File > Tallenna uudeksi (> Tallenna uudeksi). Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse sama projekti, jossa kokoonpano jo on.

Avaa osa VX_AS8-P1 ja muokkaa ominaisuuksia

• Avaa osa VX_AS8-P1.

  • Joko valitsemalla se kokoonpanosta ja tilannekohtaisella toiminnolla: Avaa malli.

  • tai valitsemalla se kokoonpanosta ja tilannekohtaisella toiminnolla: Muokkaa.

  • tai File > Avaa > projektin VX_COURSE_ASSY alta valitsemalla.

• Tilannekohtaisella toiminto: Ominaisuudet.

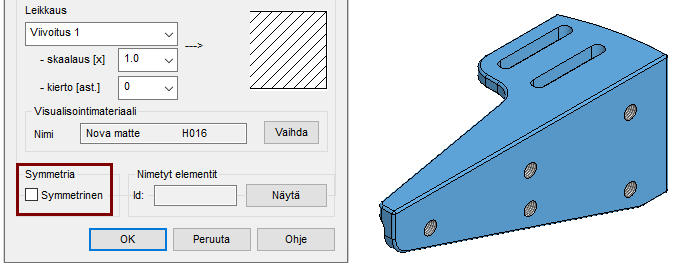

• Vaihda Symmetria ei symmetriseksi:



  • Napsauta Symmetrialaatikkoa kertaalleen tai kunnes se on tyhjä.

Määritä muiden osien symmetrisyys

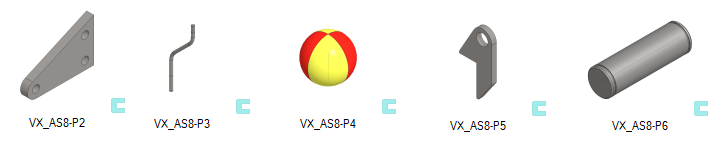

Avaa vuorotellen osat VX_AS8-P2, VX_AS8-P3, VX_AS8-P4, VX_AS8-P5 jaVX_AS8-P6 ja päättele ovatko ne symmetrisiä, vai eivät.

• Muokkaa: Ominaisuudet.

• Valitse joko symmetrisyys



  tai epäsymmetrisyys



  .

• Tallenna mallit: File > Save tai Ctrl S.

Avaa alikokoonpanot ja määritä niiden symmetrisyys

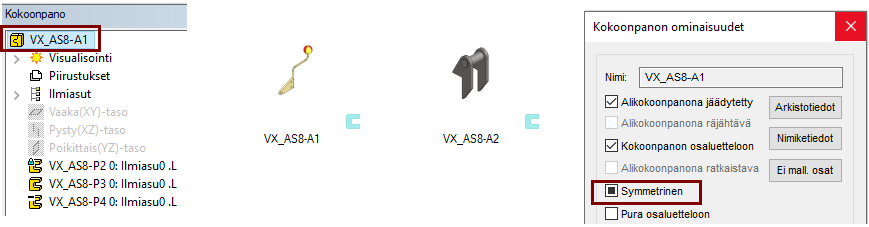

Avaa kokoonpanot VX_AS8-A1 ja VX_AS8-A2 ja päättele ovatko ne symmetrisiä, vai eivät.

• Koska osat ovat muuttuneet, päivitä mallit tilannekohtaisella toiminnolla: Päivitä kaikki.

• Valitse piirrepuusta koonnan pääsymboli.

• Muokkaa: Ominaisuudet. (Toiminto löytyy piirrepuun pääsymbolin valinnan jälkeen)

• Valitse joko symmetrisyys



  tai epäsymmetrisyys



  .

• Tallenna mallit File > Save tai Ctrl S.

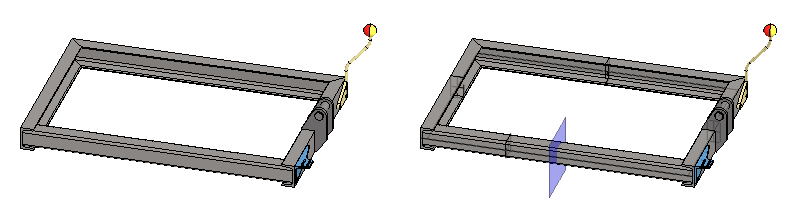

Avaa pääkoonta (jonka tallensit)  ja ota peilaustaso näkyviin.

Profiileista koostuva runkorakenne on mallinnettu symmetrisesti, joten koonnan poikittaisaputasoa voidaan käyttää peilaustasona.

• Koska osat ja alikoonnat ovat muuttuneet, päivitä mallit tilannekohtaisella toiminnolla: Päivitä kaikki.

• Valitse piirrepuusta Poikittais(YZ)-taso.

• Tilannekohtainen toiminto: Palauta.

Peilaa osa ja alikoonnat

Osa:

• Osoita osa VX_AS8-P1

• Tilannekohtainen toiminto: Muut toiminnot > Peilaa.

• Osoita aputaso (joka edellä otettiin näkyviin).

• Ohjelman kysyessä "Säilytetäänkö alkuperäiset" valitse: Kyllä.

Alikoonnat:

• Valitse alikoonta (VX_AS8-A1 ja erikseen VX_AS8-A2) joko piirrepuusta tai sitten alikoonnan osa mallista ja minivalikon toiminto



  .

• Tilannekohtainen toiminto: Muut toiminnot > Peilaa.

• Osoita aputaso (joka edellä otettiin näkyviin).

• Ohjelman kysyessä "Säilytetäänkö alkuperäiset" valitse: Kyllä.

Laajenna valintaa osasta kokoonpanoon

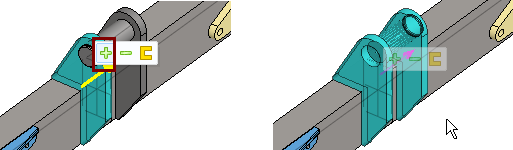

Osan valinnan jälkeen ilmestyy kohdistimen yläpuolelle nimivalikko, jonka  painikkeella, voit valita alikoonnan, jossa osa osa sijaitsee.

• Jos osa olisi syvemmässä rakenteessa, niin seuraava



  painallus valitsisi seuraan ylemmän tason kokoonpanon.

•

  painike pudottaisi valinnasta yhden kokoonpanotason pois.

•

  painike palauttaisi alkuperäisen valinnan (osan tai kokoonpano).

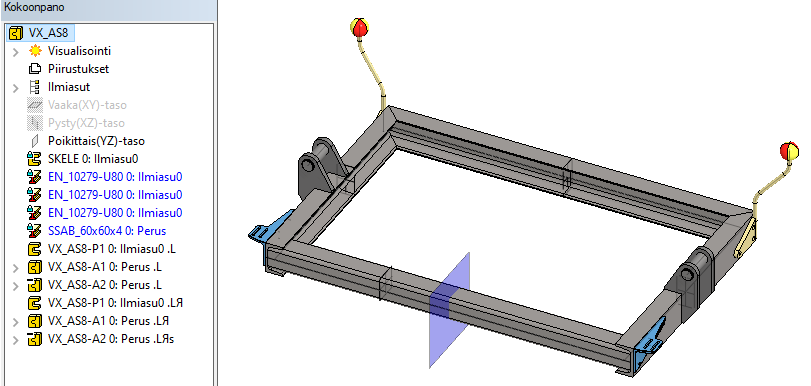

Tarkasta, että peilauksen jälkeen piirrepuun symbolit ovat alla näkyvän piirrepuun mukaisina.

Tallenna ei symmetrinen osa uudeksi malliksi.

• Valitse peilattu osa VX_AS8-P1



• Tilannekohtainen toiminto: Tallenna uudeksi.

• Dialogissa Tallenna uudeksi, valitse optio: Korvaa tämä. (myös Korvaa kaikki instanssit kelpaa, koska peilaamattomalla osalla on erilainen pääte, eikä sitä tulkita samaksi osaksi peilatun osan kanssa).

• Anna mallille nimi (tunnus) ja muuta myös arkistotietoja.

Tallenna ei symmetrinen alikoonta uudeksi malliksi.

• Valitse peilattu kokoonpano VX_AS8-A1



• Tilannekohtainen toiminto: Tallenna uudeksi.

• Dialogissa Tallenna uudeksi, valitse optio: Korvaa tämä.

• Anna mallille nimi (tunnus) ja muuta myös arkistotietoja.

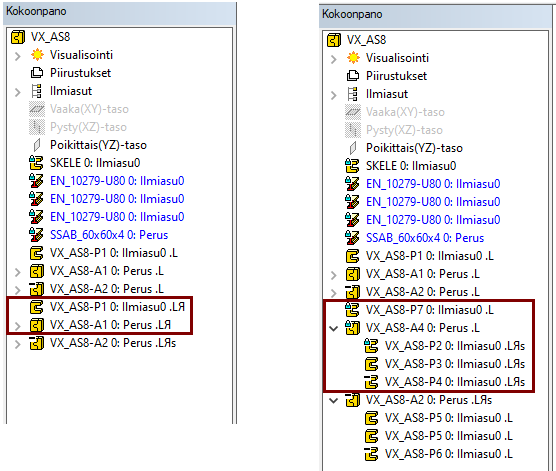

Avaa uudeksi tallennetun alikoonnan piirrepuu näkyviin.

• Näet, että peilatut osat ovat symmetrisiä (



  ), joten niitä ei tarvitse enää tallentaa uusiksi dokumenteiksi.

• Jos jokin noista olisi peilattu ei symmetrisenä (



  ), niin tässä harjoituksessa olet unohtanut määrittää osat symmetriseksi.

• Yleisesti ottaen peilatun koonnan alta löytyvät ei symmetriset osat täytyy tallentaa uusiksi osiksi.

Tee mallille piirustus

• Katso tarkemmat ohjeet harjoituksesta: Mallin piirustus

Tallenna malli

• File > Tallenna tai paina tai .
