Harjoitus 11: Kulmasuoja
Tässä harjoituksessa opimme
Toteuttamaan halutunlaisia pyöristyksiä taivutuksia varten
Mallintamaan kappaleen, joka soveltuu ohutlevyosan mallintamiseen toiminnolla pintaketjun offset
Muokkaamaan tangentiaalisten pintojen katkokohtia
Tekemään aukilevityspiirustus
Video
Luo uusi osamalli
File > Uusi > Osa
Anna tunnus
Täytä arkistotiedot.
Valitse olemassa oleva projekti tai tee uusi projekti.
Mallinna aihio
Uusi luonnos > Poikittais (YZ)-tasoon.

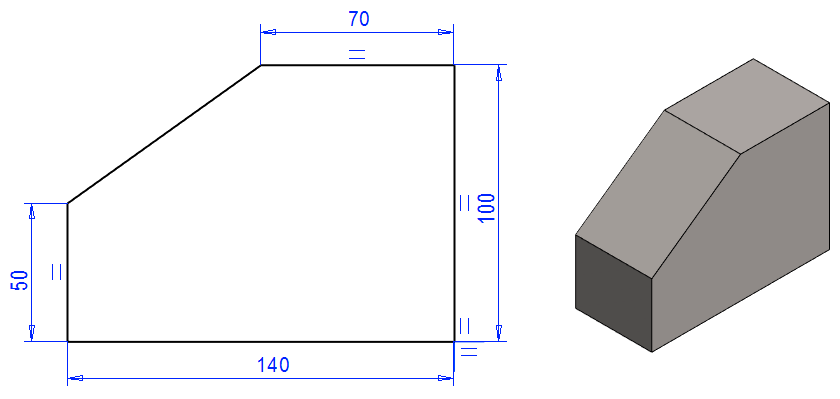

Luonnostele muoto oheisen kuvan mukaan
Piirrä murtoviiva suurin piirtein kuvan mukaan.
Lisää mitta- tai etäisyysehdot.
Lisää tarvittaessa viivoille yhtenevyys- tai yhdensuuntaisuusehdot, jotta luonnos on loppuun saakka määritelty.
Toimenpide
Lisää - Pursotus. Anna mitaksi 60.

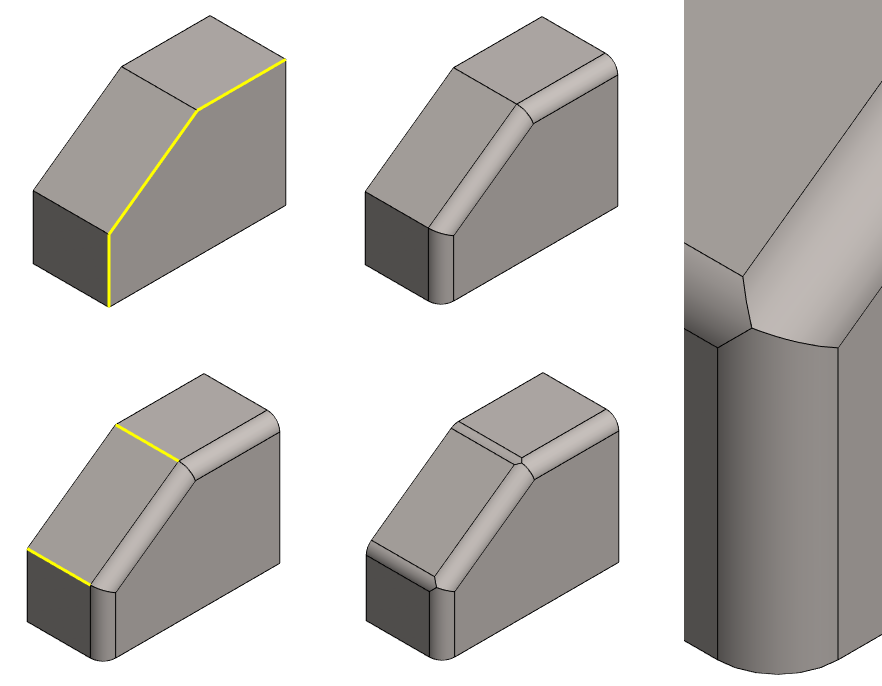

Lisää pyöristykset kahdessa vaiheessa
Valitse kolme lappeen reunaviivaa (Muista Ctrl-näppäin). Kuvan ylärivi oikealla.
Tilannekohtainen toiminto: Pyöristä/Viistä > Pyöristä tämä (Tässä käy myös Pyöristä-toiminto).
Anna pyöristyssäteen suuruudeksi: 10.
Valitse kaksi vaakaviivaa. Kuvan alarivi oikealla.
Tilannekohtainen toiminto: Pyöristä/Viistä > Pyöristä tämä (Tässä Pyöristys-toiminto ei enää kelpaa).
Anna pyöristyssäteen suuruudeksi: 10.

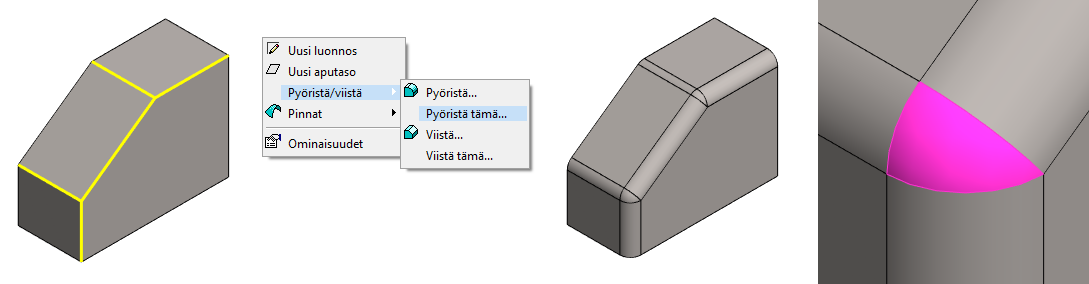

Jos lisäät pyöristykset kerralla
Jos lisäät pyöristykset kerralla, niin pyöristysten yhtymäkohtaan tulee aukilevityskelvoton pallo-pinta.

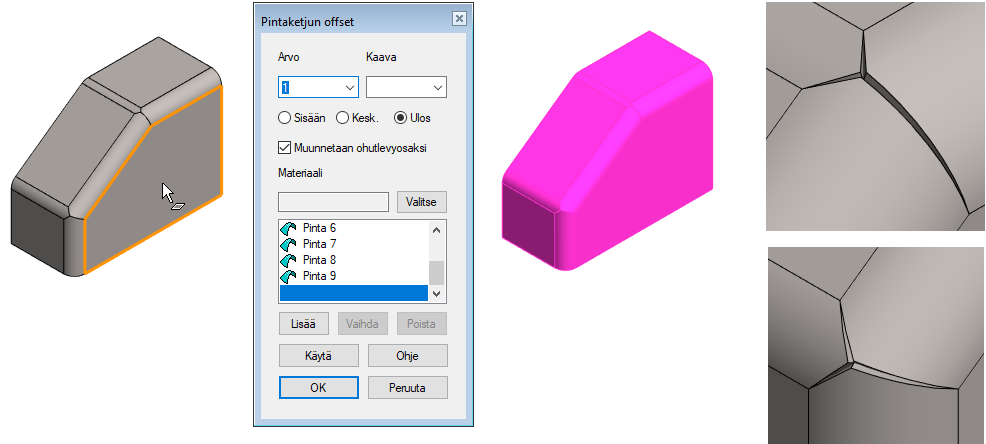

Tee osasta ohutlevyosa pintaketjun offset-toiminnolla

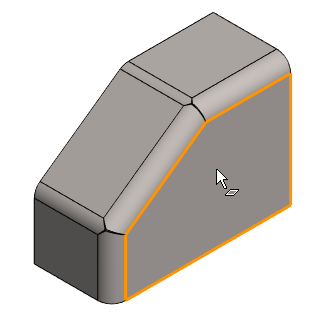

Valitse pinta.
Tilannekohtainen toiminto: Pintaketjun offset.
Ohjelma etsii kaikki tangentiaaliset pinnat ja avaa Pintaketjun offset-dialokin.
Valitse: Ulos (jos mallinsit ontelon) tai Sisään (jos mallinsit kulma-osan ulkopinnan)
Syötä levyn paksuus: 1.
OK.

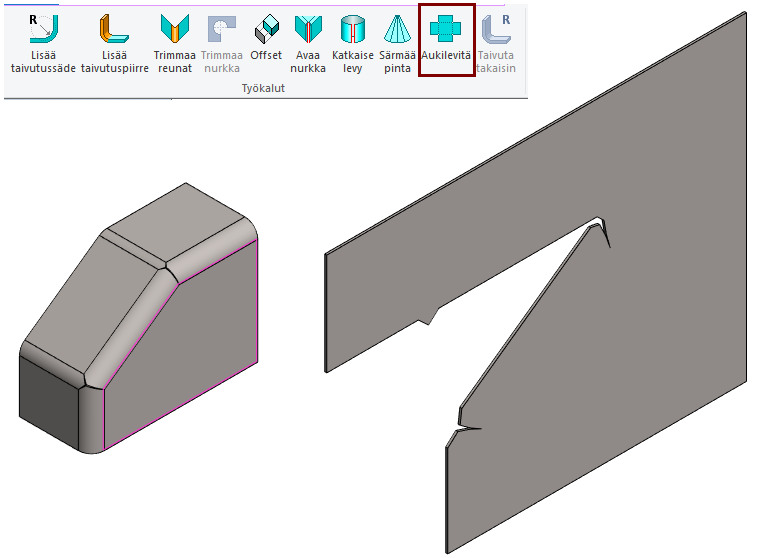

Aukilevitä malli
Toiminto: Aukilevitä (Ohutlevy-nauhavalikossa).
Ohjelma pyytää valitsemaan pinnan ja ehdottaa suurinta pintaa.
Hyväksy pinta Valmis-kuittauksella.
-näppäin, hiiren keskinäppäin tai tilannekohtainen toiminto:
Ohjelma "päättää itse" mistä kohdasta tangentiaaliset pinnat "revitään irti toisistaan" ja mistä kohtaa tangentiaaliset pinnat yhdistetään aukilevityksessä.
Jos tämä muoto kelpaa valmistusta varten, niin työ on nimike-tietoja ja piirustusta vaille valmis.

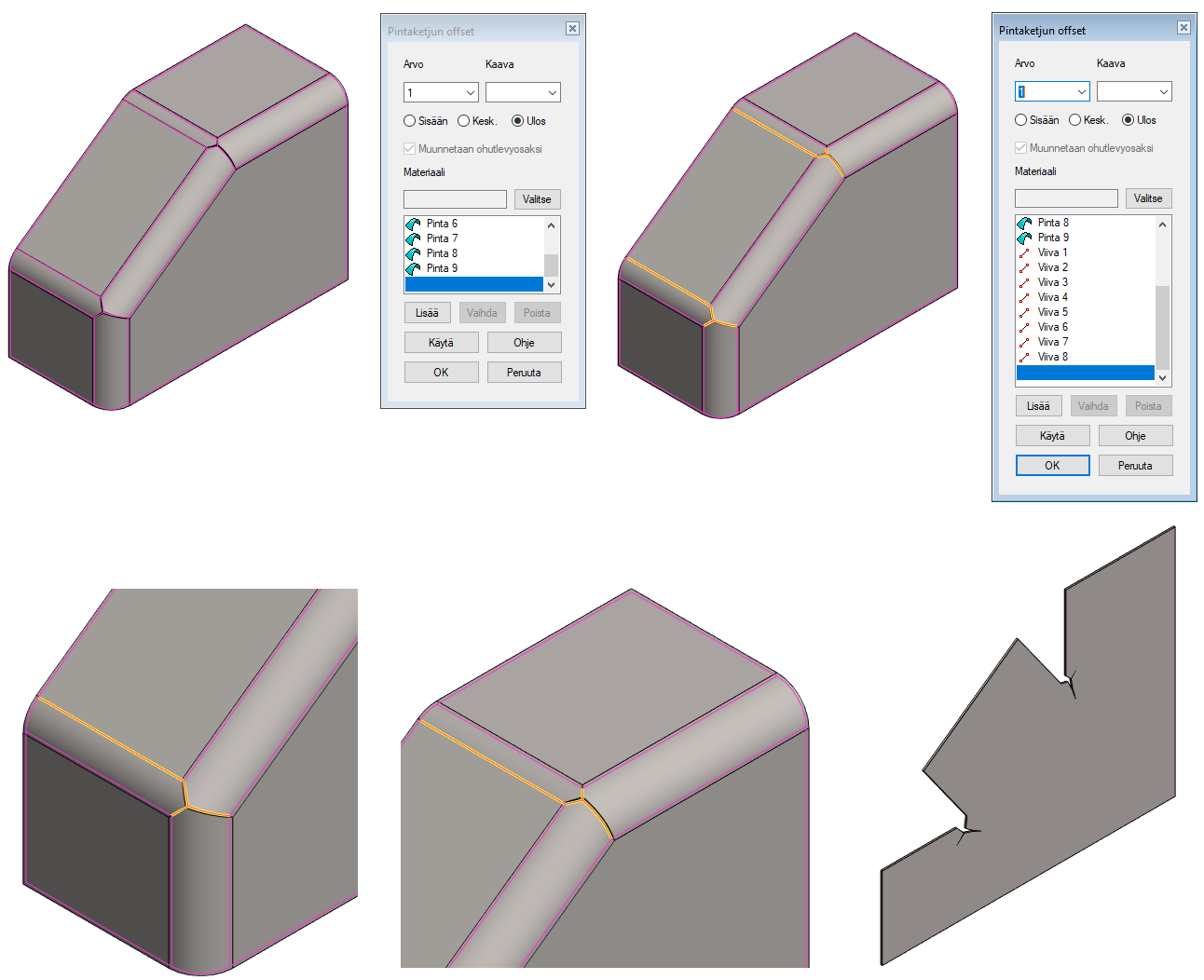

Muokkaa tangentiaalisten pintojen katkokohtia
Poista aukilevitysesitys historiapuusta. Valitse piirre ja tilannekohtainen toiminto: Poista.
Valitse Pintaketjun offset-piirre ja tilannekohtainen toiminto: Muokkaa piirrettä.
Paina Lisää-painiketta.
Osoita 8 kuvassa keltaisella näkyvää särmäviivaa (Ctrl-näppäin pohjassa).
Kuittaa viivojen valinta valmiiksi.
-näppäin, hiiren keskinäppäin tai tilannekohtainen toiminto:
Aukilevitä malli
Toiminto: Aukilevitä (Ohutlevy-nauhavalikossa).
Ohjelma pyytää valitsemaan pinnan ja ehdottaa suurinta pintaa.
Hyväksy pinta Valmis-kuittauksella.

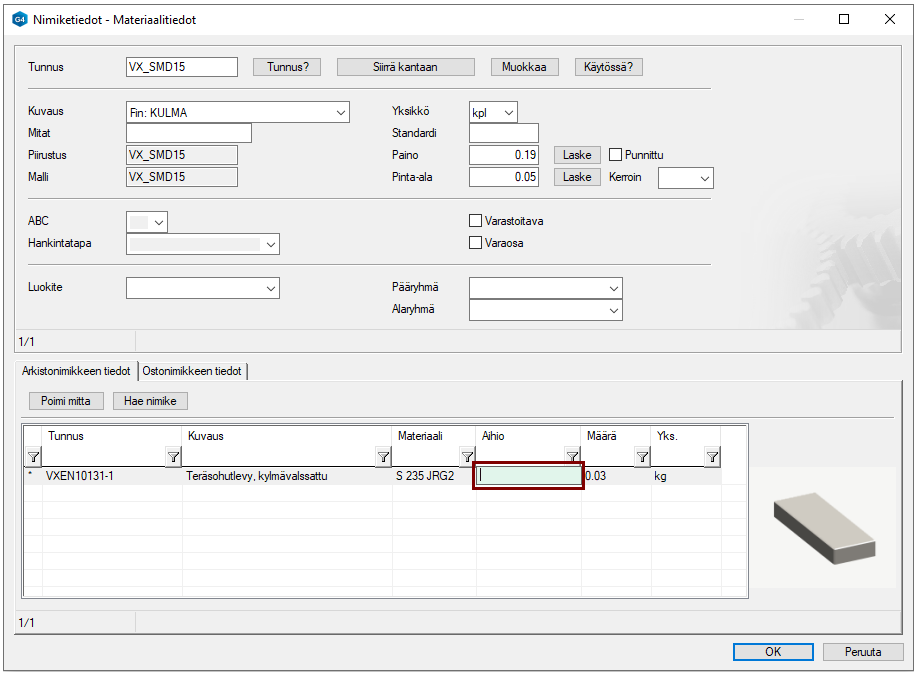

Lisää mallille raaka-aine- eli nimike-tiedot
Tilannekohtainen toiminto: Nimiketiedot.
Täytä yläosan tiedot.
Kirjoita tai hae alaosaan raaka-ainetiedot.
Jos hait tiedot, niin tyhjennä Aihio-kenttä, jotta ohjelma itse laskee ja täydentää sen, kun piirustuksen aukilevitys-projektio generoidaan.
OK.

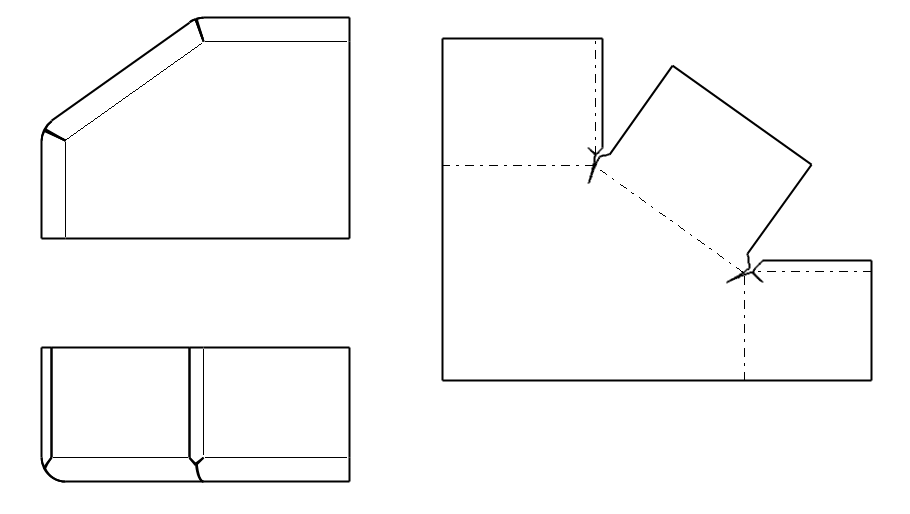

Tee mallille piirustus
Valitse piirrepuusta: Piirustukset.

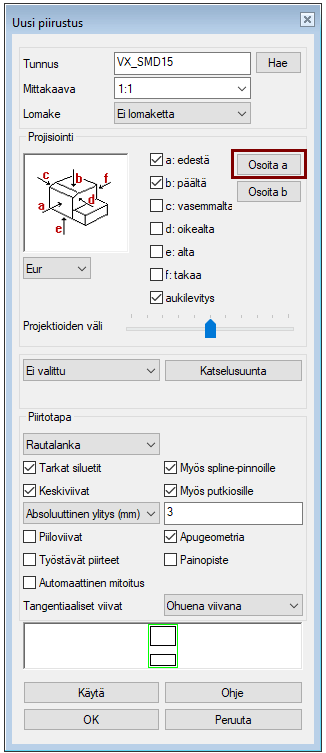

Valitse projektiot: edestä, päältä ja aukilevitys.
Paina Osoita a-painiketta.
Osoita osan sivua (kuvassa)
Valitse muut piirustuksen optiot.
OK.

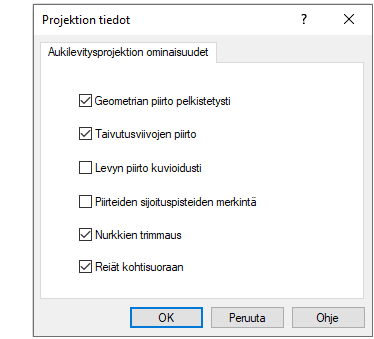

Ohjelma lisää projektiot edestä ja päältä ja kysyy aukilevityksen optiota.
Hyväksy tai valitse optiot.
OK.
Tallenna piirustus
File > Tallenna
