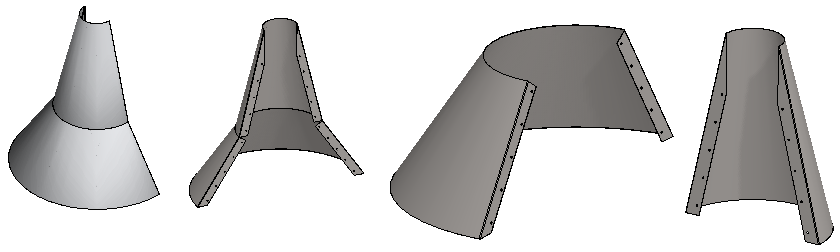

10. Huuva



Tässä harjoituksessa opimme

  • Luomaan jigi-osan pyöräyttämällä luonnosta 180°.

  • Käyttämään jigiä ohutlevyosien mallintamiseen.

  • Suuntaamaan lineaarisen piirresarjan geometrian avulla.

  • Peilaamaan piirteen aputason suhteen.

  • Lisäämään osalle nimiketiedot.

  • Luomaan osille ja kokoonpanolle piirustukset.

Video

Kesto 3min 29sek


Päävaiheet

  • Tee uusi kokokoonpano.

  • Tee kokoonpanossa uusi osa: Jigi.

  • Mallinnan jigi.

  • Palaa kokoonpanoon.

  • Tee kokoonpanossa uusi osa: Huuvan alempi pelti.

  • Mallinna pelti pintaketjun offset-toiminnolla, johon lisäät taivutuspiirteet ja kiinnitysreiät.

  • Anna raaka-ainetieto ja tee osamallille piirustus.

  • Palaa kokoonpanoon.

  • Tee kokoonpanossa uusi osa: Huuvan ylempi pelti.

  • Mallinna pelti pintaketjun offset-toiminnolla, johon lisäät taivutuspiirteet ja kiinnitysreiät.

  • Anna raaka-ainetieto ja tee osamallille piirustus.

  • Palaa kokoonpanoon.

  • Tee kokoonpanolle piirustus.

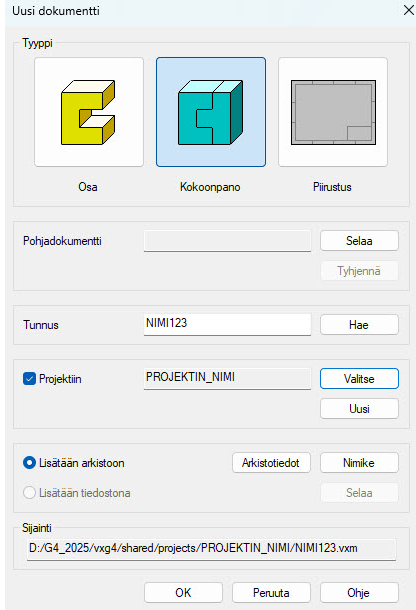

Tee uusi kokoonpanomalli

  • File > Uusi > Kokoonpano.

    • Anna tunnus.

    • Täytä arkistotiedot.

    • Valitse olemassa oleva projekti tai tee uusi projekti.

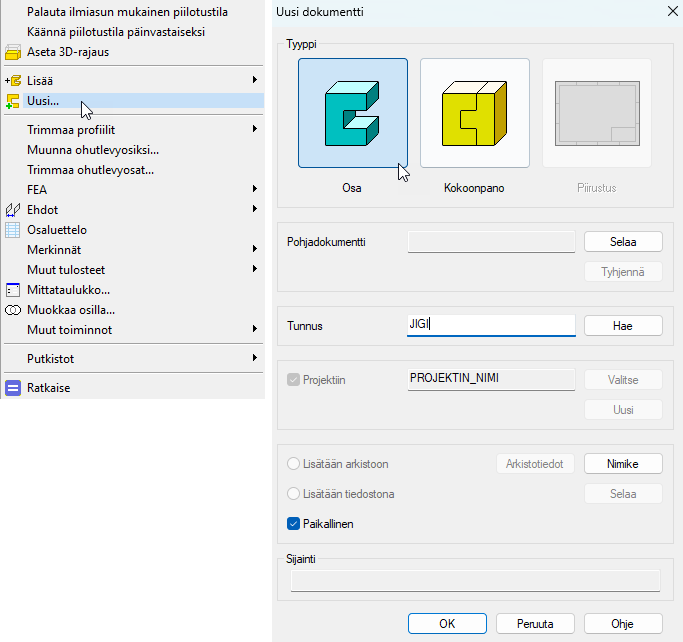

Tee kokoonpanoon uusi paikallinen osa

  • Tilannekohtainen toiminto: Uusi > Osa.

    • Tunnus: JIGI

    • Valitse: Paikallinen. (Jolloin osalle ei tule omaa malli-tiedostoa).

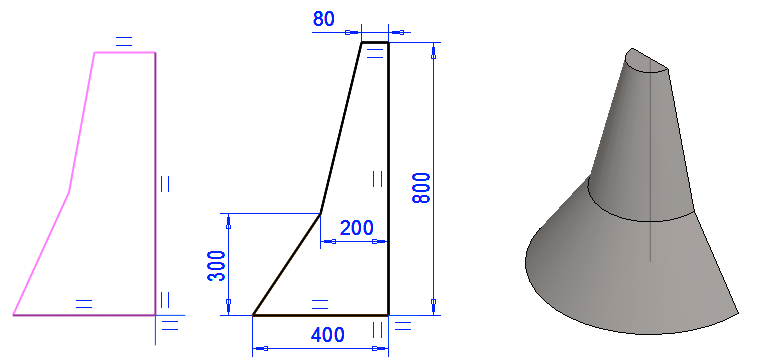

Luonnostele muoto ja pyöräytä se kappaleeksi.

  • Toiminto: Uusi luonnos > Pysty(XZ)-tasoon.

Luonnostele muoto

  • Toiminto: Murtoviiva.

  • Lisää tarvittavat yhtenevyysehdot keskiristin viivojen kanssa.

  • Lisää mittaehdot.

  • OK2.png

Toimenpide

  • Lisää - Pyöräytä.

    • (Pituus tai) kulma: 180.

  •  OK.

  • Osoita pystyviiva pyörähtysakseliksi, kun ohjelma sitä kysyy.

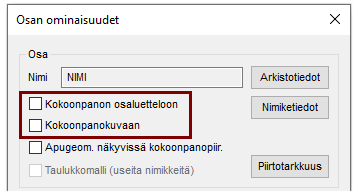

Muokkaa JIGI-mallin ominaisuuksia:

  • Tilannekohtainen toiminto: Ominaisuudet.

  • Poista valinnat kohdista:

    •  Kokoonpanon osaluetteloon.

    • Kokoonpanokuvaan.

  • OK.



Palaa osamallista kokoonpanoon

  • OK_ParToAssy.png

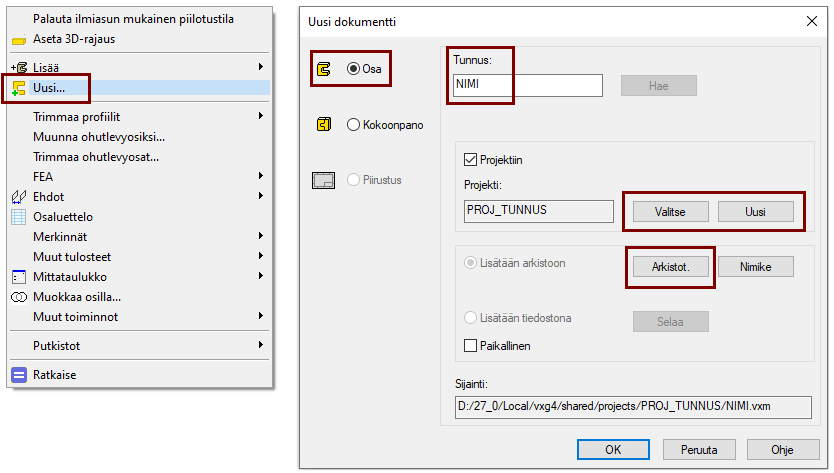

Luo kokoonpanossa uusi osa (huuvan alaosa)

  • Tilannekohtainen toiminto: Uusi > Osa

    • Anna tunnus.

    • Täytä arkistotiedot.

    • Valitse olemassa oleva projekti (tai tee uusi projekti, joka on kokoonpanossa harvinaisempi tapaus.)

  • OK.

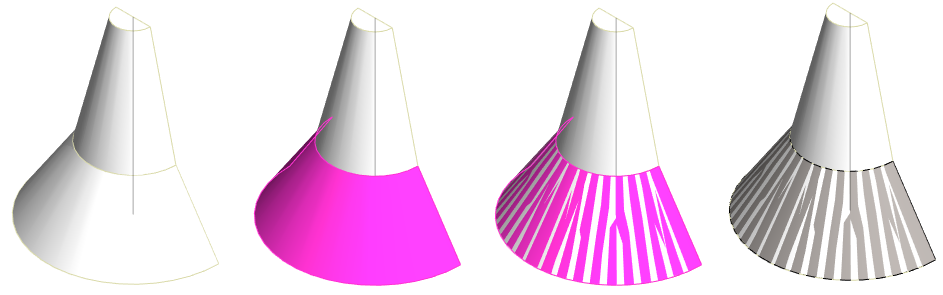

Kopioi jigin pinta uudeksi ohutlevyosaksi

  • Tilannekohtainen toiminto: Pinnat > Kopioi pintoja.

  • Osoita JIGIn alempaa kartiopintaa.

  • OK2.png

    tai


    tai hiiren keskinäppäin.


  • Dialogi Pinnan kopiointi avautuu.

    • Hyväksy arvo: 0 (Pinta kopioidaan täsmälleen samalle paikalle referenssipinnan kanssa)

    • Suunnalla Sisään tai Ulos ei ole merkitystä, koska hyväksyimme arvon 0.

    • Valitse: Tilavuusmalliksi.

    • OK


  •  Dialogi Pintaketjun offset avautuu.

    • Arvo: 1.

    • Valitse suunta: Sisään.

    • Valitse: Muunnetaan ohutlevyosaksi.

    • OK.




Piilota JIGI-osa

  • Tilannekohtainen toiminto: Piilota muut.

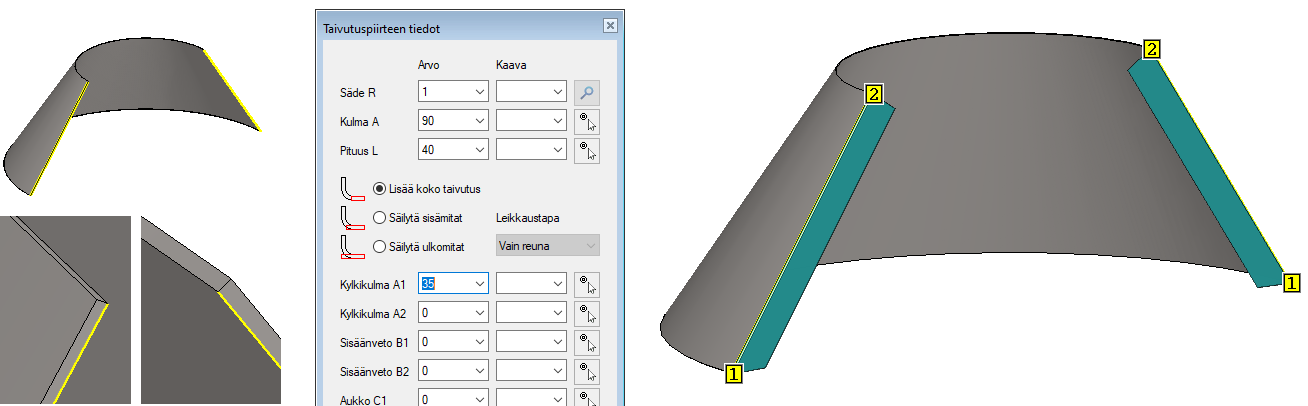

Lisää taakse taivutukset huuvan kiinnitystä varten

  • Valitse kaksi viivaa huuvan takasyrjältä  (vasen kuva).

  • Tilannekohtainen toiminto: Lisää taivutuspiirre.

    • Säde: 1.

    • Kulma: 90.

    • Pituus: 40.

    • Lisää koko taivutus.

    • Kylkikulma A1: 35.

  • OK.


Jos 1- ja 2-päät ovat eri suunnissa

Jos kävisi niin, että ohjelma tulkitsisi valittujen viivojen päät siten ristiin, että toisella sivulla pääty 1 olisi yläreunassa ja toisessa sivussa alareunassa, niin.

  • Valitse tällöin dialogin alareunasta toinen taivutus.

  • Anna sille joko Kylkikulma A1 tai A2 ja paina Käytä-painiketta.

  • Valitse sen jälkeen toinen taivutus

  • Anna sillejoko Kylkikulma A1 tai A2 ja paina Käytä-painiketta tai suoraan OK-painiketta.

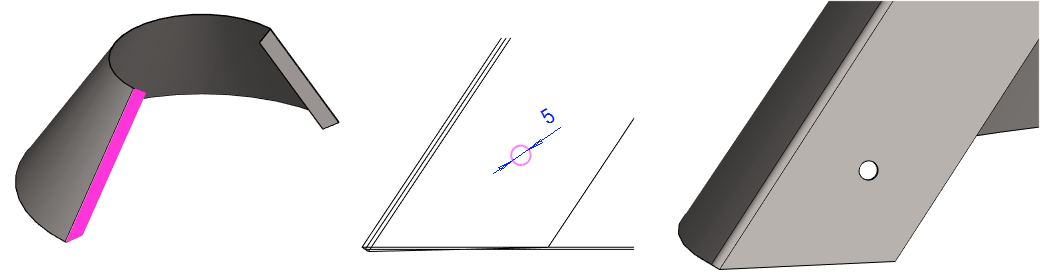

Luonnostele kiinnitysreikä toiseen liepeeseen

  • Valitse tasopinta ja toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

  • Luonnostele ympyrä.

  • Anna sille halkaisijaehto: 5.

  • OK2.png

Toimenpide

  • Poista - Pursota - Seuraavaan pintaan. (joka on oletustoimenpide ohutlevytyyppisellä osalla).

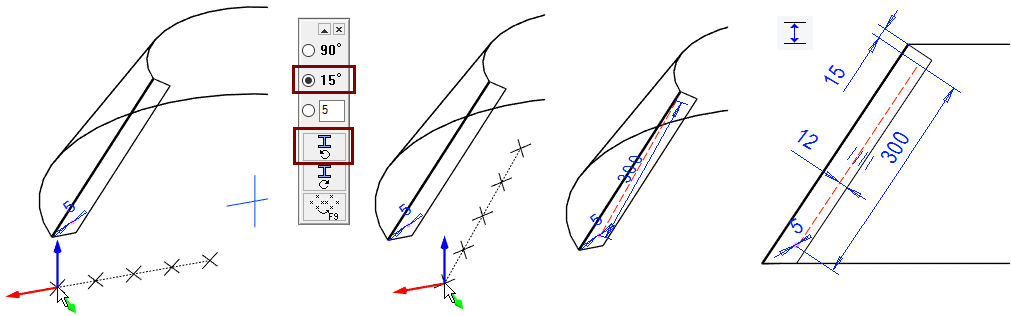

Tee kiinnitysrei'istä sarja

  • Valitse piirre piirrepuusta tai sen pinta mallista.

  • Tilannekohtainen toiminto: Tee piirresarja.

    • Hyväksy oletusvalinta: Lineaarinen.

    • Pituussuuntaan Kpl: 5.

    • Pituusuuntaan Väli: 75.

    • Leveyssuuntaan jätä oletusarvot.

    • OK.

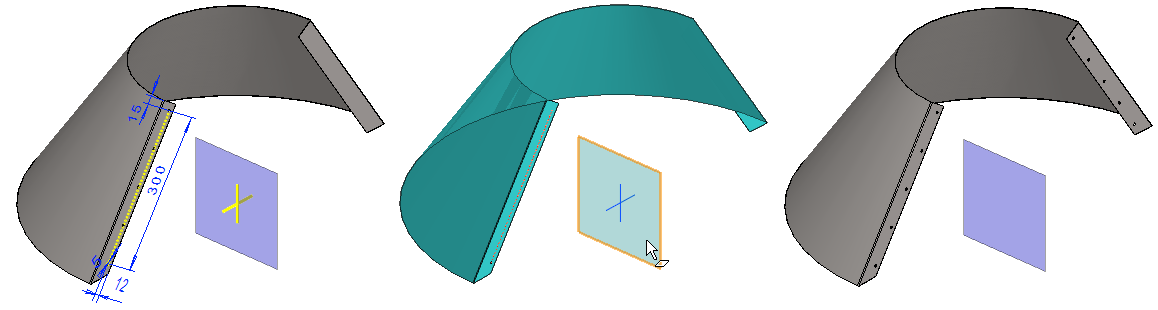

  • Käännä sarjan suuntaa  karkeasti oikeaan asentoon apuvalikon avulla: 15° kääntö ja vastapäivään.

  • Osoita sarjan paikka sijoittamalla kohdistin ympyrän keskipisteeseen.

  • Anna sarjan ohjausviivan (punaisen katkoviiva) ja liepeen reunaviivan välille etäisyyehto: 12.

  • Anna liepeen yläreunan ja ohjausviivan pään välille etäisyyehto: 15.

  • OK.



Peilaa kiinnitysreiät

  • Palauta näkyviin Poikittais(YZ)-taso, ellei se jo näy.

  • Valitse piirrepuusta se piirre, jossa on sarja.

  • Tilannekohtainen toiminto: Peilaa piirre.

  • Osoita peilaustaso (keskimmäinen kuva)

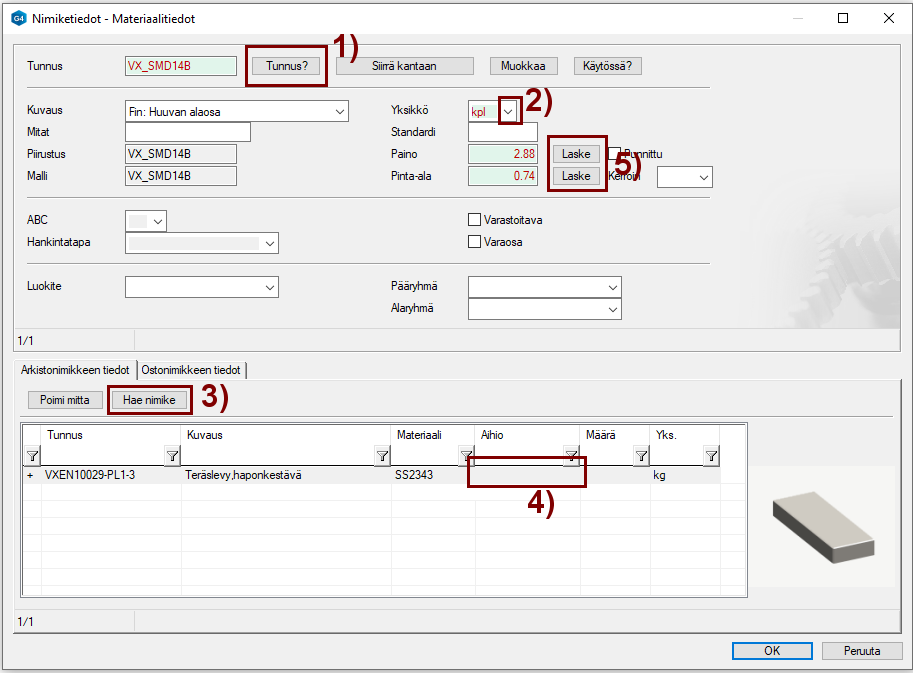

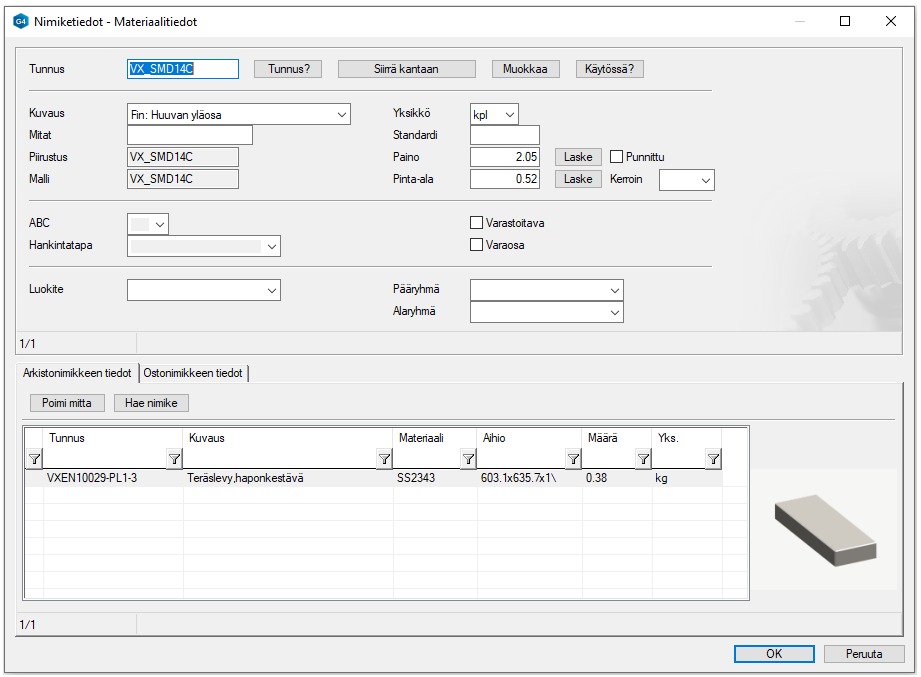

Anna osalle nimiketiedot

  • Painikkeella Tunnus? saat nimikkeelle saman tunnuksen, joka on mallin nimenä, kuvassa 1).

  • Valitse yksikkö: Kpl, kuvassa 2).

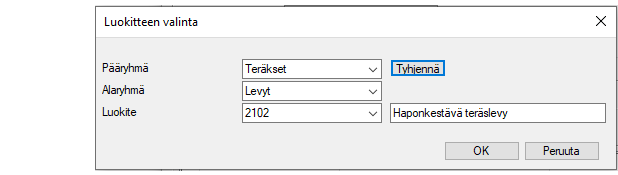

  • Hae nimiketiedot painikkeella: Hae nimike, kuvassa 3).


  • Valitse 1mm haponkestävä teräslevy.

  • Tyhjennä Aihio-kenttä (Jotta ohjelma myöhemmin laskee aihiolle pituus- ja leveysmitan, kuvassa 4).

  • Tämän jälkeen voit laskea levyn painon, kuvassa 5).

    • Pinta-alan, kuvassa 5). olisi voinut laskea vaikka ennen kohtaa 1. Huomaa että pinta-ala on ns. maalauspinta-ala, eikä peltilevyn pinta-ala.

    • Mutta levyn paino riippuu raaka-ainenimikkeen materiaalin tiheydestä, joten nimike kannattaa hakea ennen painon laskentaa.

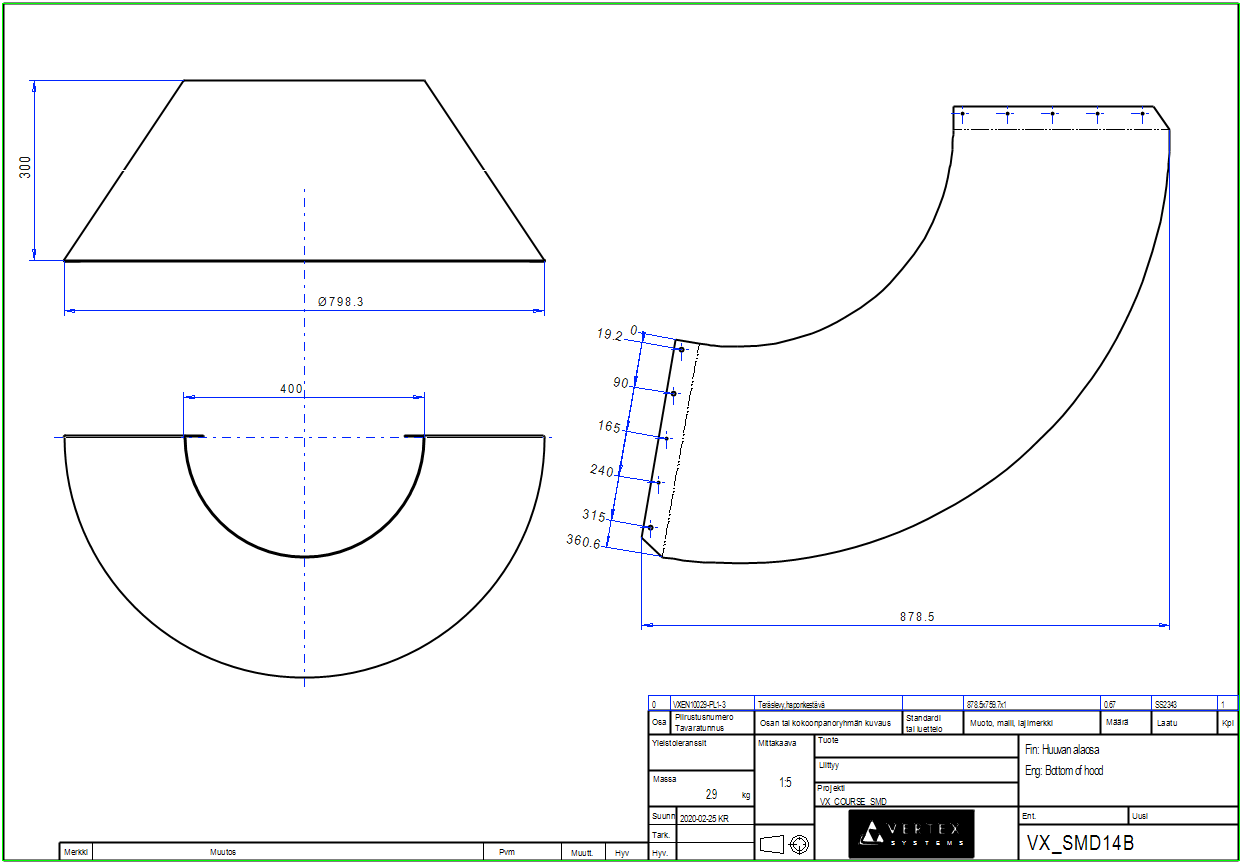

Tee osalle piirustus, jossa on mukana aukilevitys

  • Valitse mallin piirrepuusta: Piirustukset.

  • Tilannekohtainen toiminto: Uusi piirustus.

  • Valitse projektio: Edestä, päältä ja aukilevitys.


Kun ohjelma etenee tekemään projektiota aukilevitys, niin ohjelma ehdottaa suurinta pintaa värjäämällä pinnan punaiseksi.

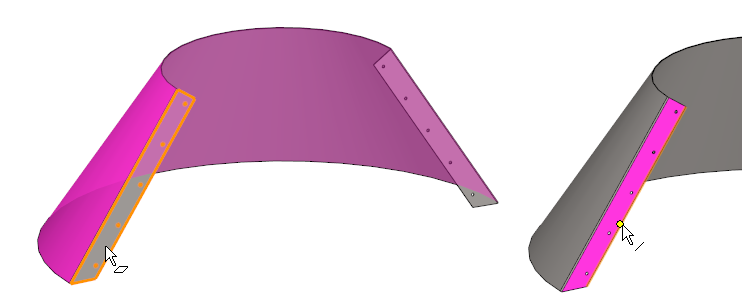

  • Vaihda pinta osoittamalla liepeen tasopinta, alakuvassa vasemmalla.

  • Ohjelma ehdottaa X-suunnaksi valitun pinnan pisintä viivaa, valitse ulkoreunan viiva, alakuvassa oikealla.


Tällaisessa tapauksessa ohjelman laskemat aihiomitat (osaluettelon kentässä Muoto, malli, lajimerkki), eivät ole merkityksellisiä eivätkä aina edes 0,1mm tarkuudella laskienkaan oikein.

  • Osan pinta-alaan huomioidaan osan molempien puolien pinta-ala + reunojen pinta-alat, joten karkeasti peltitarve on puolet ohjelman laskemasta pinta-alasta sekä tarvittava hukkaprosentti.

  • Todellinen raaka-aineen tarve selviää vain, kun kaikista samasta materiaalista valmistettavien levyjen aukilevitys-projektiot nestataan käytettävissä olevalle peltilevylle.

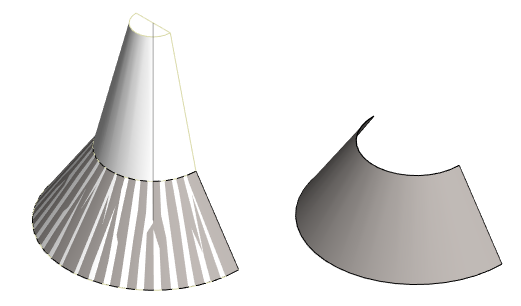

Kartiopinnan aukilevitys

Kartiomaisia muotoja sisältävän ohutlevyn piirustukseen saadaan aukilevitys-projektio ongelmitta.

Kartiomaisia muotoja sisältävä ohutlevy voivaan aukilevittää myös 3D-mallissa.

  • Huomaa, että tällaista 3D-aukilevitettyä mallia ei voi taivuttaa takaisin toiminnolla Taivuta takaisin, jos aukilevitettyyn malliin on lisätty piirteitä.

  • Jos piirteitä ei ole mallinnettu, niin toiminto Taivuta takaisin poistaa aukilevitys-piirteen historiapuusta ja palauttaa mallin "kotelomuotoon".


Tallenna piirustus

  • File > Tallenna

  • Poista piirustus Vertex-työpöydältä.



Palaa kokoonpanoon

  • OK_ParToAssy.png

  • Samalla osamalli tallennetaan, jolloin myös tieto piirustuksesta tallentuu osamallin piirrepuuhun.



Luo kokoonpanossa uusi osa (huuvan yläosa)

  • Tilannekohtainen toiminto: Uusi > Osa

    •  Anna tunnus.

    • Täytä arkistotiedot.

    • Valitse olemassa oleva projekti (tai tee uusi projekti, joka on kokoonpanossa harvinaisempi.)

  • OK.

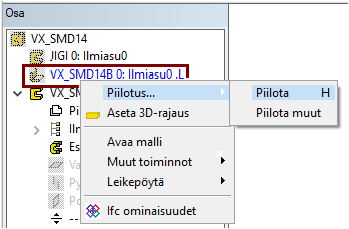

Piilota ylempi huuvan osa

  • Napsauta huuvan alempaa osaa piirrepuusta.

  • Tilannekohtainen toiminto: Piilotus > Piilota.

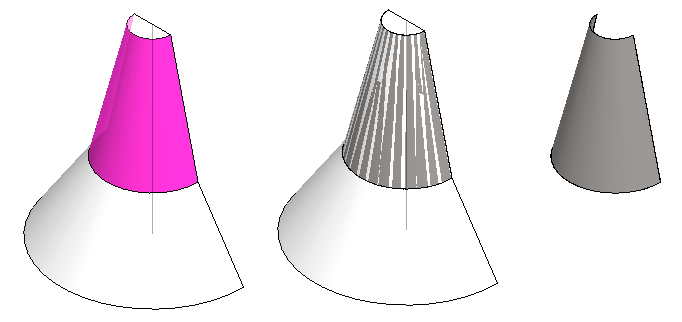

Kopioi jigin pinta uudeksi ohutlevyosaksi

  • Tilannekohtainen toiminto: Pinnat > Kopioi pintoja.

  • Osoita JIGIn alempaa kartiopintaa.

  • OK2.png

    tai


    tai hiiren keskinäppäin.

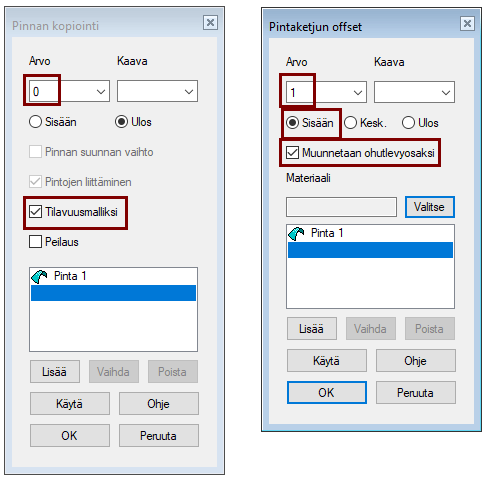

  • Dialogi Pinnan kopiointi avautuu.

    • Hyväksy arvo: 0 (Pinta kopioidaan täsmälleen samalle paikalle referenssipinnan kanssa)

    • Suunnalla Sisään tai Ulos ei ole merkitystä, koska hyväksyimme arvon 0.

    • Valitse: Tilavuusmalliksi.

    • OK


  • Dialogi Pintaketjun offset avautuu.

    • Arvo: 1.

    • Valitse suunta: Sisään.

    • Valitse: Muunnetaan ohutlevyosaksi.

    • OK.

Piilota JIGI-osa

  • Tilannekohtainen toiminto: Piilota muut.

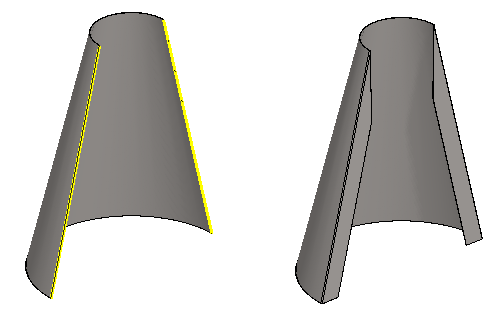

Lisää taakse taivutukset huuvan kiinnitystä varten

  • Valitse kaksi huuvan takasyrjän vivaa (vasen kuva).

  • Tilannekohtainen toiminto: Lisää taivutuspiirre.

    •  Kulma: 90.

    • Pituus: 40.

    • Lisää koko taivutus.

    • Kylkikulma A1: 14.

    • Kylkikuma A2: 76.

  • OK.

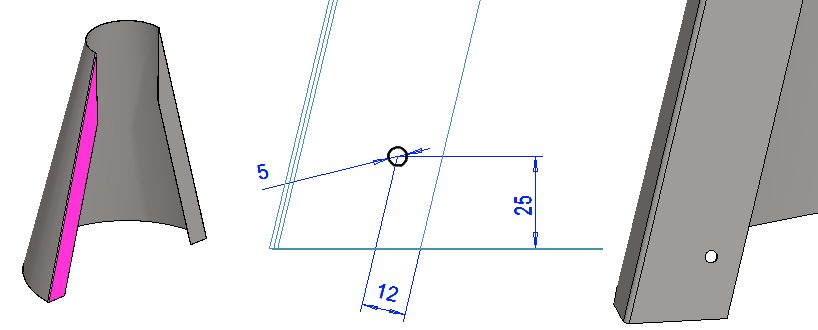

Luonnostele kiinnitysreikä toiseen liepeeseen

  • Valitse tasopinta ja toiminto: Uusi luonnos > Pintaan.


Luonnostele muoto

  • Luonnostele ympyrä.

  • Anna sille halkaisijaehto: 5.

  • Lisää (aikaisemmasta poiketen) myös pari reiän paikoittavaa ehtoa. Katso keskimmäistä kuvaa.

    • 25 reiän keskipisteestä pohjan viivaan.

    • 12 reiän keskipisteestä liepeen reunaviivaan.

  • OK2.png


Toimenpide

  • Poista - Pursota - Seuraavaan pintaan. (joka on oletustoimenpide ohutlevytyyppisellä osalla).



Tee kiinnitysrei'istä sarja

  • Valitse piirre piirrepuusta tai sen pinta mallista.

  • Tilannekohtainen toiminto: Tee piirresarja.

    • Hyväksy oletusvalinta: Lineaarinen.

    • Pituussuuntaan Kpl: 5.

    • Pituusuuntaan Väli: 80.

    • Leveyssuuntaan jätä oletusarvot.

    • OK.

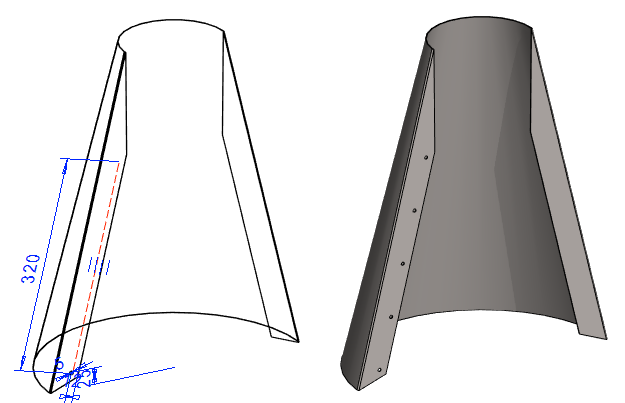

  • Käännä sarjan suuntaa  karkeasti oikeaan asentoon apuvalikon avulla: 15° kääntö ja vastapäivään.

  • Osoita sarjan paikka sijoittamalla kohdistin ympyrän keskipisteeseen.

  • Lisää sarjan ohjausviivan (punainen katkoviiva) ja liepeen reunan välille yhdensuuntaisuusehto

  • OK.



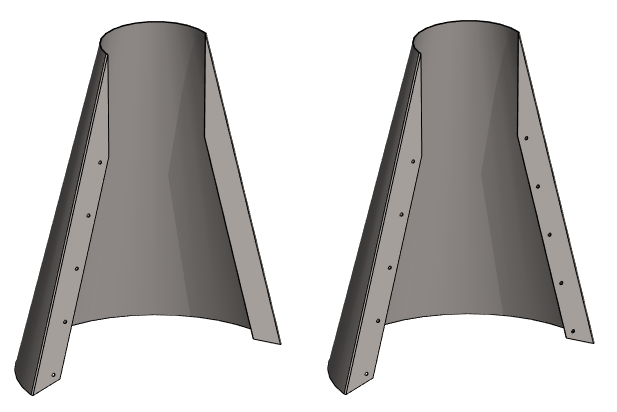

Peilaa kiinnitysreiät

  • Palauta näkyviin Poikittais(YZ)-taso, ellei se jo näy.

  • Valitse piirrepuusta se piirre, jossa on sarja.

  • Tilannekohtainen toiminto: Peilaa piirre.

  • Osoita peilaustaso (keskimmäinen kuva)



Anna mallille nimiketiedot

  • Tilannekohtainen toiminto: Nimiketiedot.

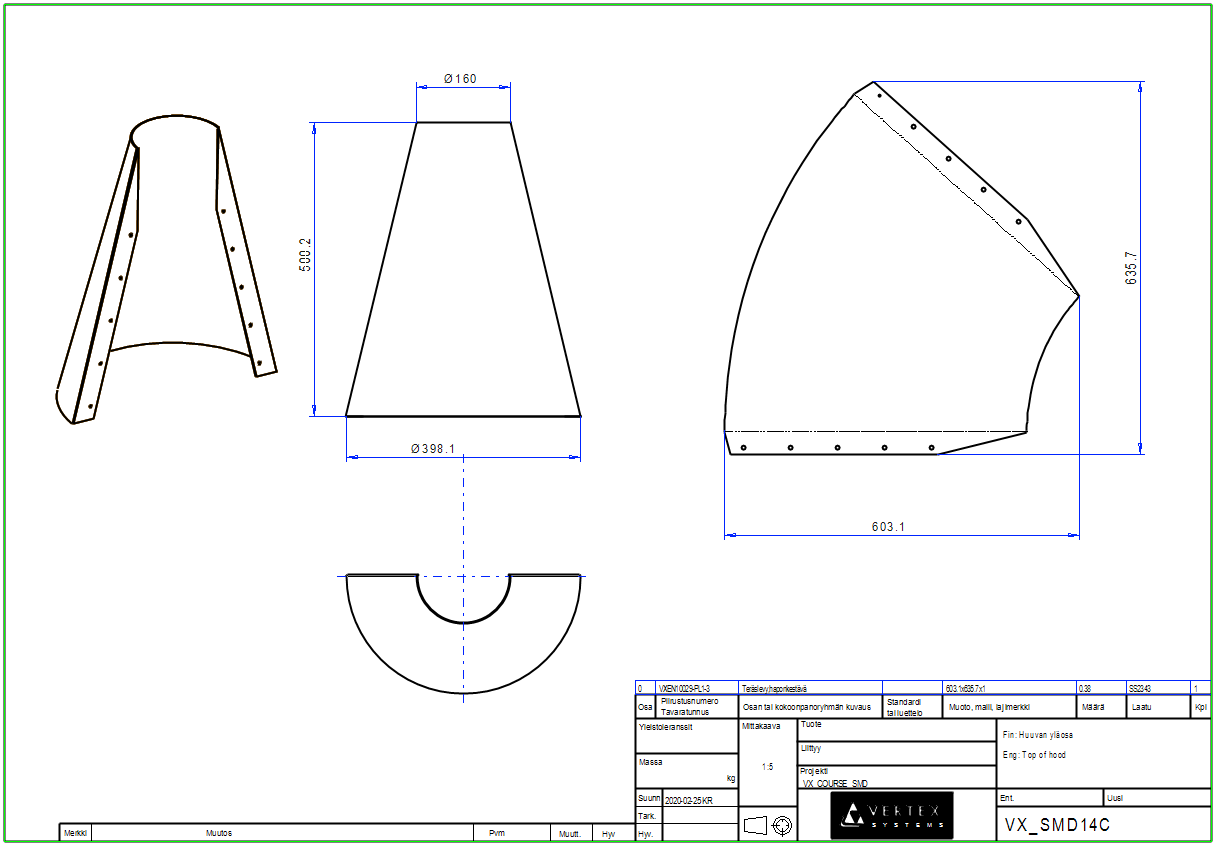

Luo mallille piirustus

  • Katso ohjeet huuvan alaosan kohdalta.


Kuvassa näkyvä isometrinen projektion on tehty seuraavasti:

  • Ensin on käännetty malli malli-ikkunassa haluttuun asentoon (mm. hiiren keskinäppäimellä)

  • Piirustuksessa:

    • Projektio.

    • Paina Katselusuunta-painiketta.

    • Avautuvassa dialogissa paina Osoita mallista-painiketta.

    • Kuittaa valmiiksi


      tai tilannekohtainen toiminto: OK, mutta älä osoita mitään pintaan.

    • OK (Dialogissa Katselusuunta).

    • OK (Dialogissa Uusi projektio)

    • Ja sen jälkeen projektion sijoitus.


Tallenna piirustus

  • File > Tallenna

  • Poista piirustus Vertex-työpöydältä.

Palaa kokoonpanoon

  • OK_ParToAssy.png

  • Samalla osamalli tallennetaan, jolloin myös tieto piirustuksesta tallentuu osamallin piirrepuuhun.

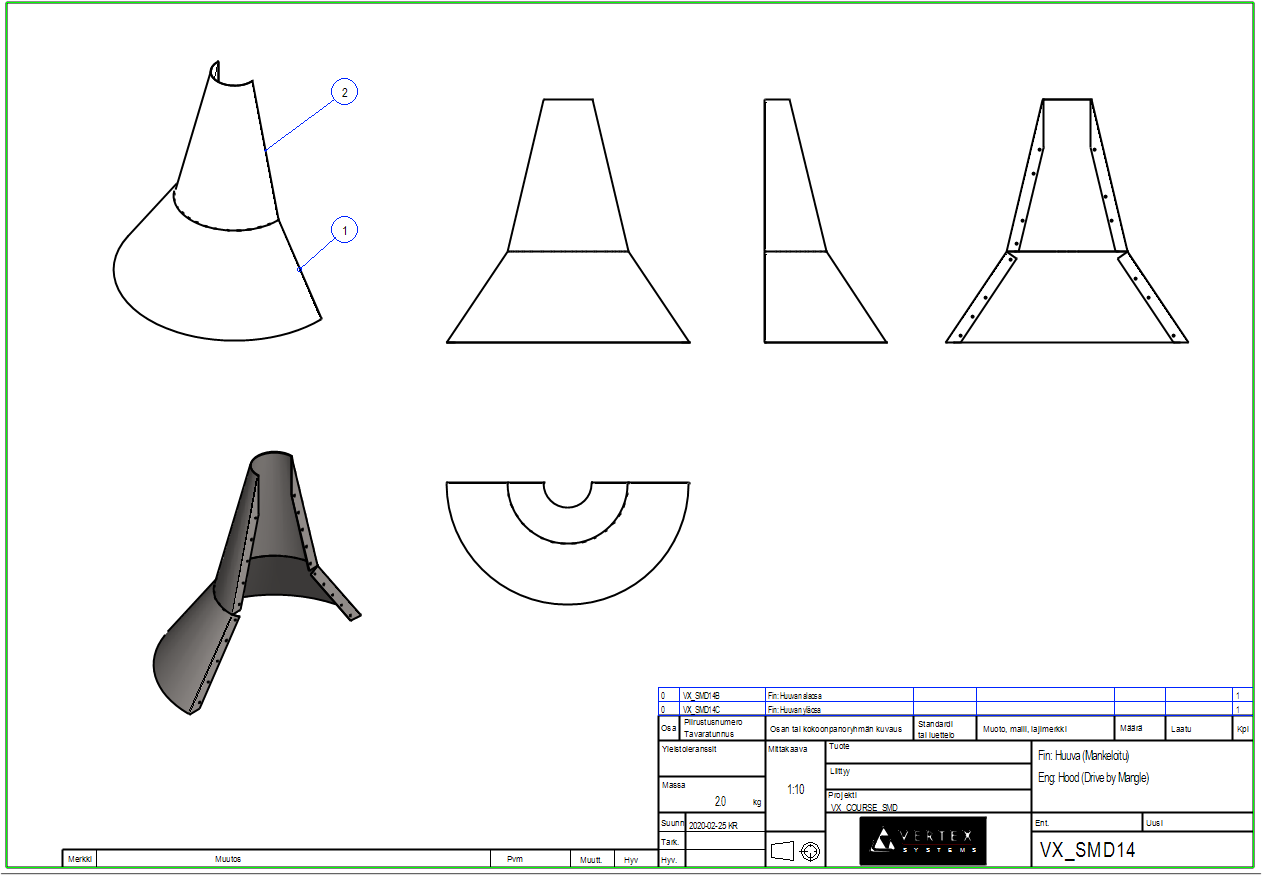

Tee kokoonpanomallille piirustus

  • Napsauta piirrepuusta: Piirustukset.

  • Tilannekohtainen toiminto: Uusi piirustus.

    • Valitse projektiot: Edestä, Päältä, Vasemmalta, takaa ja Isometrinen.

    • Valitse mittakaava: 1:10.

  • Hae vielä projektio.

    • Tilannekohtainen toiminto: Projektio.

    • Valitse: ISO, 45 takaoikealta.

    • Valitse: Varjostus + Rautalanka.



Tallenna piirustus

  • File > Tallenna

  • Poista piirustus Vertex-työpöydältä.



Tallenna malli

  • File > Tallenna .



Lataa tästä kokoonpanomalli (VX_SMD14.vxz), joka sisältää myös huuvan ala- ja yläosan mallit piirustuksineen.
