1. Vertex-työpöydän rakenne ja termit

Tiedostojen ja asetusten hallinta

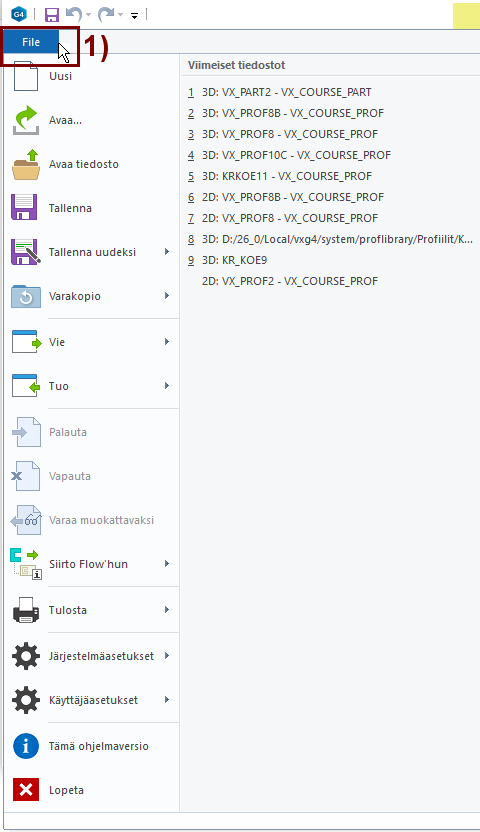

1) Tiedosto-valikko (File Menu)

• Tämä on yhteinen valikko kaikille Vertex G4:n työskentelytiloille.
• Jos jokin valikon toiminto ei ole käytettävissä sen hetkisessä tilanteessa, niin painike on passiivinen (harmaa).

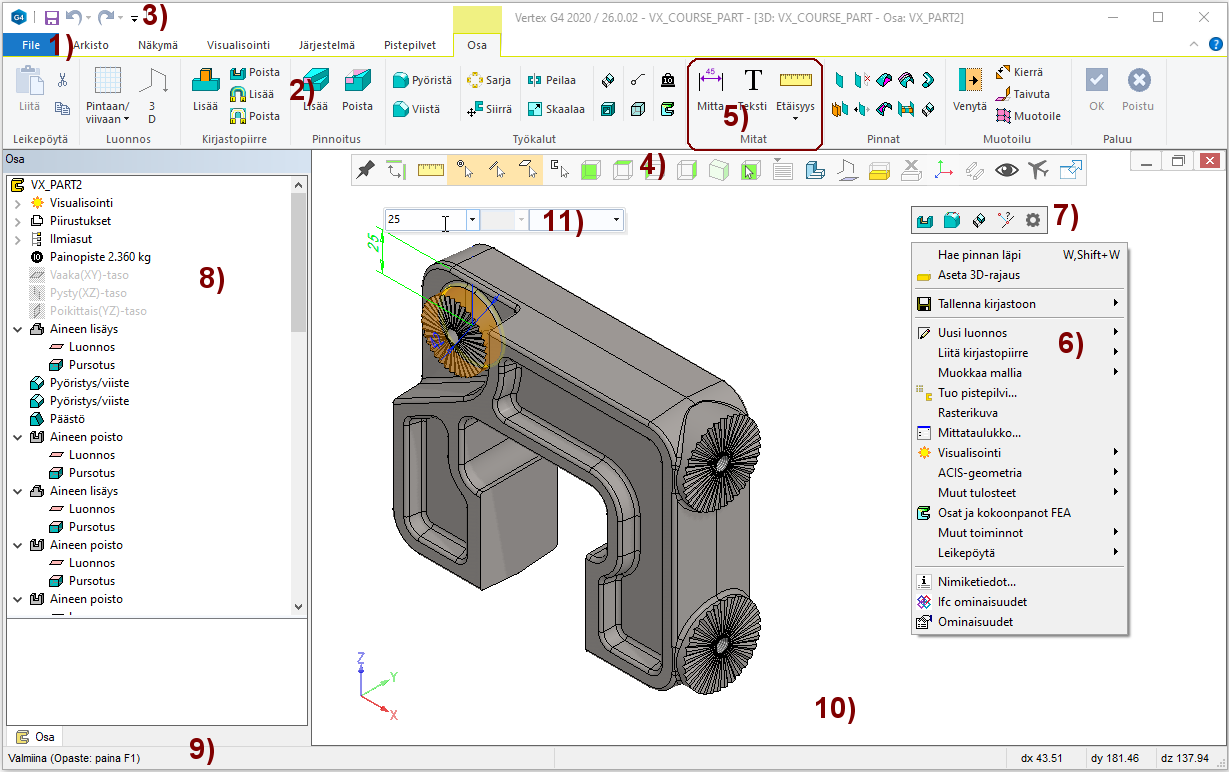

Työpöydän rakenne osamallissa

1) File-valikko. (File Menu).

2) Valintanauha (Ribbon).

3) Pikavalikko eli pikatyökalurivi (Quick access toolbar).

4) Työkalunauha (Tool Strip).

5) Ryhmä, valintanauhan toimintoryhmä. (Group).

• Valintanauhassa pystyviivoin rajattu alue, joka Vertex-ikkunaa kavennettaessa saattaa supistua yhden nappulan levyiseksi, mutta alasvetovalikko-ominaisuuden sisältäväksi painikkeeksi.

6) Tilannekohtainen valikko (Context menu tai Context sensitive menu).

7) Tilannekohtainen ponnahdusvalikko. (Pop-up menu).

• Käyttäjä pystyy muokkaamaan tätä valikkoa.

8) Piirrepuu (Feature Tree, Assembly Tree).

• Sisältää vakio-osat eli liittymät visualisointiin, piirustuksiin, ilmiasuihin ja perusaputasoihin sekä mallinnuksen historiavaiheet.

9) Kehote (Prompt) joka on osa tilariviä.

• Vasemmassa reunassa Vertex antaa käyttäjälle kehotteita.
• Oikeassa reunassa on koordinaatit.

10) Työtila, eli grafiikkaikkuna (Working Window).

11) Minivalikko, eli minityökalurivi. (Mini Toolbar).

• Ilmestyy joissain tapauksissa kohdistimen oikeaan yläkulmaan.

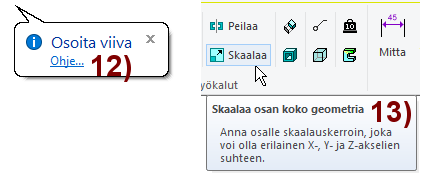

12) Puhekupla. (Bubble Tip).

• Joissain toiminnoissa ilmestyy puhekupla ohjaamaan käyttäjän toimintoa.
• Puhekuplat saat tarvittaessa kytkettyä pois.

13) Vihje eli "tippi" (Tip).

• Pidä kohdistinta hetki painikkeen päällä, jolloin sen lähelle ilmestyy tippi-teksti, joka kertoo sanallisesti toiminnosta.

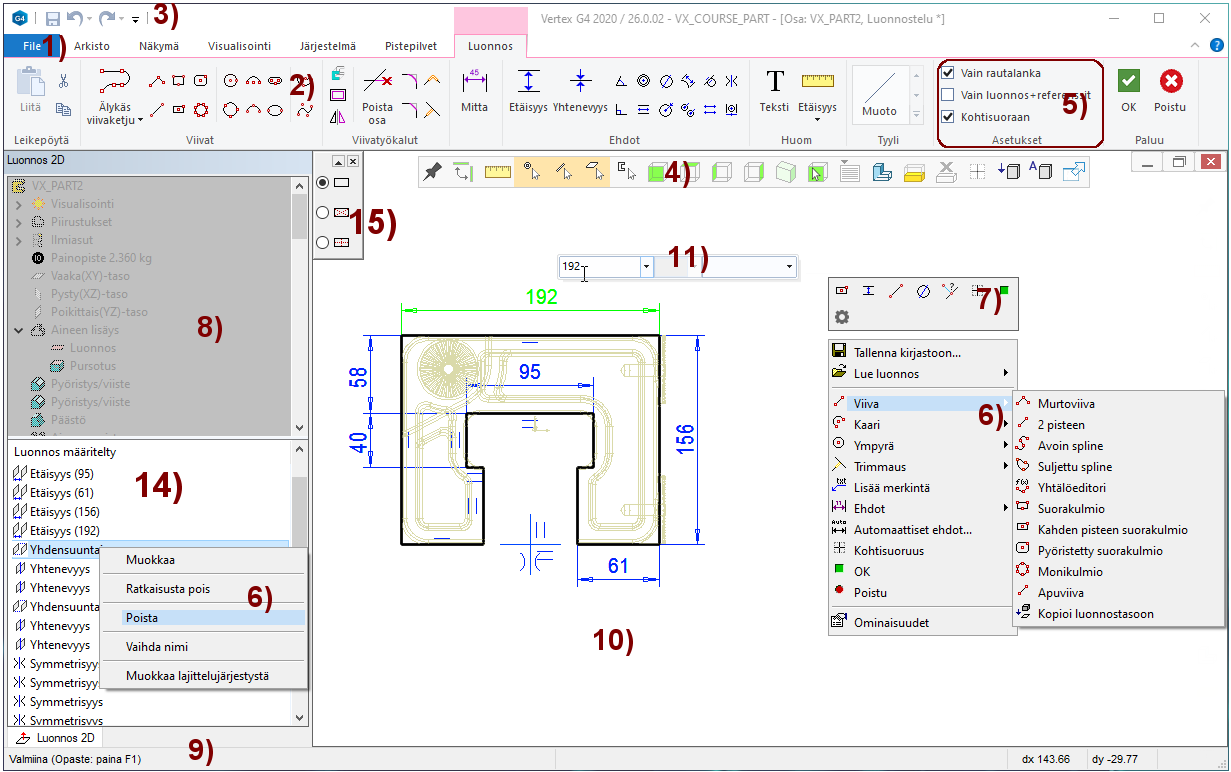

Työpöydän rakenne luonnostelussa

Tässä on kerrottu vain edellisestä poikkeavat työpöydän alueet.

14) Ehtojen lista (Constraints List)

• Eli geometriset rajoitteet. (Piirrepuun alaosa).
• Nämä näkyvät vain luonnostilassa ja kokoonpanossa.

15) Apuvalikko (Auxiliary Menu).

• On harvinainen luonnostelussa, mutta tulee esiin kolmessa erilaisessa suorakulmion piirrossa.

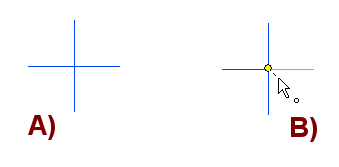

Luonnoksessa on aina näkyvissä:

A) Keskiristi.

B) Origo. Origoksi kutsutaan keskiristin risteyskohtaa, jossa luonnoksen absoluuttiset koordinaatit ovat X=0 ja Y=0.

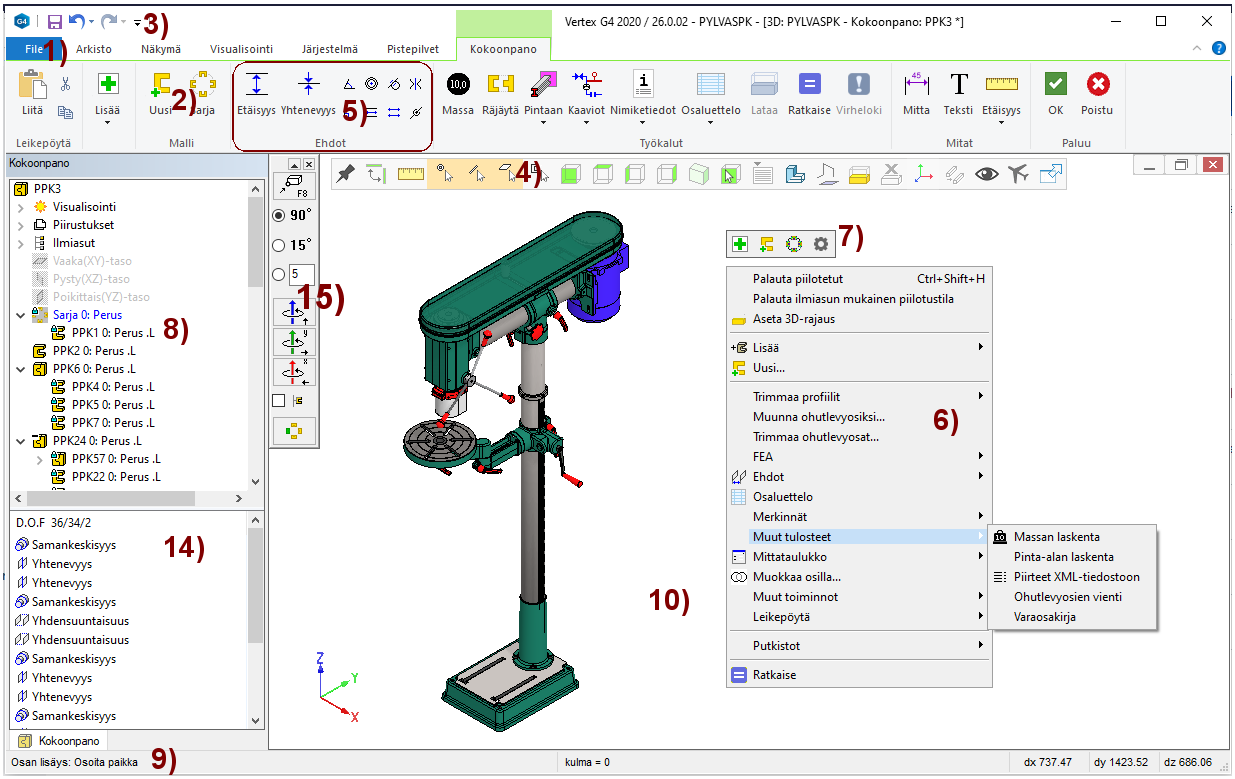

Työpöydän rakenne kokoonpanossa

Tässä on kerrottu vain edellisistä poikkeavat työpöydän alueet.

15) Apuvalikko (Auxiliary Menu).

• On yleinen kokoonpanojen osien sijoituksessa ja profiilirakennesuunnittelussa.

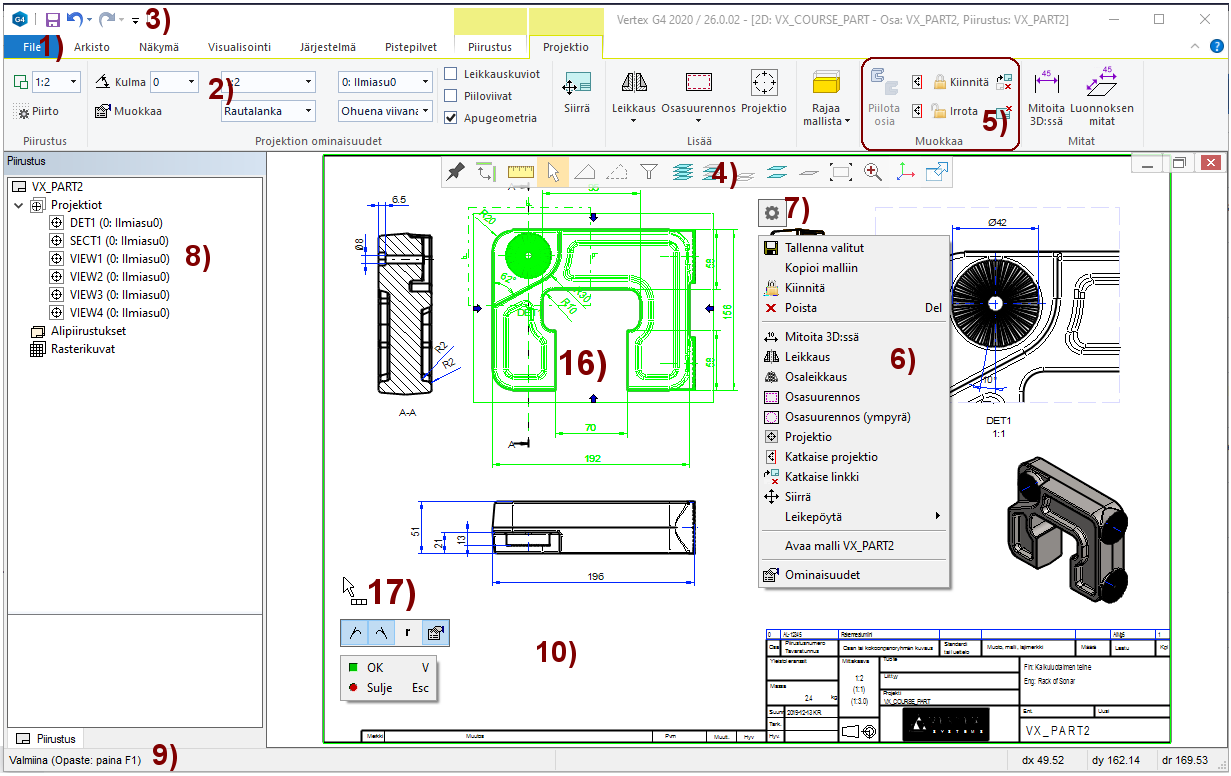

Työpöydän rakenne piirustuksessa

Tässä on kerrottu vain edellisistä poikkeavat työpöydän alueet.

16) Projektio (Projection).

• Mallin piirustuksissa määrätyistä suunnista näkyvät "Kuvannot", myös osasuurennos- ja leikkausprojektiot.

17) Pop-up apuvalikko (Pop Up Auxiliary Menu)

• Kohdistimen alapuolelle ilmestyy laatikkorivi



  sen merkiksi, että tilannekohtainen valikko ("Hiiren oikea painike" sisältää apuvalikon.

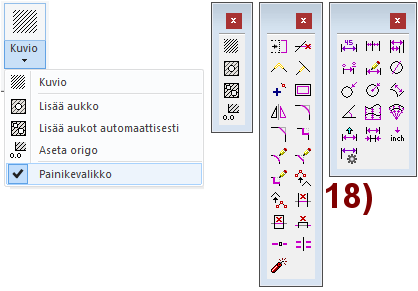

18) Painikevalikot (Button menu).

• Käyttäjä voi kerätä alasvetovalikkojen toiminnallisuuden erillisiksi painikevalikoiksi, joiden muotoa voi venyttää yhdestä useampaan sarakkeeseen.
• Painikevalikot ovat yleisiä 2D-piirustusten toimintojen yhteydessä, mutta niitä on saatavissa myös osamallinnus- ja kokoonpanotiloissa.

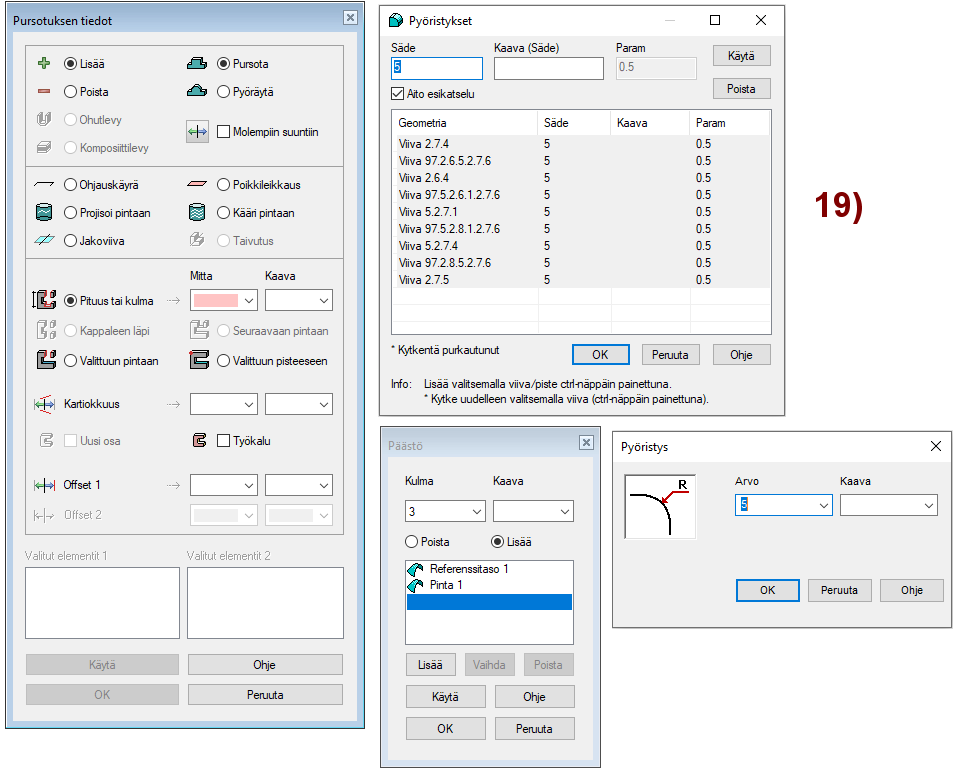

19) Keskusteluikkunat (Dialogue Box)

• Valinta- tai keskusteluikkunat "Dialogi".
• Käytetään ohjaamaan toimintoja sekä syöttämään mittoja ja tunnuksia.

Keskustelu-ikkunoissa on kahdenlaisia valintoja:

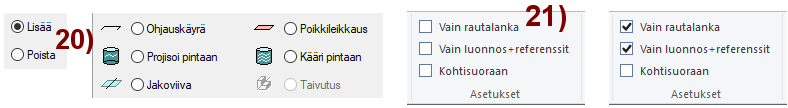

20) Valintanappi (Radio Button)

• Valintanapeista jonkun pitää olla aina valittu, samalla se poistaa valinnat saman ryhmän muilta valintanapeilta.

21) Valintaruutu (Check Box)

• Valintaruudut voivat olla toisistaan rippumatta joko valittu tai ei valittu.

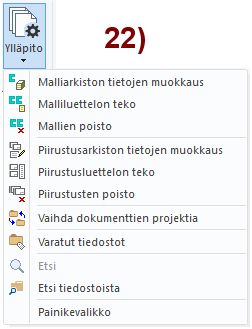

22) Alasvetovalikko (Drop-down menu)

• Alasvetovalikoita avautuu sellaisten painikkeiden avulla, jonka on pieni kolmio



  .

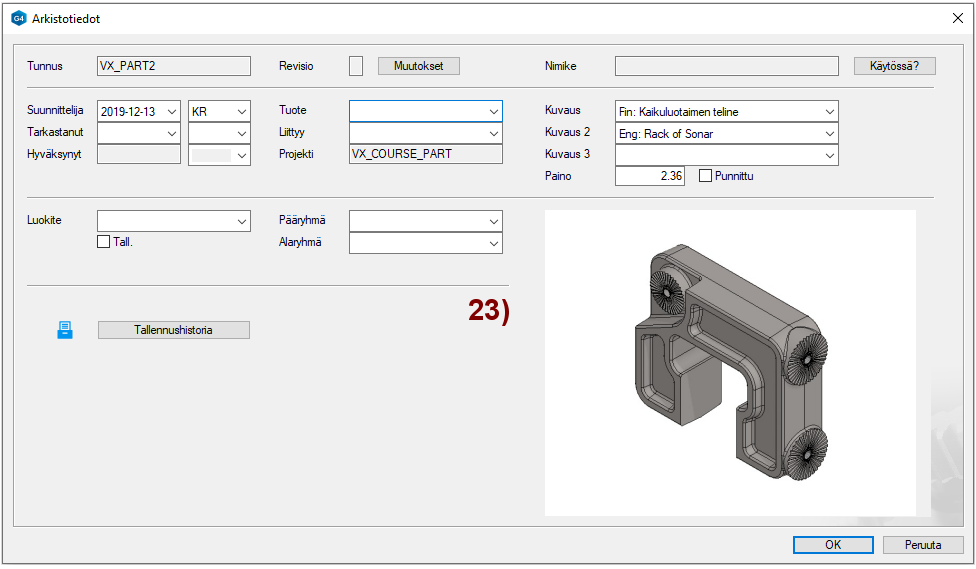

23) Arkistokortti. (Archive Card)

• Arkistokortit liittyvät sellaisiin objekteihin, joiden rinnalla on tietokanta, kuten malli, piirustus, projekti, nimiketietokanta jne.

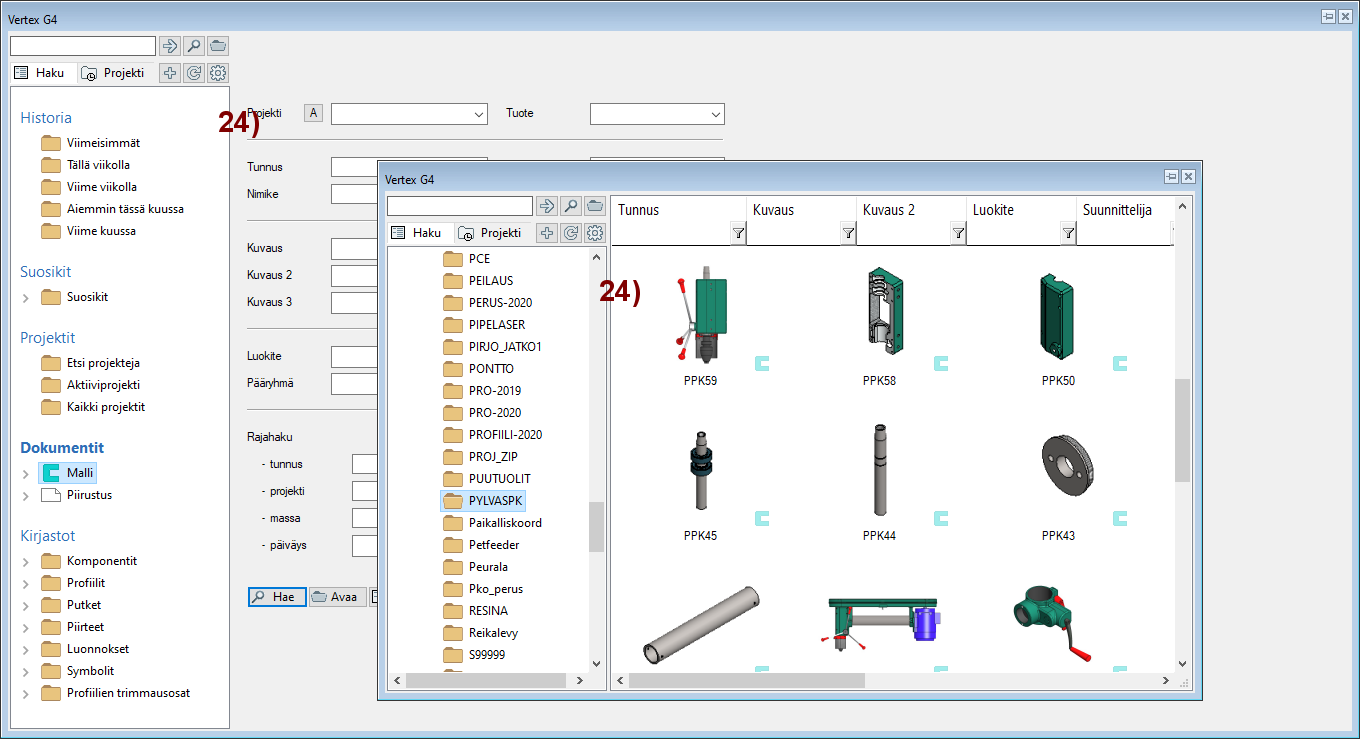

24) Selain. (Browser).

• Selaimia on useita erilaisia.
• Yleisselain avautuu B-näppäimellä



• Muut selaimet liittyvät usein erilaisiin lisäyksiin.

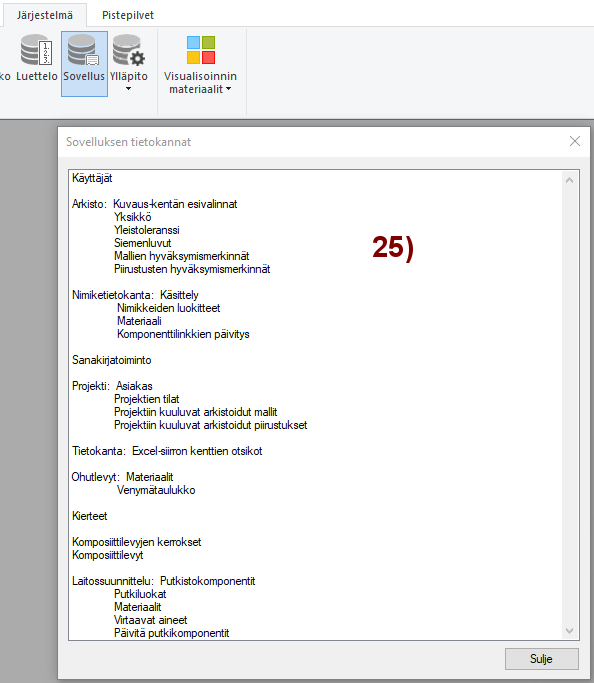

25. Valikko (Menu)

• Joissain toiminnoissa avautuu rivimuotoinen valikko, josta voidaan valita toiminnallisuuksia.

Hiiren näppäimet

• Alla toiminnot kuvattu oikeakätisen käyttäjän termein.

1 Vasen painike (Hiiren valintapainike)

• Osoita elementti työikkunasta.

• Valitse toiminto tilannekohtaisesta valikosta.

• Avaa valikkorivin, esimerkiksi File-valikosta, ja valitse toiminto.

2 Keskipainike

• Valmis. Lopeta toiminnon käyttö.
• Voit käyttää hiiren pyörää zoomaukseen.
  • Rulla voidaan asettaa toimimaan hiiren keskipainikkeena hiiren ominaisuuksissa.
• Pyöritä mallia. Paina hiiren keskipainiketta, ja liikuta hiirtä.

3 Oikea painike

• Avaa tilannekohtainen valikko
  • Käytetään yleisimmin, kun olet ensin valinnut jonkun elementin.
  • Toimii myös työtilassa (grafiikka-ikkunassa), vaikka et ole valinnut sieltä mitään elementtiä.
