Profiilirakennesuunnittelu
Käyttökohteet
Vertex G4:n profiilikirjasto sisältää suuren määrän profiilipoikkileikkauksien standardikokoja. Voit myös itse mallintaa poikkileikkauksen, tallentaa sen profiilikirjastoon ja käyttää mallinnuksessa.

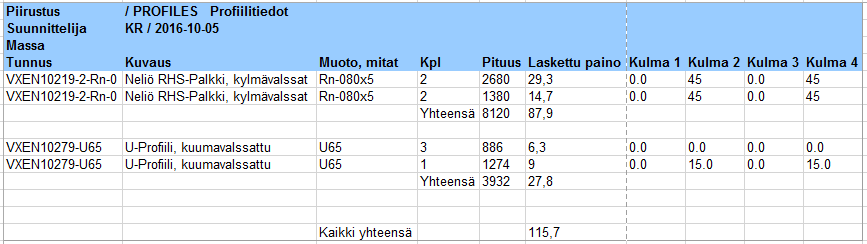

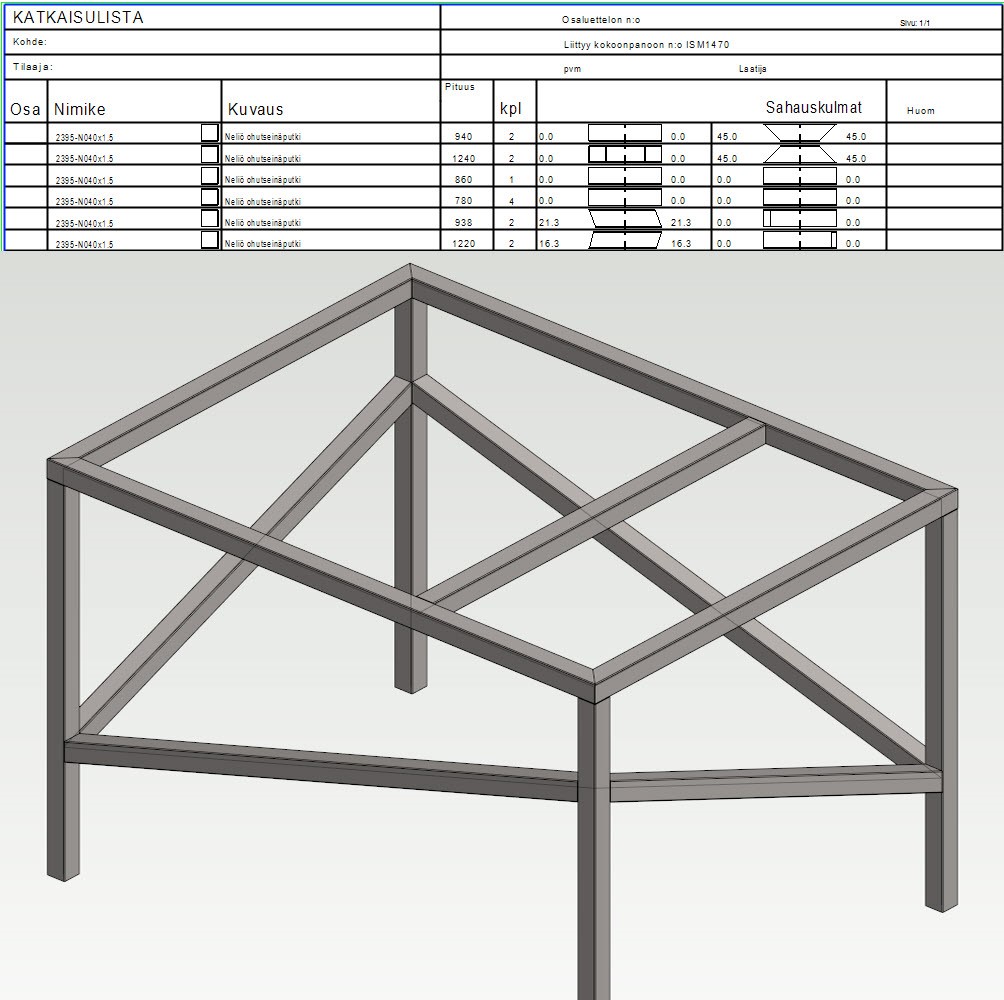

Saat profiilirakenteista profiilien tilausta tai valmistusta varten Excel-muotoisia, tekstimuotoisia tai kuvallisia katkaisulistoja. Teksti- ja Excel-muotoisissa listauksissa on eritelty kunkin profiilin paino ja päiden katkaisukulmat sekä laskettu yhteen profiilityyppinen menekki metreinä ja kiloina.
Voit linkittää profiilit yrityksesi varastonimikkeisiin tyypin ja koon mukaan, jolloin profiilit yksilöityvät listauksissa tarkasti.

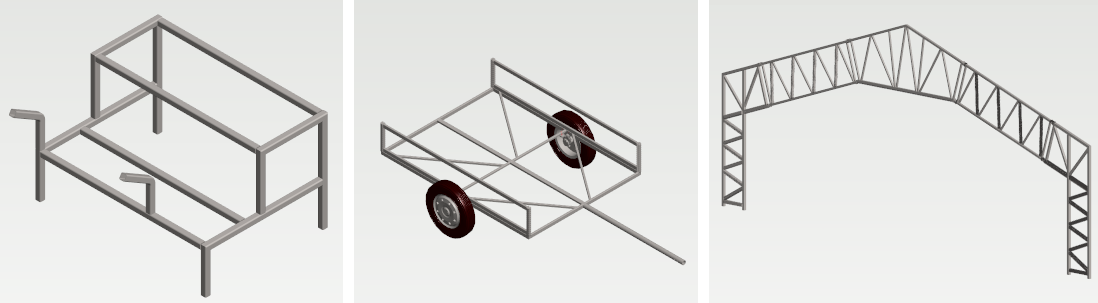

Esimerkkejä

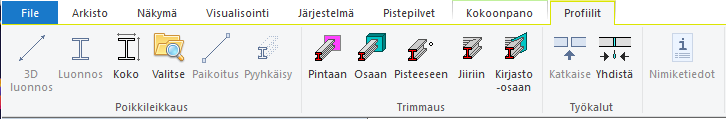

Työkaluja
- Profiilien lisäystä ja paikoitusta varten löytyy omia työkaluja, joiden avulla profiilipoikkileikkaus asemoidaan profiilin pituutta ohjaavalle ohjauskäyrälle ja käännetaan haluttuun asentoon esim. peilaamalla U-palkki aukemaan oikealle tai vasemmalle.
- Jo vedettyjä profiileita voidaan trimmata toisiin profiileihin, osiin, pintoihin ja pisteisiin.
- Profiili voidaan katkaista ja tietyin edellytyksin yhdistää.
Kirjastoituja mittavarioituvia profiileita

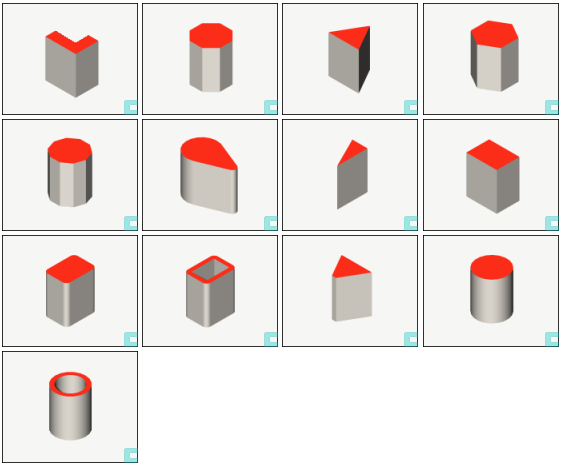

Alkeispoikkileikkauksia

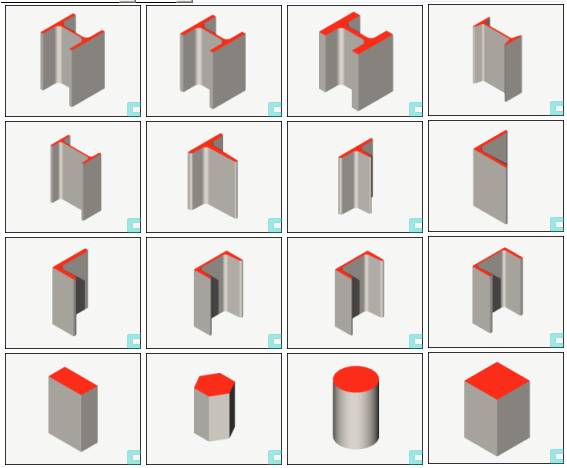

Kuumavalssattuja profiileita

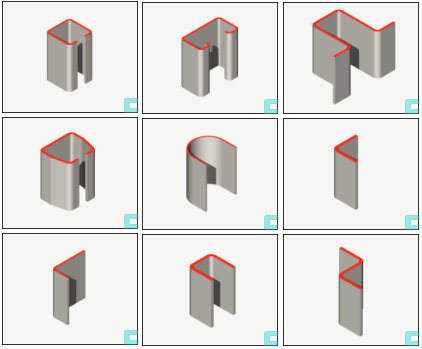

Kylmämuovattuja profiileita
Putkipalkit
Ohutseinäputket
Puutavara
- Sahatavara
- Liimapuu
- Kertopuu

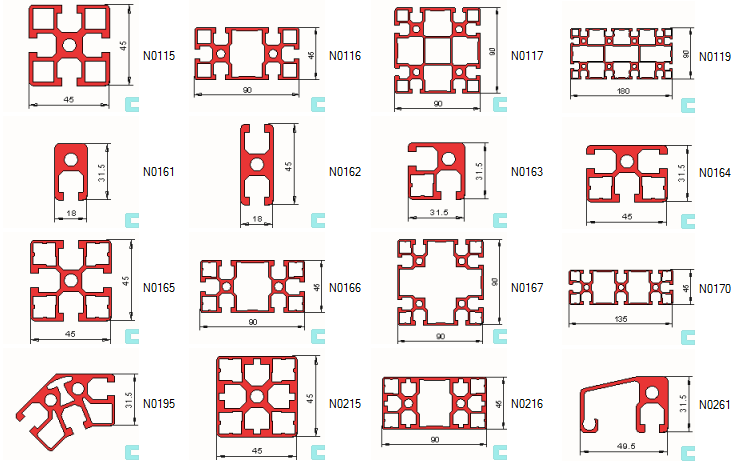

Toimittaja-kohtaisia profiileita (Norcam)
