Vertex G4 on modulaarinen suunnitteluohjelmisto. Tässä osiossa esitellään eri lisäoptioiden tarjoamia mahdollisuuksia ohjelman laajentamiseen.
Ajankohtaiset tiedot Vertex -tuotteista saat myyjiltämme.

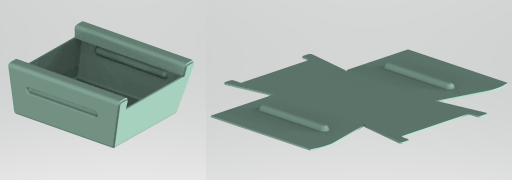

Suunnittele levyrakenteita, saat aukilevityskuvat
Suunnittele levyrakenteita käyttäen siihen tarkoitettuja mallinnustoimintoja. Saat aukilevitykset, joissa on huomioitu raaka-aineen venymät.
Tuota aukilevityskuva ja vie se DXF-muodossa työstökoneelle.

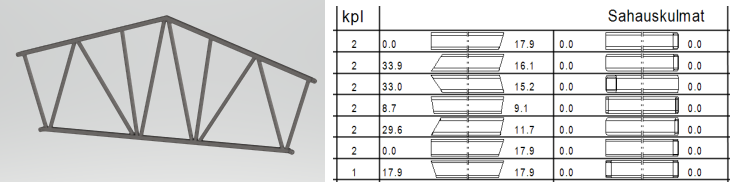

Suunnittele profiilirakenteita, saat katkaisuluettelot
Suunnittele ja muokkaa profiilirakenteita helposti. Saat profiilit "istutettua" toisten profiilien tai osien muotojen mukaan rakenteisiin, huomioiden tarvittavat hitsausraot.
Saat osa- ja katkaisulistat joko piirustukseen, tekstitiedostoon tai Exceliin.

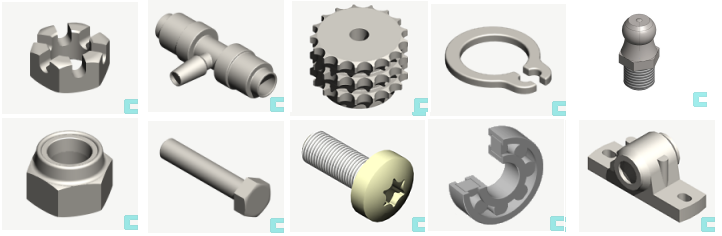

Käytä kirjastokomponentteja
Käytä valmiiden kirjastojen yli 30.000 komponenttia tai kirjastoi mallintamasi tai importoimasi malli kirjastoon.
Voit liittää komponetteihin yrityksesi käyttämät nimikkeet, jolloin osaluettelossa on tarkka määritys komponentista.

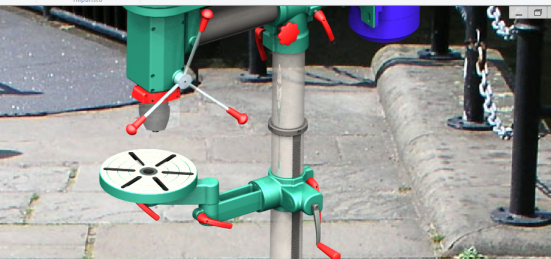

Visualisoi mallisi valokuvamaiseksi
Tee valokuvamaisia esityksiä malleistasi joko yrityksen sisäistä tuotesuunnitteluprosessia varten tai tee asiakkaallesi tarjouksen liitteeksi näyttäviä kuvia.

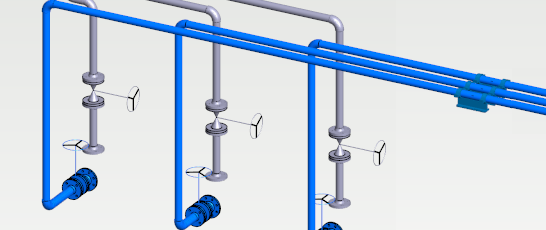

Mallinna putkistot ja letkut
Lisää laitteistosi vaatimat letkut ja putkistot haaroineen, laippoineen, käyrineen ja venttiileineen helposti.

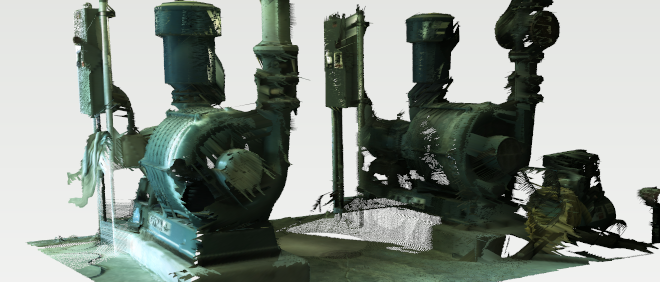

Käytä pistepilviä mallinnuksen apuna
Hyödynnä tilojen, laitteiden, putkistojen, kanavistojen yms. mallinnuksessa tiloista 3D-skannauksella muodostettua mallia.

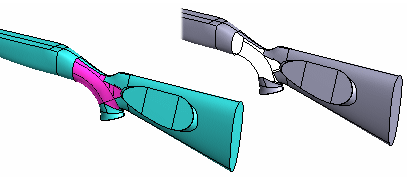

Pintamallinnuksen lisätoiminnot
Täytä pintamallinnuksessa syntyvät hankalasti mallinnettavat aukot helposti.

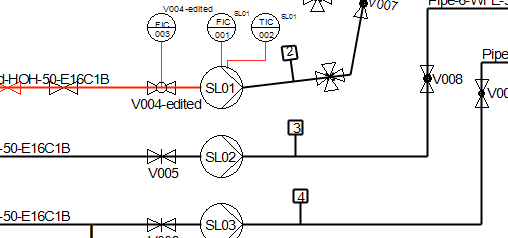

Suunnittele prosessikaavioita
Kuvaa prosessien kulku kaavioilla, joissa näkyvät putkilinjat, pumput, venttiilit ja toimilaitteet.
Näitä kaavioita voit hyödyntää, kun suunnittelet laitteistosta 3D-malleja.

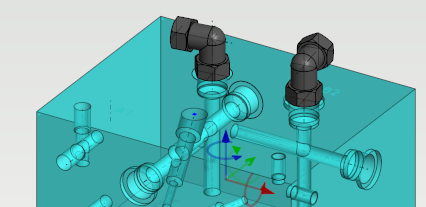

Suunnittele hydrauliikkalohkoja
Suunnittele hydraulilohkoja ja tarkastele niiden ominaisuuksia, esim. seinämävahvuuksien osalta.

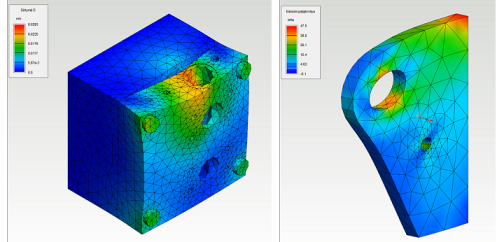

Analysoi osien ja kokoonpanojen lujuuksia
Tutki osien ja kokoonpanojen lujuuksia kun niitä kuormitetaan erilaisilla voimilla tai paineilla tai vaikkapa lämpökuormilla.

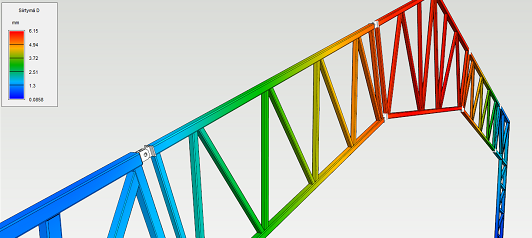

Analysoi profiilirakenteiden ja putkien lujuuksia
Tutki palkki- ja pilarirakenteiden lujuuksia, kun niihin kohdistuu oman painon lisäksi ulkoisia voimia.
Tee tuoteautomaatteja
Voit tehdä esim. pieniä suunnittelua helpottavia automaatteja ilman ohjelmointitaitoja, jotka hyödyntävät vaikkapa Excel-ohjelmaa lähtötietojen syöttämisessä ja analysoimisessa.
Tai tee laajoja tuotekonfiguraattoreita, joita voidaan hyödyntää internet-verkon välityksellä.
Valitse tarpeisiisi sopiva tuoteautomaatti-taso kolmesta eri vaihtoehdosta.
Presto (Excel-ohjaus, suunnittelijan apuväline)

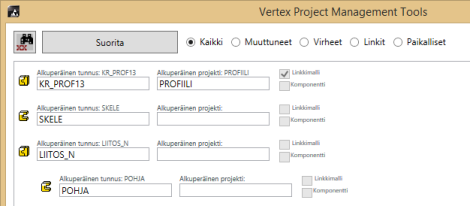

Kopioi projekti uudeksi projektiksi
Kopioi projektin kaikki mallit tai vain valitut mallit uuteen projektiin uusille nimille.
Tee animoituja esityksiä räjäytysasemoinneista.
Voit videoida esityksen, jossa käytät hyväksesi etukäteen määrättyjä osien räjäytyasemia, tai jossa siirrät itse osia tai alikokoonpanoja, piilotat osia, palautat niitä näkyviin sekä kääntelet ja zoomaat mallia.

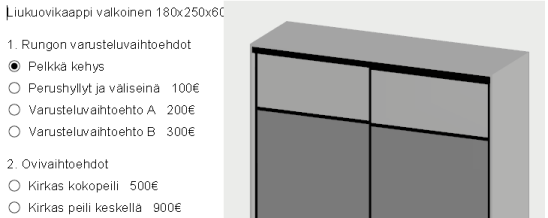

Tee kevyitä tuotekonfiguraattoreita (3D Presenter)
Laadi myynnin tueksi tai myynnin välineeksi 3D PDF-esityksiä, joiden avulla myyjä tai asiakas voi valita tuotteen modulaarisia optioita ja samalla näkee millainen tuote on ja mikä on sen hinta.
Laajenna suunnittelujärjestelmäsi tuotteen elinkaaren hallintaan
Vertex Flow korvaa Vertex G4:n arkistointijärjestelmän ja tuo mukanaan työkalut mm.:
-
Työnkiertoon (suunnitelmien valmiusasteet)
-
Revisioiden hallintaan.
-
Oikeuksien hallintaan (muokkaus- ja katseluoikeudet)
-
Mallien ja piirustusten automaattikäännöksiin toisiin formaatteihin.
-
Liittymät muihin dokumentteihin (ainestodistuksiin, sopimuksiin jne)
-
Asiakkaiden, toimittajien, tuotteiden, projektien ja tapahtuminen hallinnan.
Vaihda tiedostoja muiden Cad-järjestelmien kanssa tai tallenna malli 3D-tulostimelle sopivaan muotoon.
Voit lukea muiden cad-järjestelmien tuottamia tiedostoja joko yleisten tai tuotekohtaisten kääntäjien avulla.
Voit myös tallentaa Vertex-malleja ja piirustuksia muita Cad-järjestelmiä, CNC-työstokoneita tai 3D-tulostimia varten
Step
Step on yleisin CAD-järjestelmien välinen kääntäjä.
-
Formaatti on määritelty standardissa ISO 10303
-
Kääntäjä toimii molempiin suuntiin.
Iges
Iges on vanha tiedostoformaatti, joka sopii 2D- ja 3D-tiedostojen siirtoon.
-
Kääntäjä toimii molempiin suuntiin.
3D PDF
Tämän option avulla voit tehdä Vertex G4-malleista 3D-PDF-tiedostoja, joita voit käännellä ja katsella yleisillä internet-selaimilla ja Adobe Acrobat Readerilla.
-
Kääntäjässä vain vienti (export).
IFC
IFC-kääntäjää käytetään etenkin rakennusmalleissa
-
Kääntäjä toimii molempiin suuntiin.
SolidWorks
Tämän avulla tuot SolidWorks-osia ja kokoonpanoja Vertex G4:ään.
-
Kääntäjässä vain tuonti (import).
3D DWG
Tämän avulla tuot DWG-malleja Vertex G4:ään.
-
Kääntäjässä vain tuonti (import).
SDNF
Kääntäjää käytetään viemään profiilirakenteet esim. Femdatan Finsap-lujuuslaskenta-ohjelmistoon.
