Levyrakennesuunnittelu

Käyttökohteet

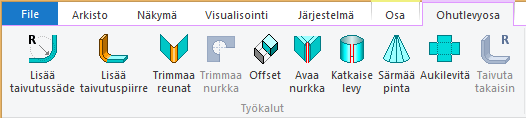

Levyrakennesuunnittelu -optiolla voit suunnitella levystä särmäämällä taivutettuja tuotteita. Oletuksena olevia aukilevitystaulukoita voit muokata haluamallesi materiaalille ja taivutuskoneelle, jotta levyn venyminen tulee huomioiduksi taivutuksessa. Levyrakenne -option työkalut mahdollistavat mm. seuraavaa:

  • Luonnos, joka koostuu murtoviivasta, voidaan pursottaa tai pyöräyttää ohutlevyksi.

  • Ohutlevyyn voidaan lisätä taivutuspiirteitä ja sen reunoja ja nurkkia voidaan trimmata. Lieriö- ja kartiomallisia ohutlevypintoja voidaan katkaista.

  • Aukilevitys voidaan tehdä joko 3D-mallissa tai vain piirustuksessa.

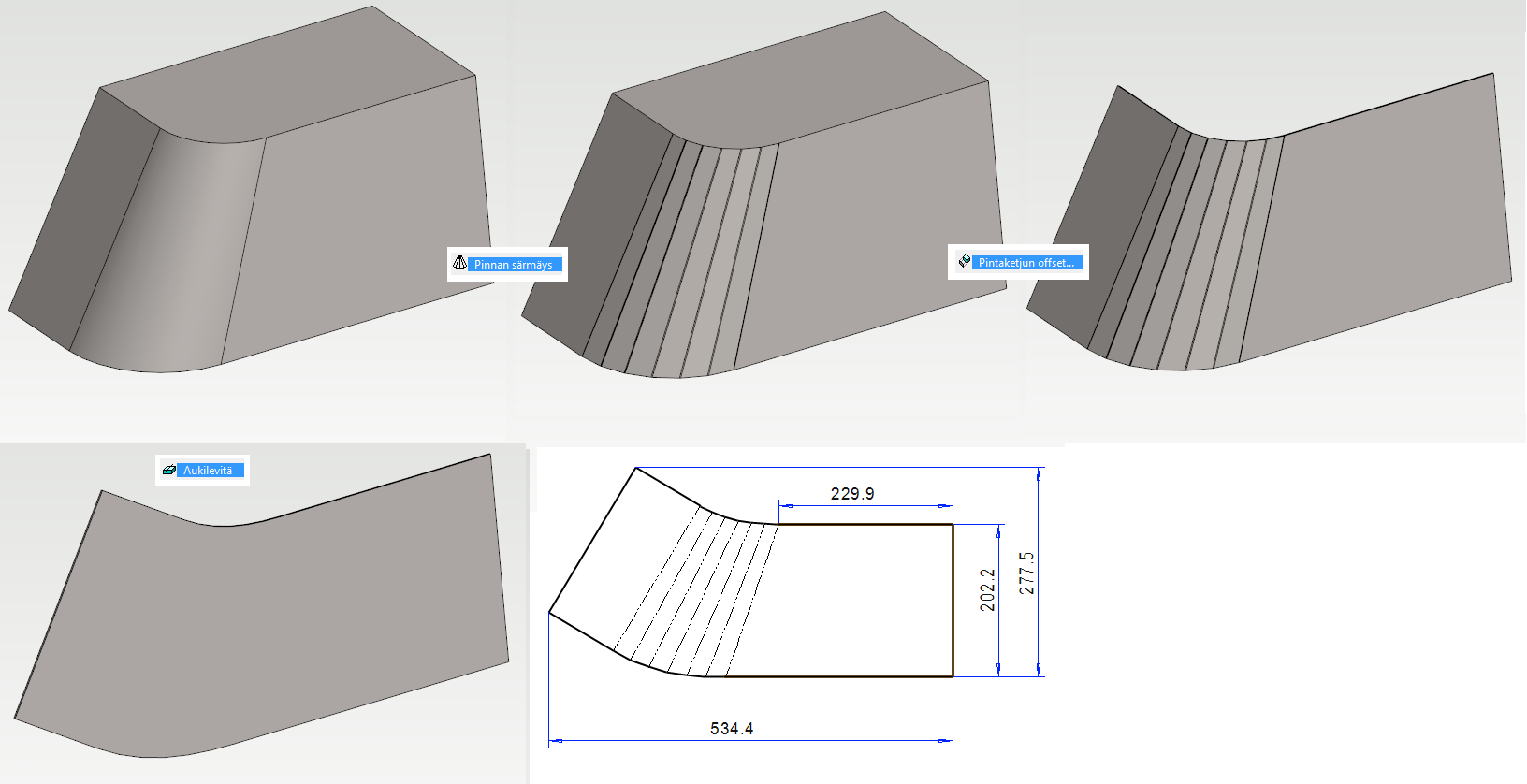

  • Lieriö- tai kartiopinta voidaan muuttaa särmätyksi pinnaksi.

  • Lisäksi ohutlevykirjasto sisältää mittavarioituvia työkaluja

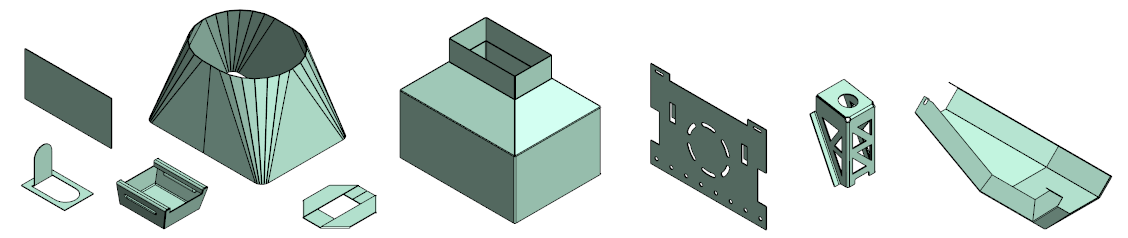

Esimerkkejä








Ohutlevyihin liittyvät piirrekirjastot

Ohutlevykirjasto sisältää mittavarioituvia työkaluja, jotka osaavat "haistaa" pellin paksuuden ja asettua sen mukaisesti:

Lävistystyökaluja, esim:


Muotoilevia työkaluja, esim:


Taivutustyökaluja:


Ensimmäiseksi mallin piirteeksi voidaan hakea mittavarioituva "puolivalmiste".

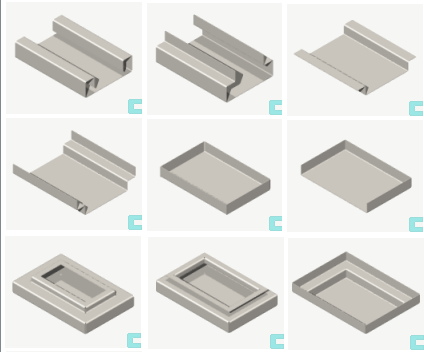

Kotelo-aihioita, esim:

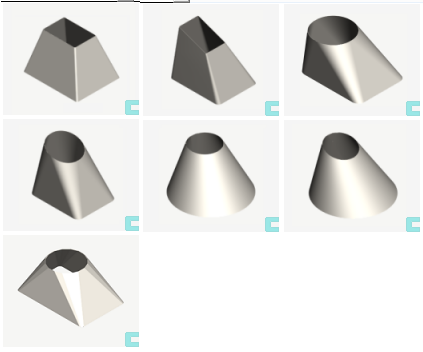

Yhde-aihioita:


Voit myös itse lisätä minkä tahansa ohutlevykappaleen omaan kirjastoosi, jolloin voit käyttää sitä myöhemmin aloituspiirteenä.
