Tiedostomuunnokset

Osa tiedostomuunnosformaateista kuuluu perusohjelmistoon, osa on maksullisia lisäoptioita.

Osa tiedostomuunnoksista toimii sekä viennissä että tuonnissa, osa vain jommassa kummassa.  Tämä tieto löytyy otsikosta.

DXF, DXB (Vienti ja tuonti)

• AutoDeskin DXF-tiedosto (tekstimuotoinen)

• AutoDeskin DXB-tiedosto (binäärimuotoinen)

DWG vienti (Vienti ja tuonti)

• AutoDeskin tiedostomuoto

• Versiotuki riippuu myös Vertex-ohjelmiston versiosta

SAT  (Vienti ja tuonti)

• Sat on Acis-mallintajan (Spatialin tiedostomuoto)

PDF (2D PDF vienti)

• 2D PDF voidaan tulostaa sekä 2D-piirustuksesta että 3D-mallista

SVG (Vienti)

• Scalable Vector Graphics

DWF (Vienti)

• Design Web Format
• Binary Design Web Format
• Compressed Design Web Format

HPGL (Vienti)

• Hpgl-formaatti on kehitetty aikoinana kynäpiirtureita varten. Sitä voidaan käyttää vektorimuotoiseen tiedonsiirtoon laitteille ja ohjelmiin, jotka tukevat hpgl-formaattia.

Rasteri- eli pistegrafikkakuvat (Vienti ja tuonti)

• tiff (Tagged Image File Format)
• jpeg (Joint Photogaphic Experts Group)
• png (Portable Network Graphics)
• bmp (Bitmap image file)

Piirustuksiin voidaan lisätä tiff, jpg, png ja bmp-muotoisia kuvia, joita voidaan skaalata, kääntää, oikaista, siirtää, peilata ja poistaa. Rasterikuvasta voidaan kopioida palasia, tyhjentää alueita ja päällekkäin olevien rasterikuvien osalta voidaan päättää mikä niistä näkyy "päällimmäisenä".

• Rasterikuvina piirustuslomakkeisiin on tuotu esim. yrityksen logoja.

STL-kääntäjä (Vienti)

• Stereolitografia-kääntäjä.

STL-malleja käytetään 3D-tulostamiseen. 3D-tulostimet osaavat lukea mm STL-muotoisia tiedostoja.

STEP (Vienti ja tuonti)

Step-formaatti on laajalle levinnein 3D-mallien tiedonsiirtomuoto. Formaatti on määritelty standardissa ISO 10303, jossa esitetään miten 3D-malli ja siihen liittyvä informaatio kuvataan. Step-kääntäjä lienee saatavilla lähes kaikkiin CAD-ohjelmiin ja se on yleensä varmatoimisempi kuin IGES-formaatti.

• Käytä ensisijaisesti Step-formatteja, jos pyydät malleja muista ohjelmista tai lähetät malleja muihin ohjelmiin.

IGES (Vienti ja tuonti)

IGES (Initial Graphics Exchange Specification) on vanha tiedostoformaatti, jonka avulla on siirretty sekä 2D- että 3D-tiedostoja eri CAD-järjestelmien välillä.

• Formaattia ei tueta yhtä hyvin kuin STEP-formaattia, joten jos kumpaakin formaattia on saatavilla, niin pyydä mallit Step-formaatissa.

IFC (Vienti ja tuonti)

IFC-mallit (Industry Foundation Classes) on kehitetty kuvaamaan rakennusteollisuuden tarvitsemia mallirakenteita.

• Sopii sekä tuontiin että vientiin (import ja export)

3D PDF (Vienti)

PDF-tiedostoja voi katsella yleisillä selaimilla, joten 3D-PDF-malleja voi katsella, pyöritellä ja zoomailla laiteriippumattomasti, kunhan laitteessa on jokin yleinen internet-selain.

• Pakollinen jos hankitaan optio 3D Presenter

3D DWG (Tuonti)

SW Solidworks (Tuonti)

Voit tuoda SolidWorksistä sekä osa- että kokoonpanomalleja Vertex:iin.

• SolidWorks mallin versiotuki riippuu myös Vertex-ohjelmiston versiosta

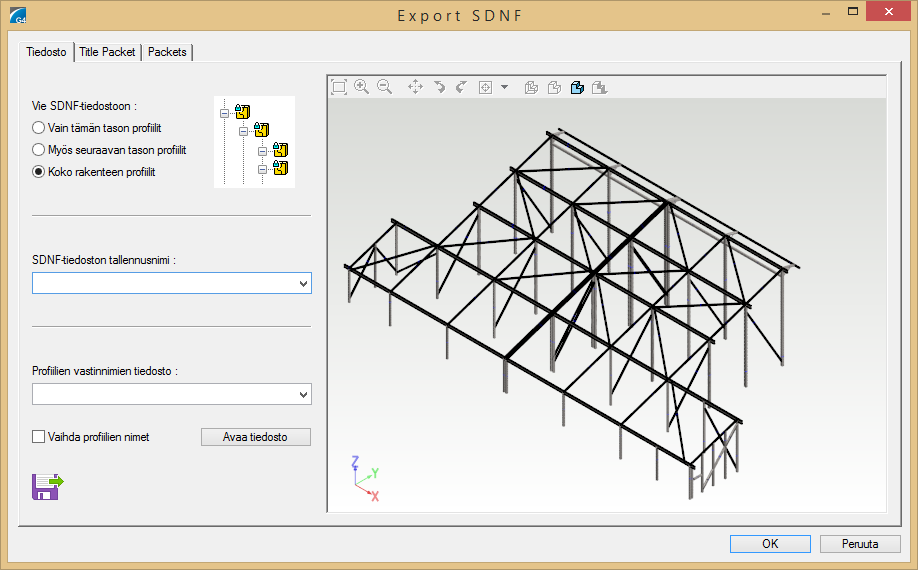

SNDF (Vienti)

SDNF-tiedostomuotoa (Steel Detailing Neutral File) käytetään laitos- ja rakennusmalleissa olevien profiilirakenteiden vientiin lujuuslaskentaohjelmistoon, esimerkiksi Femdatan Finsap-ohjelmistoon.

Toiminto löytyy vain Profiilirakennesuunnittelu-valikosta.

DGN (Tuonti)

Käyttökohteet

DGN-formaatti on Micro Station-ohjelmiston käyttämä 2D-tiedostomuoto.

• Sopii vain tuontiin (import).
