Mekaniikan putkistot
Käyttökohteet
- Näiden toimintojen avulla saat mallinnettua laitteistosi tarvitsemat putket ja letkut. Putkilinjoihin saat kätevästi haarat, supistus- ja laajennuskappaleet, laipat sekä venttiilit ja muut toimilaitteet.
- Putkistot voivat olla sekä hitsattuja- että taivutettuja rakenteita.
- Putkistoista ja niiden komponenteista saadaan kätevästi osaluettelot, joissa on esitetty putkien katkaisupituudet ja painot.
Huomaa:
- Erikseen myytävä optio Vertex G4:ssä. Optio ei vastaa toiminnollisuudeltaan täysin Laitossuunnittelun putkistosuunnittelu-osuutta.
- Putkistosuunnittelu on ilman eri maksua mukana Vertex G4Plant'ssa (Laitossuunnitteluohjelmassa)
Esimerkkejä

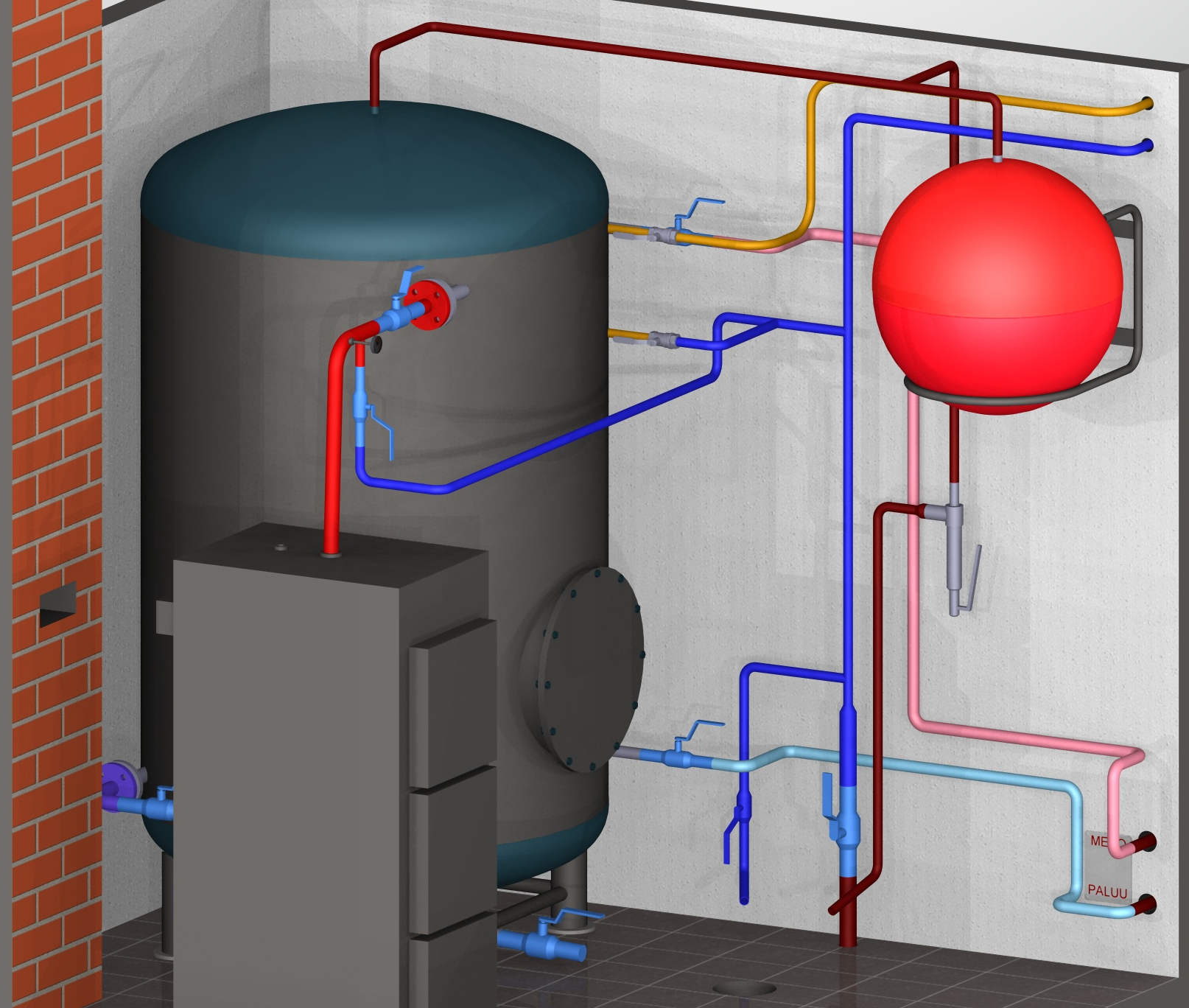

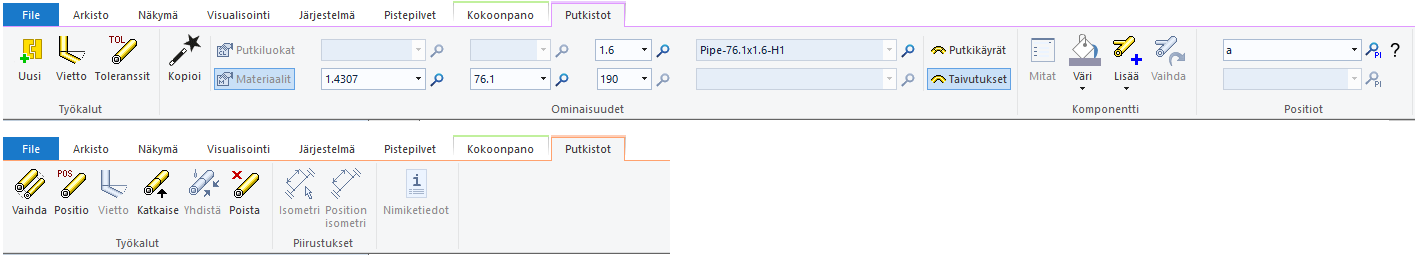

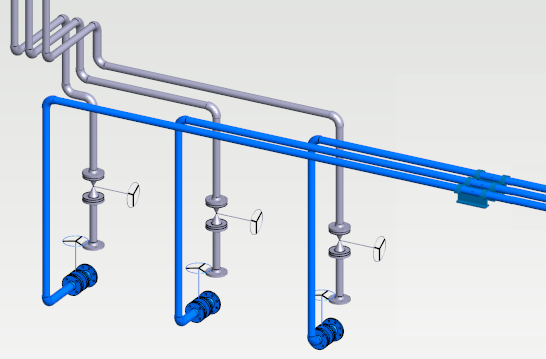

Työkaluja
- Voit lisätä putkilinjoja ja valita niihin lennossa laippoja, kartioita, T-haaroja, venttiilejä, tiivisteitä ja instrumentteja.
- Voit myös lisätä valmiin putkilinjan keskelle putkikomponentteja, jolloin putki katkeaa ao. kohdalta.
- Ns. putki-isometrit eivät kuulu mekaniikan putkistoihin, vaan ne ovat käytettävissä ainoastaan Vertex G4Plant -laitossuunnitteluohjelmassa.
- Voit antaa putkilinjalle värin jo vetovaiheessa, jolloin esityksestä tulee selkeämpi.
Laitossuunnittelun (Vertex G4 Plant) putkistotyökalut ovat laajempia:
- Voit tuottaa putkistosuunnitelmista ns. isometri-kuvat, PCF-tiedostot (Pipe component file) ja FINNGEN-tiedostot (FEMdata Oy:n Finnsap-lujuuslaskentaohjelmaan, *.fpi)
- Voit käyttää PSK-käsikirja 7:n mukaisia putkiluokkia, kun lisäät putkistoja. Tämä helpottaa huomattavasti keskenään sopivien putkien, laippojen ja muiden komponenttien valintaa.
- Mekaniikan putkistossa valinta onnistuu, mutta vaatii käyttäjältä enemmän tietoa mm. materiaaleista ja enemmän manuaalisia valintoja.
- Voit lisätä vieton putkistoon myös jälkikäteen.
- Voit kannakoida putkilinjoja.
- Voit eristää putkilinjan tai valitut putkiosuudet.
- Kun vedät putkilinjoja, saat lisättyä laippaliitosten tarvitsemat kiinnityskomponenttien tiedot malliin. (Ruuvien, muttereiden tai aluslevyjen geometrioita ei nopeussyistä lisätä).
- Hitsaustoiminnoilla voit lisätä malliin hitsisaumat tarkempia detaljeja varten.
- Voit lisätä putkiluokkia, putkia ja niiden komponentteja kätevästi tietokannan avulla.
- Saat laskettua putkilinjan sisätilavuuden. Tietoa voidaan hyödyntää kun analysoidaan täyden putkiston painoa.
- Osaluettelointeja voit tehdä merkittävästi monipuolisemmin.
