Mitä uutta Vertex G4 2025

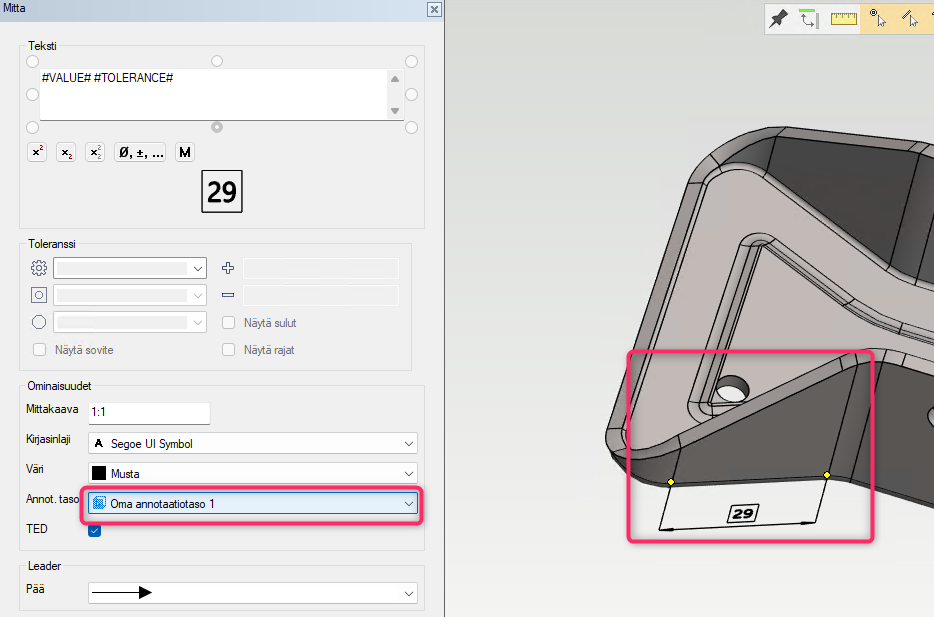

Luo omia annotaatotasoja kappaleen geometrian perusteella Mittojen ja merkintöjen sijoittaminen malliin onnistuu nyt vapaisiin tasoihin. Voit itse määritellä annotaatiotasot ja nimetä ne. Näin voit myös hallita piirustukseen siirrettäviä merkintöjä projektiokohtaisesti. Tämä uusi toiminnallisuus mahdollistaa aiempaa huomattavasti monipuolisemman mittojen ja merkintöjen sijoittamisen ja piirustuksen projektioihin sitomisen.

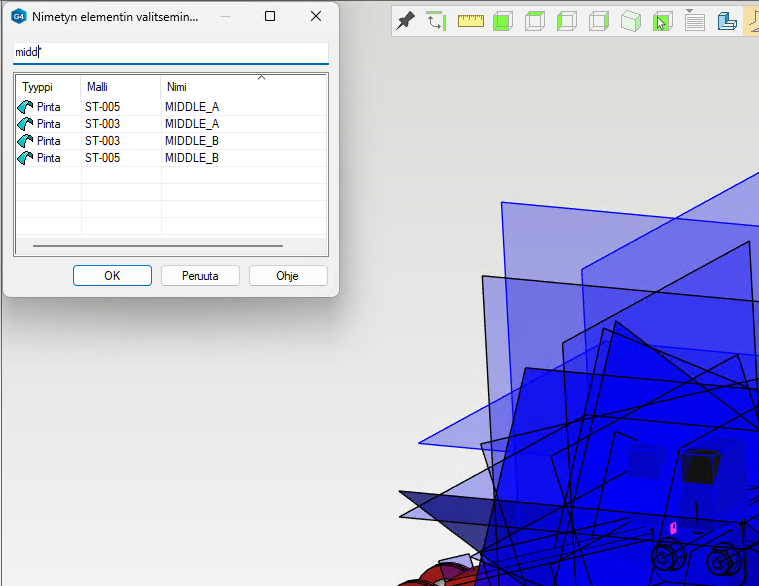

Aputasojen hallinta Aputasot ovat tehokas työkalu, mutta usein malleissa niiden löytäminen on voinut olla vaikeaa. Nyt niiden löytämiselle on käyttämistä helpottavia toimintoja. Pystyt hyödyntämään aputasoja emallinnuksessa ja kooonpanojen sitomisessa entistä paremmin, kun niiden halllinta on helpompaa.

Erilaisten osien vaihtaminen toiseksi osaksi Toiminto on kehitetty helpottamaan keskenään erilaisten osien vaihtamista. Mikäli kokoonpanossa on esimerkiksi eri tyyppisiä kiinitysosia, ja haluat vaihtaa ne samantyyppisiksi, tämä on nyt mahdollista! Näin voit yhdenmukaistaa mallisi rakennetta aiempaa helpommin.

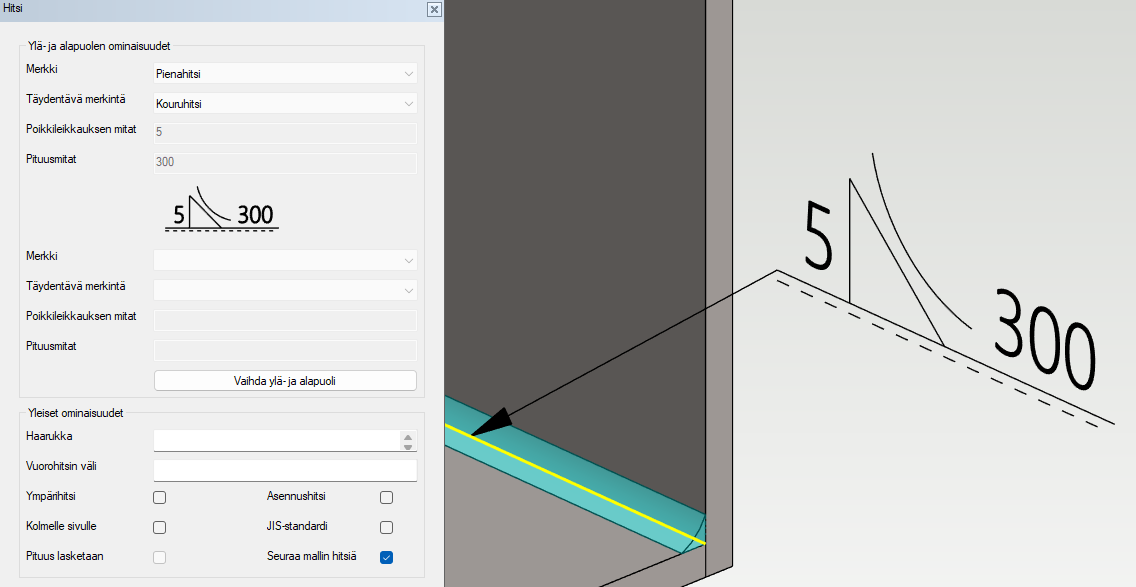

Nyt voit lisätä hitsimerkintöjä 3D:ssä Version 31 myötä MBD -välilehdelle on tuotu myös hitsimerkinnnät. Voit tehdä hitsejä 3D:ssä ja hyödyntää mallinnettujen hitsien tietoja. 3D-hitsimerkinnät osaavat laskea pituutensa mallista ja niitä voidaan nostaa piirustuksiin kuten kaikkia muitakin MBD -merkintöjä. 3D -hitsimerkintöjä voit hyödyntää esimerkiksi hitsausrobotin ratojen ohjelmoinnissa.

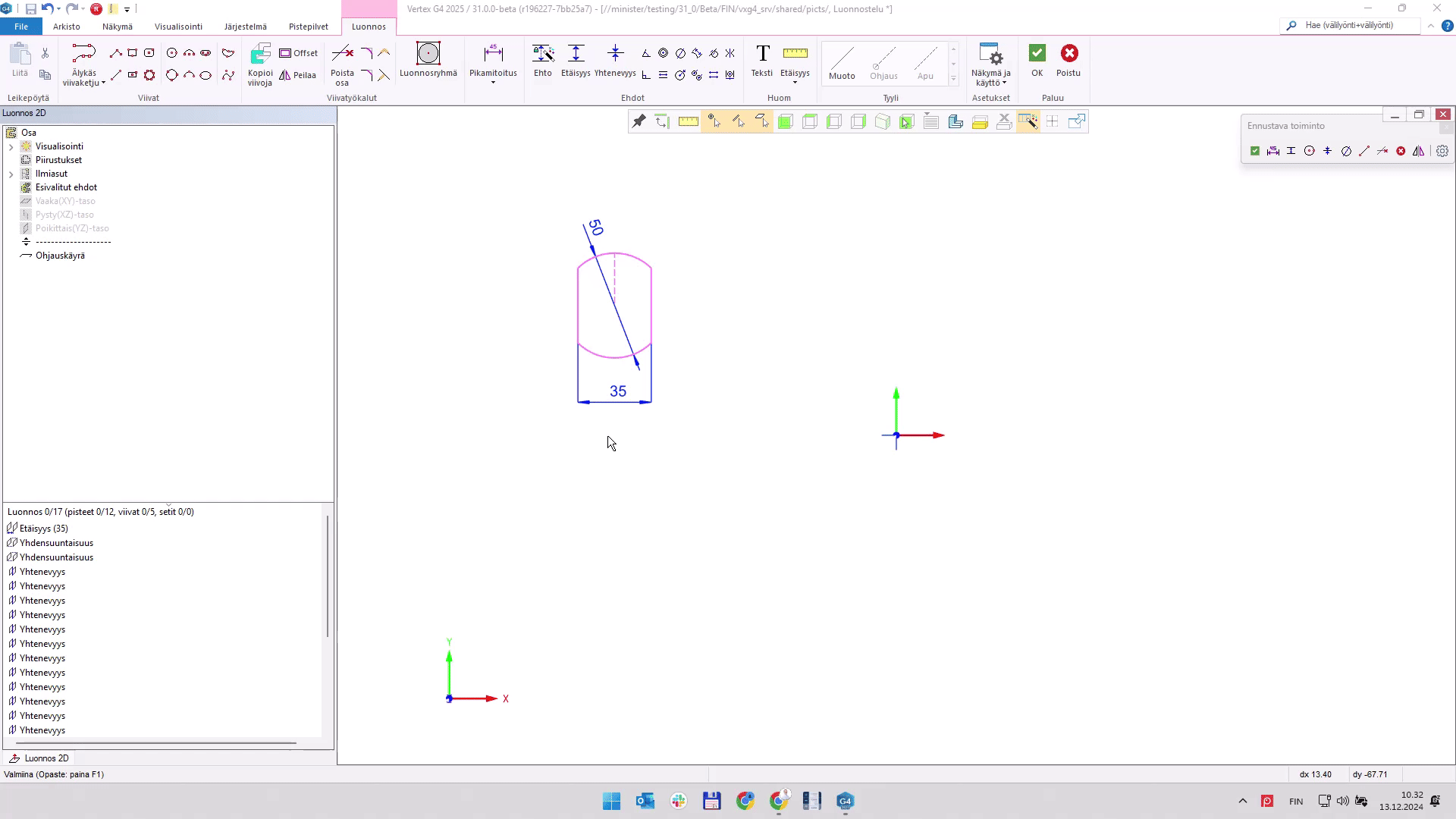

Luonnosryhmällä muotojen monistaminen on helppoa Voit muodostaa ryhmiä luonnostilassa. Luonnosryhmiä on helppo kopioida, ja niiden geometrian välillä voi olla linkki, joten kun muutat yhtä luonnosryhmää, muut seuraavat sen muutoksia. Luonnosryhmää voit paikoittaa yhtenä lohkona, jolloin sen paikoittaminen on helppoa, ja näin säästät aikaa suunnitteluvaiheessa.

Aputasojen ja luonnosten paikoitus ehdoilla Luonnosten ja aputasojen paikoitus on aiemmin tehty antamalla niille transformaatiomatriisi, eli siirtymä ja kiertymä numeerisina arvoina. Etenkin varioituvien osien kanssa tästä on voinut aiheutua paikoitusongelmia. Näistä onglemista pääset eroon paikoittamalla luonnokset ja aputasot ehtojen avulla. Käytössäsi on samat ehdot kuin 3D-luonnostimessa.

Voit jatkaa työskentelyä mallin rakenteen ja piirustusten päivityksen aikana Varsinkin isojen kokoonpanojen kanssa työskennellessä piirustusten päivitys on aikaa vievä toiminto. Nyt voit jättää mallin piirustusten päivityksen tehtäväksi toisella ytimellä ja jatkaa työskentelyä. Hyödynnä säästynyt aika vaikka uuden innovointiin!

Muuta mittamuuttujan nimeä koko mallihierarkian läpi Oletko joskus törmännyt väärin nimettyyn mittaan? Voit nyt korjata ongelman helposti mittataulukon kautta. Näin säästyy aikaa ylimääräiseltä laskennalta ja saat helposti korjattua mallisis varioituvuuden epäselvyyksiä. Näin nopeutat mallien jatkokäyttöä ja vähennät virheitä.

Vaikuta osan tallennuksen oletuskäyttäytymiseen Toimisalasta riippuen entinen osan tallennus uudeksi on saattanut vaatia ylimääräisiä klikkauksia. Nyt oletusarvoon voi vaikuttaa, mikä vähentää virheitä suunnittelutyössä.

Osien valitseminen puusta on helpompaa kuin koskaan Entistä hakutoimitnoa (Ctrl-F) on kehitetty siten, että osan valitsemisen sijasta voit valita useita osia. Hakuehdot voit kohdistaa useisiin kenttiin. Hakua tehdessäsi voit valita, haetko ensimmäistä osumaa, viai valitsetko kaikki hakuehtoihin vastaavat osat. Älä enää käytä ylimääräistä aikaa osien etsimiseen mallista!

Vaihda piilotustilaa helposti Säästä aikaa ilmiasujen luonnissa vaihtamalla piilotustilaa nopeasti. Usein on tarve työskennellä piilossa olevien osien kanssa. Nyt voit helposti kääntää piilotustilan päinvastaiseksi. Voit hyödyntää toimintoa mallintaessasi ilmiasuja ja nopeuttaaksesi mallin sisällä olevien muotojen kanssa työskentelyä.

Esitä piirteen tiedot MBD -merkintänä Jos käytät paljon työstöjä esimerkiksi lohkosuunnittelun kanssa tai teet ohutlevyjä, saat nyt piirteen tiedot nostettua kätevästi malliin. Tuotteen valmistaminen nopeutuu, kun tarvittavat tiedot ovat katselupäättellä heti käytettävissä.

Piirustuksien pohjadokumentit Nyt voit käyttää pohjadokumentteja aitojen 2D piirustusten kanssa tai voit valita mallin piirustusta luodessasi pohjadokumentin, joka määrittää piiirustuksen ominaisuudet ja projektiot. Näin yrityksen dokumentit pysyvät yhdenmukaisina ja säästät aikaa piirustusten laatimisessa.

Voit helposti selvittää, mitkä mitoitus- ja merkintästandardit ohjaavat mallia Mallia rakennettaessa tulee helposti tehtyä useita erilaisia MBD -merkintöjä. Selvittääksesi mitkä merkinnät ohjaavat mallin valmistamista, voit lisätä malliin standarditaulukon. Stnadarditaulukossa on lueteltuna kaikki merkinnät, joita malli käyttää. Tämä tieto helpottaa toimimista alihankkijoiden kanssa.

Tee oikeanlainen pyöristys valmistukseen Pyöristysdialogiin on lisätty offset pyöristysviivan molempiin päihin. Näin voit mallintaa tarkemmin valmistusta noudattavia muotoja.

Merkitse kappaleen työstetyt pinnat Työstävät piirteet ovat monipuolisia työkaluja kokoonpanomallien kanssa käytettynä. Uudella toiminnolla voit tuoda kokoonpanomallissa näkyviin työkalut, piilottaa ne, ja näyttää työstetyt pinnat. Nyt tiedät, mitkä pinnat ovat muiden osien muodostamia.

Animoi useita ehtoja yhtä aikaa Jo aiemmin olet voinut animoida kokoonpanojasi antamalla numeerisille ehdoille raja-arvoja. Nyt voit animoida useita ehtoja yhtä aikaa.

Tarkasta mittoja mallinnuksen aikana Mallintaessasi joudut usein tarkastemelemaan mittoja. Mitan tarkastustyökaluja on nyt kehitetty siten, että viivaketjujen ja pintojen mittaaminen on entistä yksinkertaisempaa. Säästät aikaa, kun enää ei tarvitse valita reunaviivoja yksitellen.

Mitoita helposti 3D:ssä uusilla mittatyökaluilla Kaikki 3D -mitat on uudistettu. Vanha mittadialogi jää tulevaisuudessa historiaan, ja voit hyödyntää kaikkia uusia tekstiominaisuuksia 3D -mitoituksessa. MItat toimivat paremmin ja niiden hallinta on helppoa annotaatiotasoja käyttäen.

Räjäytystyökalu on nyt entistä helppokäyttöisempi Räjäytysdialogista on poistettu animaatioiden teko ja tallennus. Myös osien siirtäminen räjäytysasemiin on helpompaa ja nopeampaa yksinkertaisen dialogin avulla. Täysi otiminnallisuus on toki edelleen käytettävissäsi “Edistynyt” -valinnan takaa.
