Hitsimerkinnät 3D:ssä

Nyt voit lisätä hitsimerkintöjä 3D:ssä

Version 31 myötä MBD -välilehdelle on tuotu myös hitsimerkinnnät. Voit tehdä hitsejä 3D:ssä ja hyödyntää mallinnettujen hitsien tietoja. 3D-hitsimerkinnät osaavat laskea pituutensa mallista ja niitä voidaan nostaa piirustuksiin kuten kaikkia muitakin MBD -merkintöjä. 3D -hitsimerkintöjä voit hyödyntää esimerkiksi hitsausrobotin ratojen ohjelmoinnissa.

Hitsimerkinnän muodostaminen malliin

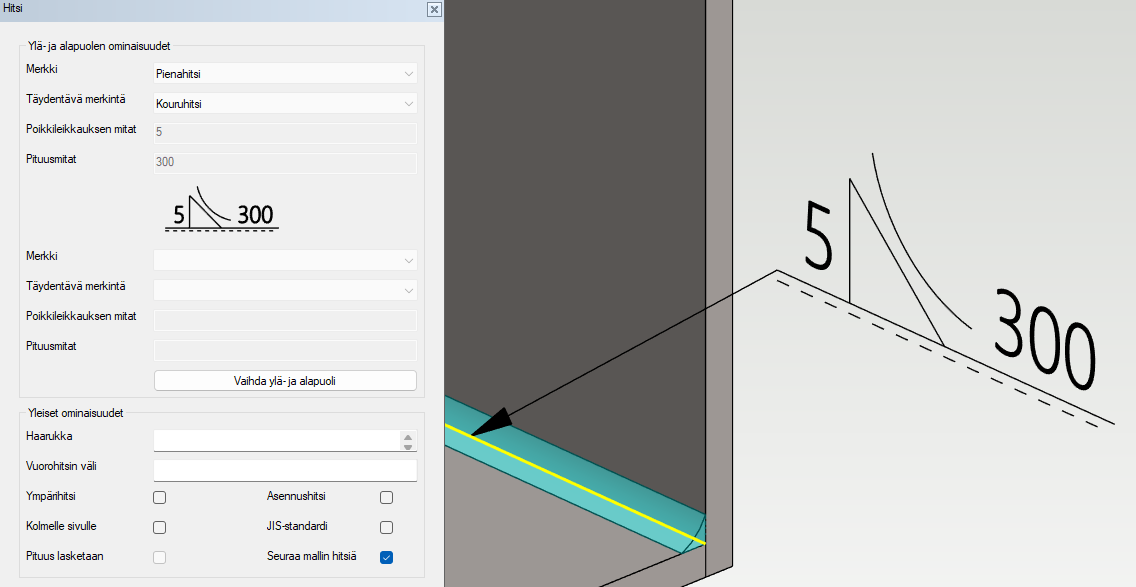

Jos mallissa on valmiita 3D -hitsejä, merkinnän voi muodostaa yksinkertaisesti osoittamalla merkintä mallinnettuun hitsiin. Merkintä hakee poikkileikkaustiedot ja pituudet hitsistä. Tällöin dialogissa on oletuksena rasti “Seuraa mallin hitsiä” päällä.

Mikäli teet merkinnän ilman mallinnettua hitsiä, ohjelma pyytää osoittamaan viivan, johon merkintä kiinnitetään. Tällöin voit valita rastin “Pituus lasketaan”, jolloin hitsin pituus saadaan osoitetusta viivasta. Näin toimien merkintä päivittyy, kun kappaleen geometria muuttuu.
