Luonnosryhmät

Muodosta ryhmiä luonnoksessa ja uudelleenkäytä geometriaa

Luonnosryhmällä muotojen monistaminen on helppoa

Voit muodostaa ryhmiä luonnostilassa. Luonnosryhmiä on helppo kopioida, ja niiden geometrian välillä voi olla linkki, joten kun muutat yhtä luonnosryhmää, muut seuraavat sen muutoksia. Luonnosryhmää voit paikoittaa yhtenä lohkona, jolloin sen paikoittaminen on helppoa.

Kuinka muodostat luonnosryhmän

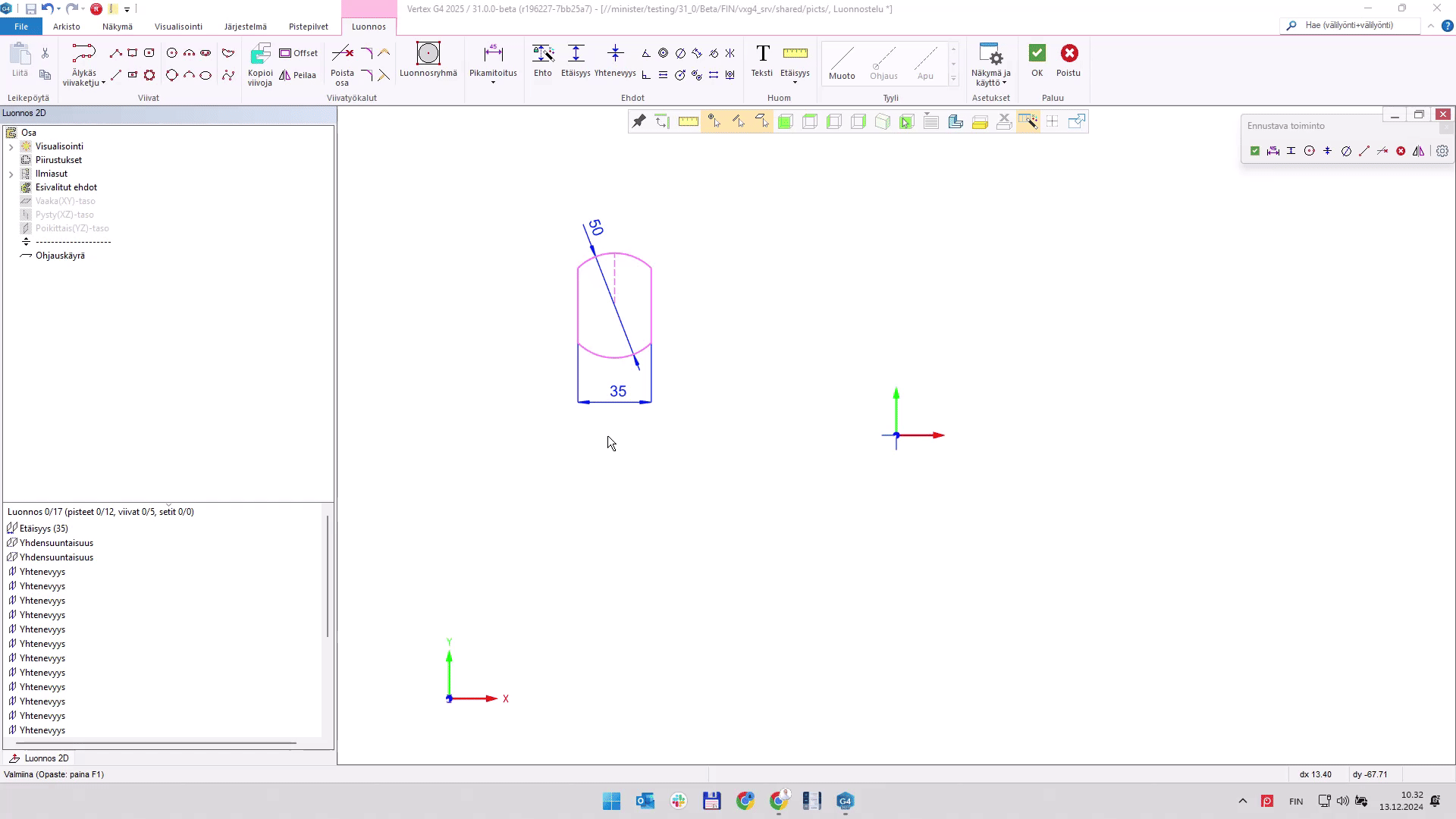

Luonnostele muoto, jota haluat käyttää uudelleen. Muodosta näitä viivoista luonnosryhmä. Luonnosryhmät tulevat luonnostelupuuhun näkyviin, ja voit nimetä ne, jotta löydät haluamasi luonnosryhmät myöhemmin helposti.

Luonnosryhmän ominaisuuksia

Jos tulee tarve ajaa ohjelma ilman käyttöliittymää esimerkiksi palvelimella, voit muokata mallia Python-ohjelman kautta ilman mittataulukon avaamista seuraavasti:

  • käynnistä ohjelma käyttäen parametria -runpython "Mallitunnus/Mallin tiedostopolku Python-ohjelma Input-tiedosto Output-tiedosto Task-tiedosto"

    • vain Mallitunnus/Mallin tiedostopolku on välttämätön, muut voivat olla tyhjiä tai voidaan korvata '-' - merkillä

    • etenkin 2 viimeistä on lähinnä testaustarkoituksiin

  • jos kokoonpanomalli on määritelty suunnitteluautomaatiksi ja

a) käyttöliittymäohjelma on .py tiedosto tai
b) käyttöliittymäohjelma on tyhjä ja mallin vieressä on samalla nimellä on .py tiedosto

, hiiren oikean takaa mallista löytyy toiminto 'Suorita Python-ohjelma'

  • jos käytettävä input-tiedosto on määritelty kokoonpanon ominaisuuksissa kohdassa Komentotiedosto, käytetään sitä. Jos se on tyhjä, luodaan input-tiedosto mallista.
