Paikoita luonnoksia ja aputasoja ehtojen avulla
Aputasojen ja luonnosten paikoitus ehdoilla
Luonnosten ja aputasojen paikoitus on aiemmin tehty antamalla niille transformaatiomatriisi, eli siirtymä ja kiertymä numeerisina arvoina. Etenkin varioituvien osien kanssa tästä on voinut aiheutua paikoitusongelmia. Näistä ongelmista pääset eroon paikoittamalla luonnokset ja aputasot ehtojen avulla. Käytössäsi on samat ehdot kuin 3D-luonnostimessa.
Aputasojen paikoittaminen

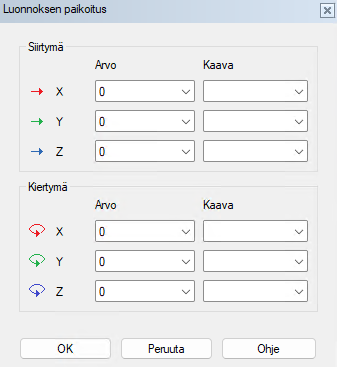

Vanha paikoitusdialogi. Transformaatio on laskettava numeerisesti. Tämä dialogi on käytössäsi edelleen, kun valitset aputason tai luonnoksen ja valitset oikean näppäimen takaa “siirrä”.

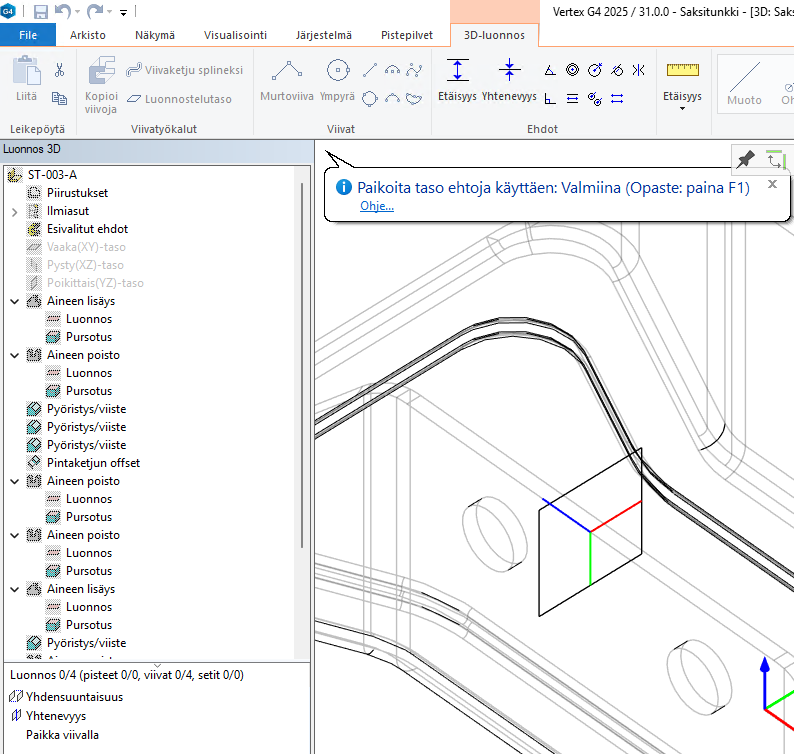

Uuteen paikoitukseen pääset valitsemalla aputason tai luonnoksen ja valitsemalla “paikoita”. Tämän jälkeen apu- tai luonnostaso näkyy referenssinä geometriassa, ja voit paikoittaa sen käyttäen ehtoja. Näin saat tasot kääntymään oikeaan asentoon kappaleen dimensioiden muuttuessa, kun aiemmin kiertymille olisi tullut antaa kaava ja laskea kiertymät tapauskohtaisesti.
