Voit tehdä pohjadokumentteja sekä 2D- että 3D-piirustuksiin
Piirustuksien pohjadokumentit

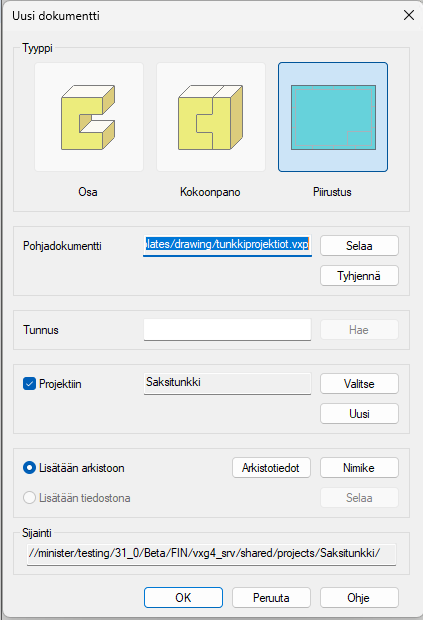

Nyt voit käyttää pohjadokumentteja aitojen 2D-piirustusten kanssa tai voit valita mallin piirustusta luodessasi pohjadokumentin, joka määrittää piirustuksen ominaisuudet ja projektiot. Näin yrityksen dokumentit pysyvät yhdenmukaisina ja säästät aikaa piirustusten laatimisessa.
Pohjadokumentin muodostaminen
Tallenna mikä tahansa piirustus pohjadokumentiksi.
Piirustuspohjadokumentin ominaisuuksia

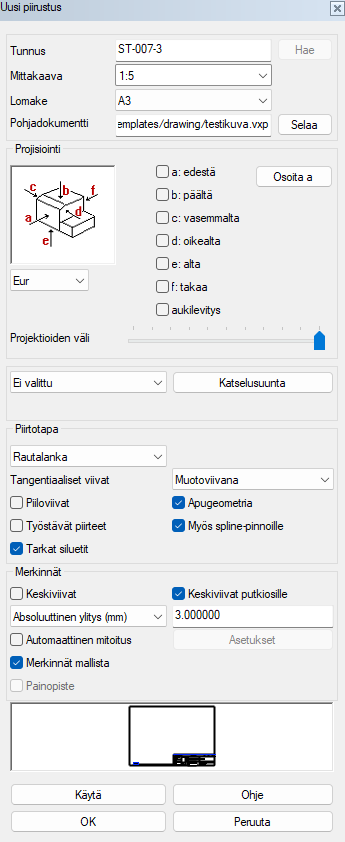

Mikäli piirustus luetaan 3D-piirustuksen pohjaksi, saat projektioiden ominaisuudet valmiiksi. Piirustuksen muut asetukset luetaan pohjakuvasta. Mallista tuotetun piirustuksen pohjadokumentti ei siis tee geometrista kopiota, vaan täyttää alla olevan dialogin merkinnät.
Jos piirustuksesta tehdään itsenäinen piirustus, siinä olevat projektiot räjäytetään ryhmiksi ja piirustuksen käsittelyä voi jatkaa käsin. Näin voit upottaa esimerkiksi taulukot, logot ja merkinnät valmiiksi piirustuspohjaan.
