Standarditaulukot

Voit helposti selvittää, mitkä mitoitus- ja merkintästandardit ohjaavat mallia

Mallia rakennettaessa tulee helposti tehtyä useita erilaisia MBD -merkintöjä. Selvittääksesi mitkä merkinnät ohjaavat mallin valmistamista, voit lisätä malliin standarditaulukon. Stnadarditaulukossa on lueteltuna kaikki merkinnät, joita malli käyttää. Tämä tieto helpottaa toimimista alihankkijoiden kanssa.

Standarditaulukon lisääminen mallipohjaan

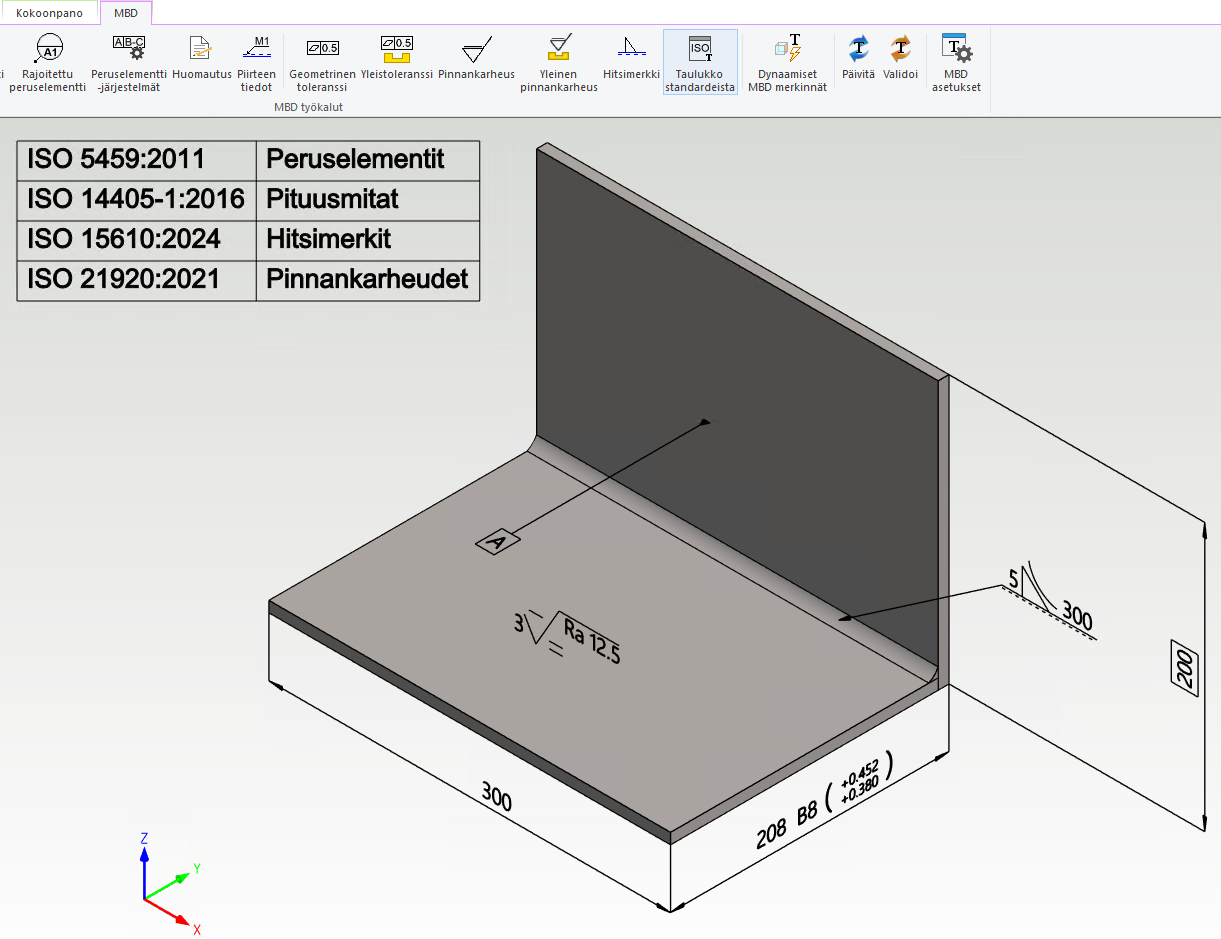

MBD -välilehdeltä löydät “Taulkko standardeista” -painikkeen, jonka avulla voit lisätä mallipohjaan standarditaulukon. Se etsii kaikki merkinnät, mitä mallissa on käytetty, ja listaa ne.

Piirustuksen standarditaulukko

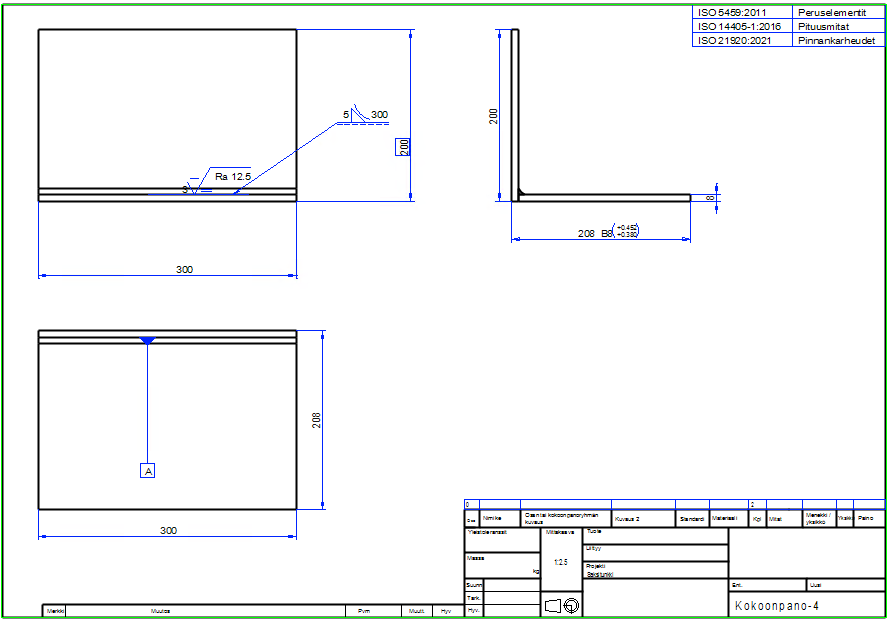

Voit vastaavalla tavalla tehdä myös piirustukseen standarditaulukon. Tämä toiminto löytyy koneensuunnittelun merkintävalikosta. Huomioi kuitenkin, että 2D -toiminto tekee luettelon ainoastaan niistä merkinnöistä, joita 2D:ssä esitetään, ei mallin merkinnöistä.
