Annotaatiotasojen vapaa muodostaminen ja paikoitus

Luo omia annotaatotasoja kappaleen geometrian perusteella

Mittojen ja merkintöjen sijoittaminen malliin onnistuu nyt vapaisiin tasoihin. Voit itse määritellä annotaatiotasot ja nimetä ne. Näin voit myös hallita piirustukseen siirrettäviä merkintöjä projektiokohtaisesti. Tämä uusi toiminnallisuus mahdollistaa aiempaa huomattavasti monipuolisemman mittojen ja merkintöjen sijoittamisen ja piirustuksen projektioihin sitomisen.

Kuinka uusi annotaatiotaso luodaan?

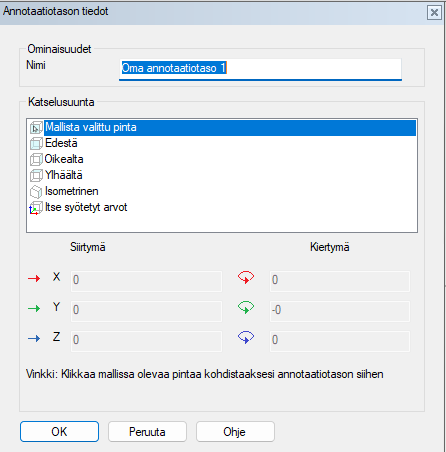

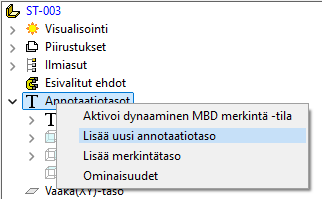

Valitse oikealla näppäimellä osan tai kokoonpanon puusta “Annotaatiotasot”. Tämän jälkeen voit muodostaa uuden annotaatiotason tai merkintätason malliin. Kun lisäät uutta annotaatiotasoa, voit valita pinnan mallista, tai hyödyntää jo olemassa olevia annotaatiotasoja. Voit myös syöttää annotaatiotason itse. Annotaatiotaso kannattaa nimetä käyttötarkoituksen mukaisesti.

Voit myös muodostaa useita saman suuntaisia annotaatiotasoja. Näin voit määrittää, mitkä merkinnät näkyvät minkäkin projektion piirustuksissa.

Kuinka käytät uutta annotaatiotasoa?

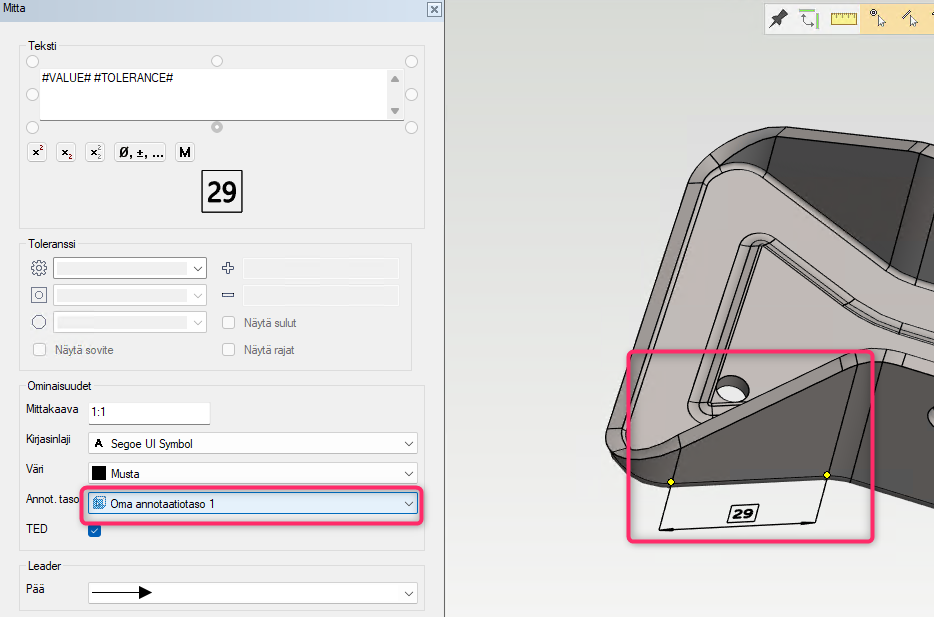

Versiossa 31 voit yksinkertaisesti valita halutun annotaatiotason MBD-merkinnän dialogissa. Mitta asettuu kyseiseen annotaatiotasoon. Voit toki edelleen siirtää merkintää kokoonpanopuussa haluamaasi annotaatiotasoon.

Mikäli lisää uutta merkintää, ja se geometrian perusteella sijoittuisi johonkin olemassa olevaan annotaatiotasoon, se oletuksena menee kyseiseen tasoon. Tämä vähentää merkintöjen sijoittelun tarvetta jälkikäteen.
