Aputasojen hallinta

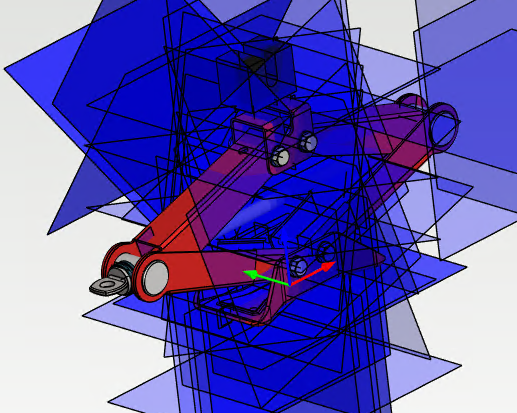

Aputasot ovat tehokas työkalu, mutta usein malleissa niiden löytäminen on voinut olla vaikeaa. Nyt niiden löytämiselle on käyttämistä helpottavia toimintoja. Pystyt hyödyntämään aputasoja emallinnuksessa ja kooonpanojen sitomisessa entistä paremmin, kun niiden halllinta on helpompaa.

Aputasojen nimen antaminen

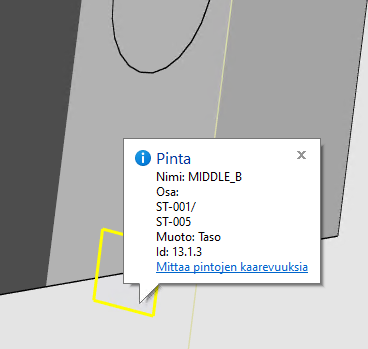

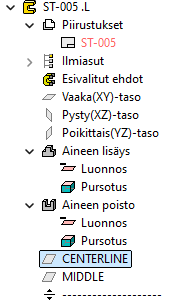

Aputasoa tehdessäsi voit antaa sille nyt nimen. Aputaso nimetään puussa tällä nimellä, jotta löydät sen helposti jatkossa. Lisäksi aputason molemmat puolet saavat nimetyn pinnan, jonka avulla esimerkiksi pinnan etsiminen ja osan vaihtaminen helpottuvat entisestään. Aputason puolet nimetään _A ja _B, jotta ne erotetaan toisistaan.

Aputasojen dynaaminen näkyvyys

“Näkymä” -välilehdellä voit suodattaa aputasojen näkyvyyttä nimen perusteella tai aktivoida dynaamisen aputasotilan. Dynaaminen aputasotila näyttää aputasoja kohdistimen alla.

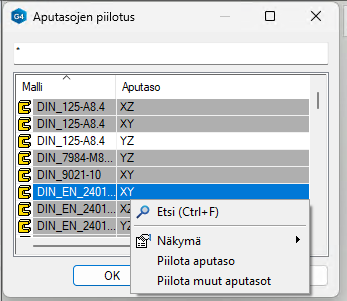

Kun piilotat aputasoja, voit tehdä tekstihaun pintoihin, jotka haluat piilottaa. Näin voi esimerkiksi piilottaa kaikki XY ja XZ -tasot antamalla hakuehdoksi X*. Valittuasi piilotetut aputasot, voit myös käyttää toimintoa “Piilota muut aputasot”.

Aputason hakeminen nimen perusteella

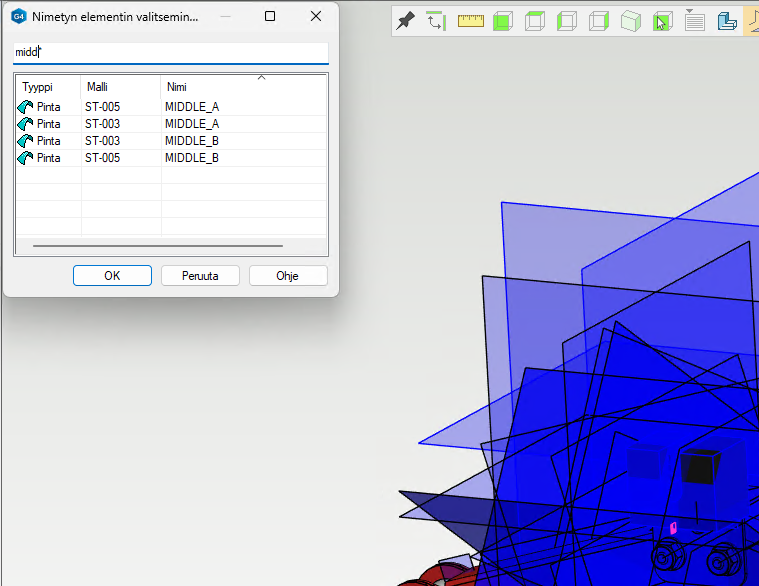

Antaessasi ehtoa kokoonpanossa, voit pinnan osoittamisen sijasta painaa Ctrl-Shift-G, ja pääset etsimään oikeaa aputasoa nimen perusteella. Näin löydät oikean aputason helposti, ja ehtosi kytkeytyy oikeisiin pintoihin.
