Mittamuuttujan nimen vaihtaminen

Muuta mittamuuttujan nimeä koko mallihierarkian läpi

Oletko joskus törmännyt väärin nimettyyn mittaan? Voit nyt korjata ongelman helposti mittataulukon kautta. Näin säästyy aikaa ylimääräiseltä laskennalta ja saat helposti korjattua mallisis varioituvuuden epäselvyyksiä. Näin nopeutat mallien jatkokäyttöä ja vähennät virheitä.

Milloin voisin haluta nimetä mittoja uudestaan?

Yleisin ongelma on se, että osa mitoista on kapitalisoitu väärin. Mitat “Pituus” ja “pituus” tulkitaan kahdeksi eri mitaksi, ja näin ollen ne näkyvät mittataulukossa eri riveillä.

Toinen yleinen tapaus on, että haluat tuoda kokoonpanoon osan, jossa on sama mittamuuttujan nimi, kuin jollain kokoonpanossa olevalla kokoonpanoehdolla. Tällöin on kätevää ensin nimetä kokoonpanon ehto toiselle nimelle, jolloin et riko osan toiminnallisuutta muissa kokoonpanoissa.

Suunnitteluautomaatteja laativat henkilöt voivat myös synkronoida mittatermistön useiden kokoonpanojen välillä, jolloin voit hyödyntää samaa käyttöliittymäpohjaa tai Python.koodia mittamuuttujien ollessa eri tuotteissa samat.

Kuinka nimeän muuttujat?

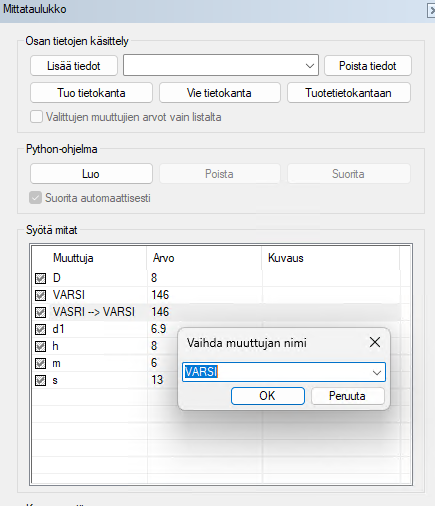

Mittamuuttujien nimeäminen tapahtuu mittataulukon kautta. Kun näet mittataulukossa muuttujan, jonka haluat muuttaa, valitse oikean näppäimen takaa “vaihda muuttujan nimi”. Tämän jälkeen näet mittataulukossa merkinnän, joka kertoo, mikä mitan nimi oli aikaisemmin. Tämä on hyödyllinen toiminto, jos haluat vaihtaa nimen takaisin.

Kun mittataulukko hyvksytään OK -painikkeella, malli ratkaistaan uusilla arvoilla. Tämän ratkaisun yhtyedessä kaikkien paikallisten osien ja kokoonpanojen mittamuuttujat käydään läpi, ja muutetaan tarvittaessa.
