Kokoonpanot 2022

Lisää ehtoja tekoälyn ohjaamana

Toiminto Lisää älykäs ehto perustuu tekoälysovellukseen, jossa on analysoitu suuri joukko käyttäjien antamia ehtoja. Ohjelma lisää ensin sopivimman ehdon osoitettujen elementtiparien välille ja mahdollistaa ehdon vaihdon toiseen ehtoon. _{(Vertex ID: MEC-11467)}

• Toistaiseksi ei ole käytössä käyttäjän toimintaa seuraavaa ja siitä käyttäjän omille tavoille oppivaa tekoälyä.

Tekoäly-ominaisuutta varten tarvittavat tiedostot ovat system/programs64-kansion alla olevassa kansiossa MachineLearning.

• Tämä kansio vie tilaa n. 1GB.
• Tarvittaessa kansion voi poistaa, jolloin tekoäly ei ole käytössä. Silti toiminto Lisää älykäs ehto toimii, mutta ilman tekoälyn ohjausta.

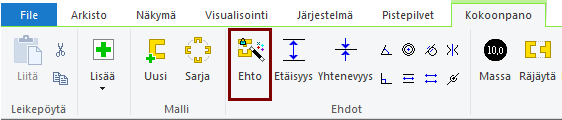

Käynnistä toiminto Lisää älykäs ehto ja osoita kahdesta eri osasta elementti (pinta, viiva tai piste). Ohjelma asettaa näiden välille sopivimman ehdon ja mahdollistaa että käyttäjä vaihtaa ehdon toiseksi.

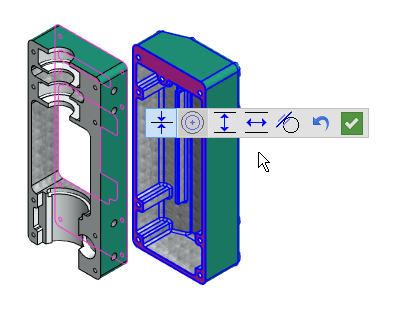

Alla olevassa kuvassa suunnittelija on osoittanut kaksi tasopintaa, joiden välille ohjelma on asettanut yhtenevyysehdon. Samalla aukeaa valikko, josta käyttäjä voi vaihtaa ehdon esim. etäisyys- tai yhdensuuntaisuusehdoksi.

• Huomaa, että esimerkkikuvassa samankeskisyysehto on passiivisena (tummemman harmaa painike), koska se ei ole tasopinnoille mahdollinen.

Piilota osa tai osia kesken ehtojen lisäyksen

Ehtoja lisättäessä saattaa tulla esiin tilanne, jossa osa pitäisi piilottaa, jotta sen takana olevasta osasta voidaan osoittaa pinta, viiva tai piste.

• Muistathan, että tämä onnistuu viemällä kohdistin osan päälle ja painamalla



  näppäintä.
• Tämä vanha toiminnallisuus toimii myös lisättäessä älykkäitä ehtoja.

Palauta piilotetut osat kesken ehtojen lisäyksen

Voit palauttaa kaikki piilotetut osat kesken toiminnon näppäinyhdistelmällä

Huomaa kuitenkin, että tämä palauttaa mallissa kaikkien osien piilotukset, eikä esim. ilmiasun piilotustilan mukaisia malleja. _{(Vertex ID: MEC-11467)}

• Toiminto on käyttökelpoinen, kun työskentelet mallissa, jossa ei ole ilmiasujen mukaisia piilotustiloja ja oletuksena kaikki osat saavat näkyä, kun lisäät ehtoja.

Muuta tuotu osa kokoonpanoksi

Jos tuotu osa (esim. Step-malli) sisältää useita kappaleita, voit muuttaa sen kokoonpanomalliksi. _{(Vertex ID: MEC-11313)}

• Tilannekohtainen toiminto: Muokkaa mallia > Muunna osa kokoonpanoksi.

Ominaisuus esiteltiin jo versiossa 27.0.07 toukokuussa 2020.

Step-mallin tuonti

Step-malli sisältää tiedon siitä onko se osa- vai kokoonpanomalli.

• Kun Step-mallia tuodaan, niin ohjelma ei kysy, luetaanko malli osaksi vai kokoonpanoksi.
• Malli luetaan osaksi tai kokoonpanoksi Step-tiedoston sisältämän informaation perusteella.

Katso paikalliseen osaan liittyvät muuttujat arvoineen

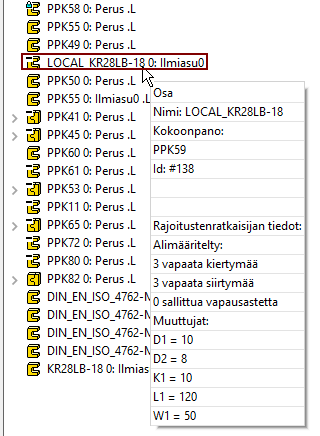

Piirrepuusta voit katsoa paikalliseen osaan liittyvät muuttujat ja niiden arvot, kun viet kohdistimen paikallisen osan päälle.

Katso linkkiosaan liittyvät kaavat osan muokkauksen yhteydessä

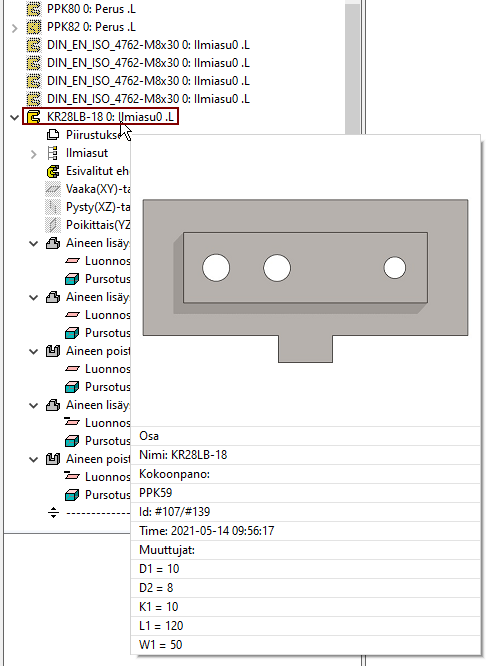

Piirrepuu ei suoraan näytä linkkiosassa olevia kaavoja. Jos haluat katsoa linkkiosan sisältämiä kaavoja, ota osa muokkaustilaan ja vie kohdistin osasymbolin päälle.

Vaihda kerralla useita osia paikallisiksi osiksi

Voit valita useita osia ja alikokoonpanoja tai kokoonpanon kaikki osat ja vaihtaa ne samalla kertaa paikallisiksi osiksi ja alikoonpanoiksi. _{(Vertex ID MEC-10779)}

• Valitse osat.
• Tilannekohtainen toiminto: Muut toiminnot > Vaihda paikalliseksi.
• Valitse paikalliseksi vaihdettavien osien määrä: Ensimmäisen tason osat vai koonnan kaikki osat rekursiivisesti.

Tätä ominaisuutta voi käyttää, jos haluat "jäädyttää" jonkun suunnittelutilanteen siten, etteivät sen osat ja alikokoonpanot myöhemmin muutu.

• Tallenna koonta uudeksi, ennenkuin muutat sen osia ja alikoontia paikalliseksi.
• Käytä näppäinyhdistelmää Ctrl A, jos haluat valita kaikki kokoonpanon päätasolla olevat osat.

Nimeä ilmiasu samalla, kun luot sen

Kun teet uuden ilmiasun, ohjelma avaa dialogin Ilmiasun X ominaisuudet, joten voit heti nimetä ilmiasun uudelleen. _{(Vertex ID: MEC-11347)}

Käytä osien animoituja liikkeitä ehtojen lisäyksessä

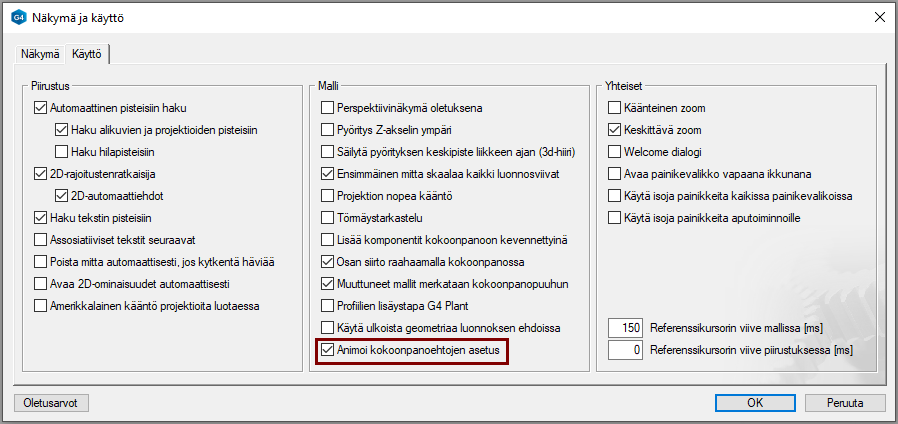

Osat liukuvat animoidusti paikoilleen (0,3 sekunnin ajan). Jos haluat kuitenkin, että animoinnin sijaan osat napsahtavat paikoilleen nopeasti, niin ota pois asetus:

• File > Käyttäjäasetukset > Piirsutukset, mallit > Käyttö-välilehti > Malli-ryhmä > Animoi kokoonpanoehtojen asetus

Komponentin lisäyksen dialogin on muuttunut

• Ylinnä voit valita mittataulukkorivin.
• Ohjelma esittelee muuttujat, niiden arvot ja kuvaukset, jos sellaiset on annettu.
• Nimike-valinta ja nimikkeen tietojen anto on mahdollista vain, jos mittataulukkoon on tallennettu rivejä.
• Lukittujen muuttujien rivin alussa on lukon kuva.

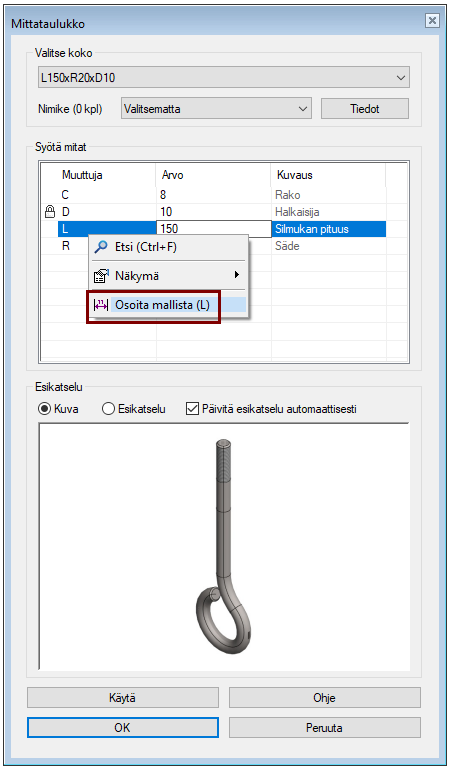

• Voit millä tahansa mittataulukon rivillä suorittaa mittauksen mallista tilannekohtaisella toiminnolla Osoita mallista.
  • Osoita mallista joko lieriöpinta tai kaksi pistettä.

Mikäli osoitat arvon lukitulle muuttujalle:

• Ohjelma etsii mittataulukon rivin, jossa kyseisen muuttujan arvo täsmää.
• Jos rivi löytyi, se valitaan automaattisesti (ja taulukon arvot päivitetään).
• Jos löytyi useita rivejä, tarkastellaan taulukon muita muuttujia ja valitaan rivi, jossa osumia muihin muuttujiin on eniten.
• Jos ei löytynyt yhtään riviä, siitä ilmoitetaan käyttäjälle eikä tehdä mitään.

Mikäli osoitat arvon vapaalle muuttujalle:

• Muuttujan arvoa muutetaan taulukkoon.
• Valitaan mittataulukon rivi, jossa kaikkien muuttujien arvot täsmäävät taulukon arvoihin (harvinaista).

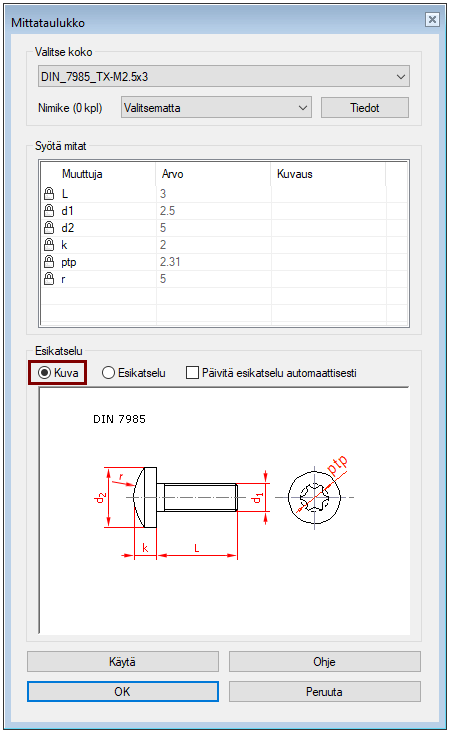

Esikatselun kuva on valittu

• Mittakuvasta voit tarkastaa kunkin muuttujan vaikutuksen komponentin mittoihin.
• Jos erillistä mittakuvaa ei ole, niin ohjelma näyttää mallin esikatselukuvan (jota ei päivitetä).

Jos haluat omalle komponentillesi mittakuvan, niin tee se jollain kuvankäsittelyohjelmalla ja tallenna se png-muodossa komponentin rinnalle komponentin nimellä, jossa on _2d.png-pääte, esim:

• komponentti.vxm (malli-tiedosto)
• komponentti.jpg (esikatselukuva) Vanhoissa komponenteissa myös .bmp
• komponentti_2d.png (Mittakuva)

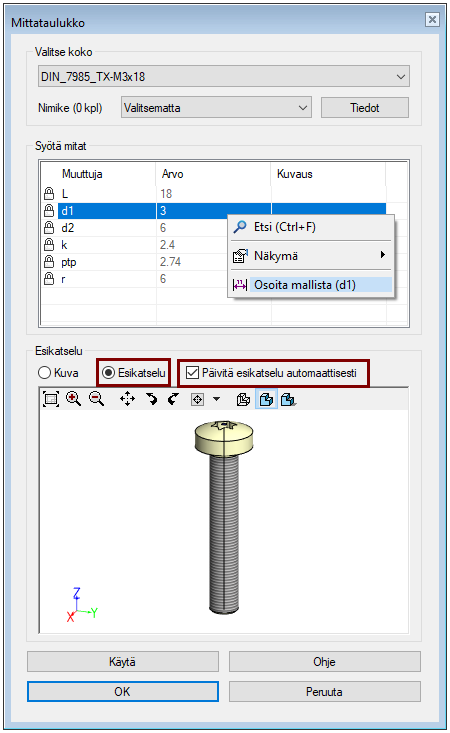

Esikatselu on valittu

• Esikatselu näyttää osan geometrian.
• Jos valinta Päivitä esikatselu automaattisesti on valittu, niin mittataulukkorivin valinta päivittää komponentin välittömästi oikeaan kokoon.
  • Joillain geometrisesti raskailla komponenteilla, automaattisen esikatselukuvan päivitys ei pysy nopeiden rivin vaihtojen tahdissa, jolloin em. valinta kannattaa ottaa pois  ja käyttää tarvittaessa Käytä-painiketta.

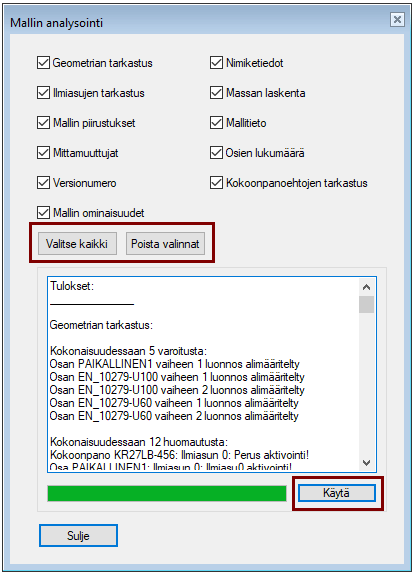

Analysoi kokoonpanoa työkalunauhan toiminnolla Analysoi. Toiminto avaa dialogin, josta voit valita analysoivat kohteet. Käytä painike suorittaa analysoinnin ja listaa havainnot dialogiin. _{(Vertex ID: MEC-11330)}

• Huomaa, että voit kopioida tekstin dialogista leikepöydän avulla.

Mallin analysoinnin kohteet

Geometrian tarkastus:

• Ohjelma analysoi kokoonpanossa olevien paikallisten osien luonnosten ehtojen tilanteen ja kertoo luonnoksen ali- tai ylimäärittelyistä.
• Ohjelma analysoin myös mallissa olevien ilmiasujen Acis-geometrian virheettömyyden.

Ilmiasujen tarkastus:

• Analyysi tulostaa mallin ilmiasujen lukumäärän ja ilmiasujen nimet.

Mallin piirustukset:

• Analyysi tulostaa mallin piirustusten lukumäärän ja piirustusten nimet.

Mittamuuttujat:

• Analyysi tulostaa osien mittamuuttujat.

Versionumero:

• Analyysi kertoo millä versiolla malli on viimeksi tallennettu ja millä se on alun perin tehty.
• Huomaa: Jos malli on viimeksi tallennettu vanhemmalla versiolla kuin 5.0, ohjelma kertoo versioksi < 5.0. Jos malli on tehty vanhemmalla versiolla kuin 15.0, ohjelma kertoo versioksi < 15.0.

Mallin ominaisuudet:

• Analyysi kertoo, onko koonta alikokoonpanona jäädytetty tai räjähtävä, lisätäänkö se kokoonpanon osaluetteloon, lisätäänkö sen osat purettuna pääkoonnan osaluetteloon, miten osan symmetrisyys on määritelty (tällä on merkitystä, jos koonta peilataan kokoonpanossa), anon piirustuksessa ja onko kyseessä suunnitteluautomatti.
• Piirrepuun pääsymbolin tilannekohtaisella toiminnolla Ominaisuudet saat auki dialogin, jossa voit vaihtaa ominaisuuksia.

Nimiketiedot:

• Analyysi kertoo mallin nimikkeen tunnuksen tai tunnukset ja nimikkeen kuvauksen tai nimikkeen puutteen.

Massan laskenta:

• Analysoi osan tilavuuden, massan ja painopisteen paikan sekä hitausmomentit painopisteen suhteen aktiivisena olevalta ilmiasulta.
• Samat tiedot saat toiminnolla Massa.

Mallitieto

• Analyysi luettelee jokaisen alikokoonpanon ja osan nimen ja niiden nimetyt elementit ja osan muuttujat sekä koonnassa mahdollisesti olevan ohjaavan osan tunnuksen. Analyysi kertoo myös, jos osissa on Acis-virheitä.
• Saman raportin on jo aiemmin saanut tulostettua tiedostoon valitsemalla piirrepuusta joko pääsymbolin tai jonkun haaran ja tilannekohtaisella toiminnolla: Muut toiminnot > Mallitieto tiedostoon.

Osien lukumäärä

• Analyysi kertoo erilaisten osien lukumäärän kokoonpanossa

Kokoonpanoehtojen tarkastus

• Analyysi etsii osien alimäärittelyjä ja raportoi virheenä, jos osalla on vapausasteita.
• Huomaa, että Vertex G4 ei pakota tekemään ehdoilla loppuun saakka rajoitettua kokoonpanoa. Jos et lisää osille riittävää määrää ehtoja, niin osat voivat kokoonpanon ratkaisussa liikkua pois paikoiltaan.
