Otsikkotaulu ISO 7200

Piirustusarkisto on ISO 7200 standardin mukainen

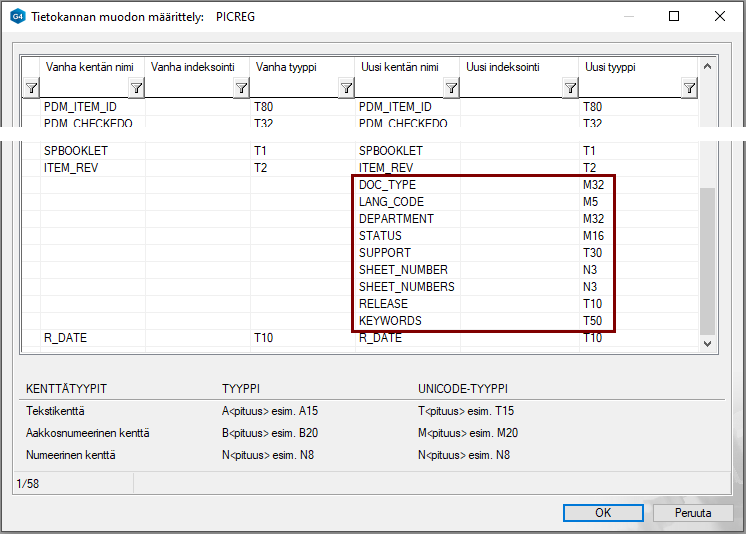

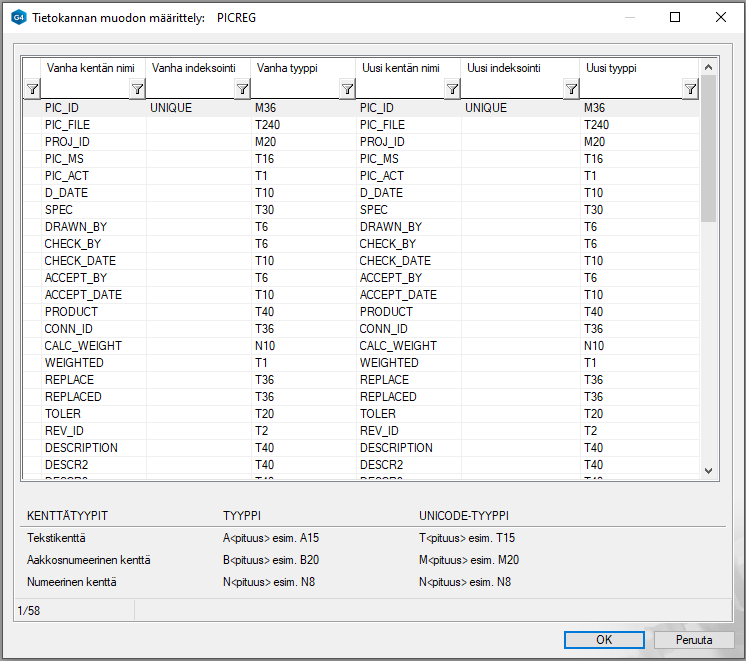

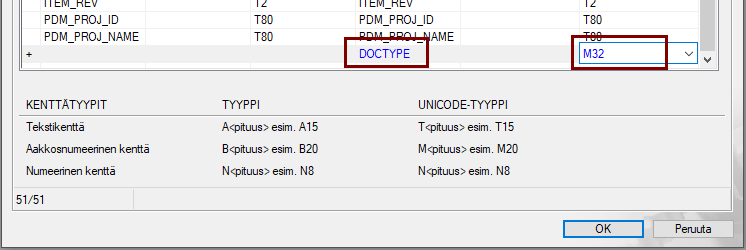

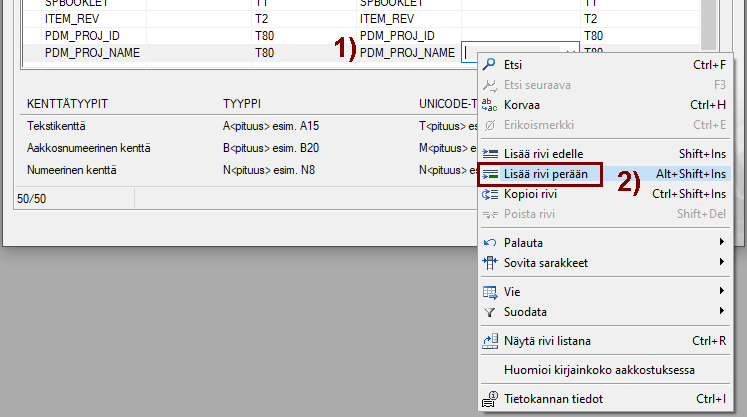

Uudistimme piirustusarkiston (d_PICREG) tietokannan sisällön ja siihen liittyvät näyttötiedostot ja apuohjelmat tukemaan ISO 7200-standardin mukaisia kenttiä. _{(Vertex ID: MEC-11222)}

Standardin mukaan pakollisia kenttiä on 8 kpl ja ne ovat:

• Omistaja. (Tämä on se kenttä, jossa on yrityksen logo ja yhteystietoja)

• Tunnistenumero (eli Piirustusnumero)

• Julkaisupäivämäärä.

• Lohkon/arkin numero.

• Otsikko (eli Kuvaus)

• Hyväksyjä.

• Tekijä. ( eli Suunnittelija)

• Asiakirjatyyppi.

Valinnaisia kenttiä, jotka ovat mukana Vertex G4:n piirustusarkistossa, ovat:

• Muutostunnus (eli Revisio)
• Lohkojen/arkkien lukumäärä.
• Lisäotsikot (eli kuvaus 2 ja kuvaus 3)
• Kielikoodi.
• Vastuullinen osasto.
• Tekninen tuki (henkilö, joka antaa tarvittaessa lisätietoja).
• Asiakirjan tila.
• Avainsanat.

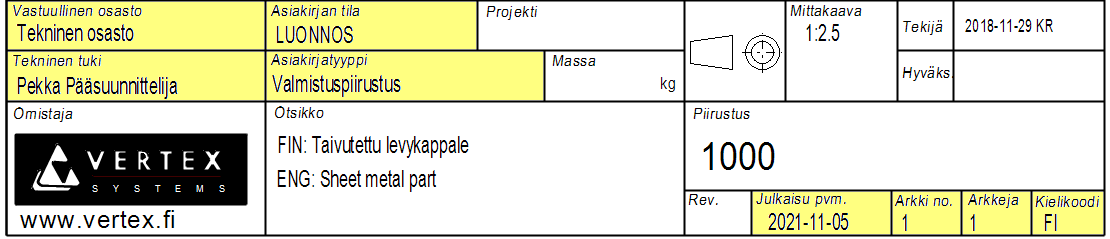

Piirustuslomakkeen otsikkotaulu on ISO 7200 standardin mukainen

Otsikkotauluun on lisätty kentät seuraavia tietoja varten

• Vastuullinen osasto.
• Tekninen tuki.
• Asiakirjan tila.
• Asiakirjan tyyppi.
•  Julkaisupäivämäärä.
• Arkin (Lohkon) numero
• Arkkien (Lohkojen) lukumäärä
• Kielikoodi (Kertoo piirustuksessa käytetyn kielen)

Voit käyttää uusia esimerkkilomakkeita, kun teet (teetät) omaan toimintaanne sopivat lomakkeet. Uudet lomakkeet löytyvät

• G4: symbolit/vakiot/Lomakkeet_ISO7200-kansiosta.
• G4-Flow: symbolit/vakiot/Flow-lomakkeet_ISO7200-kansiosta.

Otsikkotaulusta on poistettu Tarkastanut-kenttä, vaikka se on edelleen jätetty arkistokortille

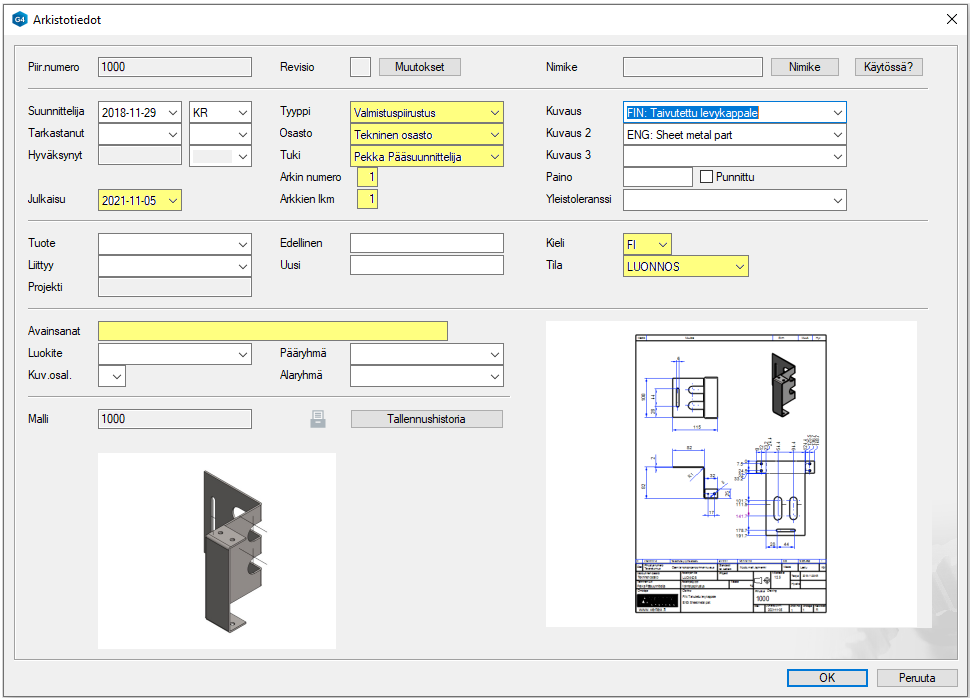

Piirustusarkistokortti on uudistettu

Arkille on lisätty uudet kentät, mutta sinne on jätetty myös vanhoja kenttiä, kuten Tuote, Liittyy, Edellinen ja Uusi, koska ne ovat vielä joillain asiakkaillamme käytössä.

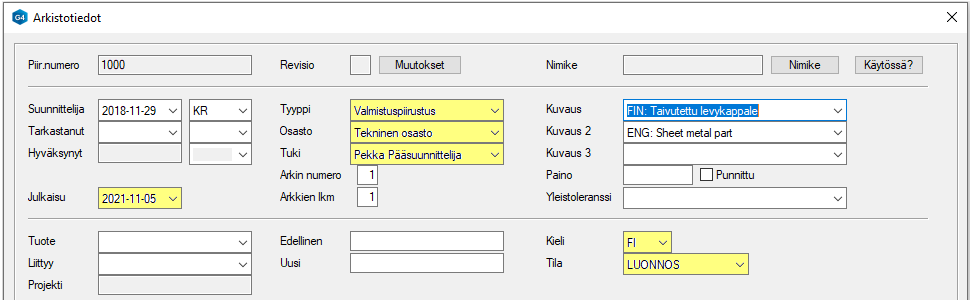

Käytä uusia esivalintoja arkistokortilla

Seuraavilla kentillä on esivalintapainike, jolla voit hakea tietoa:

• Tyyppi. Hakee tietoa tietokannasta Dokumenttityyppi (d_DOCUMTYPE)
• Osasto. Hakee tietoa tietokannasta Osasto (d_DEPARTMENT)
• Tuki. Hakee tietoa käyttäjätietokannasta (d_MBOX_P)
• Kieli. Hakee tietoa kielitietokannasta (d_LANGUAGE)
• Tila.  Hakee tietoa tilatietokannasta (d_STATUS)
• Julkaisu. Avaa kalenterisovelluksen julkaisupäivämäärää varten.

Täydennä uusia tietokantojen sisältö

Käyttöliittymän tietokantoihin löydät:

• Järjestelmä > Sovellus

Huomaa, että tämä edellyttää, että shared/setup/DBMENU on uudistettu.

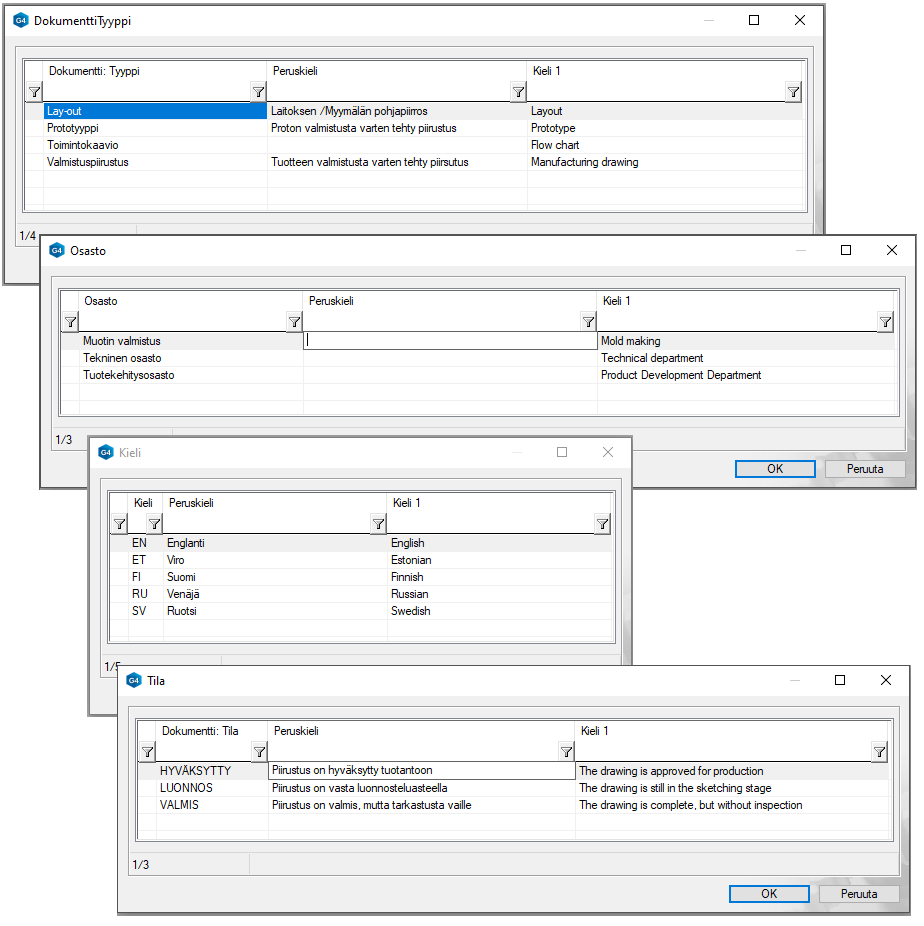

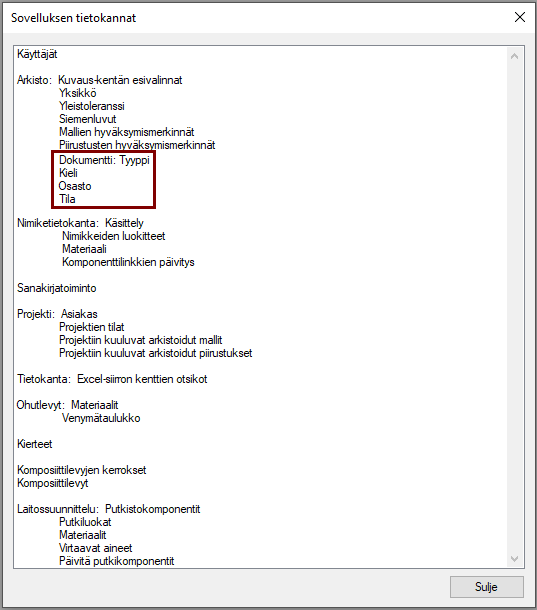

Alla kuvat uusien tietokantojen käyttöliittymästä

Uudista shared/setup/DBMENU-tiedosto kopioimalla

DBMENU-tiedostossa määritellään mitä toimintoja yllä kuvatussa Sovelluksen tietokannat-valikossa on esillä.

• Jos teillä ei ole tuossa valikossa mitään asiakaskohtaisia muutoksia, niin saat uudet valinnat (kehystetty punaisella edellisessä kuvassa) kopioimalla toimituspaketin mukana tulleen DBMENU-tiedoston vanhan paikalle.

1) Pura asennuspaketin sisältä löytyvä shared.zip, esim. C:\tmp-kansioon.

2) Nimeä vanha ../vxg4(_srv)/shared/setup/DBMENU esim. nimelle DBMENU.old

3) Kopioi asennuspaketin mukana tullut shared/setup/DBMENU käytössäsi olevan Vertex G4-järjestelmän ../vxg4(_srv)/shared/setup/DBMENU-tiedosto päälle.

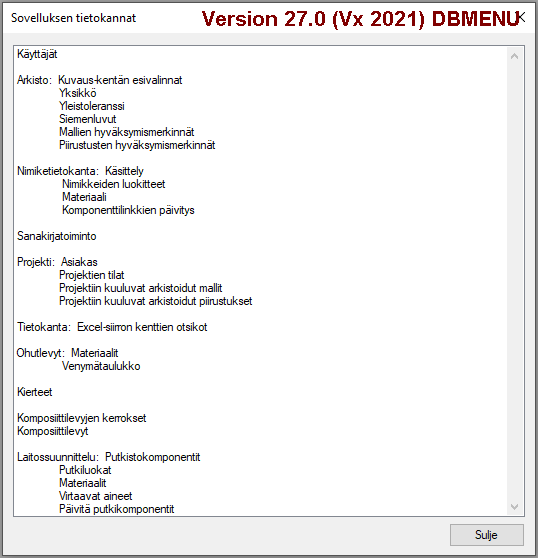

Alla vertailua varten version 27.0 (Vertex 2021) Sovelluksen-tietokannat (DBMENU) toimituksen mukainen sisältö, joka siis tarvitse täydennyksiä:

tai uudista BDMENUN sisältöä, lisäämällä seuraavat rivit

Jos teillä DBMENU eli Sovelluksen tietokannat-valikkoa on itse muokattu, niin silloin tuota menua pitää muokata (esim. Notepad-teksturilla).

Varmuuskopioi vanha ../vxg4(_srv)/shared/setup/DBMENU esim. nimelle DBMENU.old

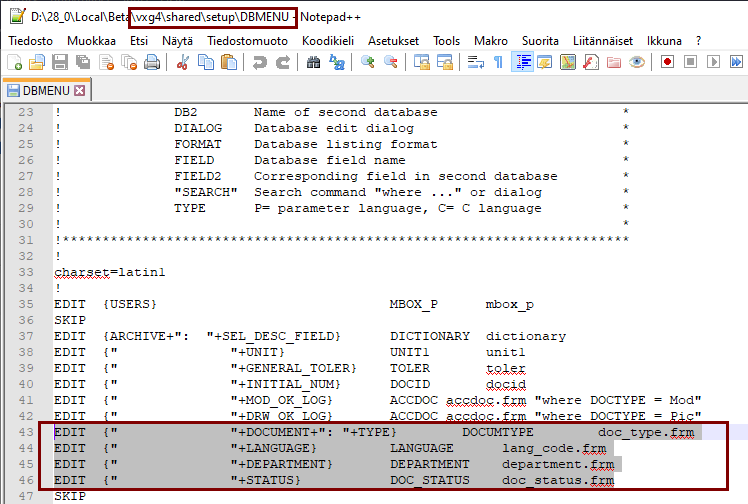

Avaa DBMENU teksturiin ja lisää sinne rivit:

EDIT {" "+DOCUMENT+": "+TYPE} DOCUMTYPE doc_type.frm

EDIT {" "+LANGUAGE} LANGUAGE lang_code.frm

EDIT {" "+DEPARTMENT} DEPARTMENT department.frm

EDIT {" "+STATUS} DOC_STATUS doc_status.frm

Täydennä tarvittaessa custom/texts/ALIAS-tietostoa

• Jos teillä ei ole kansiossa ../vxg4(_srv)/custom/texts tiedostoa ALIAS, niin teidän ei tarvitse tehdä mitään.
• Huomaa, että vaikka suosittelemme että asiakaskohtaisesti muokattu ALIAS-tiedosto tallennetaan custom/texts-kansioon, voi se joillain asiakkailla sijaita myös ../vxg4(_srv)/shared/texts-kansiossa.

ALIAS-tiedoston määrityksiä tarvitaan, kun piirustuksen otsikkotaulun tiedot täydentyvät piirustusarkistolla olevilla tiedoilla.

1) Pura asennuspaketin sisältä löytyvä shared.zip, esim C:\tmp-kansioon.

2) Kopioi vanha ../vxg4(_srv)/custom/texts/ALIAS esim. nimelle ALIAS.old

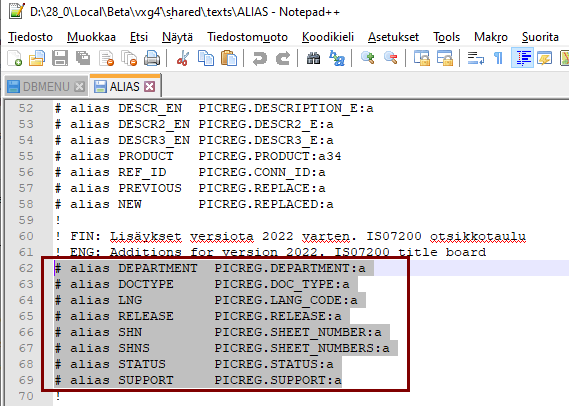

3) Avaa ALIAS teksturiin ja lisää sinne rivit:

# alias DEPARTMENT PICREG.DEPARTMENT:a

# alias DOCTYPE PICREG.DOC_TYPE:a

# alias LNG PICREG.LANG_CODE:a

# alias RELEASE PICREG.RELEASE:a

# alias SHN PICREG.SHEET_NUMBER:a

# alias SHNS PICREG.SHEET_NUMBERS:a

# alias STATUS PICREG.STATUS:a

# alias SUPPORT PICREG.SUPPORT:a

Lisää puuttuvat tietokannat

Versiosta 28.0.00 alkaen toimituspaketissa on mukana vxg4/shared/dbases-kansiossa seuraavat tietokannat: Dokumentin tyyppi, piirustuksen kielikoodi, vastuullinen osasto ja dokumentin tila.

• Nämä tietokannat eivät päivity automaattisesti vanhojen asennusten vxg4/shared/dbases-kansioon, vaan niihin ne täytyy kopioida erikseen.

Pura asennuspaketin tiedosto data/shared.7z jonnekin, esim: C:\temp-kansioon (ei missään nimessä olemassa olevan kansion vxg4 päälle)

Varmista, ettei teillä ole vxg4(_srv)/shared/dbases-kansiossa alla lueteltuja tiedostoja (jotka joku olisi sinne joskus itse perustanut jotain tarkoitusta varten).

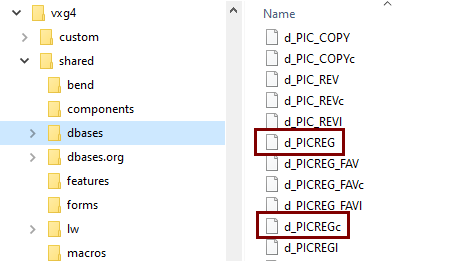

Kopioi kahdeksan tiedostoa puretusta paketista joko käyttämäsi tiedostopalvelimen (vxg4_srv/shared/dbases) tai yksittäisasennuksen (vxg4/shared/dbases) kansioon:

• d_DEPARTMENT (Vastuullinen osasto)
• d_DEPARTMENTc
• d_DOC_STATUS (Dokumentin tila)
• d_DOC_STATUSc
• d_DOCUMTYPE (Dokumentin tyyppi)
• d_DOCUMTYPEc
• d_LANGUAGE (Piirustuksen kielikoodi)
• d_LANGUAGEc

Saat em. tietokannat myös jos lataat paketin ISO7200Databases.zip tästä.

Projekti-kentän sisällön tuonti otsikkotauluun G4-Flow-käytössä

• Jos teillä ei ole kansiossa ../vxg4(_srv)/custom/texts tiedostoa ALIAS, niin teidän ei tarvitse tehdä mitään.
• Huomaa, että vaikka suosittelemme että asiakaskohtaisesti muokattu ALIAS-tiedosto tallennetaan custom/texts-kansioon, voi se joillain asiakkailla sijaita myös ../vxg4(_srv)/shared/texts-kansiossa.

Jos käytätte Vertex Flow'ta ja G4:ää ja haluatte että piirustukseen liittyvä projekti-tieto päivittyy uusiin lomakkeisiin (symbolit/vakiot/Flow-lomakkeet_ISO7200), niin poistakaa ../vxg4(_srv)/custom/texts/ALIAS-tiedostosta kommenttimerkki ! (eli huutomerkki) rivin alusta:

!# alias PDMPROJECT PDMPROJECT.OBJCODE:a

Rivin oikea muoto on:

# alias PDMPROJECT PDMPROJECT.OBJCODE:a
