Piirustukset 2022

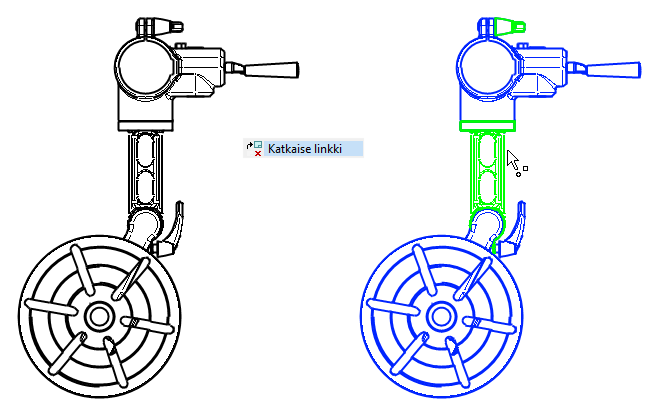

Projektion linkin katkaisu tekee osien viivoista ryhmiä
Joissain tapauksessa 3D-mallista tehdyn piirustuksen projektiosta halutaan katkaista linkki malliin ja jatkaa piirtämistä käsin. Tällöin saattaa olla tarpeen poistaa joidenkin osien geometria kokonaan.
- Nyt se onnistuu helposti, koska jokaisen osan piirustusgeometria muodostaa oman ryhmän.
- Aikaisemmin linkin katkaisu jätti jälkeensä vain yksittäisiä viivoja, jolloin "toistensa lomassa" olleiden osien geometrian poisto oli työläämpää.
Linkin katkaisun jälkeen voit valita ryhmiä yksitellen tai aitaamalla ja poistaa valitun geometria. (Vertex ID: MEC-11115).
Tämä ominaisuus esiteltiin jo versiossa 27.0.03 (helmikuussa 2021).
Lisää muutosmerkki piirustukseen
Muutosmerkkiä käytetään piirustuksessa osoittamaan muutettua kohtaa, jotta muutos olisi helposti havaittavissa piirustuksesta. (Vertex ID: MEC-11203)
Merkki löytyy kansiosta: Symbols/lomakkeet (Symbols/vakiot/lomakkeet)
- Muutosmerkki hakee tunnukseksi automaattisesti viimeisen muutostietokannassa (d_PIC_REV) ao. piirustusta koskevan muutoksen.
- Jos haluat lisätä jonkun muun tunnuksen, niin pura symboli ja muokkaa tunnus-tekstiä.
- Muutosmerkki skaalautuu piirustuksen lisäyshetken mittakaavan mukaan, mutta ei skaalaudu uudelleen, jos piirustuksen mittakaavaa myöhemmin muutetaan. Tällöin skaalaaminen täytyy tehdä ryhmän siirron avulla.
Huomaa, että muutosmerkki ei näy kohdistimessa kun osoitat merkin paikkaa.
Halkaisijamerkki tulee nyt aina ympyrän mittaan
Piirustuskäytäntö on muuttunut standardin SFS-EN ISO 128 uudistuksen myötä ja nykyään halkaisijamerkki vaaditaan mittaluvun eteen, vaikka kyseessä onkin ilmiselvä ympyrä. Tämä oletusasetus tulee voimaan versiossa 28.0.00. (Vertex ID: MEC-11221)
- Jos käyttäjä haluaa poiketa standardista ja jatkaa mitoittamista vanhaan tyyliin, niin se onnistuu muuttamalla mitoitusasetusta.

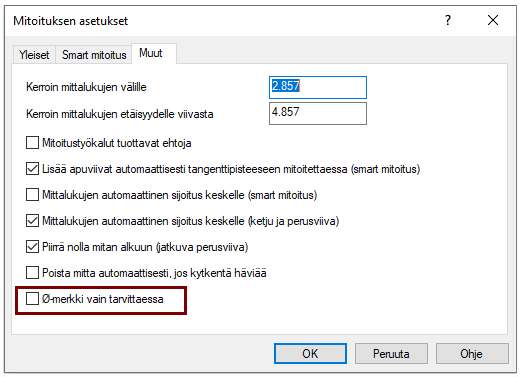

- Piirustus -välilehti > Mitat-ryhmä > Mitoitus > Asetukset > Muut.
- Valitse rivi "Ø-merkki vain tarvittaessa", jos haluat että ympyrän mitoitukseen ei lisätä Ø-merkkiä.

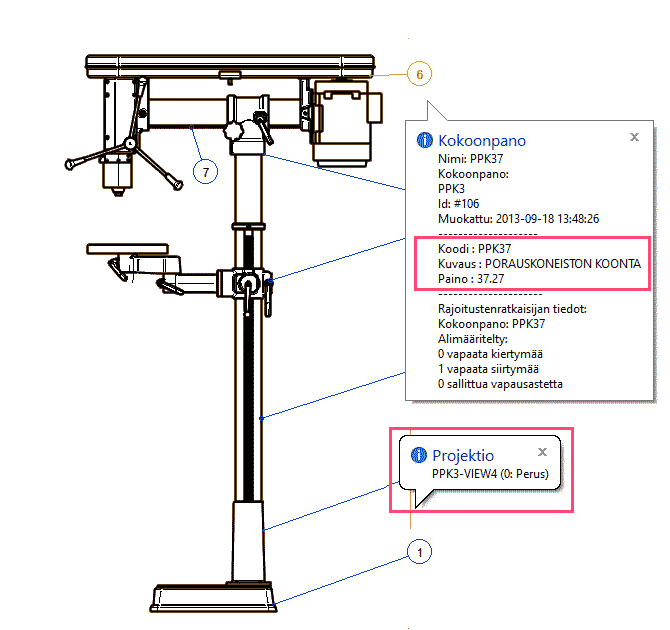

Vihjeteksti näyttää nyt enemmän tietoa
Kohdistimen vihjeteksti kertoo nyt projektion nimen ja osanumeropallojen kohdalla osan yleistiedot. Osien tunnistaminen piirustuksesta on nyt entistä helpompaa. (Vertex ID: MEC-7346).
