Käyttöliittymä 2022

Säädä valitun osan visuaalista esittämistä mieleiseksesi

Nyt voit itse vaikuttaa siihen, milla lailla kokoonpanosta valittu osa "nostetaan esiin".

• Katso kuvasarjaa vieressä.

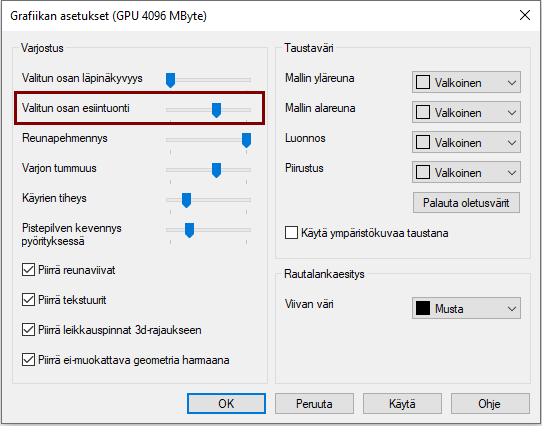

• File > Käyttäjäasetukset > Grafikka.
• Liukukytkimellä voit säätää arvon 0... 100 %

Tämä mahdollisuus esiteltiin jo versiossa 27.0.02 (tammikuussa 2021).

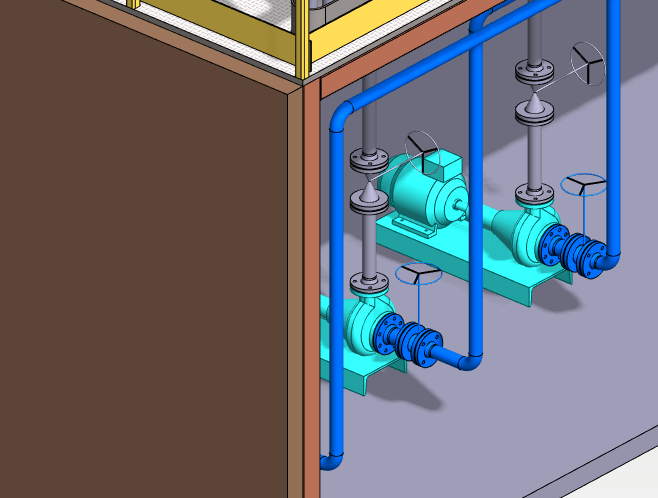

Arvo 0%

• Piilossa olevaa osaa ei näytetä lainkaan.

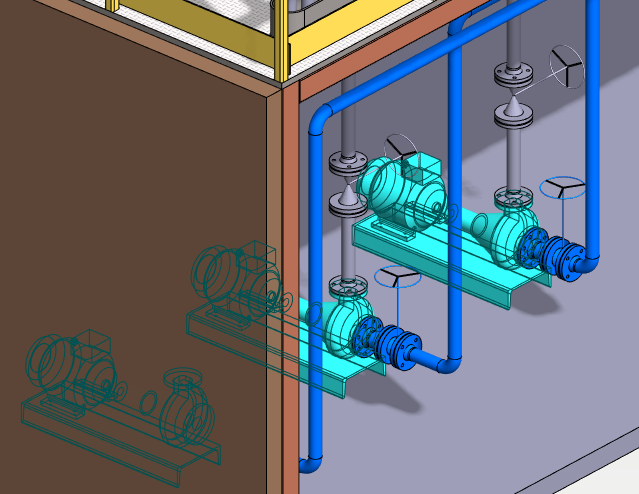

Arvo 1 %

• Piilossa olevan osan reunaviivat tuodaan näkyville.

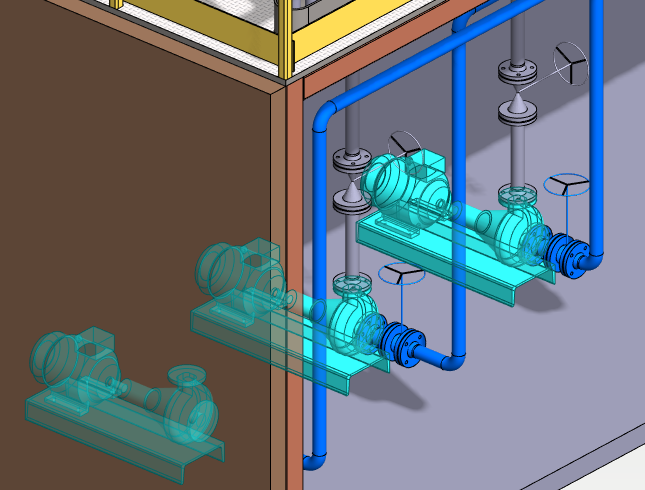

Arvo 25 %

• Piilossa olevan osan pintoja tuodaan näkyville. Osa peittää 25% näkyvästä geometriasta.

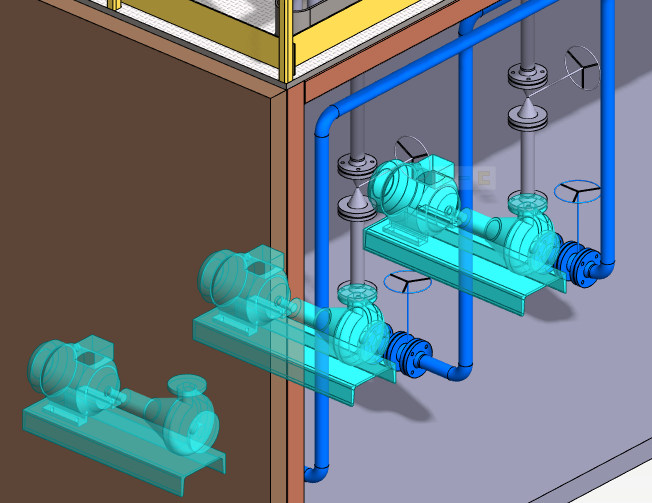

Arvo 50 %

• Piilossa olevan osan pintoja tuodaan näkyville. Osa peittää 50% näkyvästä geometriasta.

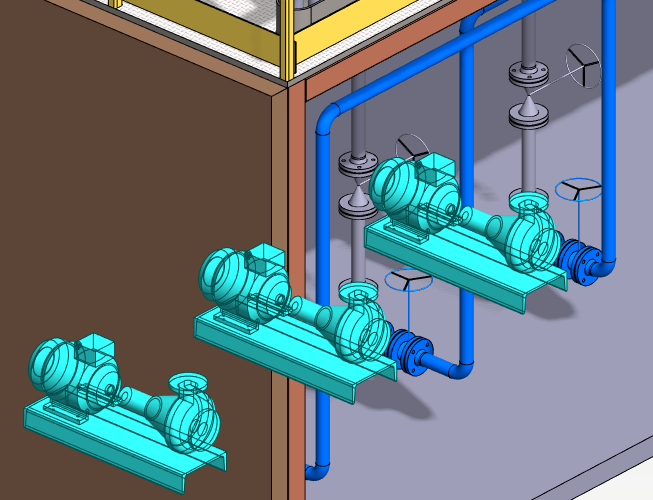

Arvo 100 %

• Piilossa oleva osa visualisoidaan samoin, kuin näkyvillä oleva osa. Eli osa peittää kokonaan edessään näkyvän geometrian.

Visualisointimateriaalin muokkaus on mahdollista vain osamallissa

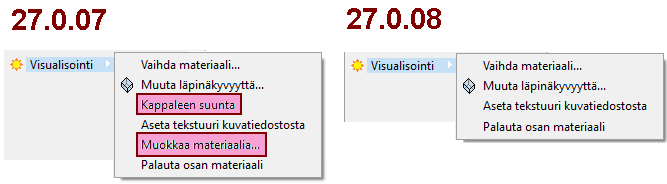

Kun kokoonpanossa on valittu osa tai osia, jolle kokoonpanossa on annettu visualisointimateriaali, niin aiemmasta poiketen tilannekohtaisesta visualisointi-valikosta puuttuu toiminnot Kappaleen suunta ja Muokkaa materiaalia.

• Nämä toiminnallisuudet ovat edelleen käytettävissä osamallissa.
• Nämä toiminnot eivät toimineet aikaisemminkaan koonnassa annetuille materiaaleille.

• Toimimattomat ominaisuudet poistettiin jo versiossa 27.0.08.

Nimikkeen asiakaskohtaisia kenttiä näytetään nyt jopa 20 kpl

Aikaisemmin asiakkaan Flow'ssa nimike-objektille lisäämiä kenttiä näytettiin Vertex G4:n nimikekortilla enintään 9 kpl. Nyt tuo määrä on nostettu 20:een. _{(Vertex ID: MEC-10434)}

• Nimikekortti tulee Vertex G4:ssä näkyviin, kun luot uuden nimikkeen ja siihen liittyvän mallin tai piirustuksen.

Muistathan, että nimikkeen luonnin jälkeen voit muokata nimiketietoja vain Vertex Flow'ssa, etkä Vertex G4:ssä.

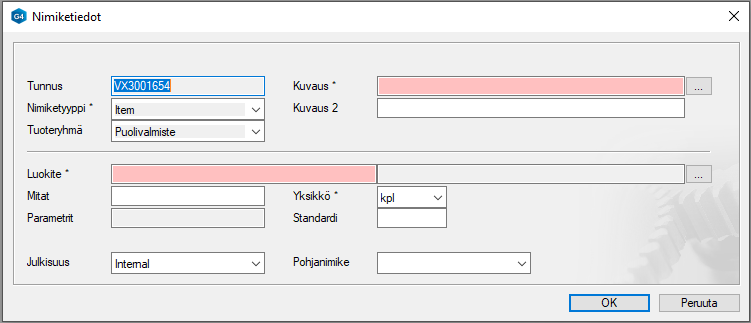

Oletusarvoinen Nimike-kortti, jos asiakas ei ole lisännyt nimikkeelle omia kenttiään

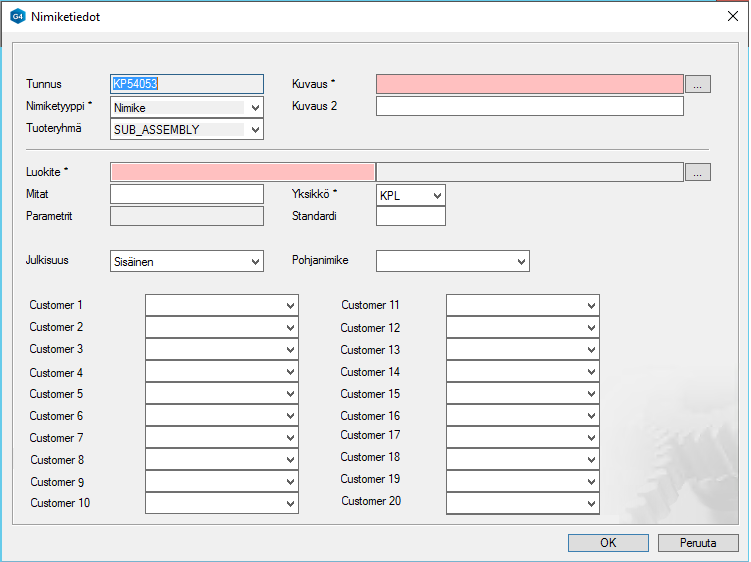

Nimike-kortti. johon on lisätty maksimimäärä (20 kpl) Vertex G4:ssä näytettäviä asiakaskohtaisia kenttiä.

• Vertex Flow'ssa nimikkeelle voi lisätä kenttiä enemmän kuin 20kpl, mutta niistä vain 20kpl näytetään Vertex G4:n kortilla.

Yleistä

Toiminnallisuudet vaativat Vertex G4:ään option 3D-sähkösuunnittelu.

Siirry Vertex ED:n sivuille ja katso asiaa tarkemmin: 3D-Johdinsarjat

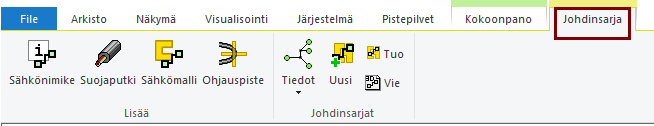

Johdinsarjojen 3D-suunnittelua varten on oma välilehti

• Välilehti avataan kokoonpanovälilehden viereen ja se sisältää johdinsarjojen 3D-suunnitteluun tarvittavat toiminnallisuudet.
