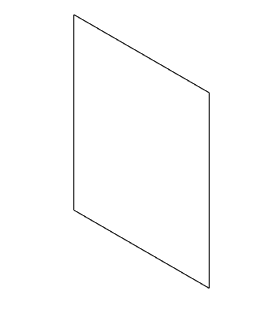

1. Kehys, jiiritrimmattu

Harjoitus 1: Kehys

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.

Tässä harjoituksessa opimme

• Ohjakäyräosan (skeleton / jigi) käytön profiilirakenteiden mallintamisessa.
• Profiilin lisäys ohjauskäyrälle siten että automaattinen jiiri-trimmaus on valittuna.
• Luomaan mallille piirustuksen.
• Profiililuettelon eli katkaisulistan generointi tekstitiedostoon.
• Profiililuettelon eli katkaisulistan generointi Exceliin.
• Profiililuettelon eli katkaisulistan generointi kuvalliseksi katkaisulistaksi.
• Profiilien mittojen muuttamisen ohjauskäyräosaa muokkaamalla.

Käytetyt toiminnot:

• Uusi paikallinen osa kokoonpanoon.
• Luonnostelu: Kahden pisteen suorakulmio ja mitoitus.
• Lisää > Profiili.
• Piirustus > Uusi.
• Osaluettelo.
• Osan muokkaus kokoonpanossa.
• Luonnoksen muokkaus.
• Ratkaise (profiilit ohjauskäyrä-geometrian muokkauksen jälkeen).

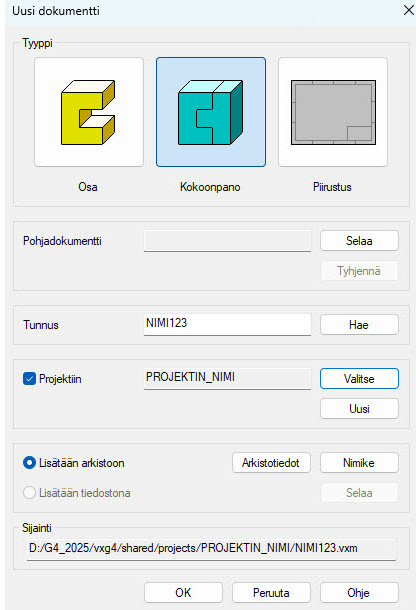

Tee uusi kokoonpanomalli

• File > Uusi > Kokoonpano.
• Syötä mallin tunnus.
• Täytä arkistotiedot (Arkistot. painike).
• Valitse olemassa oleva projekti tai tee uusi projekti.
  • Valitse = Selaile projekteja ja valitse projekti.
  • Uusi = Perusta uusi projekti ja syötä projektin tiedot.
• OK.

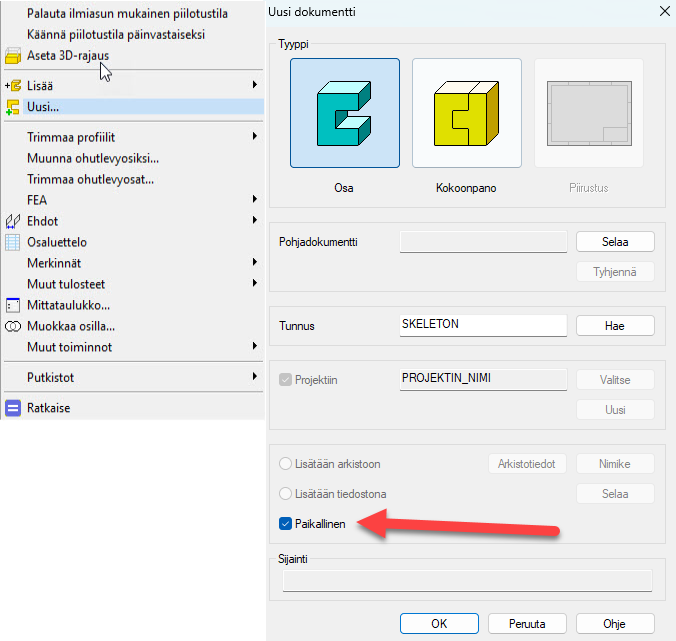

Tee uusi ohjauskäyrä-tyyppinen osa

• Tilannekohtainen toiminto: Uusi ja sitten Osa.

  • Valitse: Paikallinen.

  • Anna nimi, esim. SKELETON tai JIGI.

Ohjauskäyrä profiilirakenteen perustana

Suosittelemme vahvasti, että ensin mallinnetaan ohjauskäyrä, jota käytetään ohjaamaan profiilien mallintamista kokoonpanoon.

• Kun ohjauskäyrää muutetaan, muuttuvat myös profiilien pituudet helposti.

Profiileita voidaan lisätä kokoonpanoon myös ilman ohjauskäyrää tai profiileita voidaan mallintaa käyttämällä hyväksi myös muiden osien tai profiilien reunaviivoja.

• Ilman ohjaavaa käyrää mallinnetut profiilit lukittuvat paikoilleen ja ne voidaan paikoittaa keskenään myös ehdoilla sen jälkeen, kun ns. kiinnitys on ensin irrotettu.

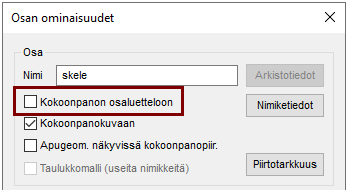

Määritä, ettei ohjauskäyrä osa tule osaluetteloon

• Tilannekohtainen toiminto: Ominaisuudet.

• Poista valinta: Kokoonpanon osaluetteloon, sillä tätä osamallia ei haluta osaluetteloon, onhan se täysin "aineeton" osa.

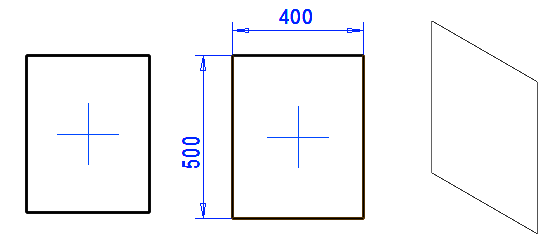

Luonnostele ohjauskäyrä

• Tilannekohtainen toiminto: Uusi luonnos > Pysty(XZ)-tasoon.
• Luonnostele suorakulmio ja anna sille mitat; 500 ja 400.
• Toimenpide: Ohjauskäyrä.

Häviääkö ohjauskäyrä näkyvistä

Jos luonnoksesta poistumisen ja ohjauskäyrä-toimenpiteen jälkeen ohjauskäyrää ei näy, niin se johtuu siitä, että apugeometria on piilotettu.

• Palauta (ja piilota) apugeometria näkyviin



  -näppäimellä.

Poistu osamallinnustilasta kokoonpanoon

• OK-toiminta palaa muokattavana olevasta osamallista (SKELETON) kokoonpanoon.

Lisää profiilit

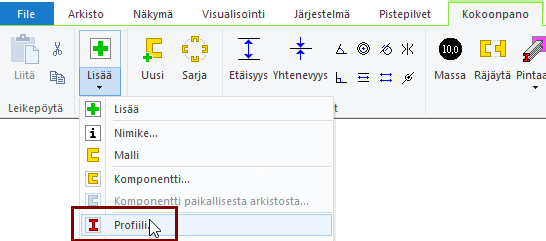

• Tilannekohtainen toiminto: Lisää > Profiili.

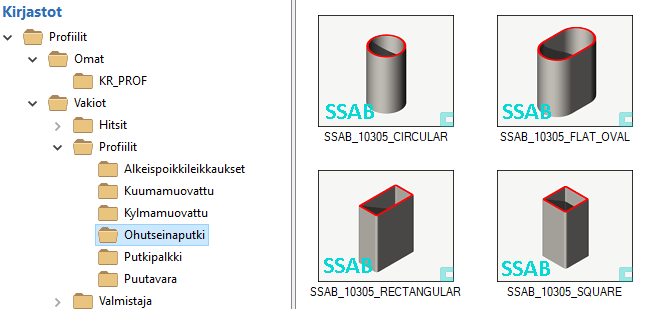

• Vallitse profiili kirjastosta Profiilit > Ohutseinäputki > SSAB_10305_SQUARE (Nelikulmainen ohutseinäputki).
• Valitse koko: SSAB_50x2.

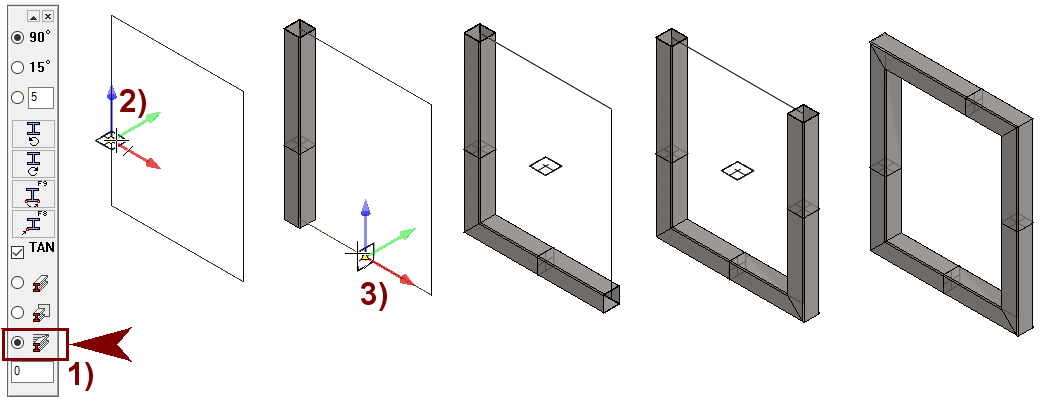

• Valitse trimmaustavaksi: Automaattitrimmaus Jiiriin, kuvassa 1).
• Osoita ohjauskäyrän viiva, kuvassa 2).
• Valitse toinen ohjauskäyrän viiva, kuvassa 3).
• Osoita myös kolmas ja neljäs viiva.
• Lopeta profiilien lisäys



  -näppäimellä tai tilannekohtaisella toiminnolla OK.

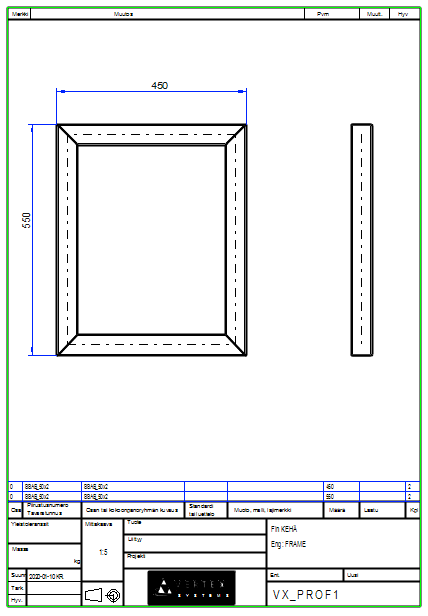

Tee mallille piirustus

• Valitse piirrepuusta: Piirustukset.
• Tilannekohtainen toiminto: Uusi piirustus.
  • Mittakaava: 1:5
  • Lomake: A4
  • Projektiot: edestä ja vasemmalta.
  • Tangentiaaliset viivat: Ohuena viivana.
  • OK etenee arkistotietojen antoon.

Piirustuksen luonti

Katso tarkemmat ohjeet osamallinnuskurssin harjoituksesta: 2. Mallin piirustus

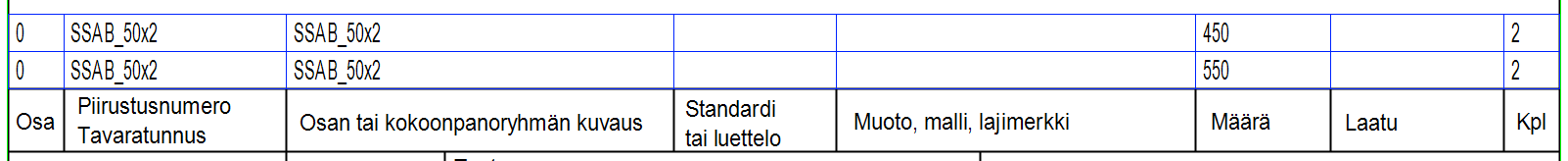

Piirustukseen tulostuu osaluettelo, jossa on mm profiilin pituudet määrä-kentässä.

Tallenna piirustus

• File > Tallenna tai paina



  tai





  .
• Muista, että malli pitää tallentaa piirustuksen luonnin jälkeen kertaalleen, jotta mallin piirrepuuhun, kohtaan Piirustukset, jää talteen piirustuksen tunnus, jota kautta voit myöhemmin lukea piirustuksen.

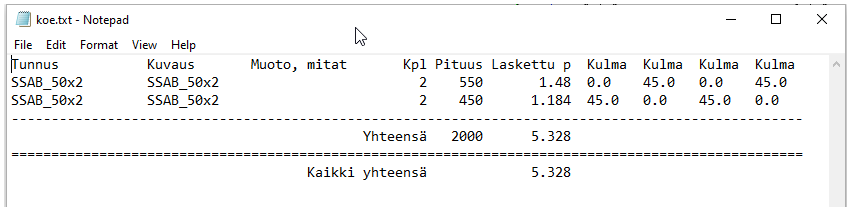

Tulosta katkaisulista tekstitiedostoon

Voit tulostaa kokoonpanomallissa olevista profiileista katkaisulistan tekstitiedostoon seuraavasti:

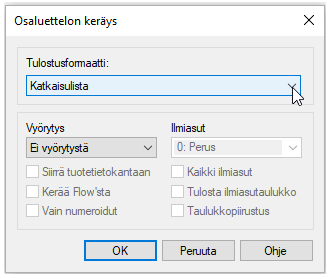

• Tilannekohtainen toiminto: Osaluettelo.
• Valitse tulostusformaatiksi: Katkaisulista.
• Anna tiedostolle nimi ja valitse hakemisto.

Tässä luettelossa näkyvät myös katkaisukulmat.

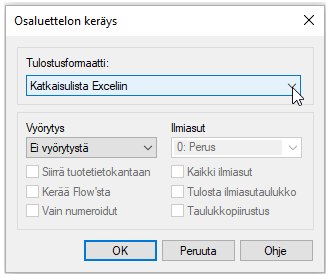

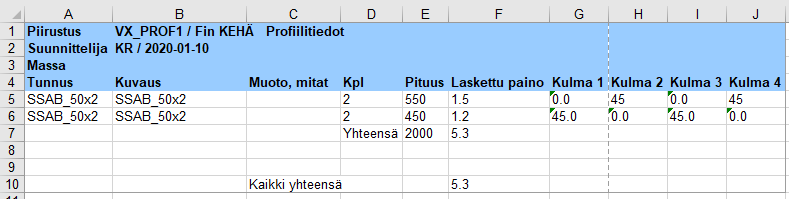

Tulosta katkaisulista Exceliin

• Tilannekohtainen toiminto: Osaluettelo.
• Valitse tulostusformaatiksi: Katkaisulista Exceliin.
• Riippuen Excelin asetuksista:
  • Excel avataan ja sinne generoituu katkaisuluettelo.
  • Excel avautuu, mutta ohjelma pyytää lupaa makrojen suoritukseen.
  • Excel ei edes avaudu, koska makrojen suoritus on kielletty.
• Anna tiedostolle tarvittaessa nimi ja tallenna se.

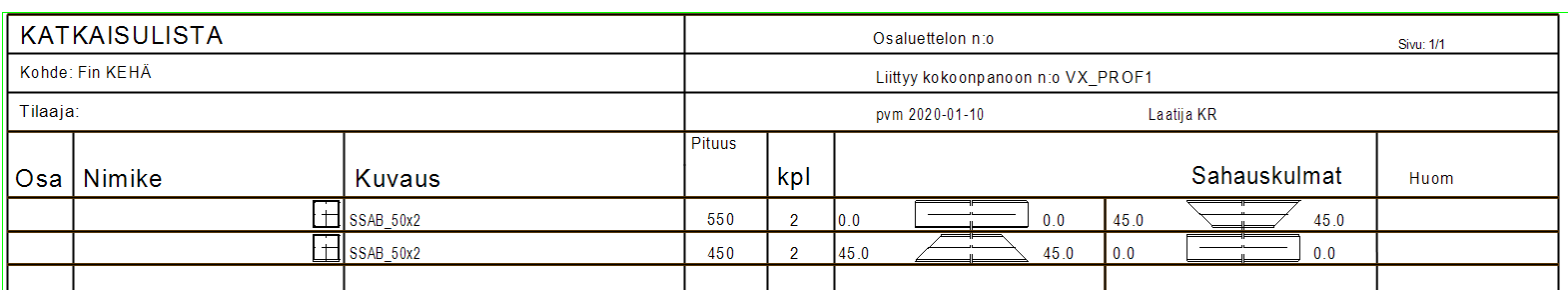

Tulosta kuvallinen katkaisulista

• Tilannekohtainen toiminto: Osaluettelo.

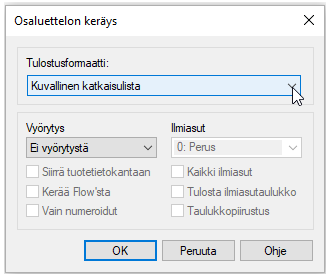

• Valitse tulostusformaatiksi: Kuvallinen katkaisulista.
• Ohjelma generoi katkaisulistan Vertex-piirustukseksi, jonka voit tulostaa.
  • Ohjelma mahdollistaa sen, että piirustus tallennetaan arkistoon ja se näkyy myös mallin piirrepuussa.
  • Huomaa kuitenkin, ettei tällainen kuvallinen katkaisulista-piirustus ole päivittyvä, eli jos malli muuttuu, niin tämä piirustus ei muutu.

Tallenna malli

• File > Tallenna tai paina



  tai





  .

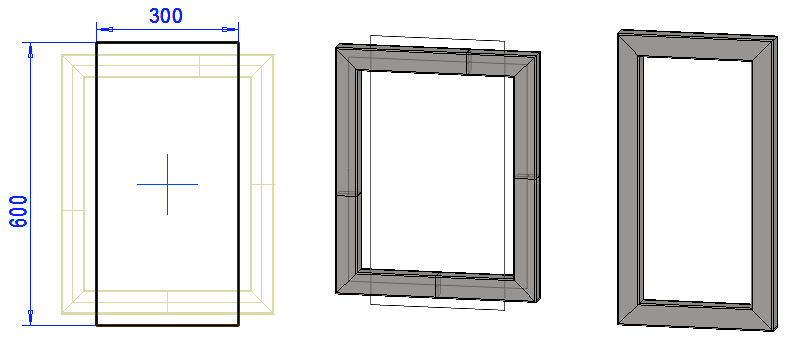

Muokkaa profiilikehän kokoa

Muokkaa ohjauskäyräosaa SKELETON:

• Valitse piirrepuusta malli: SKELETON.
• Ota tilannekohtainen toiminto: Muokkaa.
• Valitse osamallin piirrepuusta piirre: Ohjauskäyrä.
• Ota tilannekohtainen toiminto: Muokkaa luonnosta.
• Muuta mittoja: 500 > 600 ja 400 > 300.
• Poistu luonnoksesta: OK.

Palaa osamallista kokoonpanoon: OK.

Päivitä mallin profiilit ohjauskäyrän mittoihin:

• Tilannekohtainen toiminto: Ratkaise.

Avaa piirustus ja päivitä se

• Näet, että myös piirustuksen osaluettelotiedot muuttuvat.
