Tässä harjoituksessa opimme

3D-luonnostelua.
Profiilin poikkileikkauksen kiinnityspisteen vaihdon.
Profiilin poikkileikkauksen pyörittelyn ennen sijoitusta.
Raon jättämisen profiilin päihin samalla kun profiilia ollaan lisäämässä.

Video

Kesto 2min 35sek

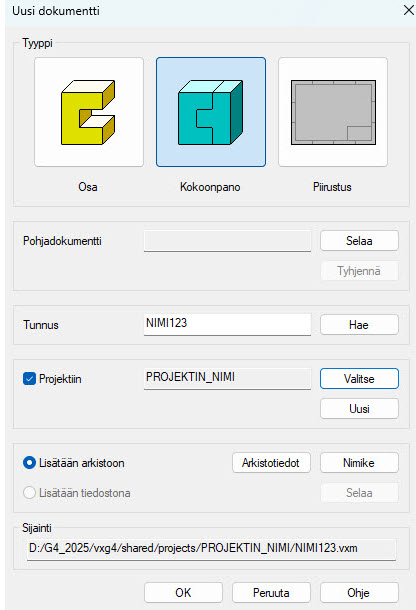

Tee uusi kokoonpanomalli

File > Uusi > Kokoonpano.
Syötä mallin tunnus.
Täytä arkistotiedot (Arkistot. painike).
Valitse olemassa oleva projekti tai tee uusi projekti.
- Valitse = Selaile projekteja ja valitse projekti.
- Uusi = Perusta uusi projekti ja syötä projektin tiedot.
OK.

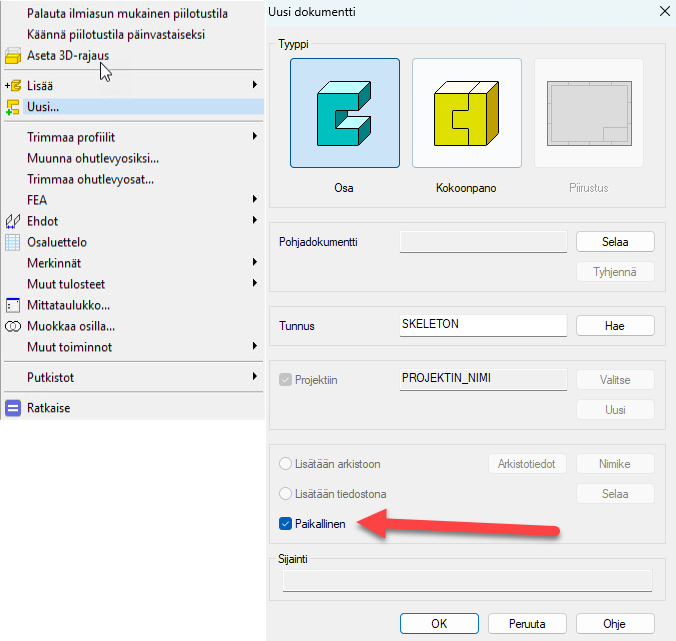

Tee uusi ohjauskäyrä-tyyppinen osa

Tilannekohtainen toiminto: Uusi ja sitten Osa.
- Valitse: Paikallinen
- Anna nimi, esim. SKELETON tai JIGI.

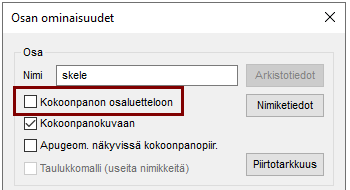

Määritä, ettei ohjauskäyrä osa tule osaluetteloon

Tilannekohtainen toiminto: Ominaisuudet.
Poista valinta: Kokoonpanon osaluetteloon, sillä tätä osamallia ei haluta osaluetteloon, onhan se täysin "aineeton" osa.

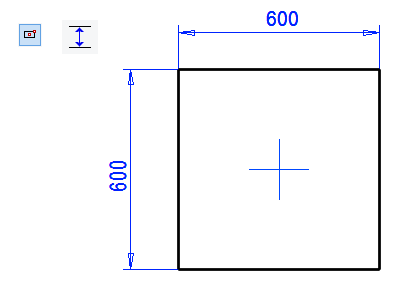

Mallinna pohjan ohjauskäyrä

Tilannekohtainen toiminto: Uusi luonnos > Vaaka(XY)-tasoon.
Piirrä suorakulmio symmetrisesti keskiristille.
Mitoita se: 600.

Toimenpide:

Ohjauskäyrä.

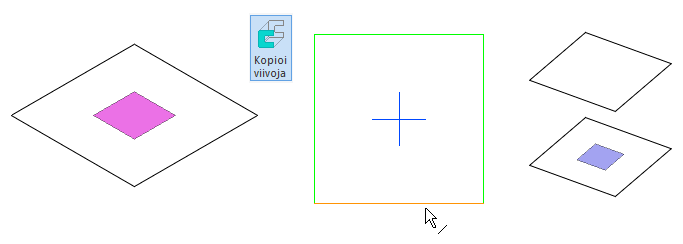

Mallinna kannen ohjauskäyrä

Ota vaaka(XY)-taso näkyviin, ellei se jo ole näkyvissä. (Piirrepuusta: Palauta).
Valitse aputaso ja tilannekohtainen toiminto: Uusi luonnos > yhdensuuntaisesti.
- Anna mitaksi 600 ja kaavaksi KORK.
Tilannekohtainen toiminto: Viiva > Kopioi luonnostasoon tai valintanauhasta
Osoita viivat ja viimeistele kopiointi tilannekohtaisella toiminnolla OK.
Toimenpide: Ohjauskäyrä.

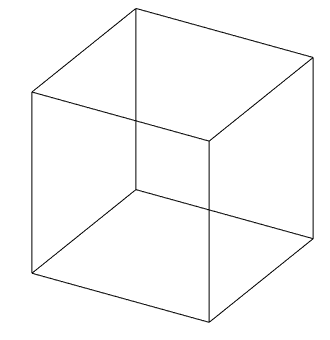

Käännä mallia siten että näet pohjan ja kannen ohjauskäyrät.

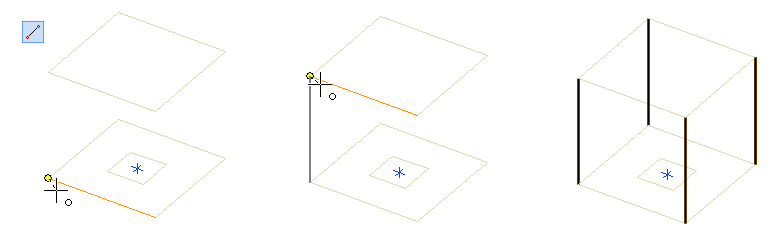

Mallinna pystyviivat

Tilannekohtainen toiminto: Uusi luonnos > 3D luonnos.
Piirrä neljä janaa siten että kohdistin nappaa kiinni viivojen päistä.
Poistu 3D-luonnostilasta tilannekohtaisella toiminnolla OK.
- Toimenpidettä ei erikseen kysytä, vaan 3D-luonnoksesta tulee aina automaattisesti ohjauskäyrä-tyyppistä geometriaa.

Poistu osamallista SKELETON kokoonpanomalliin tilannekohtaisella toiminnolla OK.

Lisää pohjan ja pinnan profiilit yhteen suuntaan

Tilannekohtainen toiminto: Lisää > Profiili.
Vallitse profiili kirjastosta Profiilit > Putkipalkki > SSAB_10219_SQUARE (Nelikulmainen putkipalkki).
Valitse koko: SSAB_50x50x3.

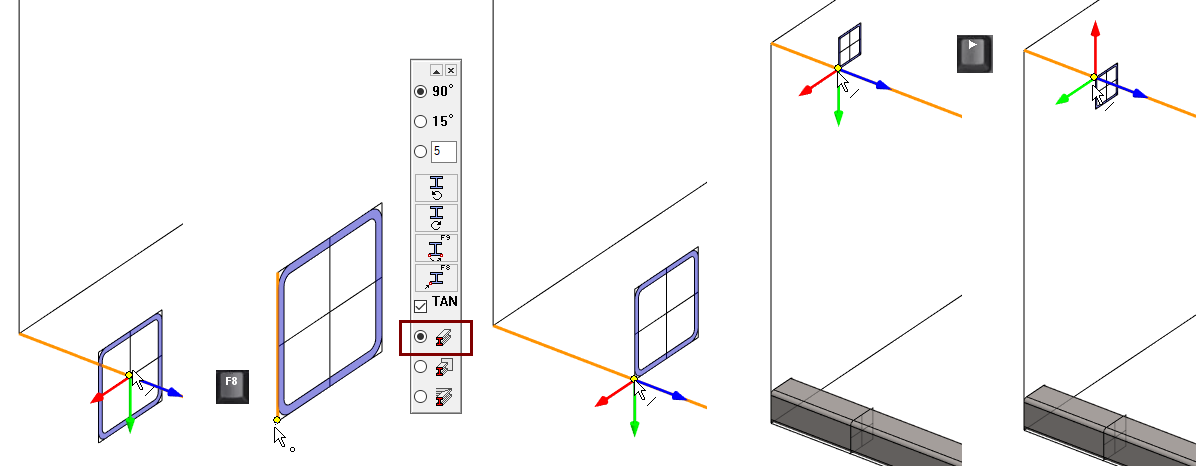

Vaihda kiinnityspiste keskeltä nurkkapisteeseen, paina

F8 tai
- Osoita kiinnityspiste (alanurkasta)
- Valitse kaksi pohjan reunaviivaa, siten että profiili tulee ohjauskäyrägeometrian sisäpuolelle.
Vaihda kiinnityspiste toiseen nurkkapisteeseen, paina

F8 tai
- Osoita kiinnityspiste (ylänurkasta)
- Valitse kaksi kannen reunaviivaa, siten että profiili tulee ohjauskäyrägeometrian sisäpuolelle.
Koska kiinnityspiste on jo nurkassa, voit vaihtoehtoisesti myös pyöräyttää profiilin oikeaan asentoon nuolinäppäimillä.

Pyöräytyssuunnat

Profiili asettuu viivalle kiinnityspisteestään siten, että sininen akseli suuntautuu viivan (positiiviseen) suuntaan.

Nuoli oikealle kääntää profiilia myötäpäivään.
Nuoli vasemmalle kääntää profiilia vastapäivään.

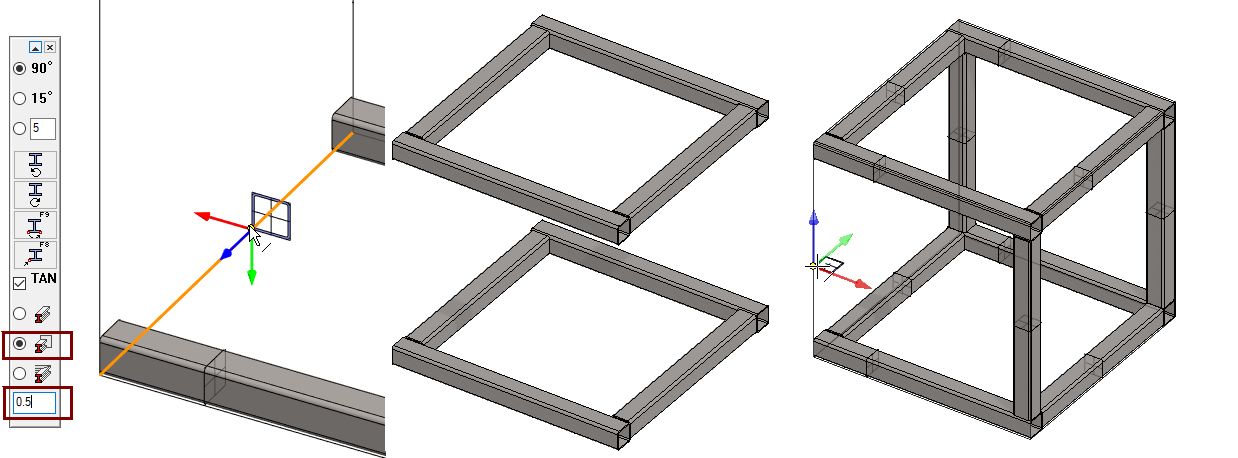

Lisää loput profiilit

Vaihda trimmaustavaksi pintaan
Jos profiilin päädyn ja liittyvän profiilin pinnan väliin halutaan jättää pieni rako, esim. hitsaussauman takia, niin anna raon suuruus valikon alimpaan kenttään.
- Tässä esimerkissä 0.5 (0,5mm) tarkoittaa sitä että profiilista tulee yhtä milliä lyhyempi, kuin on liittyvien profiilien väli, sillä rako jätetään molempiin päihin.

Tee mallille piirustus

Katso tarkemmat ohjeet osamallinnuskurssin harjoituksesta: 2. Mallin piirustus.

Tallenna malli

File > Tallenna

Tee runkorakenteesta toinen versio

Halutaan mallintaa ulkoisesti samankokoinen runkorakenne, mutta profiilinen liitokset halutaan mallintaa siten ettei avoimia putken päitä ole näkyvissä

Tallenna malli uudeksi malliksi

File > Tallenna uudeksi.
- Anna mallille tunnus ja muokkaa arkistotietoja.

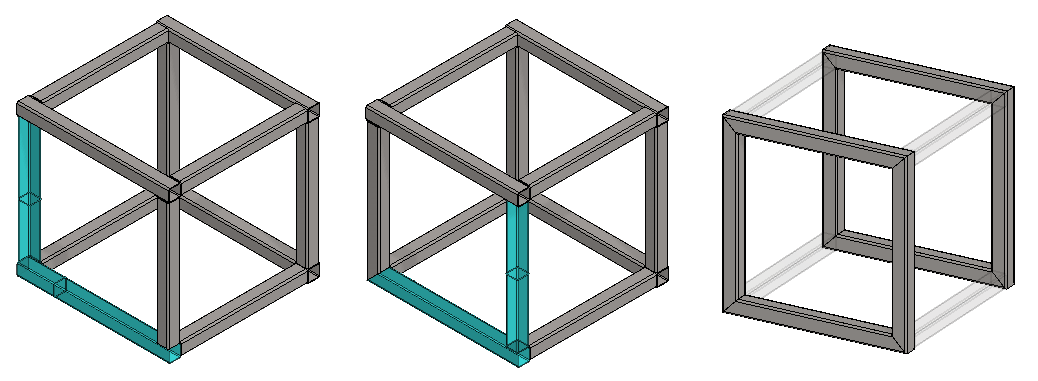

Trimmaa profiileita jiiriin

Trimmaa etu- ja takasivun profiilit jiiriin.

Valitse kaksi profiilia (jälkimmäinen

control-näppäin pohjassa).
Tilannekohtainen toiminto: Trimmaa profiilit > Jiiriin tai valintanauhasta: Jiiriin.

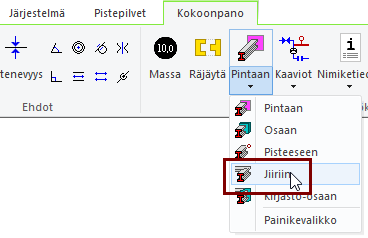

Profiilien työkalunauhan trimmausvalikko

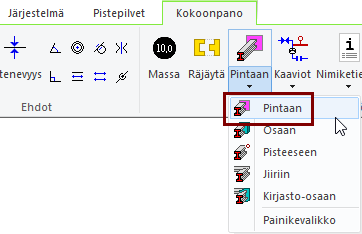

Pintaan = Kun yksi tai useampi profiileita on valittu, voidaan valita tämä optio ja osoittaa pinta, jonne profiilit trimmataan.

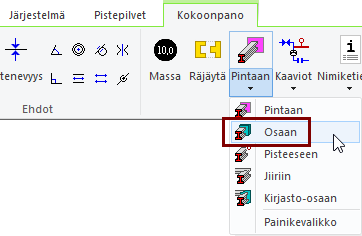

Osaan = Kun yksi tai useampi profiileita on valittu, voidaan valita tämä optio ja osoittaa osa, johon profiilit trimmataan.

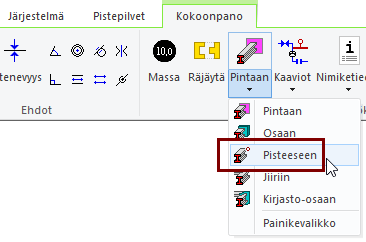

Pisteeseen = Kun yksi tai useampi profiileita on valittu, voidaan valita tämä optio ja osoittaa piste, johon profiilit trimmataan.

Jiiriin = Kun kaksi profiilia on valittu, voidaan valita tämä optio, jolloin profiilit trimmataan keskenään jiiriin.

Kirjasto-osaan = Kun kaksi profiilia on valittu, voidaan valita tämä optio ja sen jälkeen työkalu, joka asemoituu profiilien risteykseen ja johon molemmat profiilit sitten trimmataan.
