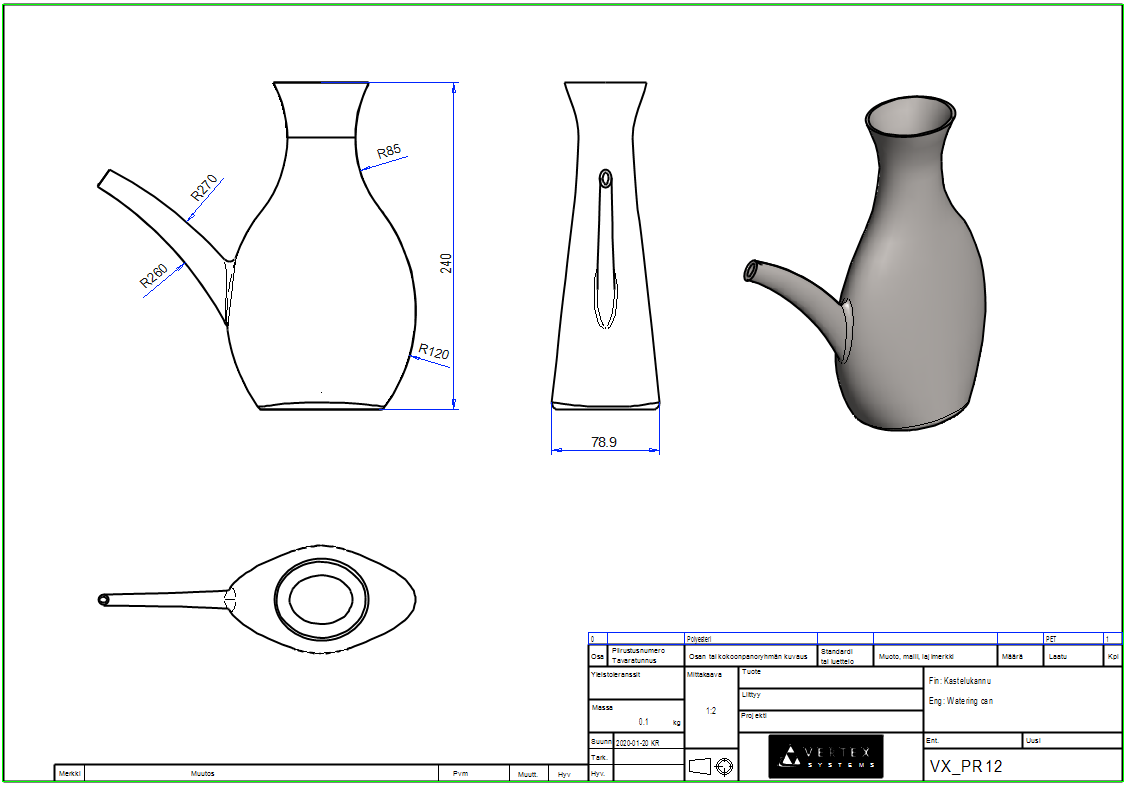

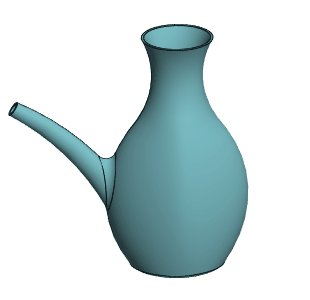

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.
Tässä harjoituksessa opimme
Luomaan uuden luonnostason kolmen geometriasta osoitetun pisteen avulla.
Tekemään kappaleen poikkileikkausten avulla (pinnoittamalla).
Ohjaamaan pinnoitustoimintoa tangeeraavien ohjauskäyrien avulla.

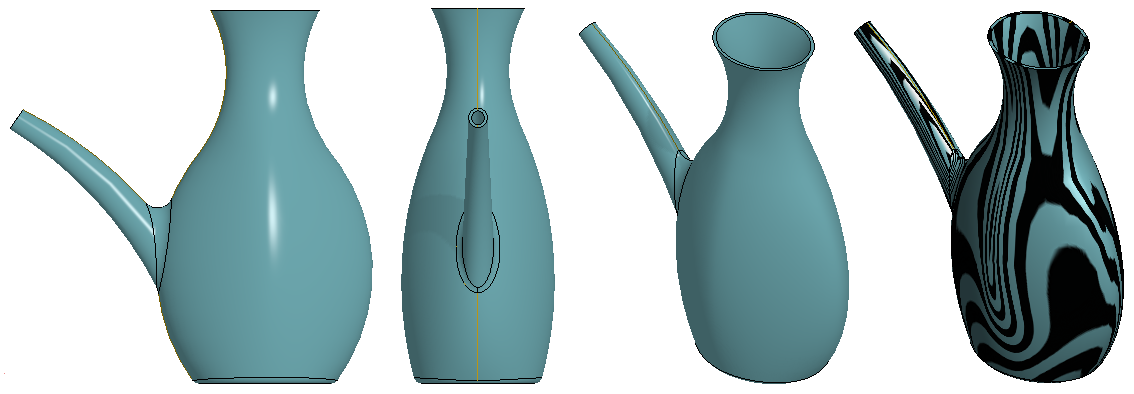

Analysoimaan pintojen juohevuutta visuaalisesti
Käytetyt toiminnot:
Kertaamme luonnostelutyökaluja: Kahden pisteen viiva, kaari (kolme kehäpistettä). Symmetrisyys, Yhtenevyys, tangentiaalisuus, kohtisuoruus, etäisyys, säde, kulma.
3D luonnostelu.
Toimenpiteet: Ohjauskäyrä ja poikkileikkaus.
Pinnoita.
Pyöristä.

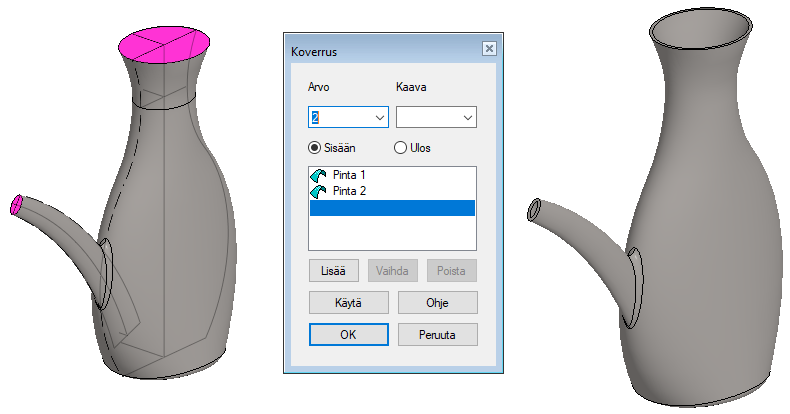

Koverra.

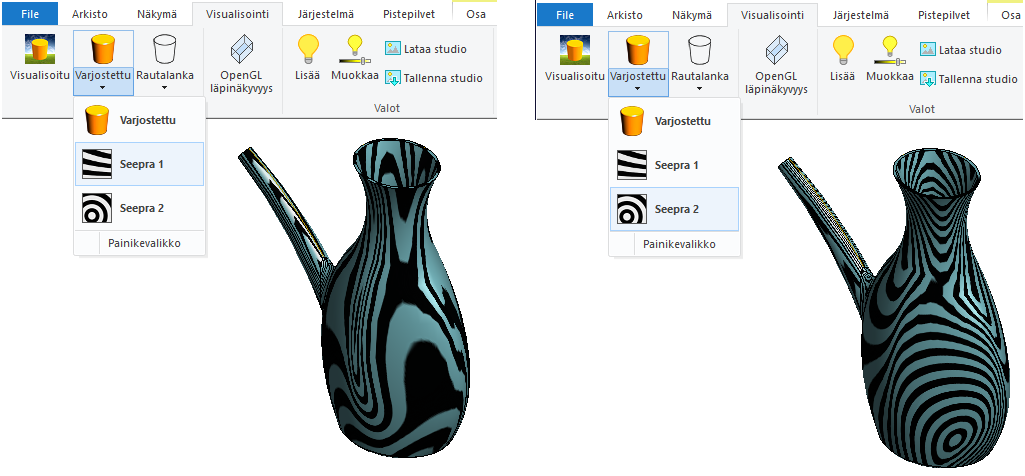

Visualisointi > Varjostettu > Seepra-kuviointi.
Uuden osamallin aloitus ja ensimmäinen piirre

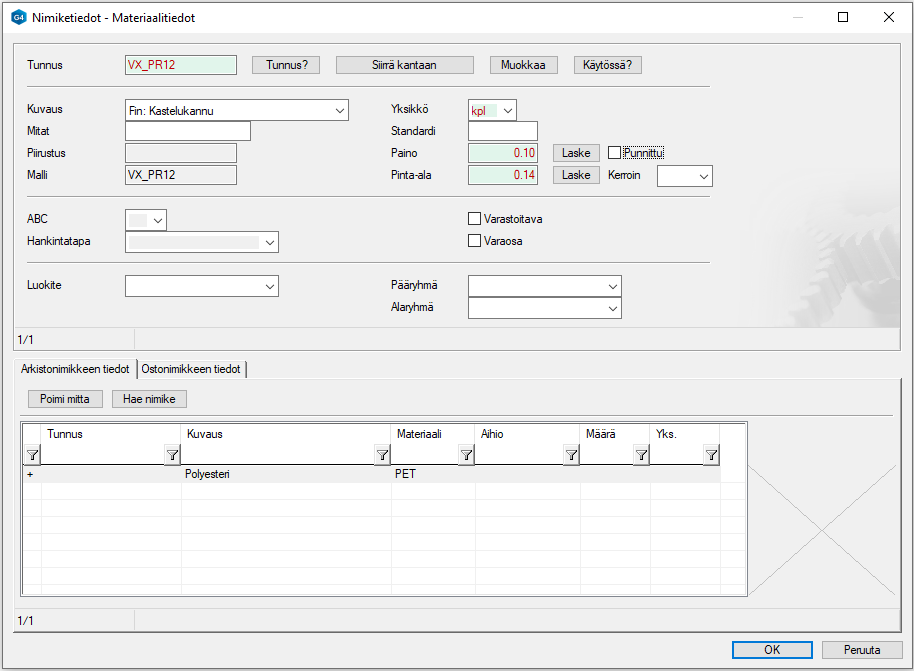

File > Uusi > Osa. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).
Uusi luonnos > Pysty (XZ)-tasoon.

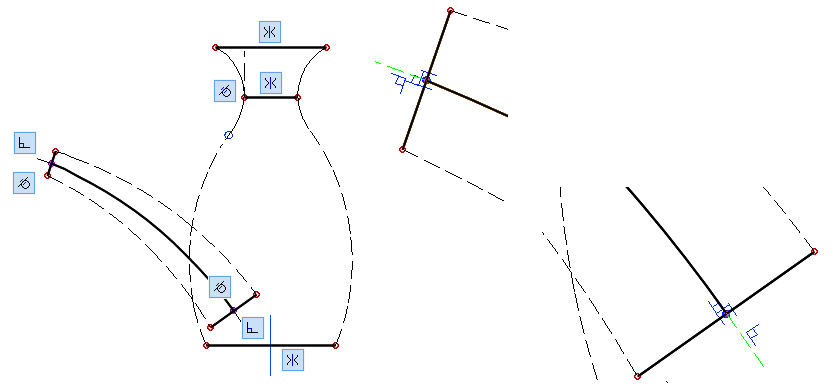

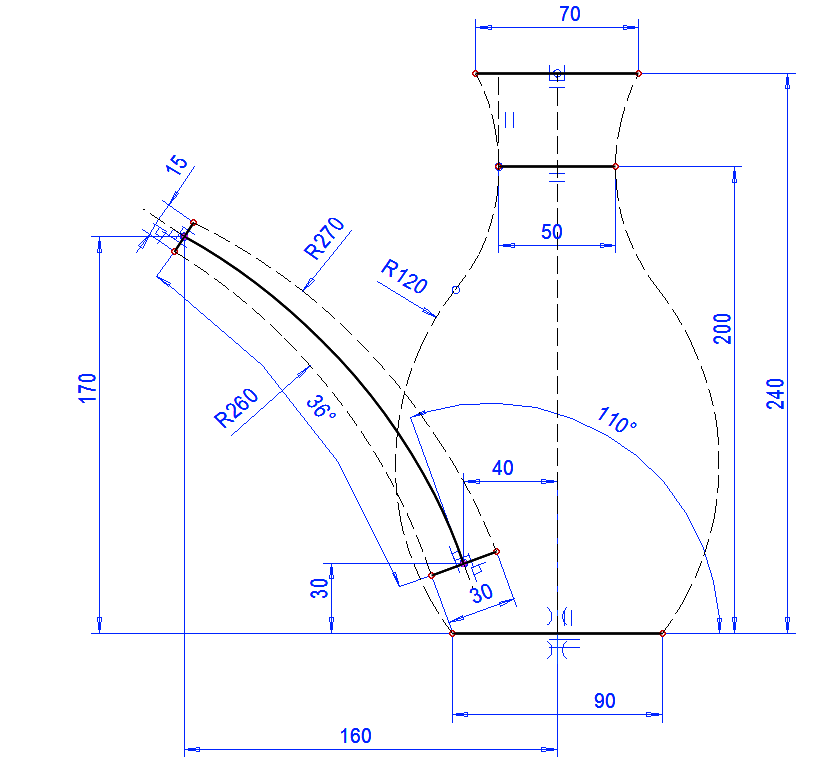

Luonnostele muoto
Lisää ensin vaakaviivat (muotoviiva) ja laita ne symmetriseksi keskiristille.
Lisää sitten kahden ylimmän vaakaviivan väliin pystyviiva (apuviiva) alemman vaakaviivan päästä.
Lisää kaksi toiselleen tangentiaalista kaarta rungon muodon mukaan.
Laita ylempi kaari yhteneväksi keskimmäisen vaakaviivan pään kanssa.
Laita ylempi kaaritangentiaaliseksi pystysuoran apuviivan kanssa.

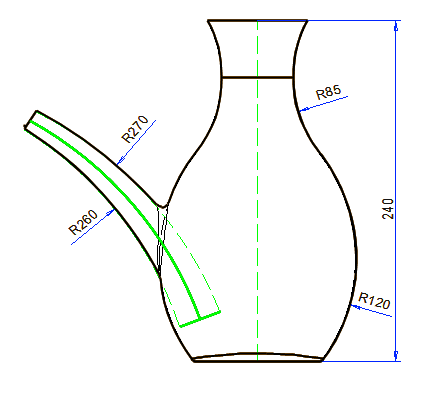

Tässä vaiheessa voisit antaa jo päämitat, korkeus: 240 ja pohjan leveys 90.
Jos muoto poikkeaa paljon oheisesta kuvasta, raahaa viivoja lähelle viereisen kuvan muotoja.
Peilaa kaaret.
Lisää nokan keskilinjan kaari (muotoviiva).
Piirrä molempiin päihin jana, jonka laitat yhteneväksi kaaren päätepisteisiin.
Piirrä nokan päiden janan keskipisteestä lähtien lyhyt apuviiva, jonka laitat kohtisuoraksi muotoviivan kanssa.
Laita apuviivan päätepisteet yhteneväksi kaarevan muotoviivan kanssa.
Laita apuviiva tangentiaaliseksi kaarevan muotoviivan kanssa.
Piirrä ohjausviivoina nokan reunaviivat.
Lisää tarvittavat mitat
Piirrä vielä kannun symmetria-akseli, mutta piirrä se kahtena erillisenä janana, jotta saat geometriaan pisteen toiseksi ylemmän muotoviivan risteyskohtaan
Toimenpide: Ohjauskäyrä.
Käännä malli isometriseen projektioon

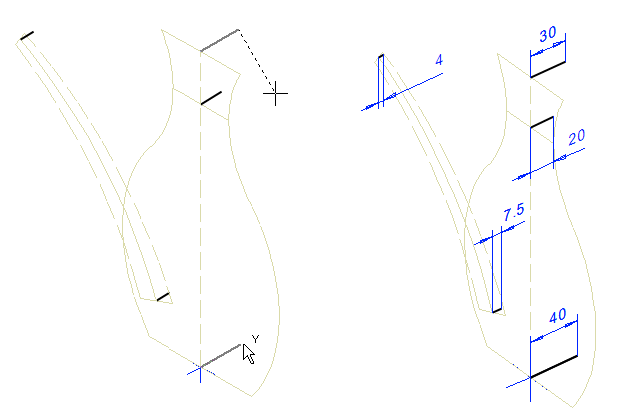

Luonnostele ohjausviivat, joilla hallitaan kannun leveyttä
Tilannekohtainen valikko: Uusi luonnos > 3D-luonnos.
Piirrä viisi Y-akselin suuntaan lukittua janaa.
Lukitus joko kohdistimen Y-suuntauksella tai I-näppäimellä.
Lisää mitat.
Mitat saat myös viivojen piirron yhteydessä, jos ensimmäisen pisteen jälkeen lukitset suunnan ja sen jälkeen syötät etäisyyden näppäimistöltä.
Poistu 3D-luonnoksesta OK:lla.
Vaihtoehto tälle 3D-luonnokselle

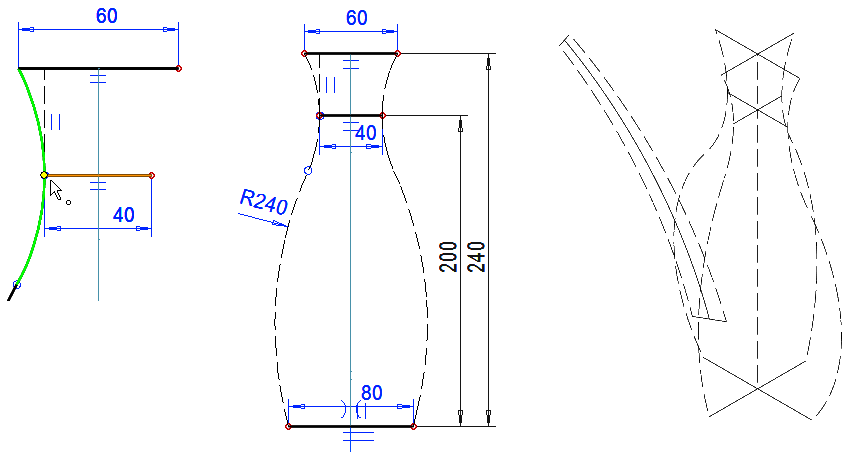

Tämän harjoituksen lopussa on esitelty malli, jossa on luonnos poikittais(YZ)-tasossa.
Tässä luonnoksessa nuo kolme pisintä viivaa on korvattu symmetrisillä viivoilla ja mukana on lisäksi ohjausviivat kastelukannun sivusuuntaista muotoa varten.
3D-luonnos tarvitaan kuitenkin nokan poikkileikkausten paikoitukseen.
Mallinnetaan pohjan muoto, ellipsi.

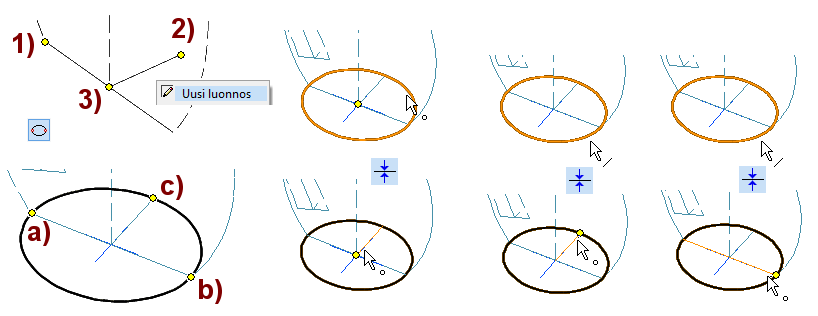

Luonnostelutason määritys:
Valitse ensin kolme pistettä, joiden avulla määritellään luonnostaso. Valitse viimeisenä piste, josta tulee luonnoksen origo.
Kuvassa pisteet 1) , 2) ja 3).
Tilannekohtainen toiminto: Uusi luonnos.
Luonnoksen piirtäminen:
Piirrä ellipsi.
Osoita ellipsin pääakselin pisteen, kuvassa a) ja b) sekä sen jälkeen ellipsin leveyden määrittävä piste, kuvassa c).
Jos ensimmäistä luonnosta ei enää olisi tarve muokata, niin tämä riittäisi. Lisätään kuitenkin kolme yhtenevyysehtoa, jotka sitovat ellipsin aikaisempaan ohjausgeometriaan.
Ellipsin keskipiste ja ohjausviivan päätepiste.
Ellipsin viiva ja ohjauskäyrän päätepiste.
Ellipsin viiva ja ohjauskäyrän toinen päätepiste.
Toimenpide: Poikkileikkaus.

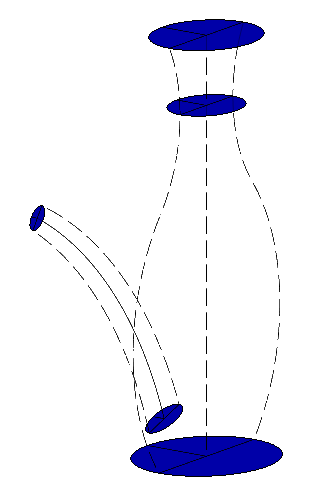

Mallinnetaan seuraavat neljä poikkileikkausta.
Luonnostaso samalla tyylillä kuin edellä.
Ellipsi samalla tyylillä kuin edellä.
Tallenna malli
File > Tallenna tai tai käytä näppäinpikatoimintoa: Ctrl S.
Ennen pinnoituskokeiluita on syytä tallentaa malli, jotta aina voidaan palata tilanteeseen jossa poikkileikkauksen ovat valmiita.
Muutoinkin tekijä suosittaa välitallennuksia usein, sillä ne ovat hyvä vakuutus mahdollisia harjoitusaikaisia mallinnusmokia vastaan.
Poikkileikkausten suhde ohjauskäyriin
Poikkileikkauksien reunakäyrän täytyy osua täsmälleen niihin ohjauskäyriin, joita käytetään ohjaamaan pinnoitusta.
Esim. poikkileikkauksen läpi kulkevaa (poikkileikkauksen puhkaisevaa) ohjauskäyrää ei voi käyttää ohjaamaan pinnoitusta.
Mallinnetaan runko poikkileikkausten avulla

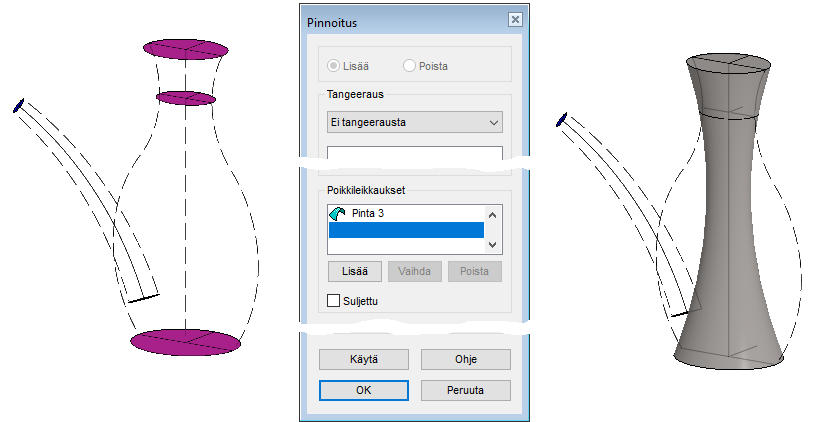

Valitse kolme vaakatasossa olevaa (kannun runkoa kuvaavaa) poikkileikkausta.
Tilannekohtainen toiminto: Pinnoita.
Hyväksy kokeeksi oletusarvot, eli Tangeeraus: Ei tangeerausta.
OK.
Näet että muoto ei ole sinnepäinkään kuin rungosta on ajateltu.

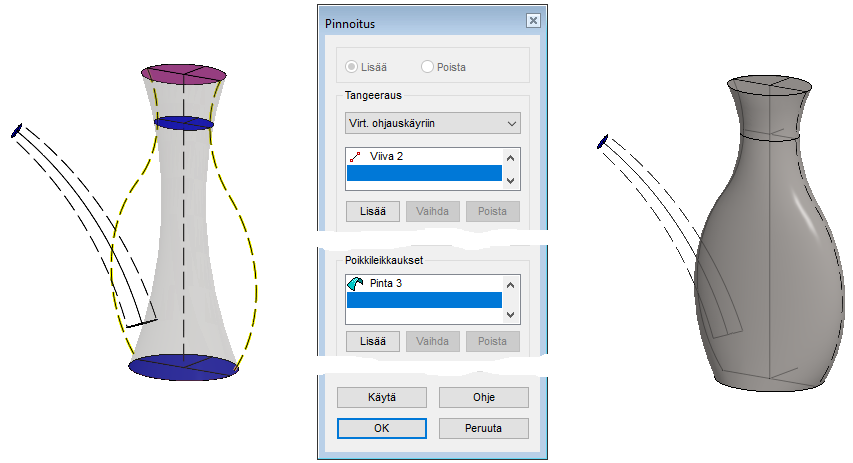

Muokataan pinnoitusta ottamalla mukaan ohjauskäyrät
Valitse piirrepuusta Pinnoitus ja tilannekohtainen toiminto: Muokkaa piirrettä.
Vaihda tangeeraus: Virt. ohjauskäyriin.
Osoita sen jälkeen ohjauskäyrät (kuvassa neljä keltaista kaariviivaa).
OK.
Vaihtoehtoinen tapa ottaa pinnoitus muokattavaksi
Valitse pinnoituksessa syntynyt pinta (tässä tapauksessa kaikki pinnat kelpaavat).
Tilannekohtainen toiminto: Muokkaa toimenpidettä.

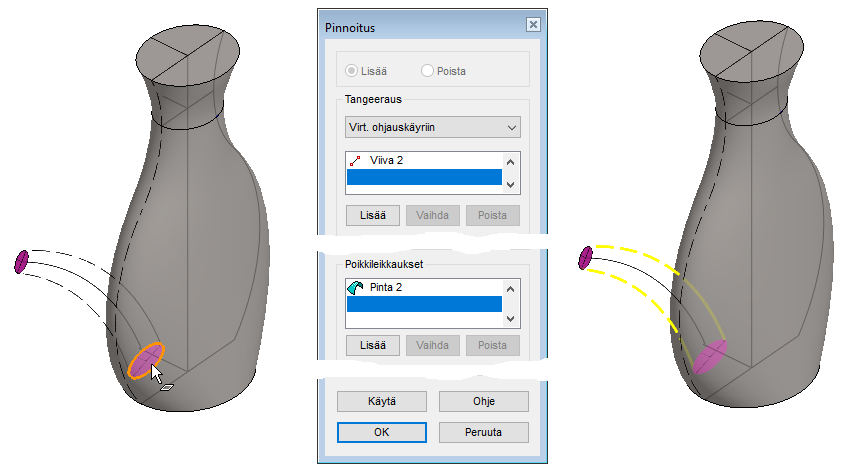

Mallinna nokka pinnoittamalla.
Valitse nokan päätypinnat.
Tilannekohtainen toiminto: Pinnoita.
Vaihda tangeeraus: Virt. ohjauskäyriin.
Osoita kaksi nokan ohjauskäyrää.
OK.

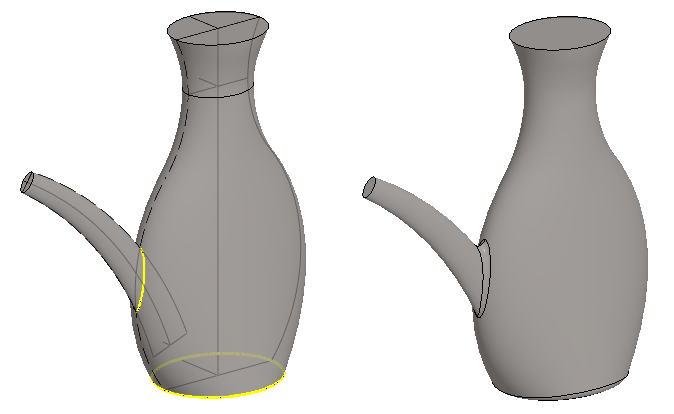

Lisää pyöristys nokan ja rungon väliin sekä pohjaan.
