FEA-palkki- ja sauvarakennemalleja

Näiden demomallien lujuuden analysointi vaatii että käytössäsi on Vertex FEA-optio:

• FEA. palkki- ja sauvarakenne (Tunnus VXO-465, optio-koodi: o161).
• Lue käyttöohjeita: Vertex FEA käyttöohjeet ja Palkki- ja sauvarakenne FEA.

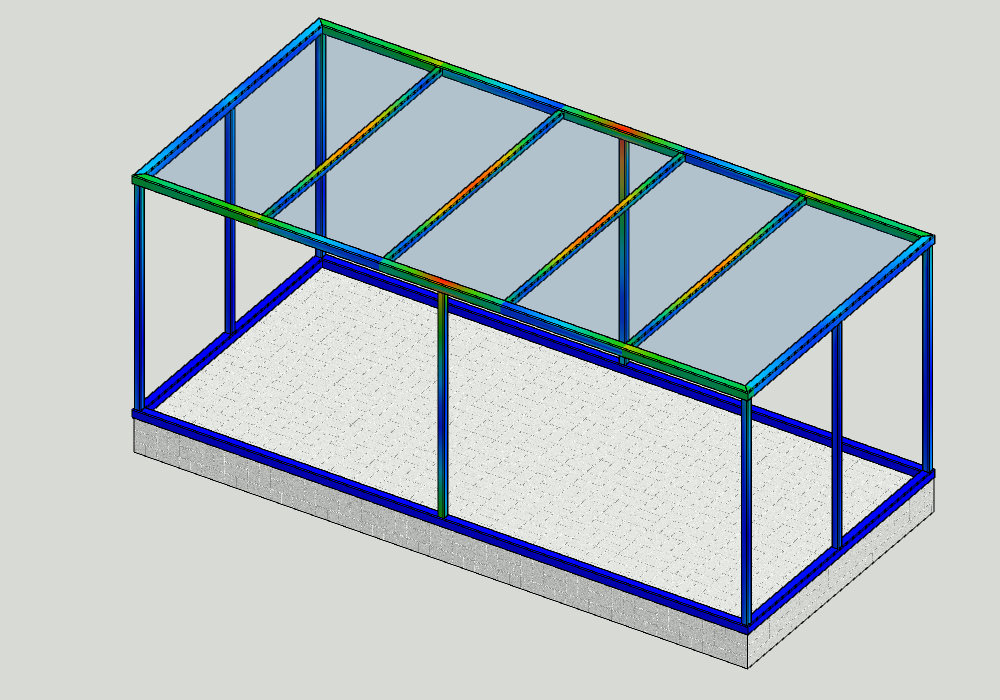

Lasiterassi (Malli: Ex_FEA_Terrace.vxz)

• Malli esittää lasiterassin runkoa, jota analysoidaan päälle lankeavan lumikuorman suhteen.

• Katon pinta-ala on 14 m² ja katolle on määrätty laskennalliseksi maksimi-lumikuormaksi 4130 kg = 41 kN. Tällöin aluekuormaksi tulee 3 kN/m².

Lataa tästä pakattu demomalli Ex_FEA_terrace.vxz  (844 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

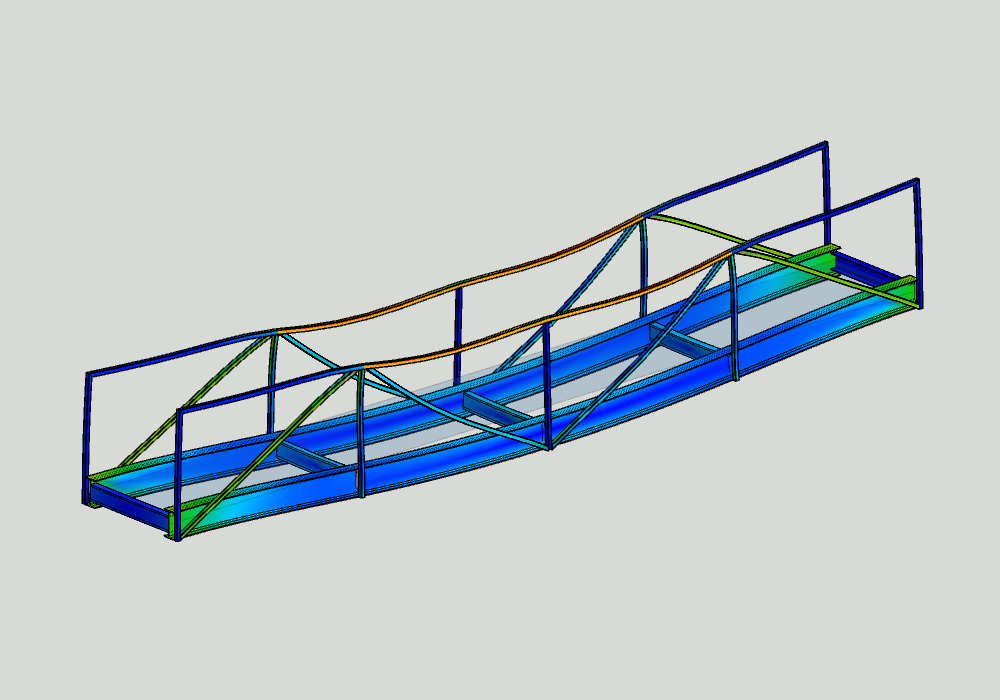

Ajosilta (Malli: Ex_FEA_Ramp.vxz)

• Malli esittää ajosiltaa, jossa tutkitaan sillan kantavuutta ja sen perustella arvioidaan, voisiko profiileita vaihtaa kevyempiin profiileihin.
• Kuormaksi lasketaan viiden henkilön paino á 100 kg sekä moottoripyörän (Harley Davidson Fat Boy) paino 317 kg eli yhteensä Yht 817 kg (= 8kN). Kuorman varmuuskertoimeksi on otettu 2, eli kuormaa on 16 kN. Tämä kuorma on jaettu aluekuormaksi sillan pinta-alalle (14,5 m²), joka on tällöin 1,1 kN/m².
• Sillan oma paino on 1191 kg = 11,7 kN.
• Silta on tuettu kiinteillä tuilla nurkistaan.

Lataa tästä pakattu demomalli Ex_FEA_Ramp.vxz (946 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

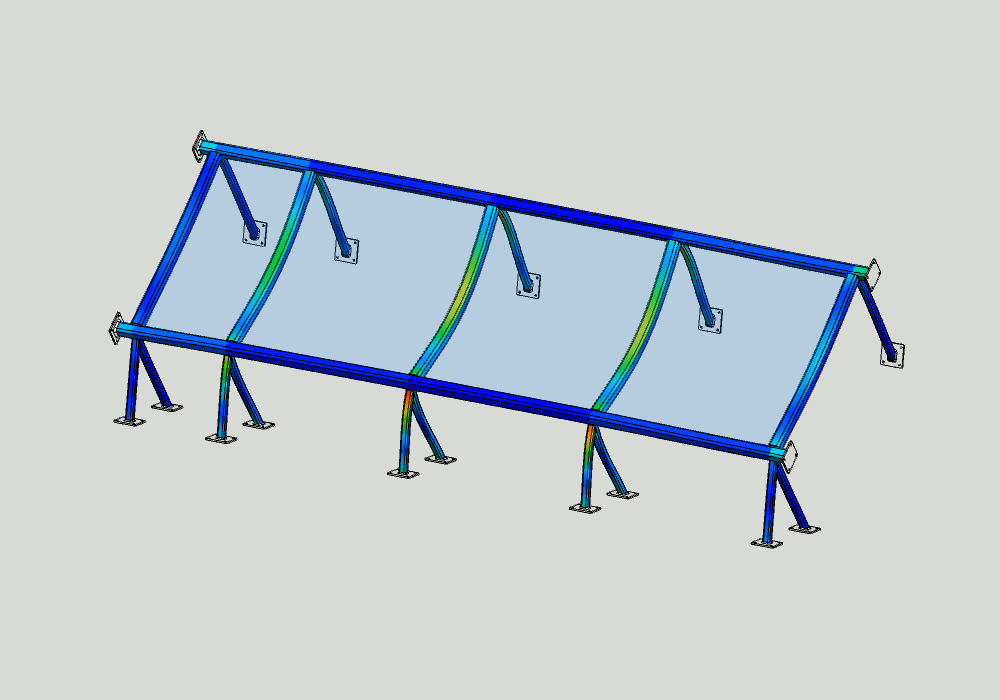

Kuilutuki (Malli: Ex_FEA_Support.vxz)

• Malli esittää viljan kippaussiiloin toista luiskaa (luistat ovat symmetrisiä). Kuilun tilavuus on 55 m3 ja viljalle on laskettu painoa 800 kg/m3, joten kuiluun kohdistuu 44 tn paino eli 432 kN eli 216 kN / luiska.
• Tukirakenteen pinta-ala on 7,5m² eli aluekuormaksi tulee 29 kN/m².
• Kaikkien jalkojen alapää on tuettu kiinteillä tuilla.

Lataa tästä pakattu demomalli Ex_FEA_Support.vxz (2 688 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli tallentuu projektiin VERTEX_EXAMPLE.

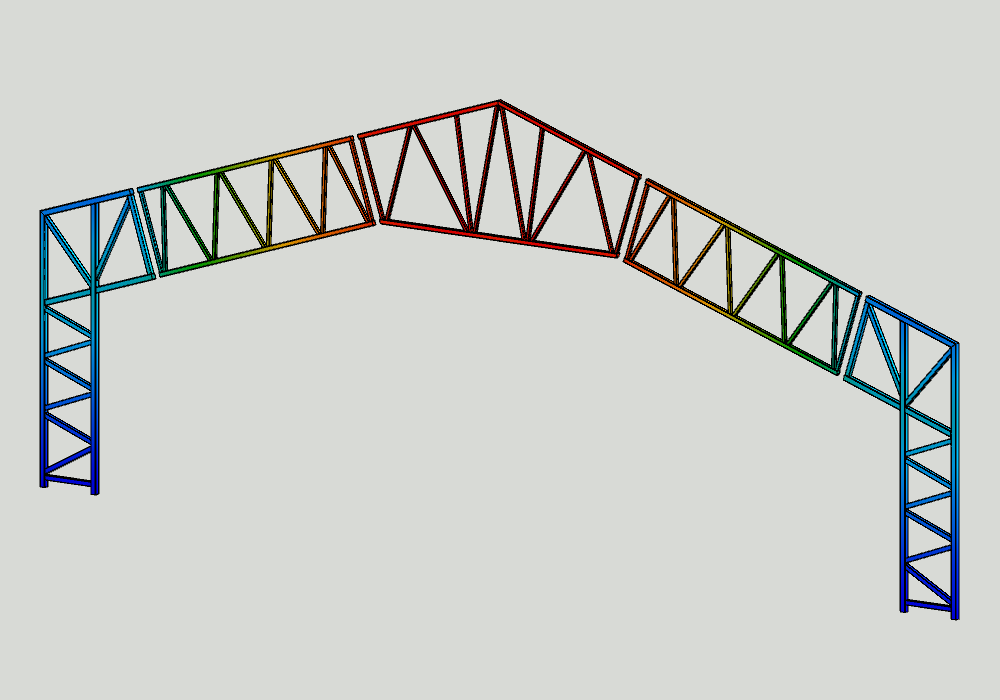

Tasokehä (Malli: Ex_FEA_Beam_1.vxz)

• Kehän pilarien alapäät ovat jäykästi kiinnitetty alustaansa. Kehän viisi osaa on nivelöity toisiinsa.
• Katosta tulevaa kuormaa on kuvattu 8 kN/m viivakuormilla, joita on kohdistettu kattoa vasten oleviin kehän yläpaarteisiin.
• Laskennassa huomioidaan myös profiilien omapaino.

Lataa tästä pakattu demomalli Ex_FEA_Beam_1.vxz (2 427 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli tallentuu projektiin VERTEX_EXAMPLE.

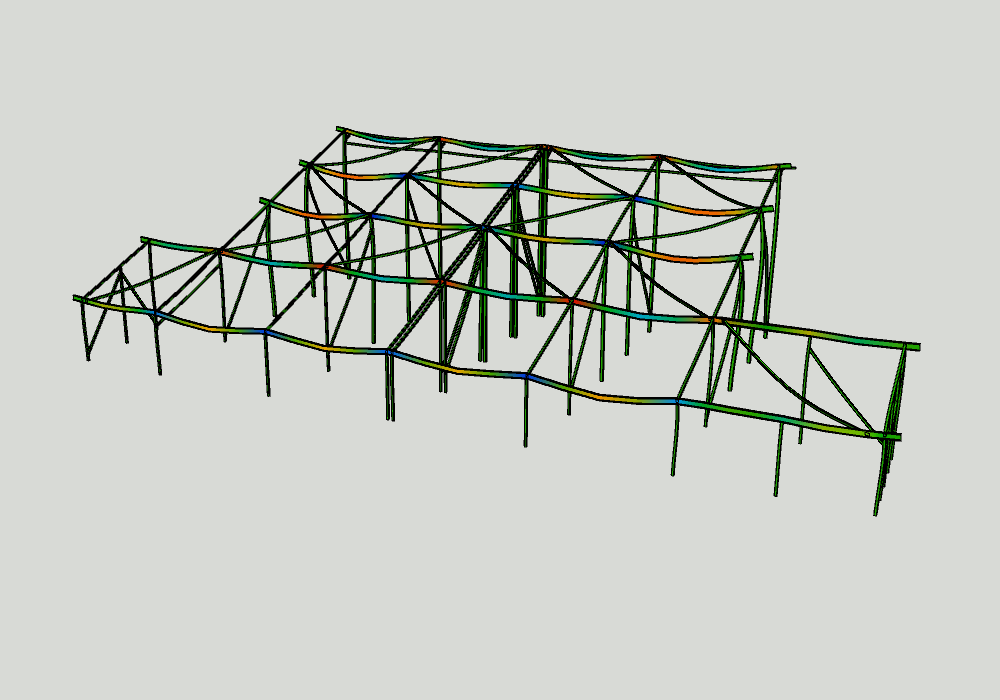

Avaruuskehä (Malli: Ex_FEA_Beam_2.vxz)

• Kaikki pilarien alapäät ovat jäykästi kiinnitetty alustaansa.
• Kattokuorma on jaettu viidellä 8 kN/m viivakuormalla pitkille I-profiileille. Myös profiilien omapaino huomioidaan laskennassa.



Lataa tästä pakattu demomalli Ex_FEA_Beam_2.vxz (2 572 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli tallentuu projektiin VERTEX_EXAMPLE.
