FEA-osa- ja kokoonpano-demomalleja

Näiden demomallien lujuuden analysointi vaatii että käytössäsi on Vertex FEA-optio:

• FEA. osa- ja kokoonpano (Tunnus VXO-464, optio-koodi: o160).
• Lue käyttöohjeita: Vertex FEA käyttöohjeet ja Osat ja kokoonpanot FEA.

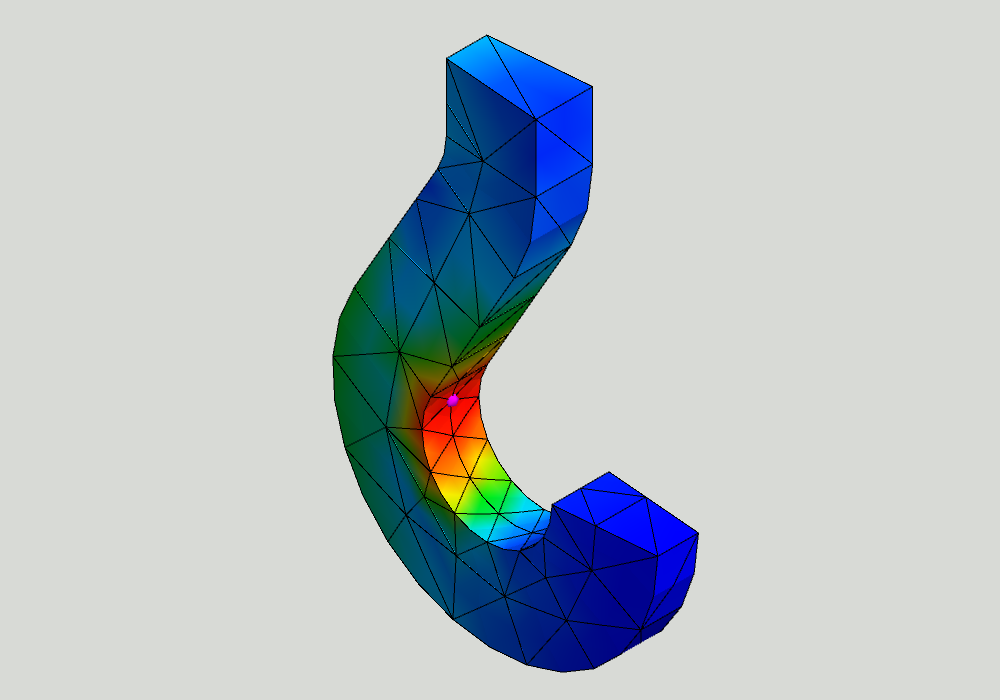

Koukku (Malli: Ex_FEA_Solid_1.vxz)

• Malli on yksinkertaistettu esitys nostokoukusta ja siitä analysoidaan maksimijännitys ja siirtymä.
• Koukun päätypinta on kiinnitetty ja koukun sisäpinnan lieriöpintaan kohdistuu 10 kN kuorma.

Lataa tästä pakattu demomalli Ex_FEA_Solid_1.vxz  (43 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

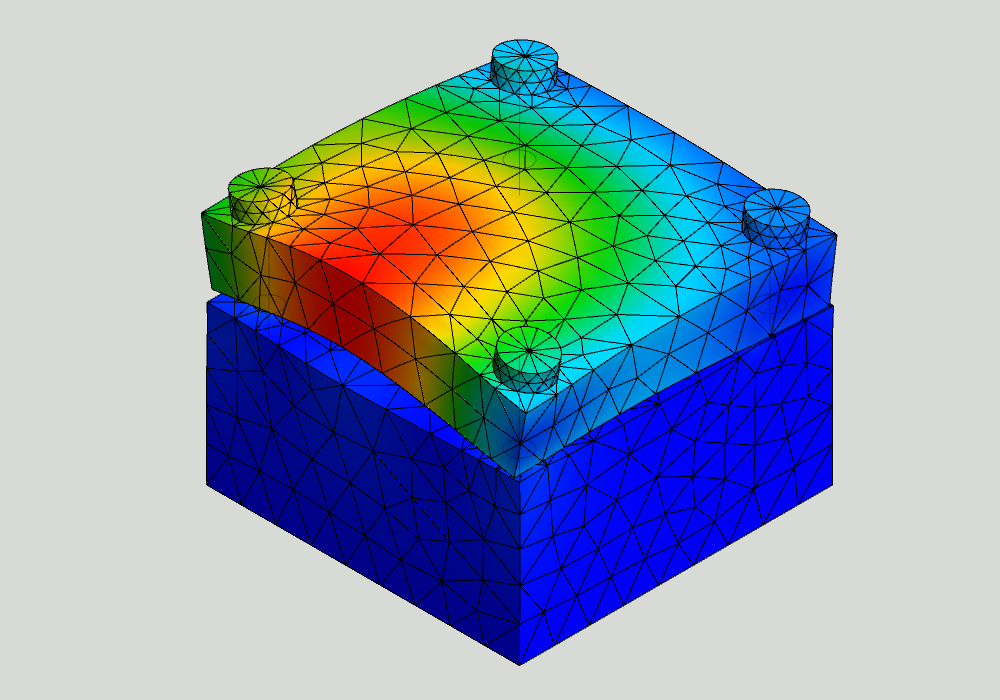

Paineistettu kansi (Malli: Ex_FEA_Solid_2.vxz)

• Malli on kokoonpano, jonka avulla tarkastellaan kontaktianalyysia.
•  Lohkossa olevassa kolossa vaikuttaa 300 barin paine.
• Lohkon kansi on kiinnitetty ruuviliitoksella 20 kN esikiristyksellä.
• Tuloksista on tarkoitus tarkastella kannen tiiviyttä lohkon ollessa paineistettuna, eli kuinka suuri rako lohkon ja kannen välille syntyy.
• Paineen vaikutusalueeksi on kannen alapinta jaettu kahteen osaan.

Lataa tästä pakattu demomalli Ex_FEA_Solid_2.vxz  (97 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

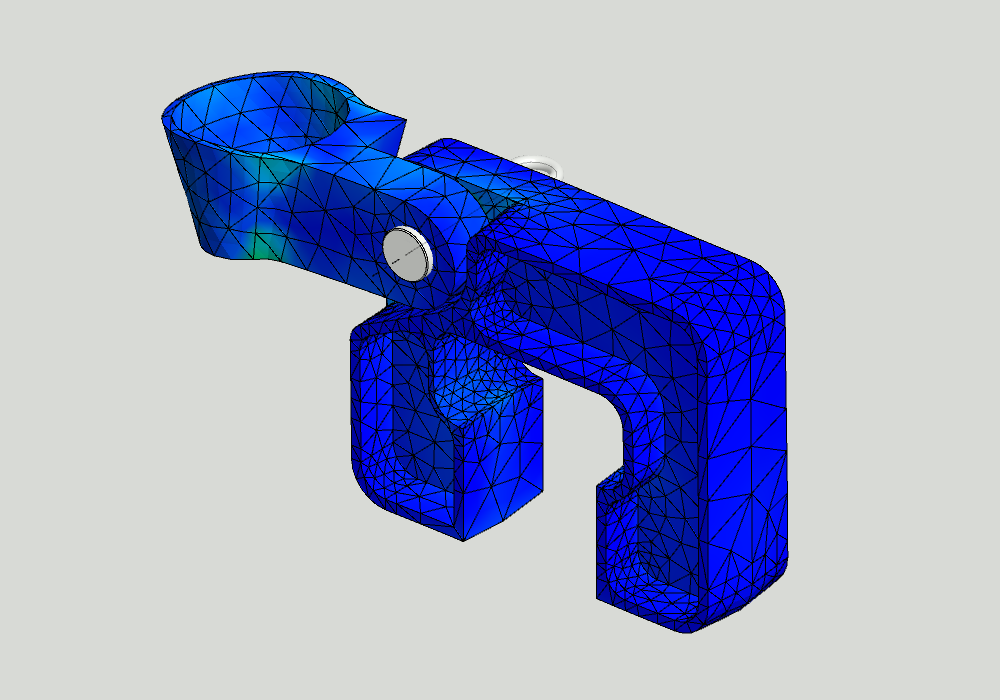

Kaikuluotaimen teline (Malli: Ex_FEA_Sonar.vxz)

• Malli kuvaa kaukuluotaimen telinettä, jossa tutkitaan osien kuormitusta.
• Rungossa (Ex_FEA_SonarBody) on kaksi tukipintaa.
• 2  kN pintakuorma kohdistuu kulma-adapterin (Ex_FEA_AngleAdapter) kartiopintaan.

Lataa tästä pakattu demomalli Ex_FEA_Sonar.vxz (542 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

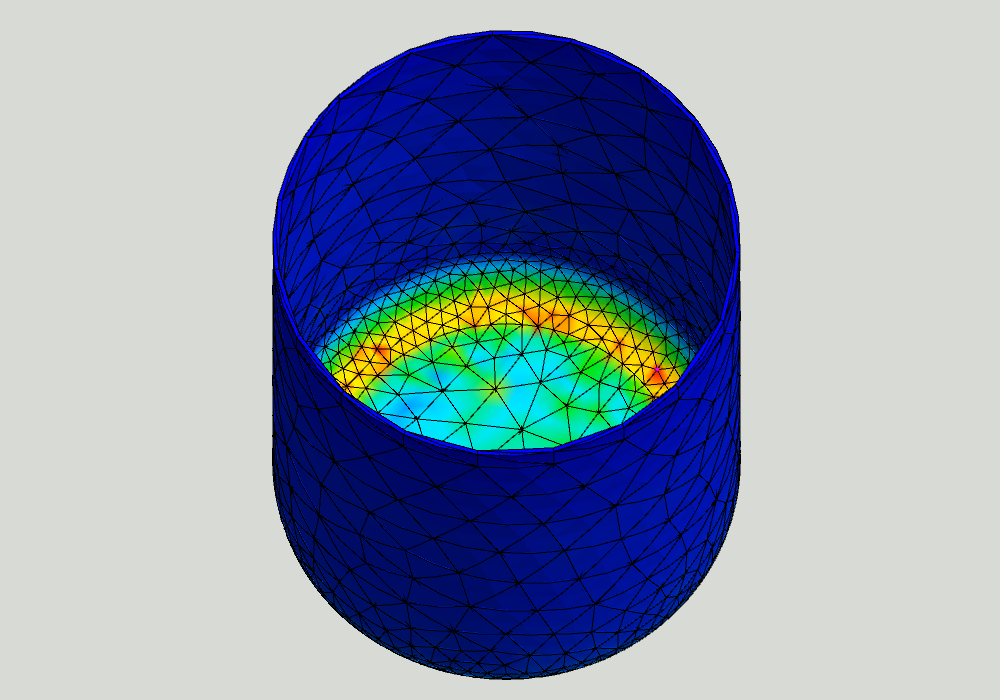

Painekaivo (Malli: Ex_FEA_Wells.vxz)

• Malli kuvaa painekaivoa, jonka ulkoseiniin kohdistuu 0,024 MPa paine
• Kaivon yläreunassa on 100mm tukikaistale.

Lataa tästä pakattu demomalli Ex_FEA_Wells.vxz  71 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

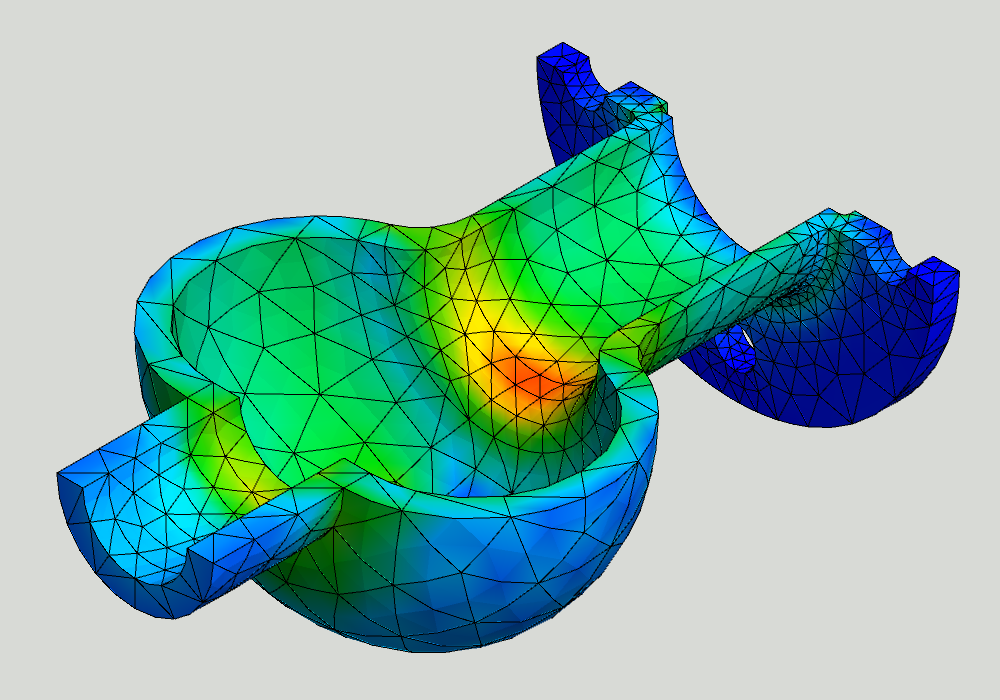

Paineistettu putki (Malli: Ex_FEA_Solid_4.vxz)

• Mallin avulla tutkitaan paineen vaikutusta kappaleeseen.
• Mallia on yksinkertaistettu puolikkaaksi, joka riittää luotettavan tuloksen analysointiin.
• Tukireaktiot on laitettu laipan päähän ja laipan kolmeen reikään sekä halkaisupintoihin.
• 6 MPa paine on lisätty kaikille sisäpinnoille.

Lataa tästä pakattu demomalli Ex_FEA_Solid_4.vxz  (163 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

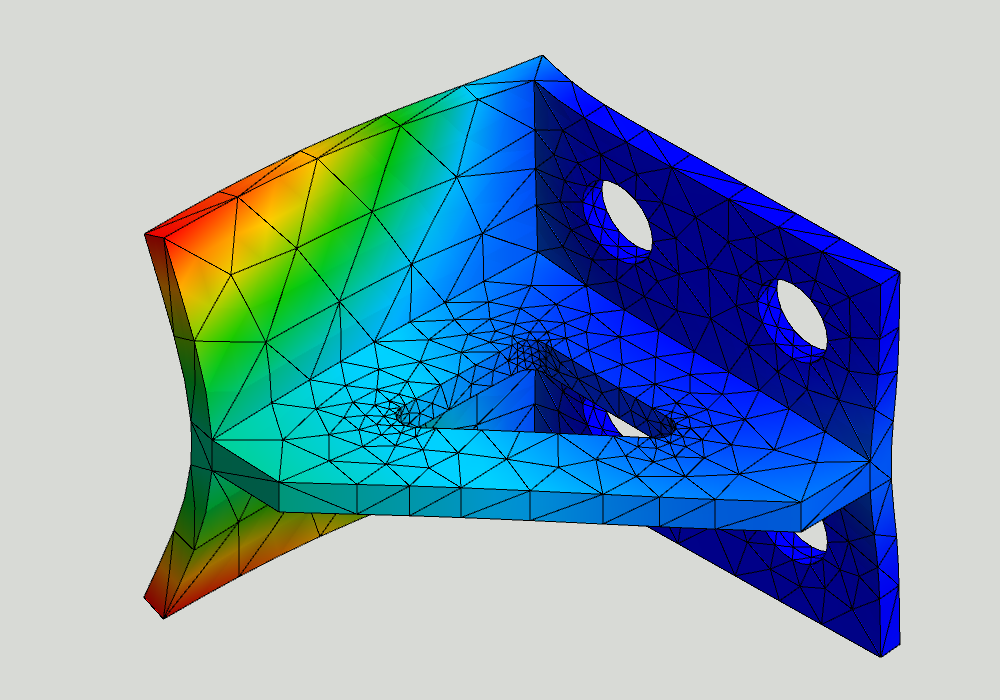

Kannatin (Malli: Ex_FEA_Solid_6.vxz)

Tässä mallissa on kaksi tutkimusta, joista toisessa pintapaine vetää kulmaa suoraksi ja toinen painaa sitä kasaan.

• Malli kuvaa kannatinta, joka on kiinnitetty ruuveilla seinään.
• Toiseen lappeeseen kohdistuu ulospäin vetävä 10 kN voima tai toisessa tutkimuksessa 0.16 Mpa paine.
• Verkotusta on tihennetty poikittaistuen nurkista.

Lataa tästä pakattu demomalli Ex_FEA_Solid_6.vxz  (79 KB)

• Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
• Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
• Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.
