Osat ja kokoonpanot FEA

Tekniset ominaisuudet

Osat ja kokoonpanot FEA:lla on mahdollisuus tehdä lineaarisia statiikan analyysejä osamalleille ja kokoonpanomalleille. Reunaehdot ja kuormitukset annetaan kappaleiden pinnoille. Osat ja kokoonpanot FEA:lla voidaan tutkia osien ja kokoonpanojen siirtymiä sekä rasituksia.

Elementtityypit

Osat ja kokoonpanot FEA:ssa geometrian voi verkottaa 4-solmuisella tai 10-solmuisella tetraedrielementillä. Niiden jokaisella solmulla on 3 siirtymävapausastetta. Tetraedrielementtien pinnoilla voi olla vetoa ja puristusta aiheuttavia kuormituksia.

Materiaalimalli

Vertex FEA käyttää lineaarisesti kimmoisaa materiaalimallia.

Reunaehdot

Pinnan vapausasteella on kolme mahdollista tilaa:

• Kiinnitetty vastinpintoihin (jos vastinpintaa ei löydy, niin vapaa)
• Vapaa
• Kiinnitetty paikkaan

Pinta voidaan määritellä kontaktipinnaksi, jolloin se ei pääse vastinpintansa sisään, mutta voi irrota siitä.

Kuormitukset

• Voima
• Paine
• Pakkosiirtymä

Tulokset

Tuloksia, joita Osat ja kokoonpanot FEA:ssa saadaan, ovat:

• Von Mises -vertailujännitys
• Minimipääjännitys

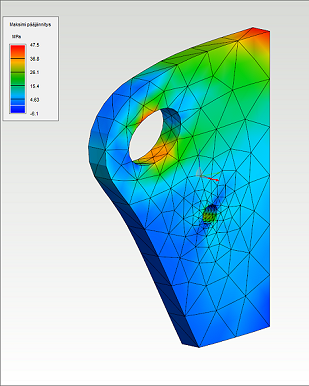

• Maksimipääjännitys
• Kontaktipintojen normaalijännitys (pintapaine)
• Siirtymätila

Käyttöliittymä

FEA:n käyttöliittymä koostuu 3d-mallissa esitettävästä grafiikasta, tutkimuspuusta sekä valintanauhan toiminnoista. Kaikki toiminnot kohdistuvat aktiivisena olevaan tutkimukseen. Passiiviset tutkimukset näkyvät tutkimuspuussa harmaana.

Avaa FEA-tila seuraavasti:

1. Varmista ettei mitään ole valittuna työikkunassa painamalla Esc.
2. Valitse tilannekohtaisesta valikosta FEA >



    Palkki- ja sauvarakenne FEA tai



    Osat ja kokoonpanot FEA.

Palaa takaisin ohjelman mallinnustilaan seuraavasti:

• Valitse



  OK. Ohjelma tallentaa tekemäsi muutokset.
• Valitse



  Poistu. Ohjelma hylkää tekemäsi muutokset

 3d-mallin geometrian muokkaus ei ole mahdollista FEA -tilassa.
