Aktiivinen tutkimus
Voit luoda 3d-malliin useita erilaisia tutkimuksia, joista jokainen sisältää yhden ratkaistavissa olevan laskentamallin. Yksi tutkimus kerrallaan voi olla aktiivisena. Kaikki FEA-tilassa tehtävät toiminnot kohdistuvat aina aktiiviseen tutkimukseen.
Tutkimus määrittelee
-
Laskennassa mukana olevat osat
-
Tuennat
-
Kuormat
-
Verkotusasetukset
Luo tutkimus
-
Valitse tarkasteltavat osat piirrepuusta ja
-
Täytä tutkimuksen tiedot.
-
Valitse OK.
Aseta tutkimuksen painovoiman suunta sekä putoamiskiihtyvyys tarvittaessa.
Voit muokata tutkimuksen tietoja myöhemmin tutkimuspuun kautta.

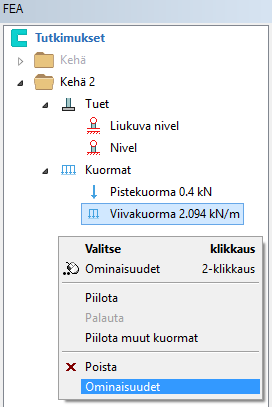

Hallinnoi tutkimuksia Tutkimuspuussa
Tutkimuspuusta voit
-
Selata kaikkia 3d-malliin luotuja tutkimuksia.
-
Aktivoida tutkimuksen kaksoisnapsauttamalla sitä.
-
Valita aktiivisena olevaan tutkimukseen kuuluvia tukia tai kuormia samaan tapaan kuin 3d-mallista.
-
Valita kaikki aktiivisena olevan tutkimuksen tuet tai kuormat valitsemalla
Tutkimuksen tilannekohtaisesta valikosta voit
-
Ratkaista tutkimuksen.
-
Valita tutkimukseen kuuluvat osat.
-
Kopioida tutkimuksen.
-
Muokata tutkimuksen tietoja.
-
Poistaa tutkimuksen.
