Osat ja kokoonpanot FEA: Ratkaisu

Voit ratkaista aktiivisena olevan tutkimuksen painamalla valintanauhan toimintoa  Ratkaise. Mikäli laskentamallin ratkaisu onnistuu, aukeaa tulosdialogi, jonka toiminnoilla voit muokata esitettävää rasitussuuretta ja tulosten esitystapaa.

---

Vaihda rasitussuuretta

• Voit vaihtaa tuloksissa esitettävää rasitussuuretta tulosdialogin Rasitussuure-ryhmän valintanapeilla.

• Eri rasitussuureiden kuvaukset on esitetty alla olevassa taulukossa

---

Tarkastele solmukohtaisia rasituksia

• Voit tarkastella rasitussuuretta yksittäisen solmun kohdalla viemällä osoittimen elementtiverkon halutun kohdan päälle.

Säädä tulosten väriskaalaa

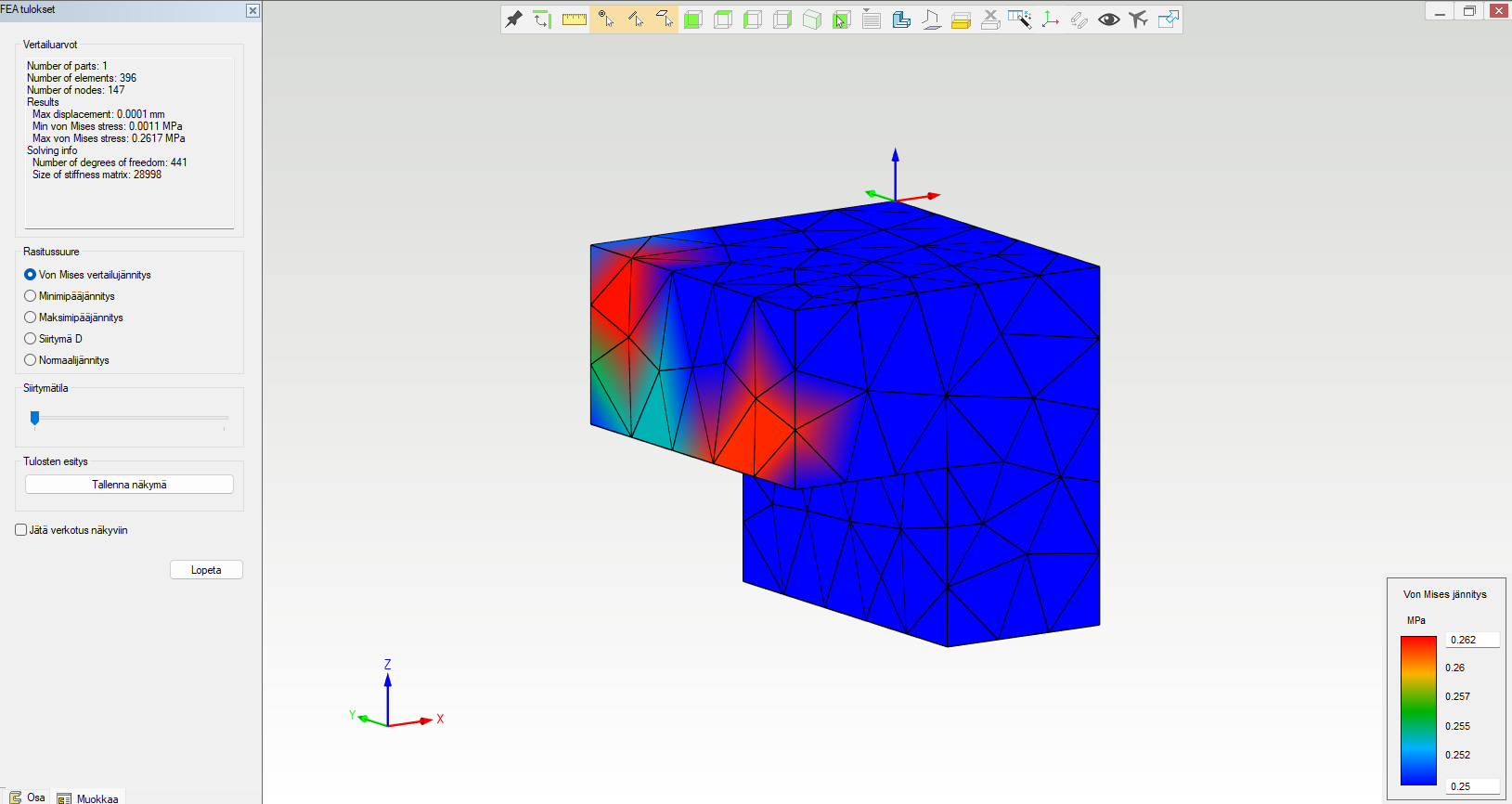

Kun muuttaa arvoja alhaalla oikeassa nurkassa olevasta dialogista (ylimmäinen ja alimmainen), niin on helpompi löytää esimerkiksi jännitysten kannalta kriittiset pisteet. Alla on muutettua minimiarvoa siten, että kaikki muu paitsi sitä suuremmat arvot ovat sinertävällä sävyllä.

• • Rasitussuureen ollessa siirtymä, näet lisäksi
    Siirtymän X, Y ja Z-suuntaiset komponentit 3d-mallin koordinaatistossa.Raon suuruuden, joka syntyy kontaktipintojen ollessa irti toisistaan.

• • Tarkasteltavan solmun kohdalle piirtyvän pallon väri kertoo solmun kontaktin tilastaVihreä ilmaisee solmun olevan vapaalla pinnallaPunainen ilmaisee solmun olevan kontaktipinnalla ja solmu on ratkaisussa kiinni vastinpinnassaanSininen ilmaisee solmun olevan kontaktipinnalla ja solmu on ratkaisussa irti vastinpinnastaanKeltainen ilmaisee solmun olevan kontaktipinnalla ja solmun kontaktin tila on muuttumassa seuraavalle iteraatiokierrokselle mentäessä

---

Visualisoi siirtymätilaa

• Voit visualisoida rakenteen siirtymätilaa vetämällä Siirtymätila-liukukytkintä.

• Rakenteen siirtymätila näytetään 3d-mallissa.

---

Muokkaa tulosten esitystä

Näytä verkko pysyvästi

• Voit jättää elementtiverkon näkyviin valitsemalla Jätä verkotus näkyviin -asetus päälle. Tällöin elementtiverkko jää näkyviin palatessasi elementtiverkon muokkaustilasta takaisin FEA-tilaan.

• Voit poistaa elementtiverkon näkyvistä painamalla valintanauhalta  Poista näkyvistä.

Tallenna näkymä

• Voit tallentaa tulosnäkymän painamalla Tallenna näkymä. Halutessasi voit vaihtaa taustan värin valkoiseksi oletusvärin sijaan.

---

Kontaktitehtävien ratkaisu

Jos kokoonpanomallissa on useita osia, ja niiden välille on määritelty kontaktipintoja, ratkaisu tehdään iteratiivisesti. Tämä tarkoittaa sitä, että analyysi suoritetaan useamman kerran peräkkäin, ja analyysien välissä tarkastellaan kontaktipintojen normaalijännityksiä. Mikäli kontaktipinnan solmuun kohdistuu puristusta, seuraavalla iteraatiokierroksella tämä solmu kiinnitetään vastinpintaan. Vastaavasti, mikäli kontaktipinnan solmuun kohdistuu vetoa, seuraavalla iteraatiokierroksella tämä solmu irroitetaan vastinpinnasta. Kun vähemmän kuin 5% kontaktipinnan solmujen reunaehdoista muuttuu iteraatiokierroksien välissä, voidaan iterointi lopettaa. Tällöin ratkaisun katsotaan löytyneen.
