Osien demomalleja

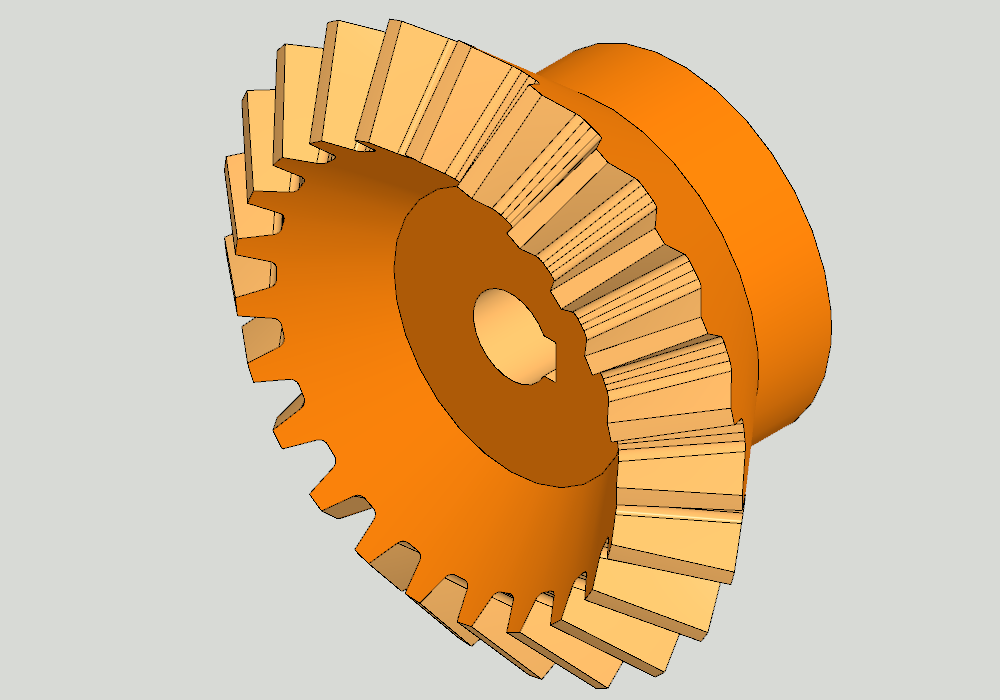

Mallinnus alkaa ensimmäiseen luonnokseen tehdyllä ohjauskäyrällä.
Ensimmäisen ainetta lisäävä piirre (pyöräytys) on sidottu tähän ohjauskäyrään kopioimalla luonnokseen viivageometria ja määrittämällä yksi jana pyöräytysakseliksi.
Hampaiden väliä varten on mallinnettu kaksi eri kokoista poikkileikkausta. Poikkileikkaukset on yhdistetty poistavaksi pinnoitukseksi (loft).
Hampaat on muodostettu tekemällä poistavasta pinnoituksesta polaarinen piirresarja.
Kiilaura muodostuu poistavasta kirjastopiirteestä SFS_2636.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

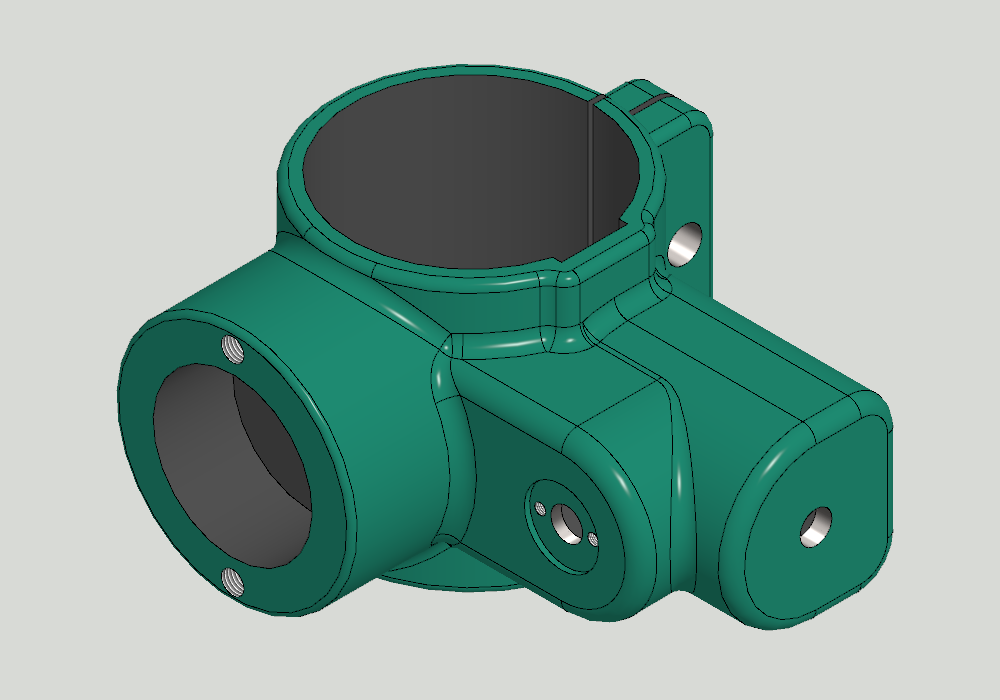

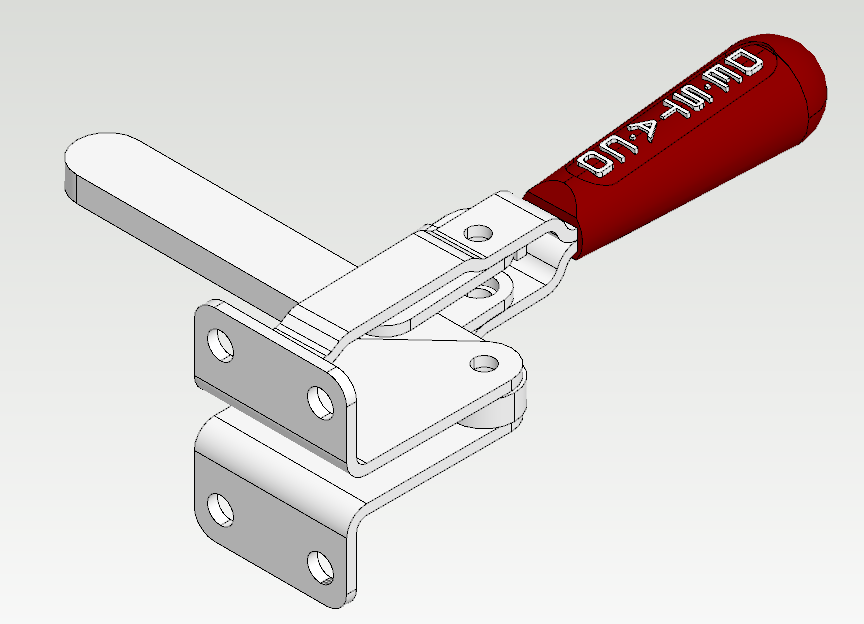

Mallinnus alkaa ensimmäiseen luonnokseen tehdyllä ohjauskäyrällä.
Mallissa on useita lisääviä ja poistavia pursotuksia sekä muutama poistava kierrepiirre.
Parista kierrepiirteestä on tehty sarja.
Lopussa on joukko pyöristyksiä (yksittäisiä särmän pyöristyksiä sekä tangentiaalisia pyöristysketjuja.)
Mallin piirustuksessa on kolme pääprojektiota sekä kolme leikkausprojektiota ja isometrinen projektio.
Piirustus on mitoitettu ja mukana on myös geometrisiä toleransseja.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

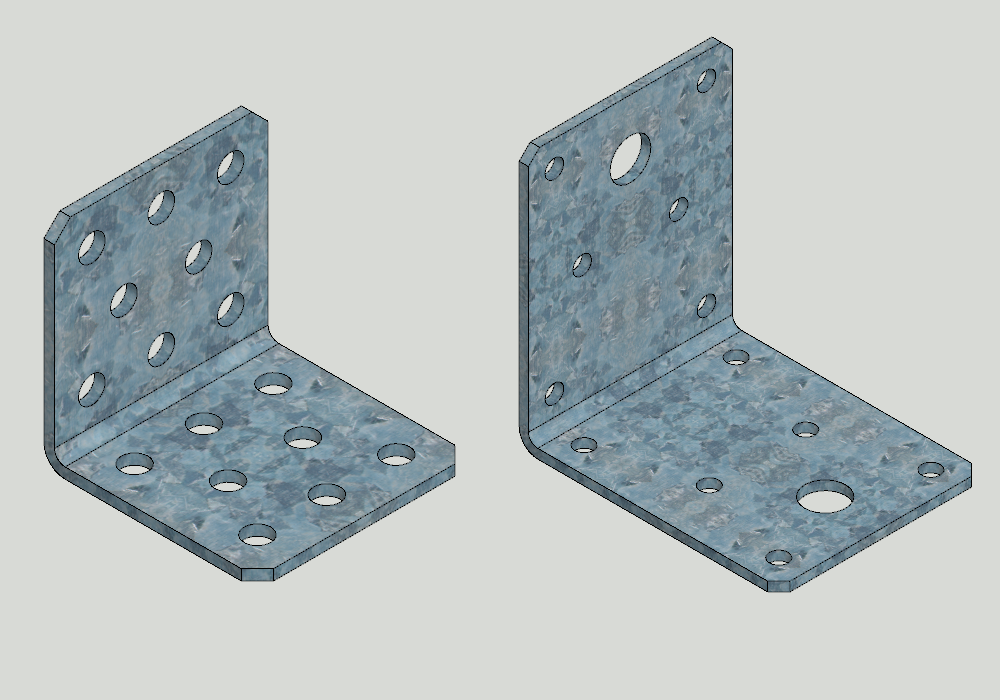

Malli on mittavarioituva ja aukileviävä ohutlevymalli, joka kuvaa neljää erilaista kulmarautaa.
Jokaista erilaista ja erikokoista geometriaa varten on oma ilmiasu, joka kaksoisnapsauttamalla mallin geometria vaihtuu.
Jokaiseen ilmiasuun liittyy piirustus, jossa on myös aukilevitys-projektio.
Reikien mallinnuksessa on käytetty piirresarjoja.
Ilmiasusta riippuen osa mallin geometriasta on vuorollaan piilossa.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli ja sen neljä piirustusta tallentuvat projektiin VERTEX_EXAMPLE.

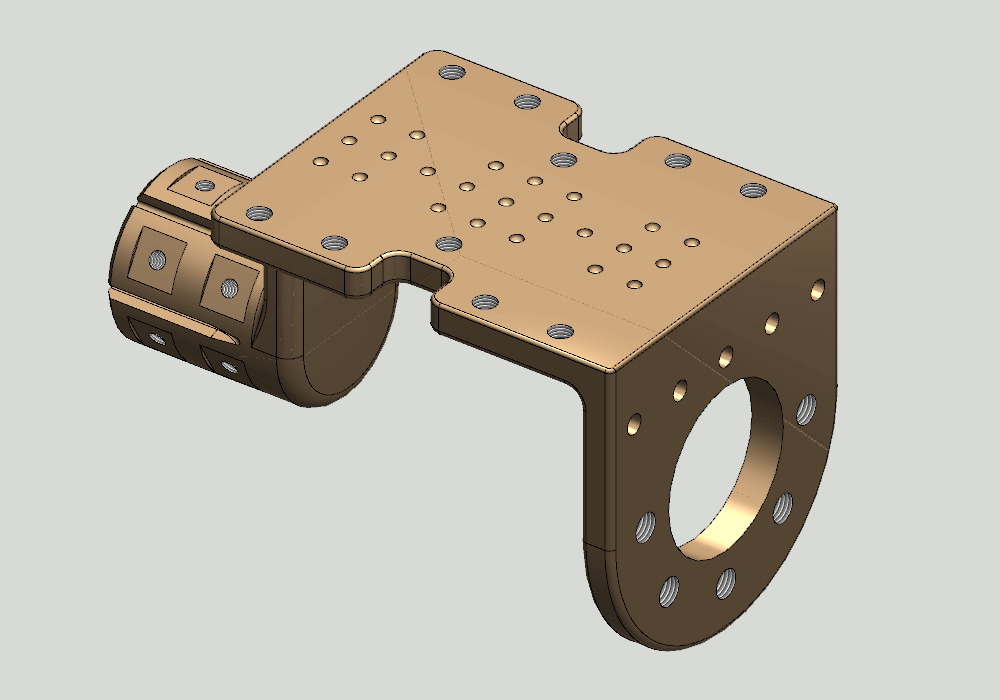

Malli esittelee erilaisia osiin mallinnettavia piirresarjoja:

Lineaarinen yksirivinen piirresarja
Kierrepiirteestä tehty polaarinen puoliympyrän muotoinen sarja.
Lineaarinen sarja, jonka ensimmäisellä jäsenellä on kopioita, joita ei ole otettu sarjaan mukaan.
Lineaarinen kaksiulotteinen sarja, josta on poistettu osa sarjan jäsenistä.
Lieriöpinnalle tehty sarja.
Piirresarja joka seuraa edellistä piirresarjaa.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli tallentuu projektiin VERTEX_EXAMPLE.

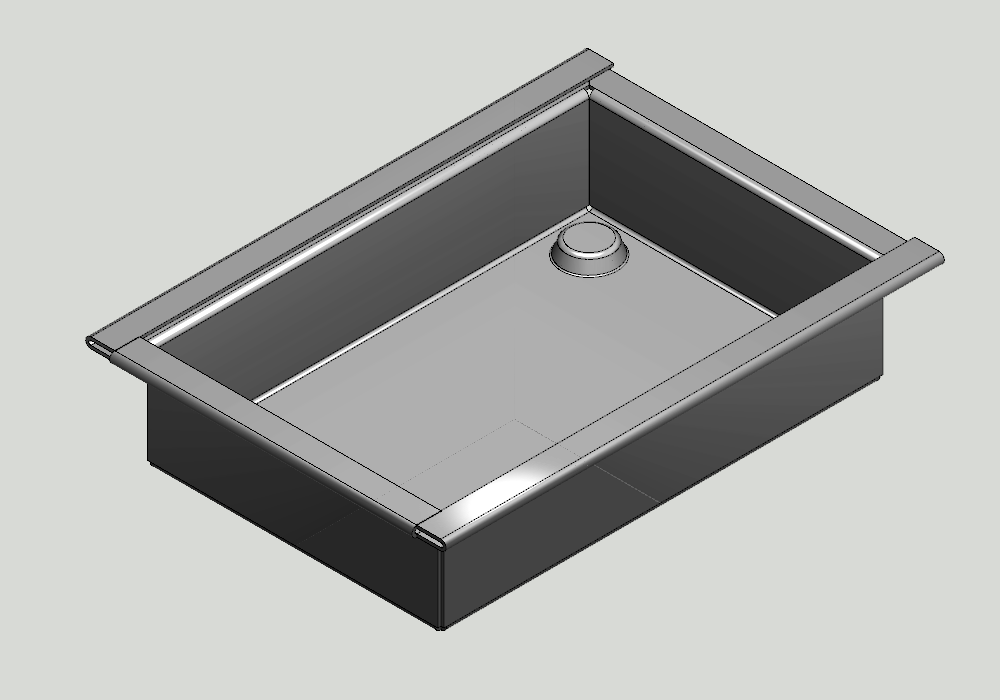

Ohutlevykappale, jossa on käytetty vain ohutlevyille mahdollisia mallinnustapoja.
Mallinnus on aloitettu piirtämällä yksi jana luonnokseen, tästä on pursotettu ohutlevykappale.
Pohjan neljään särmään tehty taivutuspiirre jonka yhteydessä on tehty reunojen trimmaus.
Seuraavaksi on tehty sivujen ulkosärmiin taivutuspiirre sekä automaattinen lappeiden jiiri-trimmaus. Tämän jälkeen kahden nurkan trimmaus on muutettu jiiri-trimmauksesta pusku-trimmaukseksi.
Seuraavaksi on tehty kolmelle sivulle kerralla 180 asteen taivutuspiirre.
Pohjaan on lisätty kohoumapiirre, joka sekä lisää että poistaa ainetta yhtä aikaa. Näistä kohoumista on tehty sarja.
Malliin liittyy kaksi piirustusta, joista jälkimmäinen sisältää vain aukilevitysgeometrian ja sopii siten parhaiten työstökoneelle soveltuvan DXF-tiedoston lähtötiedoksi.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli ja kaksi sen piirustusta tallentuvat projektiin VERTEX_EXAMPLE.

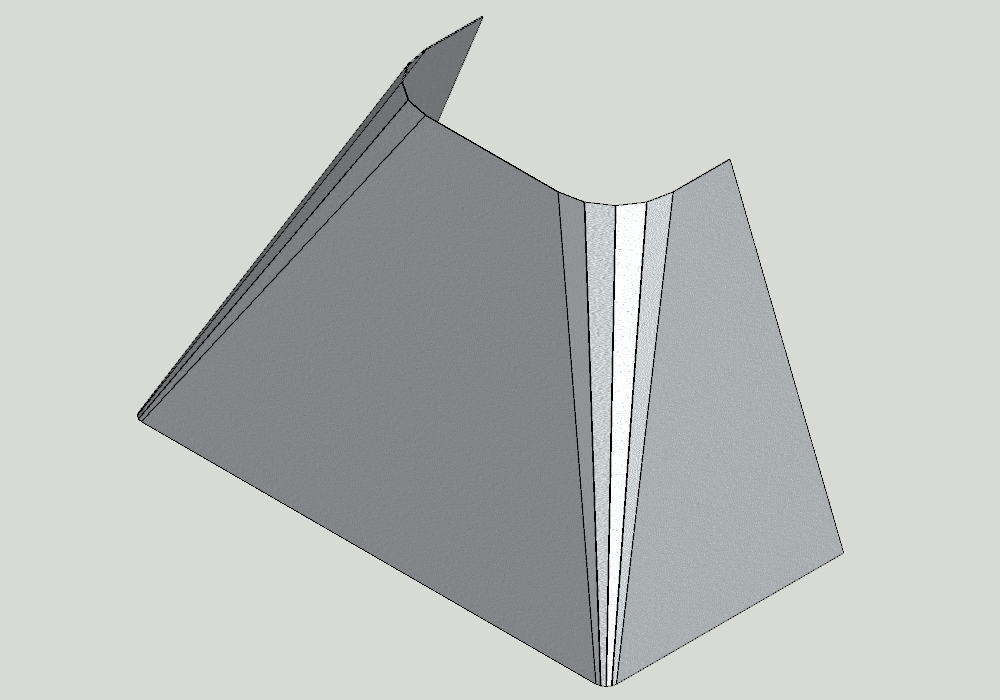

Mallinnus on aloitettu kahdella poikkileikkauksella, joiden väliin on tehty kappale pinnoittamalla.
Pinnan valinnan jälkeen tästä on tehty ohutlevykappale toiminnolla ”pintaketjun offset”.
Pyöreille (spline-) pinnoille on määritelty särmäys.
Piirustuksessa on mukana aukilevitysesitys.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

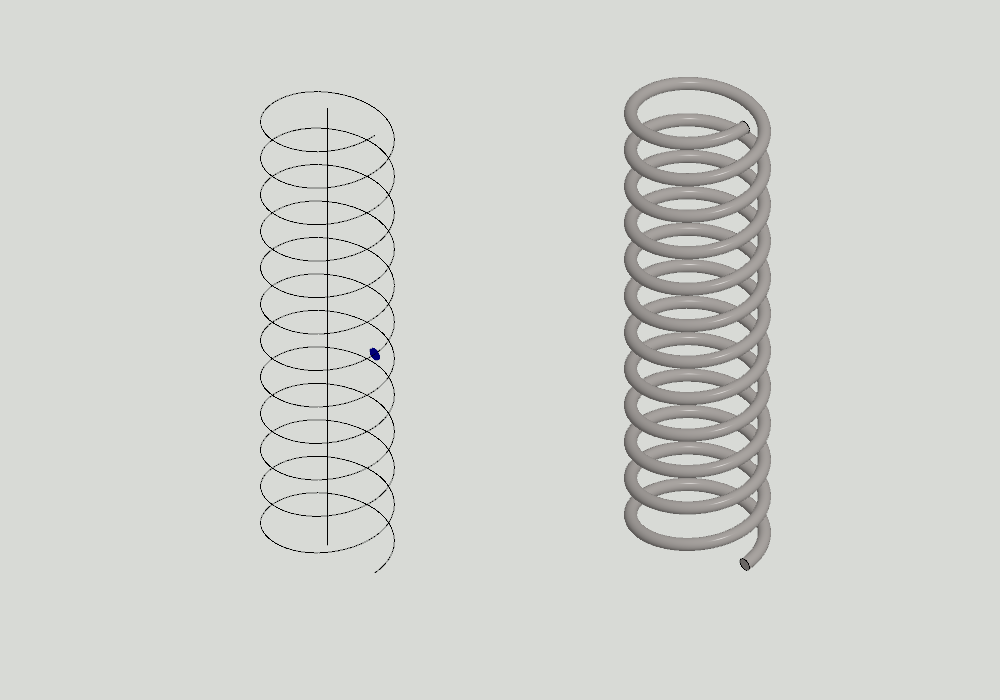

Mittavarioituvan jousen mallinnus on aloitettu jousen keskiakselia kuvaavan viivan piirtämisellä.
Viivaa on käytetty hyväksi spiraali-viivan mallintamiseen.
Spiraaliin on mallinnettu poikkileikkaus.
Spiraaliviivan ja poikkileikkauksen avulla on pyyhkäisty (Sweep) jousen malli.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli tallentuu projektiin VERTEX_EXAMPLE.

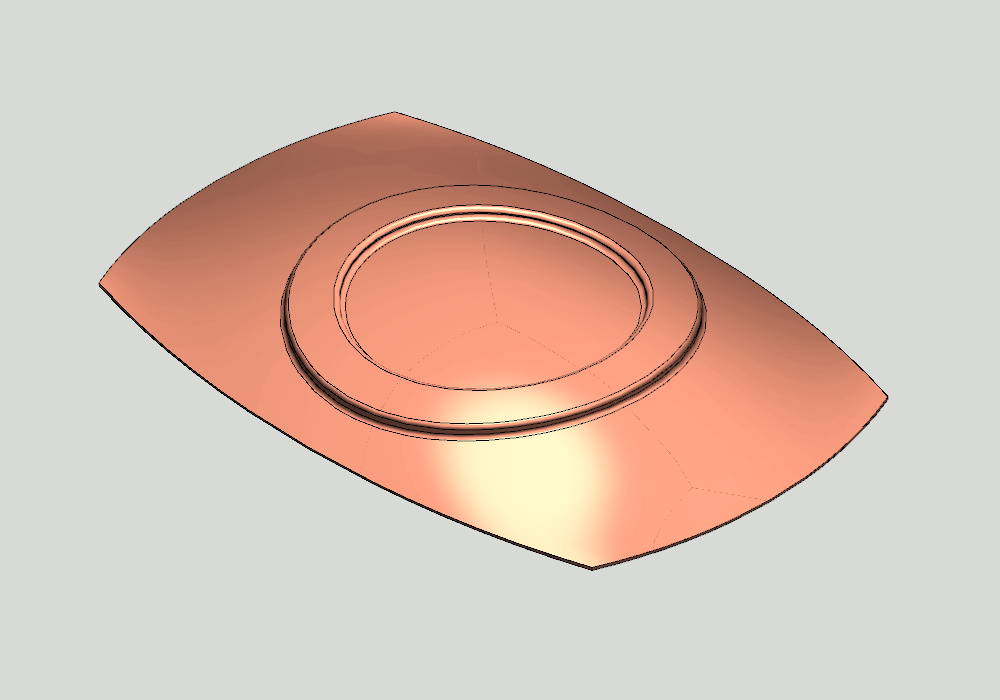

Mallinnus on aloitettu kahdella erillisellä ohjauskäyrällä. Näitä ohjauskäyriä on käytetty hyväksi pinnan mallinnukseen.
Pintaketjun offset-toiminnolla pinnasta on tehty kappale.
Pinnan muotoa seuraava rengasmainen kohouma on mallinnettu lisäävällä pursotuksella siten että pursotus on pintaan saakka ja ohittaa pinnan offset-arvon verran.
Pyöristyksen avulla kappaleelle on tehty tangentiaalinen yläpinta, jota on käytetty lopullisen ohutlevykappaleen mallinnukseen pintaketjun offset-toiminnolla.

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli tallentuu projektiin VERTEX_EXAMPLE.

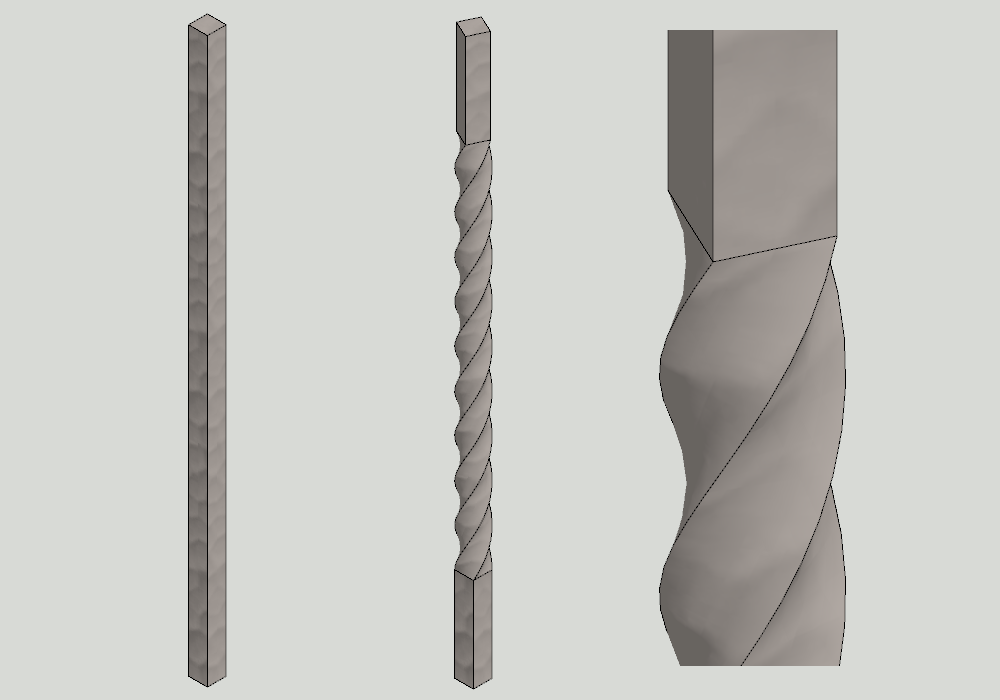

Mallinnus on aloitettu pursottamalla poikkileikkaus tangoksi.
Seuraavaksi malliin on luonnosteltu jana, jonka alku- ja loppupistettä käytetään kiertämiseen.
Kierrä-toiminnolla on osoitettu em. jana ja sille kiertokulma (asteina).

Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
Malli tallentuu projektiin VERTEX_EXAMPLE.
