Määrittele liikerata kokoonpanoon
Liikerata, yleistä

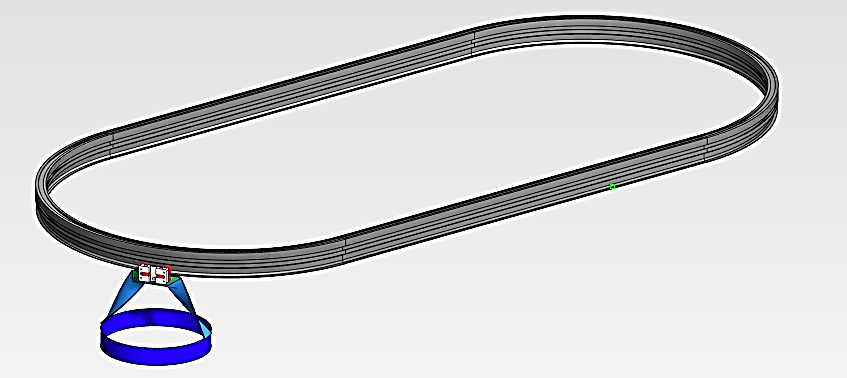

Liikerata mallinnetaan ohjauskäyrän avulla. Alla olevassa kokoonpanossa on tarkoituksena saada alikokoonpano liikkumaan ovaalia rataa pitkin. Koska rata muodostuu neljästä viivasta: kahdesta suorasta sekä puoliympyrästä, ne pitää yhdistää yhdeksi viivaksi, johon alikokoonpano voidaan sitoa geometrisilla ehdoilla.

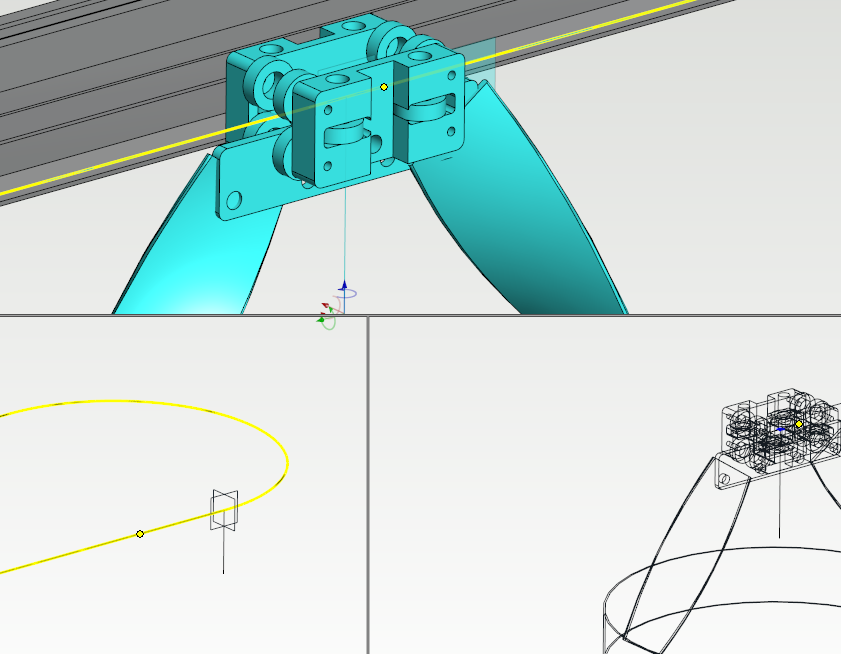

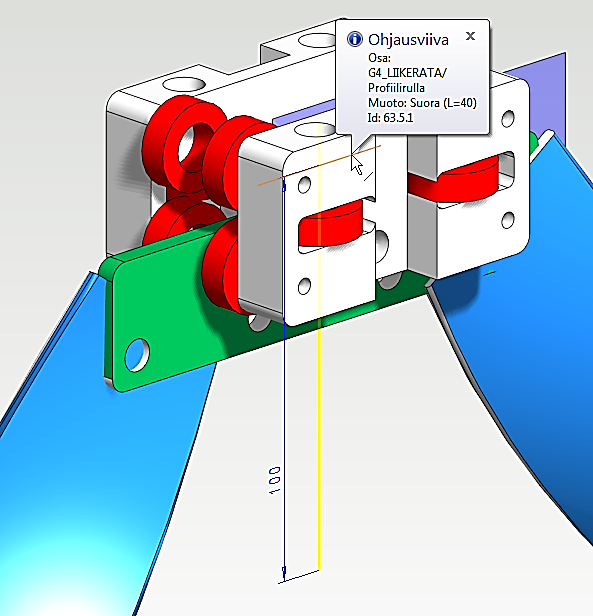

Alikokoonpanoon (Profiilirulla) on mallinnettu vaakasuuntainen ohjauskäyrä keskelle kokoonpanoa tehdylle aputasolle.

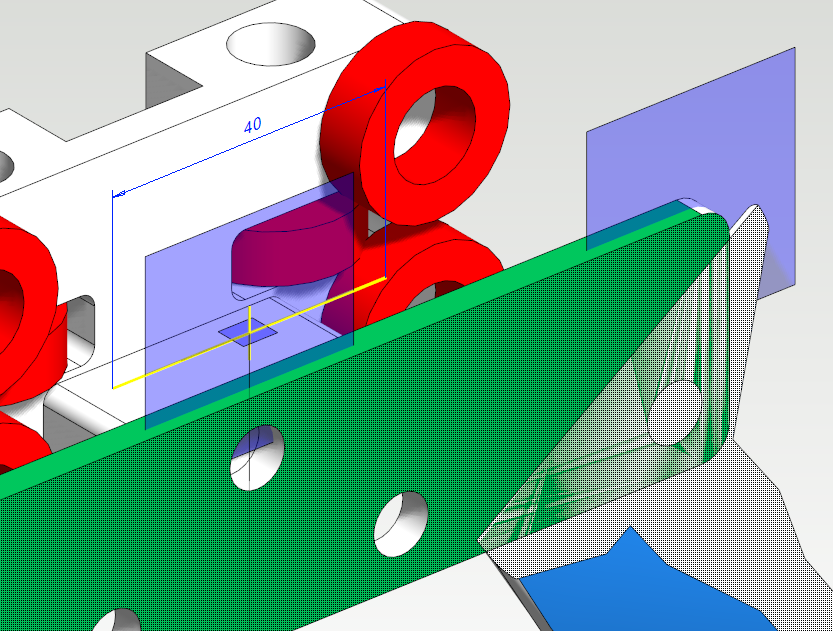

Lisäksi on tehty pystysuora ohjauskäyrä keskelle.Tämä siksi, että saadaan kelkka pysymään pystysuorassa sitä siirreltäessä rataa pitkin.
Tee ohjaava geometria
Liikerataa varten tehdään kokoonpanossa Skeleton-osa (tässä RATAJIGI).

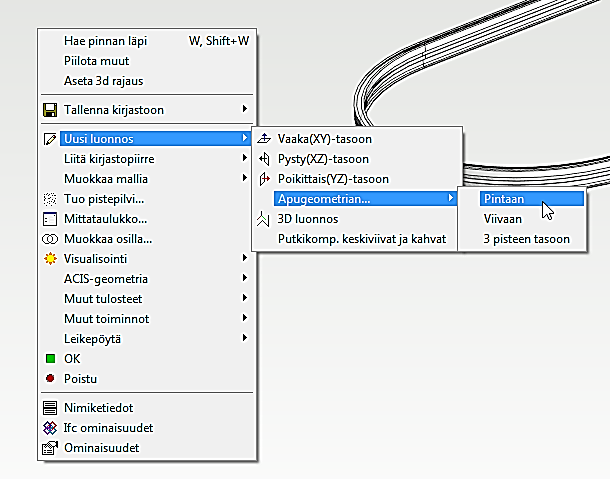

RATAJIGI-osassa tehdään Uusi luonnos -> ohjauskäyrä apugeometria pintaan.

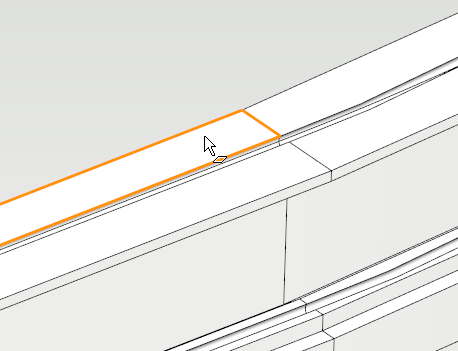

Pinnaksi valitaan ovaalin profiilin pohjapinta.

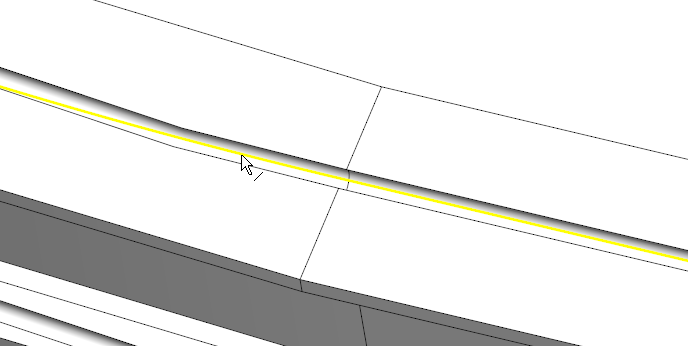

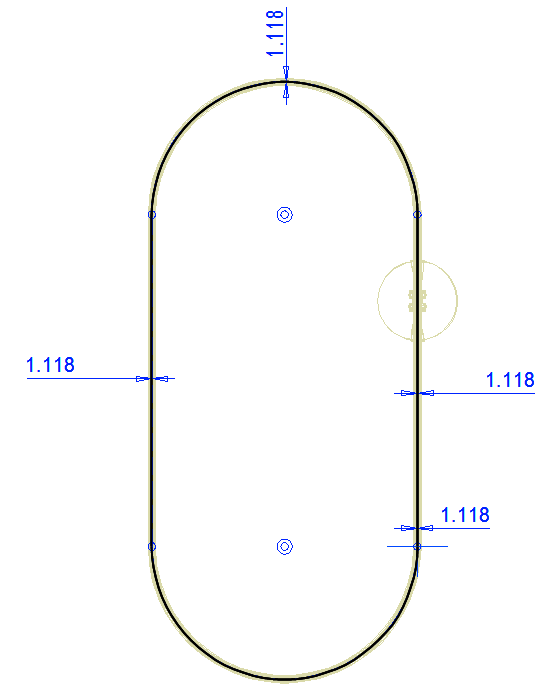

Ohjauskäyrä luonnostellaan keskelle profiileja:
Hyväksytään.

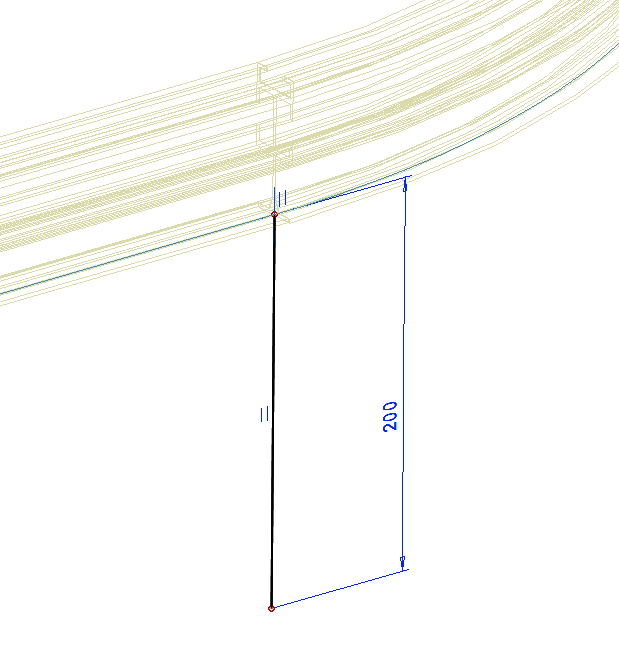

Lisäksi tarvitaan pystysuora ohjauskäyrä:
Hyväksytään.

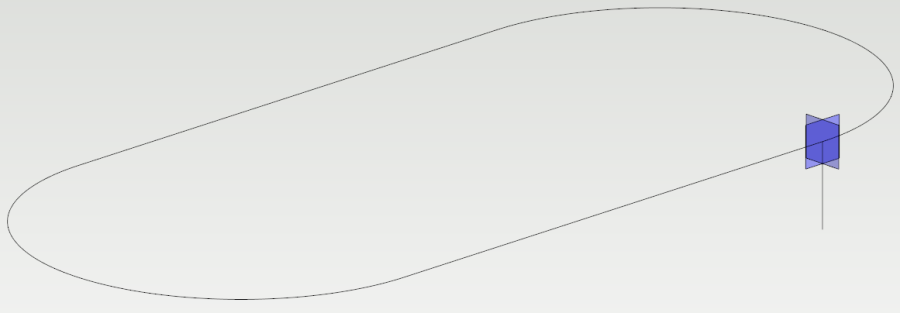

Ratakäyrä on nyt valmis.

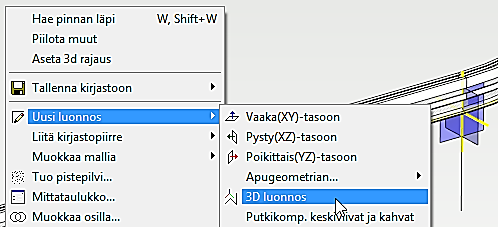

Tehdystä käyrästä pitää vielä saada yhtenäinen, jotta kelkka pääsee liikkumaan koko radan pituudelta. Valitaan 3D-luonnos toimenpiteeksi.

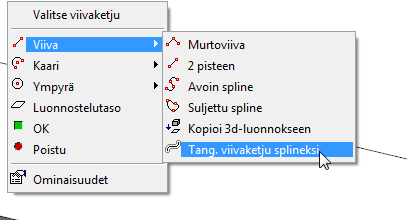

Valitse:
Valitse ohjauskäyrät:
Valitse ohjauskäyrät (4kpl) ja kuittaa keskinäppäimellä.

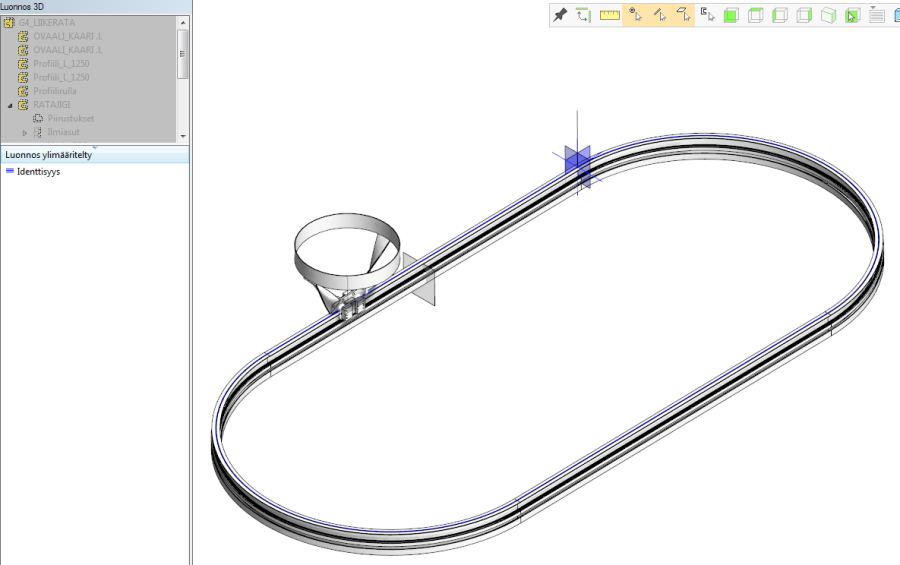

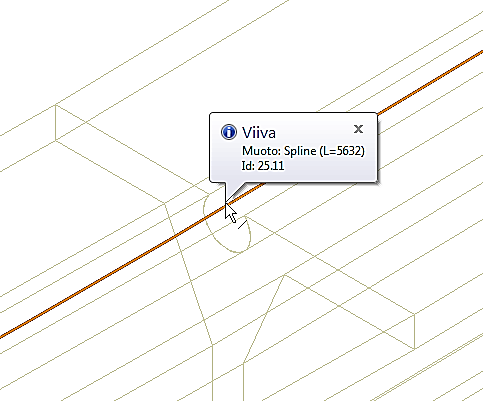

Ohjauskäyrät muuttuvat siniseksi osoituksena identtisyydestä. Osoittamalla yhdistettyä Splineä, näkee sen pituuden. OK.

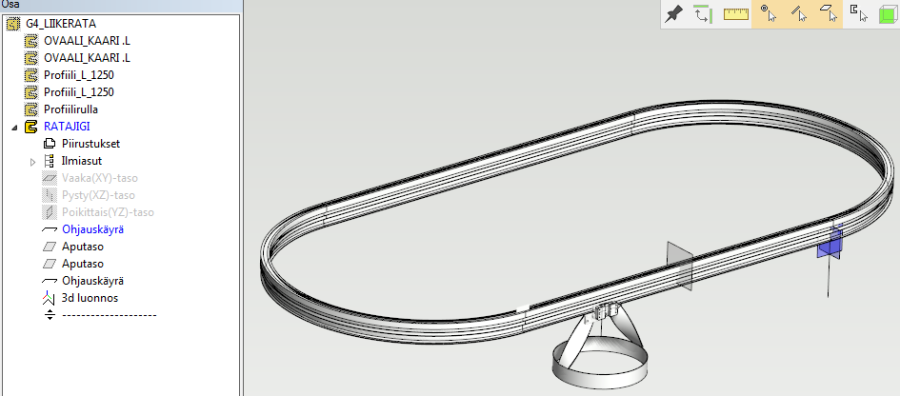

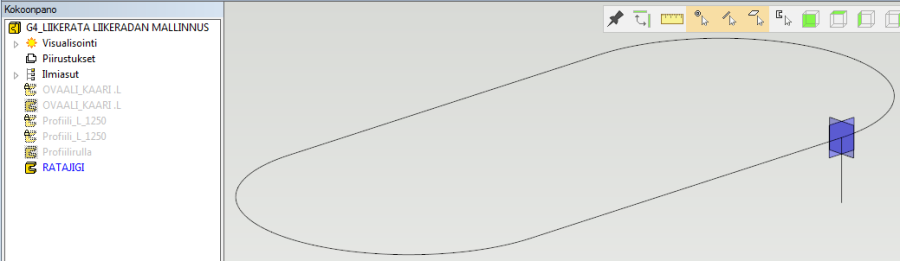

RATAJIGI on valmis.
Määritä ehdot
Seuraavaksi alikoonpano yhdistetään ehdoilla RATAJIGIIN.

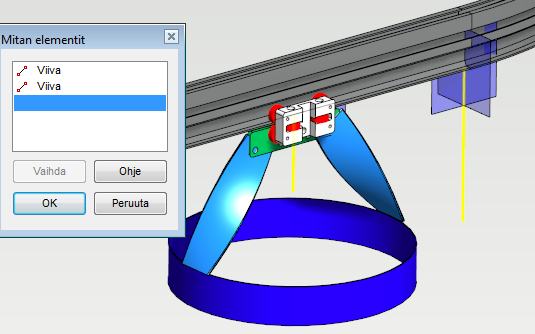

Yhdensuuntaisuus-ehto on määritetty rullakokoonpanon ja jigin pystysuorille ohjauskäyrille.

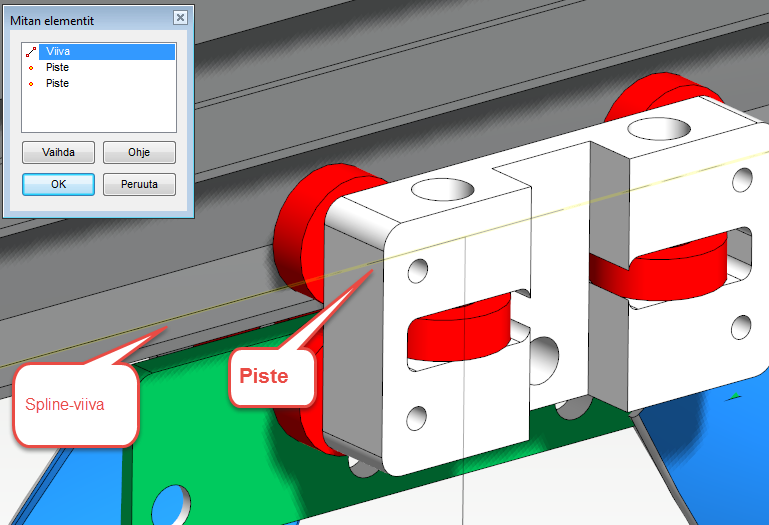

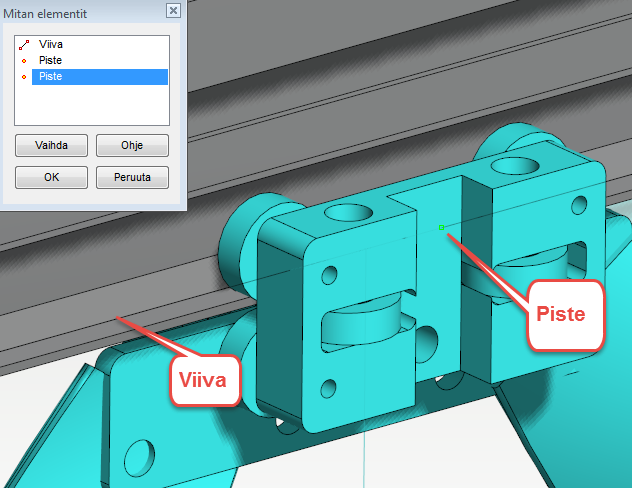

Yhtenevyysehto 1.

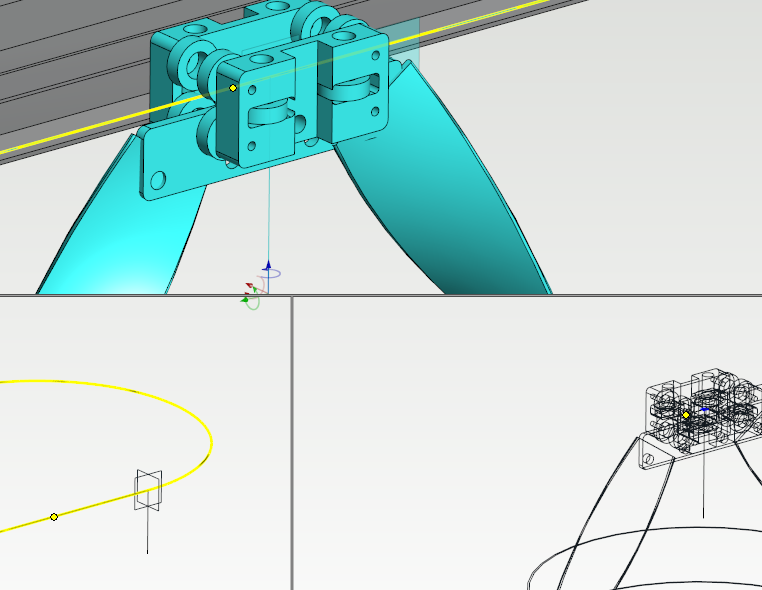

Yhtenevyysehto 1. valmis.

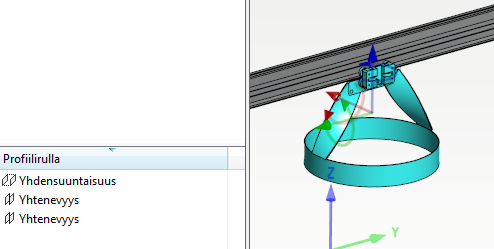

Lopuksi annetaan toinen yhtenevyysehto:
Yhtenevyysehto 2. valmis.

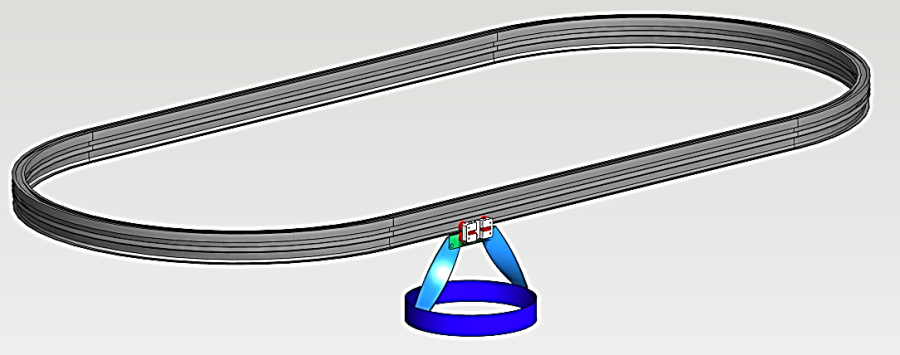

Liikerata valmis: Alikokoonpano seuraa ovaalia rataa.
Valmis.
