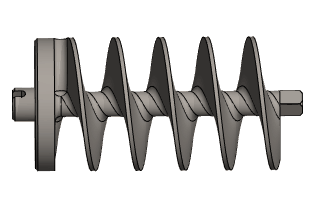

11. Jauhimen ruuvi

Harjoitus 11: Jauhimen ahtoruuvi

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.

Tässä harjoituksessa opimme

Mallintamaan spiraalin
Pyyhkäisemään poikkileikkauksen pitkin spriraalikäyrää.
Luonnoksen tarkan paikoituksen lieriöpinnalle.

Käytetyt toiminnot:

Spriraali.
Poikkileikkaus.
Pyyhkäisy.

Aloita uusi osamalli ja mallinna ensimmäinen piirre

File > Uusi > Osa. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).
Uusi luonnos > Vaaka (XY)-tasoon.

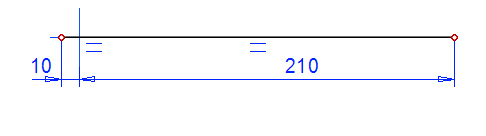

Luonnostele viiva ja laita se yhtenevyysehdolla kiinni keskiristin vaakaviivaan.
Mitoita alkupää 10 mm keskirististä vasemmalle.
Mitoita loppupää 210 mm keskirististä oikealle.
OK.
Toimenpide: Ohjauskäyrä.

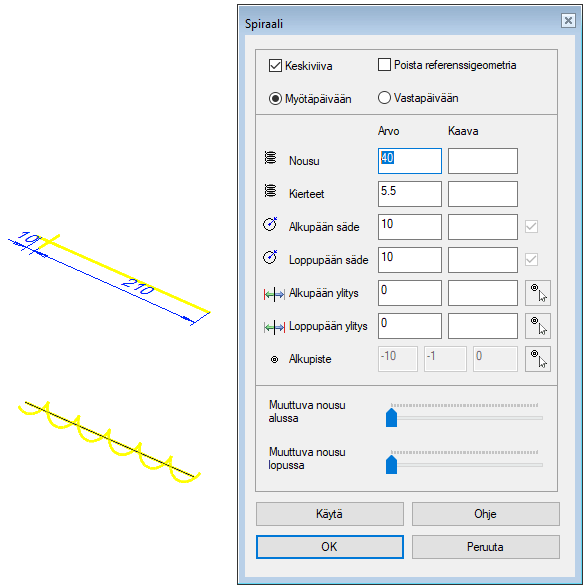

Mallinna spiraali

Valitse viiva.
Tilannekohtainen toiminto: Lisää spriraali. täytä arvot:
- Nousu: 40.
- Alku- ja loppupään säde: 10.
OK.

Spiraali-dialogista

Jos syötät nousun, ohjelma laskee kierteiden lukumäärän
Jos syötät kierteiden lukumäärän, ohjelma laskee nousun.
Voit myös syöttää alku- ja loppupään ylitykset. Positiiviset ja negatiiviset arvot käyvät.
Voit tehdä spiraalin myötä- tai vastapäivään.
Jos spiraalin lähtökohtana olisi esim kartio, niin optiolla Poista referenssigeometria, lieriö poistetaan, kun spriraali syntyy kartion pinnalle.
Optiolla Keskiviiva, ohjelma piirtää lieriö- tai kartiopinnalle sijoitetulle spiraalille keskiviivan (lieriön tai kartion pyörähdysakselin kohdalle).

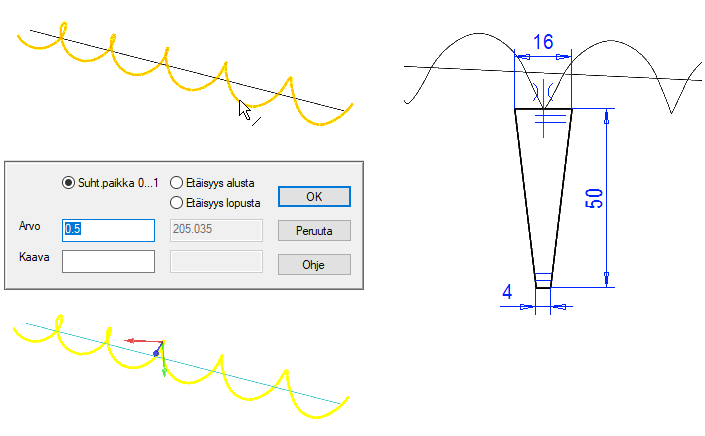

Mallinna ruuvin kierteen poikkileikkaus

Valitse spiraaliviiva.
Tilannekohtainen toiminto: Uusi luonnos.
Hyväksy ohjelman ehdottama suhteellinen paikka: 0.5
OK siirtyy luonnostelutilaan.

Luonnostele poikkileikkaus

Laita vinot pystyviivat symmetriseksi keskiristin pystyviivalle.
Lisää mitat 16, 4 ja 50.
OK.

Toimenpide: Poikkileikkaus.

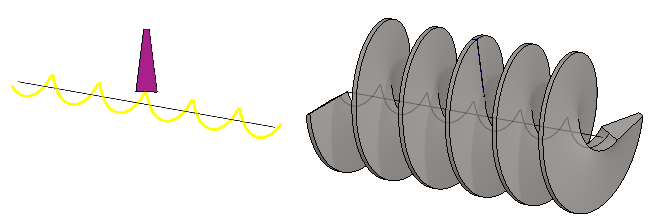

Mallinna kierre ohjausviivan ja poikkileikkauksen avulla

Valitse viiva ja poikkileikkaus (toinen Ctrl-näppäin pohjassa).
Tilannekohtainen toiminto: Pyyhkäise > Lisäten ainetta.
- Pyyhkäisy-dialogiin ei tarvitse tehdä muutoksia.
- Hyväksy arvot: OK.

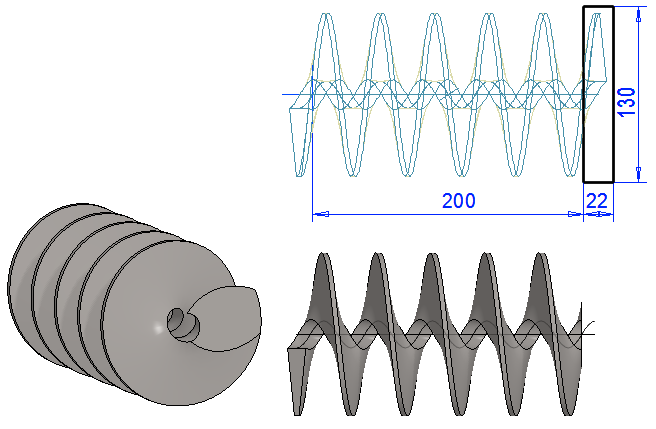

Tasaa spiraalin oikea pää

Uusi luonnos > Vaaka(XY)-tasoon.
Piirrä suorakulmio.
Mitoita suorakulmioin vasen reuna keskirististä: 200.
Riittää että suorakulmiot ulottuvat kappaleen nykyisten reunojen yli, mutta voit myös lisätä niille mittaehdot.
- Tässä suorakulmion vaakaviivat on laitettu symmetriseksi keskiristin vaakaviivan kanssa.

Toimenpide: Poista - Pursota - Kappaleen läpi - molempiin suuntiin.

Tee ruuvin ulkopinnasta lieriöpinta

Pyyhkäisyn seurauksena ruuvin pinnat ovat spline-pintoja. Jotta kierukka menisi mahdollisimman välyksettömästi sylinteripinnan sisään, on mallia muokattava siten että ulkopinnasta tulee sylinteri-pinta.

Uusi luonnos > Poikittais (YZ)-tasoon.
Piirrä kaksi ympyrää, joiden keskipiste on origossa.
Mitoita ympyrät. Sisempi 118 ja ulompi vähän suurempi, kuin ruuvin nykyinen ulkokehä, esim. 125.

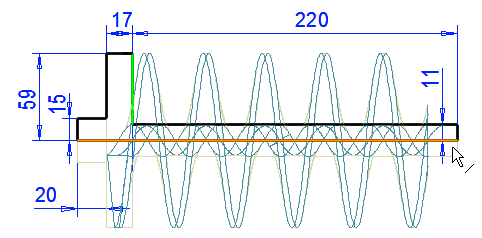

Mallinna keskiakseli

Uusi luonnos > Vaaka(XY)-tasoon.
Piirrä muoto murtoviivalla.
- Kuvassa vihreällä piirretty viiva yhteneväksi keskiristin pystyviivan kanssa.
- Kuvassa oranssilla piirretty viiva yhteneväksi keskiristin vaakaviivan kanssa.
Mitoita kuvan mukaan.

Toimenpide: Lisää - Pyöräytä.

Osoita pyöräytysakseliksi kuvassa orassilla piirretty viiva.

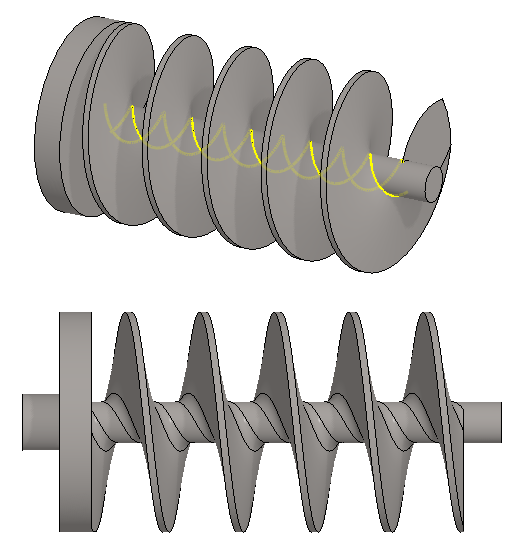

Tee pyöristykset ruuvikierteiden ja akselin yhtymäkohtaan

Valitse molemmat ruuvikierteen reunaviivat. (Muista
).
Tilannekohtainen toiminto: Pyöristä: 6.

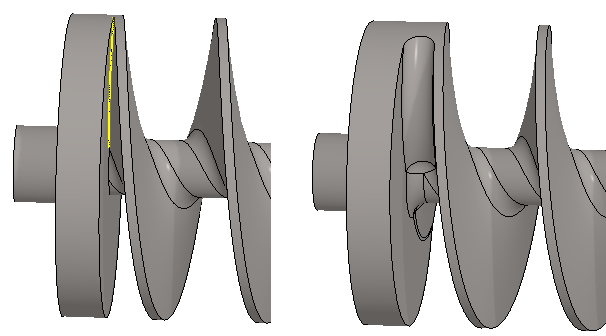

Tee pyöristys ruuvikierteen ja takarungon yhtymäkohtaan

Valitse terävä särmä kuvan mukaan.
Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä: 6.

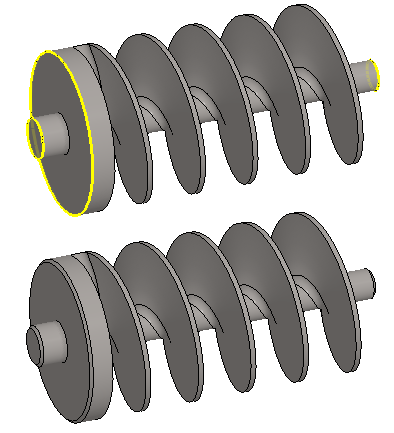

Tee viisteet akselin ja rungon päihin

Valitse kolme viivaa. Kuvan keltaiset viivat. (Muista
).
Tilannekohtainen toiminto: Pyöristä/viistä > Viistä tämä: 2 ja 2.

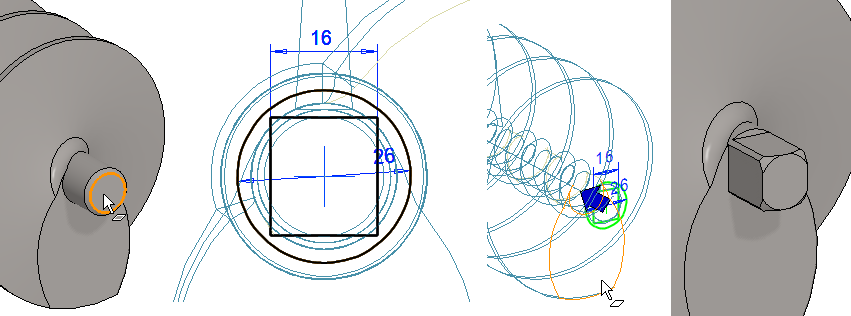

Muotoile avoimen pää akseli pääosin nelikulmaiseksi.

Valitse akselin pääty
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele suorakulmio ja ympyrä.
Suorakulmio symmetrisesti keskiristille molempiin suuntiin ja sivun pituus: 16.
Ympyrä suurempi kuin akseli ja suurempi kuin neliön lävistäjä, esim. 26.

Toimenpide: Poista - Pursota - osoitettuun pintaan.

Osoita kolmannessa kuvassa näkyvä pinta.
Vaihtoehtona tälle on poistava pursotus mitalla (20).

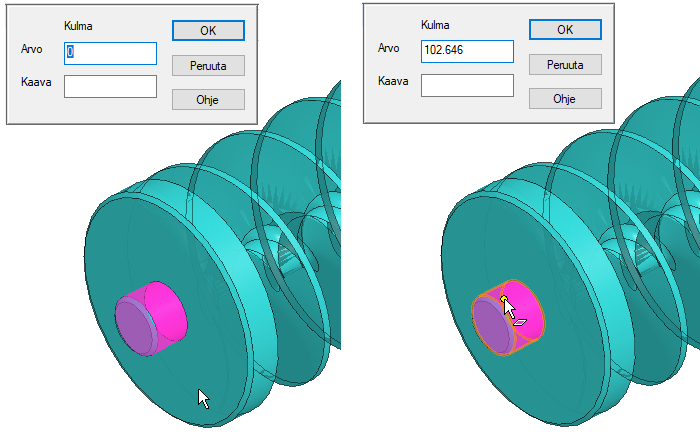

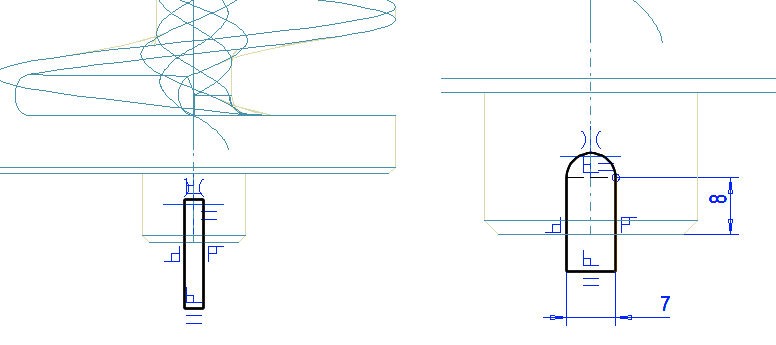

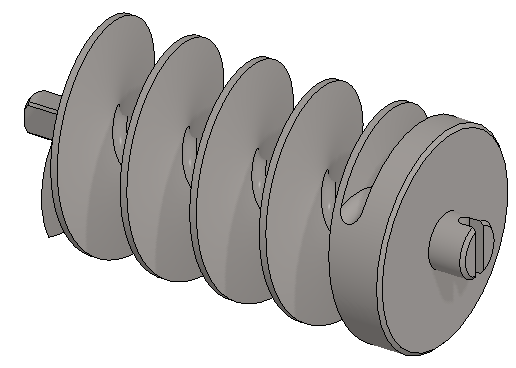

Tee hahlo akselin toiseen päähän

Valitse (kuvassa näkyvä) lieriöpinta.
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.
- Ohjelma ehdottaa pinnan suunnaksi arvoa 0.
Paina ja pidä
-näppäin pohjassa ja liikuttele kohdistinta lieriöpinnan päällä. Huomaat että kulman arvo muuttuu vasemman yläkulman dialogissa.
Anna kulman arvoksi: 90 ja paina OK-painiketta.

Luonnostele suorakulmio symmetrisesti keskiristin pystyakselin suhteen.
Muuta ylin vaakaviiva apuviivaksi.
Piirrä kaari (kolme kehäpistettä) tangentiaalisesti pystyviivoille,
Lisää mitat.
- Hahlon leveys: 7.
- Hahlon suoran osuuden syvyys sylinterin päästä: 8.

Toimenpide: Poista - Pursota - Kappaleen läpi.

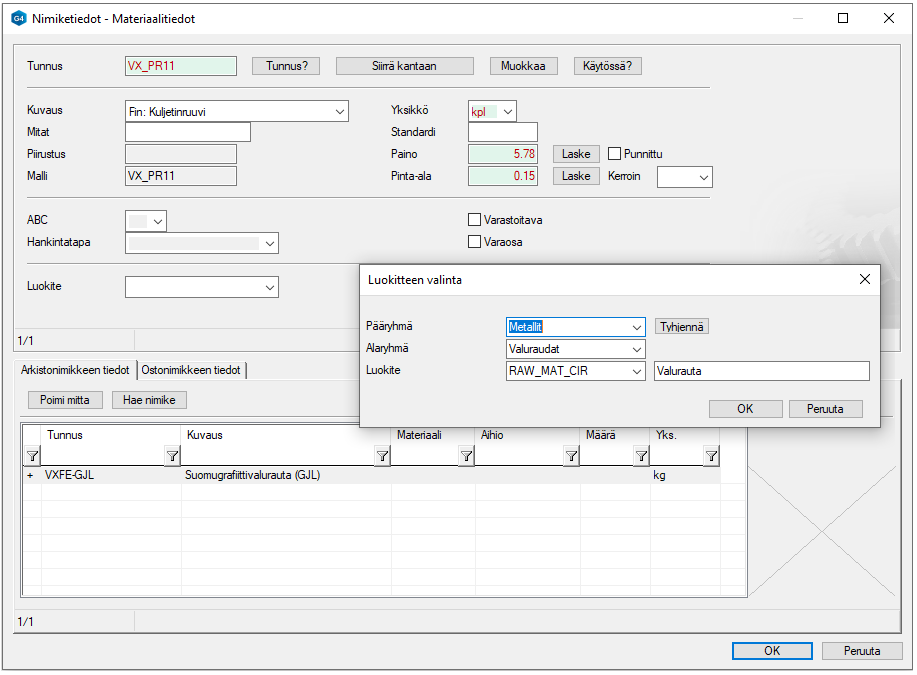

Anna mallille raaka-ainetieto

Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).

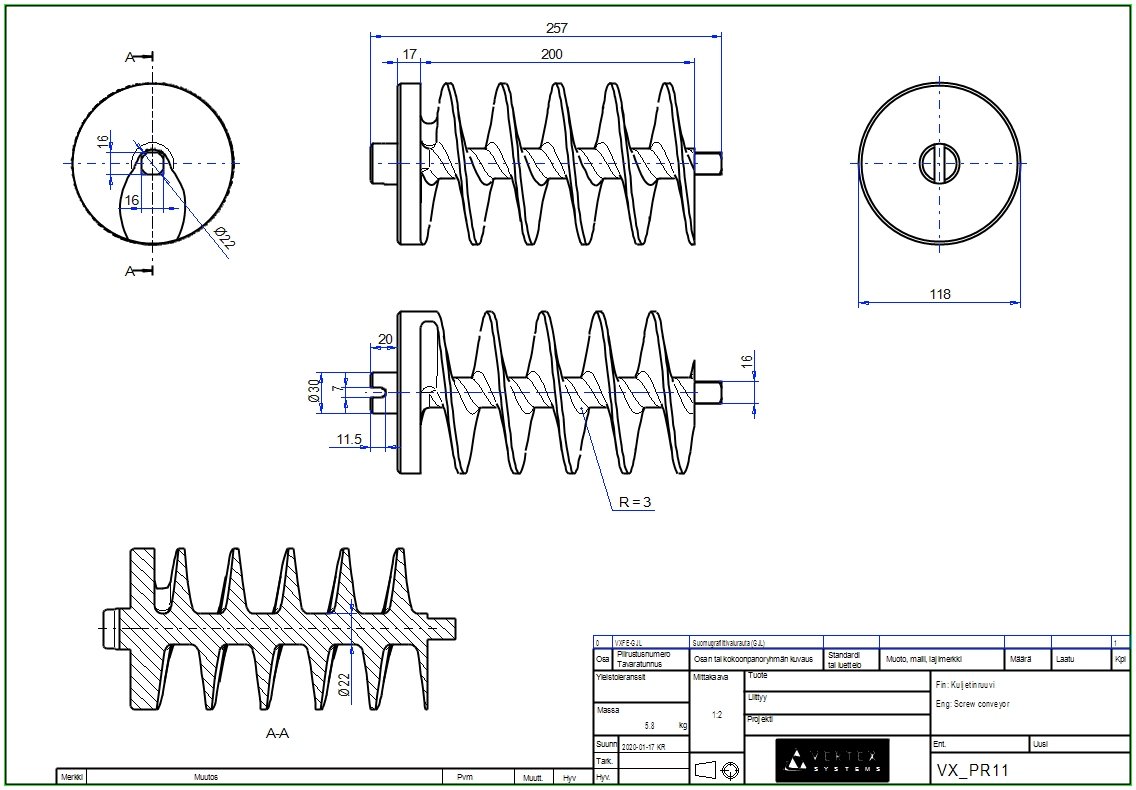

Katso tarkemmin harjoituksen 2. Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.
