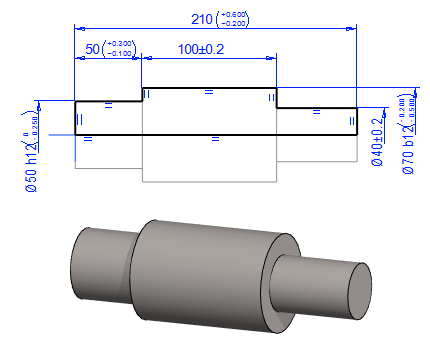

13. Toleroitu akseli

Tässä harjoituksessa opimme

• Lisäämään luonnoksen mittoihin toleranssit.

• Tekemään osalle ilmiasuja erilaisia tolerointitarpeita varten.

• Määrittämään ilmiasun kuvaamaan nimellis-, keski- maksimi- tai minimitoleranssiin ajettua osaa.

• Kopioimaan ilmiasun piirustuksen toiselle ilmiasulle.

• Hakemaan luonnoksessa olevat mitat mallin piirustukseen.

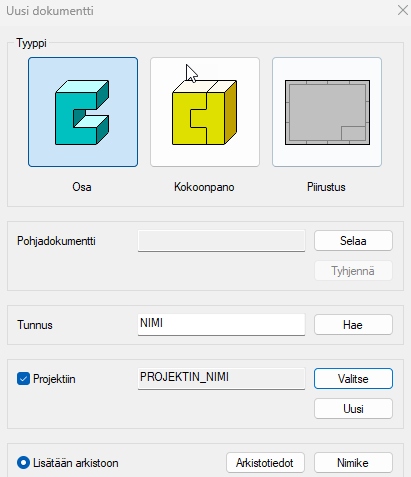

Luo uusi osamalli

• File > Uusi > Osa

  • Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

Luonnostele akselin poikkileikkauksen puolikas

• Uusi luonnos > Vaaka(XY)-tasoon.

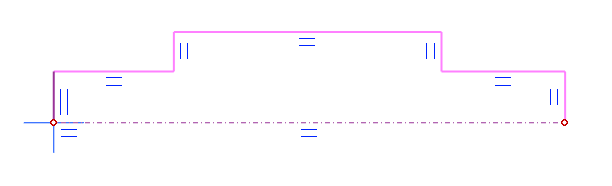

Luonnostele muoto

• Toiminto: Kahden pisteen viiva.


  • Valitse viivatyyli: Pyörähdysakseli.

  • Aloita piirtäminen origosta.

• Toiminto: Murtoviiva

  • Valitse viivatyyli: Muotoviiva

  • Aloita piirtäminen origosta.

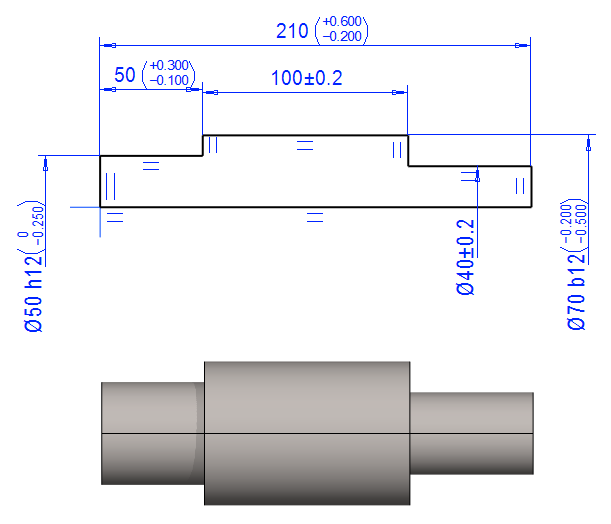

Mitoita luonnos

• Toiminto: Etäisyys.

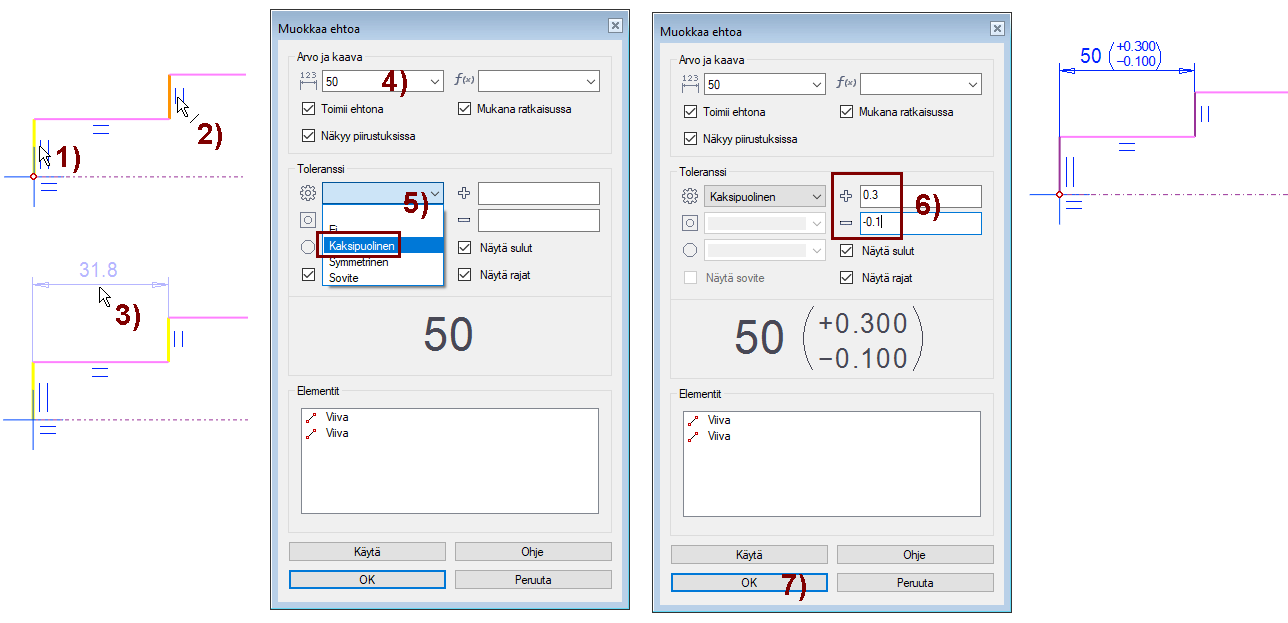

• Osoita mitoitettavat viivat sekä osoita mittaluvuin paikka. Kuvassa 1), 2) ja 3).

• Syötä nimellismitta: 50.  Kuva 4).

• Valitse toleranssin tyyppi: Kaksipuolinen. Kuva 5).

• Syötä ylä- ja alaeromitta: 0.3 ja -0.1  Kuva 6).

  • Käytä tarvittaessa miinus-etumerkkiä (plus-merkkiä ei tarvitse syöttää).

• OK. Kuva 7).

• Jatka toiminolla: Etäisyys.

• Osoita seuraavat kaksi pystyviivaa ja mittaluvun paikka.

• Syötä nimellismitta: 100.

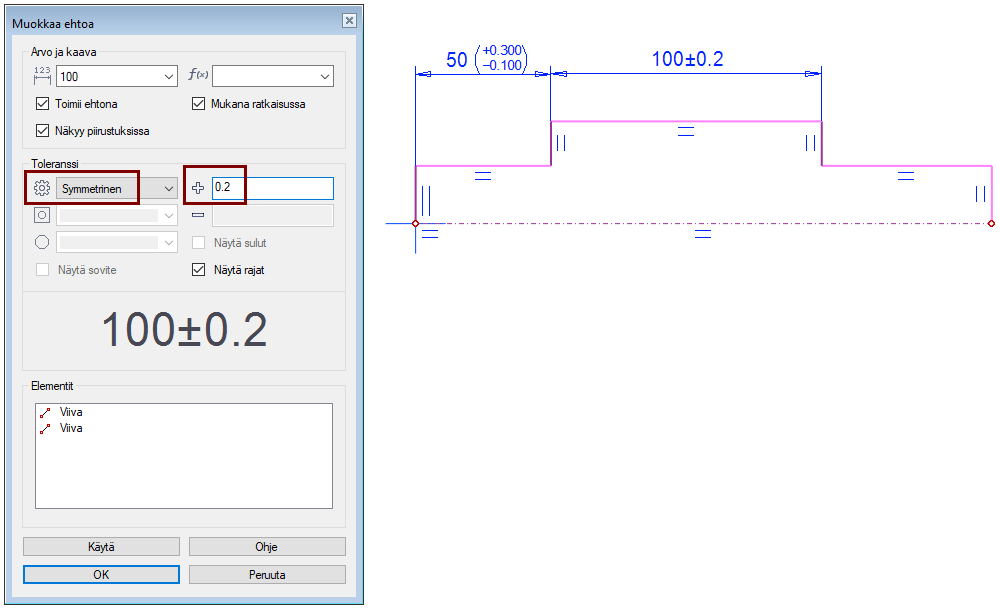

• Valitse toleranssin tyyppi: Symmetrinen.

• Syötä toleranssin suuruus: 0.2

• OK.

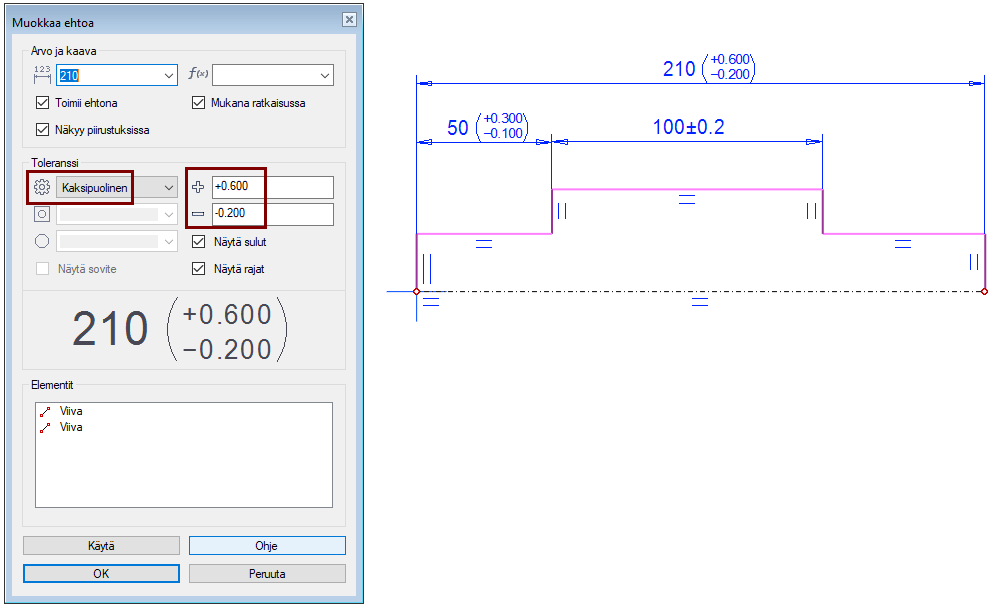

• Jatka toiminolla: Etäisyys.

• Osoita molempien päiden pystyviivat ja mittaluvun paikka.

• Valitse toleranssin tyyppi: Kaksipuolinen.

• Syötä nimellismitta: 210.

• Syötä ylä- ja alaeromitta: 0.6 ja -0.2.

• OK.

• Jatka toiminolla: Etäisyys.

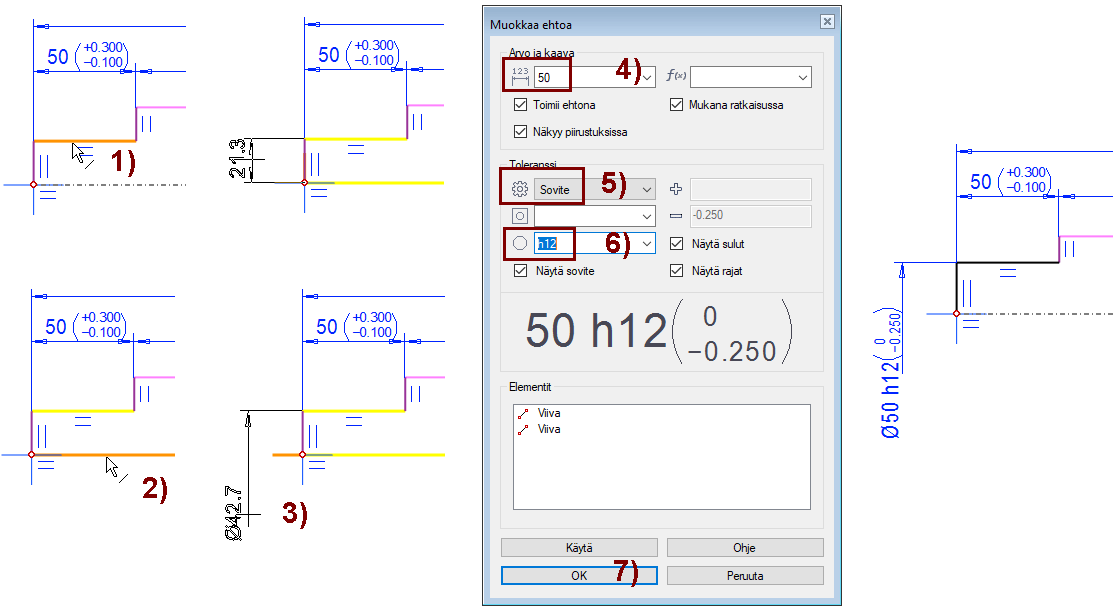

• Osoita ylempi viiva. Kuva 1).

• Osoita pyörähdysakselin viiva. Kuva 2).

• Vie kohdistin pyörähdysakselin alapuolelle.

  • Mitta vaihtuu halkaisija-mitaksi

• Osoita mittaluvun paikka. Kuva 3).

• Syötä nimellismitta: 50. Kuva 4).

• Valitse toleranssin tyyppi: Sovite. Kuva 5).

• Valitse toleranssiluokka (akseli-sovitteista). Kuva 6).

  • Tässä on valittu "turhan väljä" toleranssi h12, jotta mittamuutos on myöhemmin helpommin havainnoitavissa.

  • Näet, että ohjelma laskee ylä- ja alaeromitat.

• OK. Kuva 7).

• Jatka toiminolla: Etäisyys.

• Osoita ylempi viiva ja pyörähdysakselin viiva.

• Vie kohdistin pyörähdysakselin alapuolelle ja osoita mittaluvun paikka.

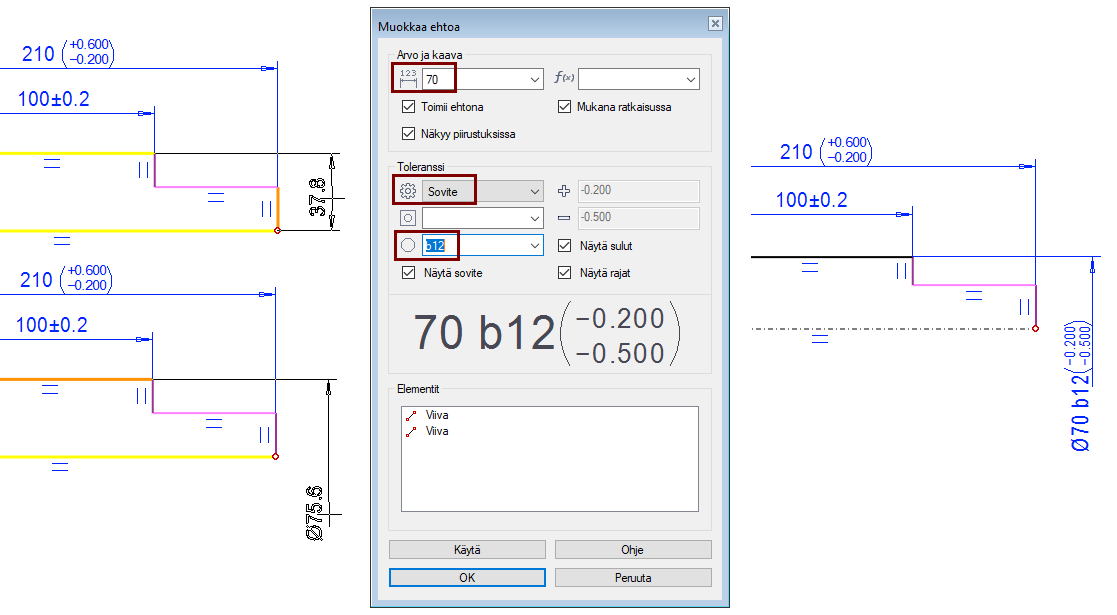

• Syötä nimellismitta: 70.

• Valitse toleranssin tyyppi: Sovite.

• Valitse toleranssiluokka, esim. b12.

• OK.

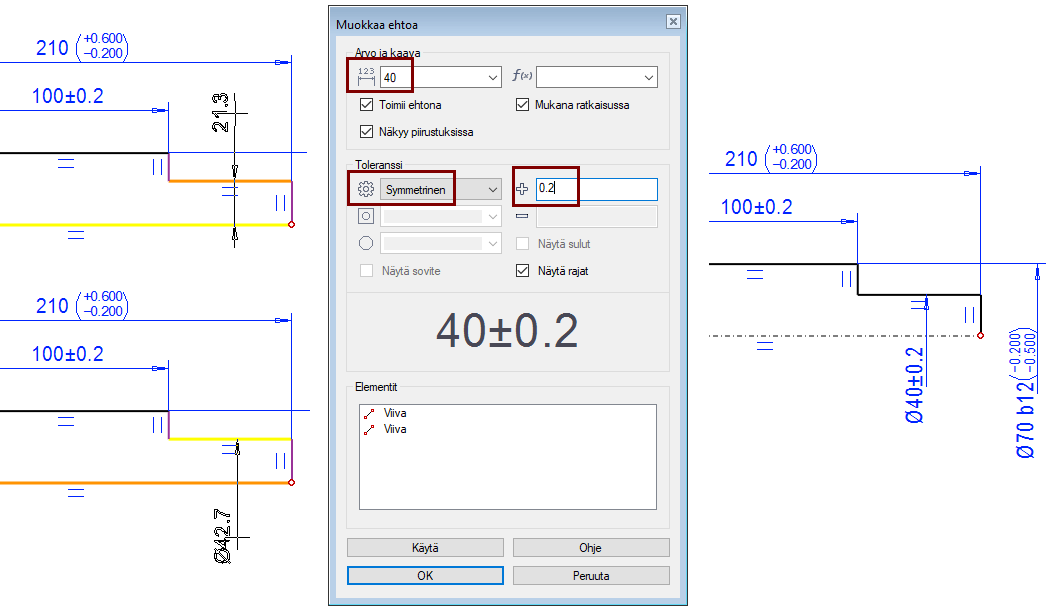

• Jatka toiminnolla: Etäisyys.

• Osoita ylempi viiva ja pyörähdysakselin viiva.

• Vie kohdistin symmetriaviivan alapuolelle ja osoita mittaluvun paikka.

• Syötä nimellismitta: 40.

• Valitse toleranssin tyyppi: Symmetrinen.

• Syötä toleranssin suuruus: 0.2

• OK.

Sulje muoto ja pyöräytä luonnos akseliksi

• Piirrä pyörähdysakselin päälle muotoviiva, jotta luonnokselle voidaan tehdä pyöräytys-toimenpide.

• Toiminto: Kahden pisteen viiva.

•

Toimenpide

• Lisää > Pyöräytä

• Kulma: 360 (Oletus)

• OK.

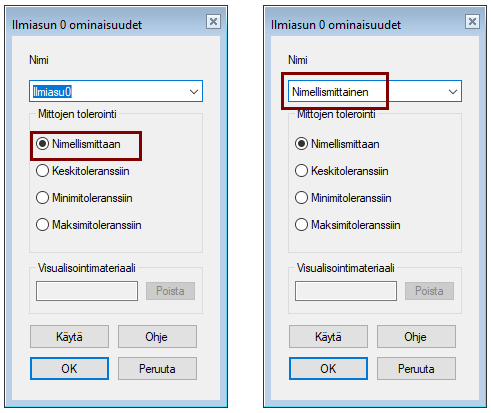

Määritä ensimmäinen ilmiasu nimellismittaiseksi

• Valitse piirrepuusta: Ilmiasut > 0: ilmiasu0.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialogin Ilmiasun 0 ominaisuudet.

  • Oletuksena ilmiasu kuvaa aina nimellismittaista osaa.

• Syötä ilmiasulle kuvaava nimi: Nimellismittainen.

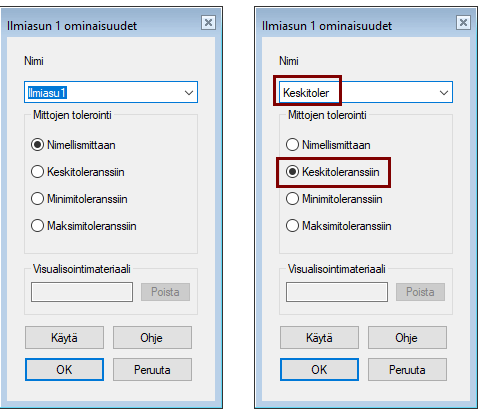

Tee toinen ilmiasu ja määritä se keskitoleranssiin

• Valitse piirrepuusta: Ilmiasut

• Tilannekohtainen toiminto: Lisää ilmiasu.

  • Ohjelma avaa dialogin Ilmiasun 1 ominaisuudet.

• Syötä ilmiasulle kuvaava nimi, esim: Keskitoler.

• Valitse mittojen tolerointi: Keskitoleranssiin.

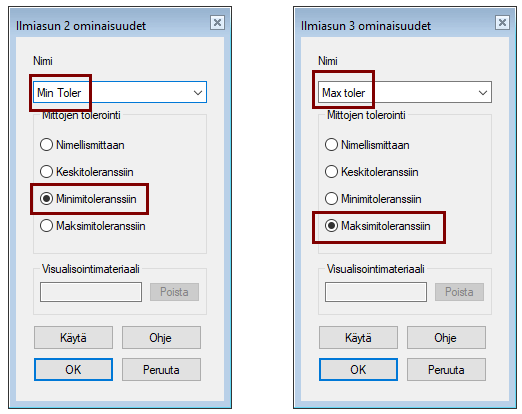

Lisää vielä pari ilmiasua minimi- ja maksimitoleransseille

• Valitse piirrepuusta: Ilmiasut

• Tilannekohtainen toiminto: Lisää ilmiasu.

• Syötä ilmiasuille kuvaavat nimet.

• Valitse mittojen tolerointi: Minimitoleranssiin ja Maksimitoleranssiin.

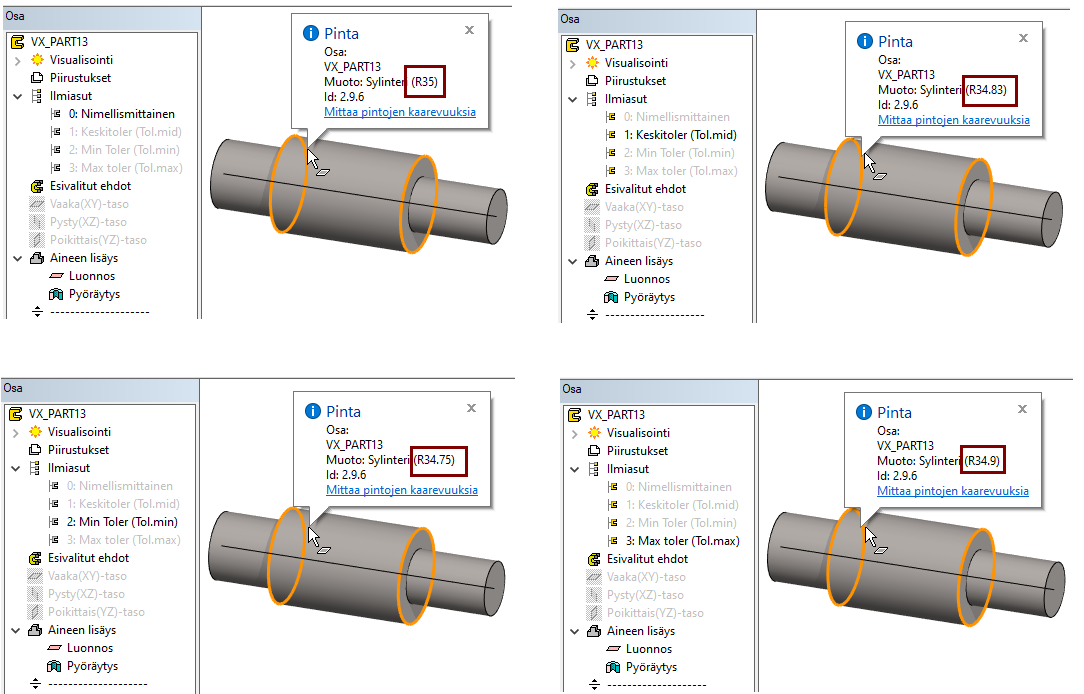

Tarkastele osan mittoja eri ilmiasuissa

• Aktivoi ilmiasu kaksoisnapsauttamalla sitä.

• Vie kohdistin sylinteripintojen päälle.

  • Ohjelma raportoi ns. tippitekstissä pinnan tietoja, mm säteen.

• Voi käyttää myös toimintoa Etäisyys ja tarkastella osan pituutta.

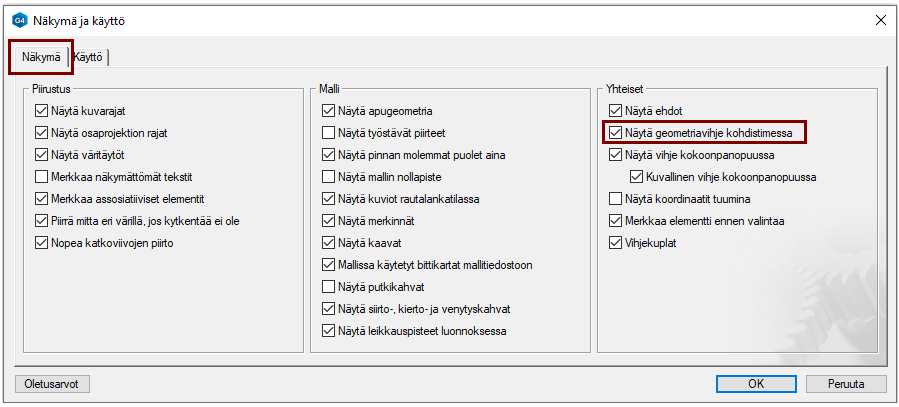

Jos tippitekstiä ei ilmesty

Aseta tippitekstit näkyviin (tai pois näkyvistä) asetuksella:

• File > Käyttäjäasetukset > Piirustukset, mallit > Näkymä-välilehti, Yleiset-ryhmä > Näytä geometriavihje kohdistimessa.

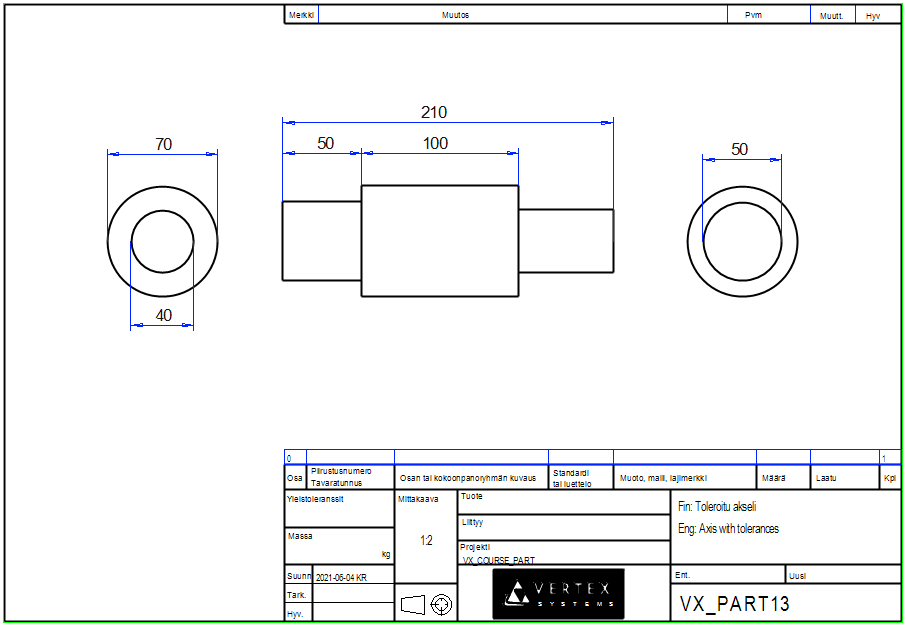

Tee mallille nimellismittainen piirustus ja mitoita se

• Aktivoi 0-ilmiasu eli Nimellismittainen kaksoisnapsauttamalla sitä.

• Toiminto: Piirustukset > Uusi piirustus.

  • 1:2

  • Lomake: A4_h

  • Projektiot: edestä, vasemmalta ja oikealta.

• Täydennä piirustusarkistotiedot.

• Lisää mitoitus

Tallenna piirustus

• File > Tallenna tai paina tai

• Poista se työpöydältä.

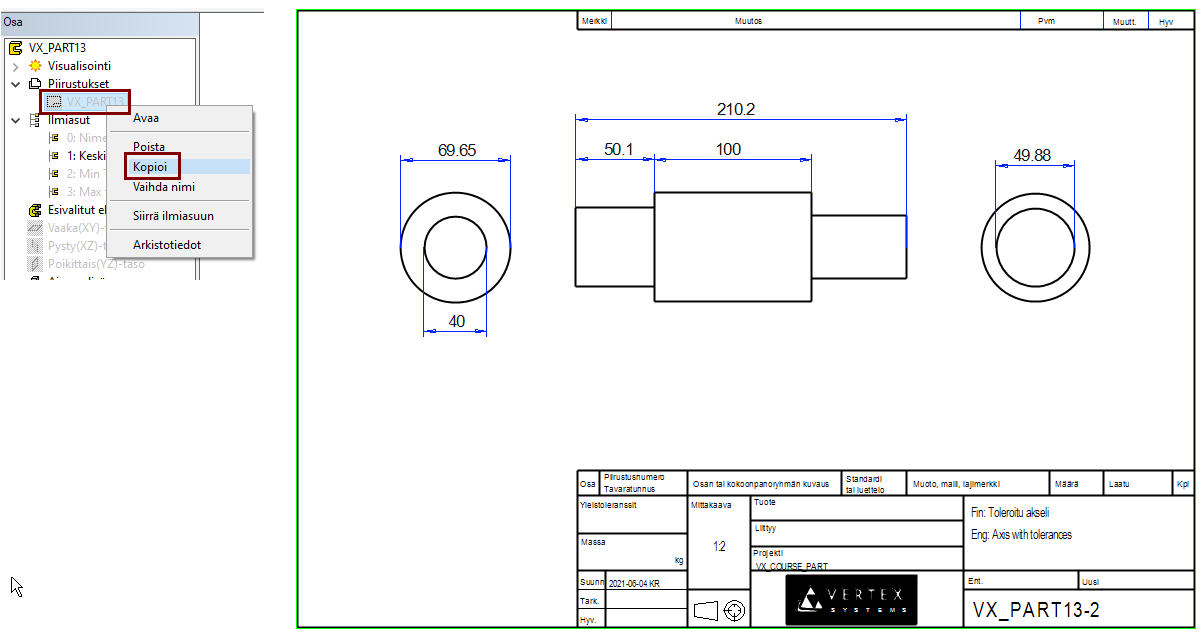

Tee piirustus joka kuvaa keskitoleranssia

• Aktivoi 1-ilmiasu eli Keskitoler kaksoisnapsauttamalla sitä.

• Vie kohdistin ensimmäisen piirustuksen päälle.

• Tilannekohtainen toiminto: Kopioi.

• Täydennä piirustusarkistotiedot.

Näet, että osa mitoista on muuttunut.

• Osa muutoksista näkyy tarkemmin, jos muokkaat mittaa ja valitset mittatarkkuudeksi 0.01 mm oletuksen 0.1 mm sijaan.

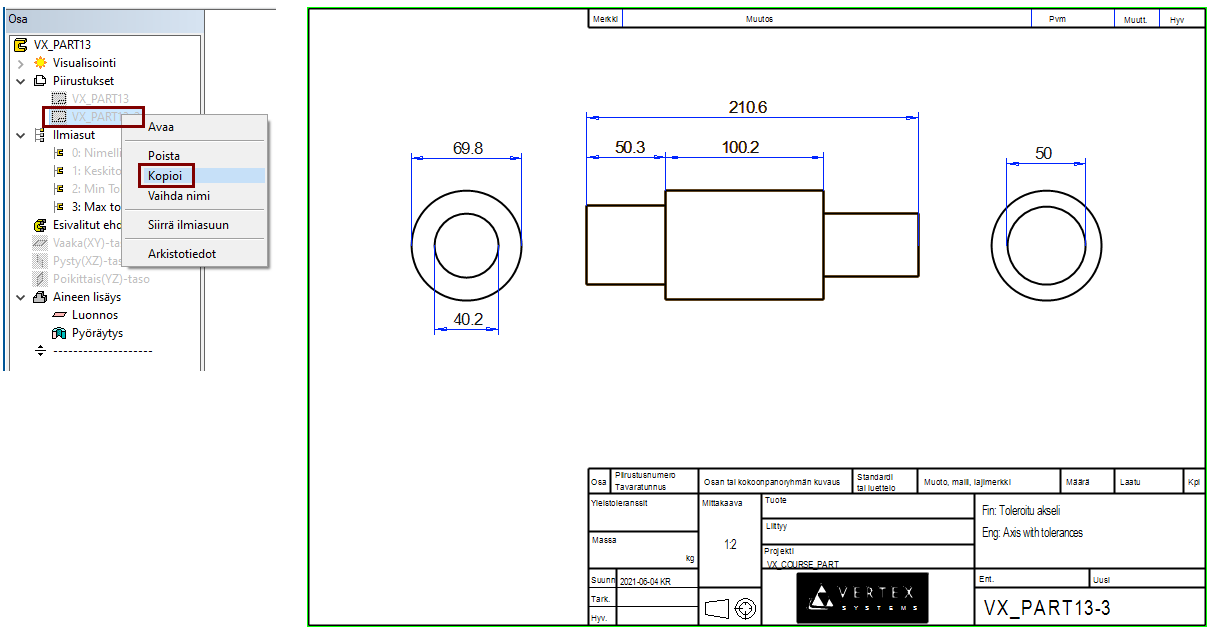

Tee piirustus joka kuvaa maksimitoleranssia

• Aktivoi 2-ilmiasu eli Max toler kaksoisnapsauttamalla sitä.

• Vie  kohdistin toisen piirustuksen päälle.

• Tilannekohtainen toiminto: Kopioi.

• Täydennä piirustusarkistotiedot.

Näet, että osa mitoista on muuttunut.

Tallenna piirustus

• File > Tallenna tai paina tai

• Poista se työpöydältä.

Tallenna malli

• File > Tallenna tai paina tai

Avaa ensimmäinen (nimellismittainen) piirustus ja poista siitä mitat

• Valitse piirustus mallin piirrepuusta

• Tilannekohtainen toiminto: Avaa tai kaksoisnapsauta piirustusta.

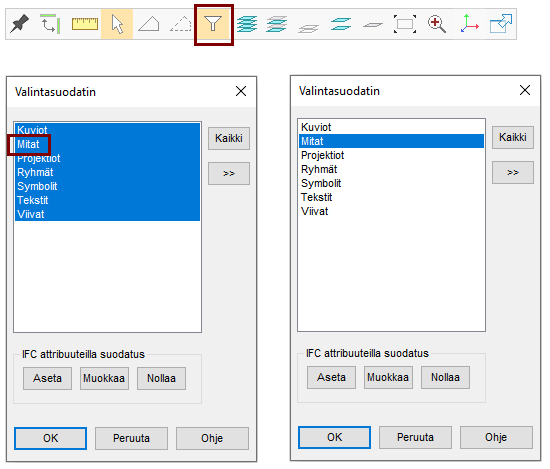

• Valitse työkalunauhasta Valintasuodatin.

  • Ohjelma avaa dialogin Valintasuodatin.

• Valitse Mitat, jolloin muut valinnat poistuvat.

• OK.

• Aitaa piirustuksen projektiot.

  • Näet, että vain mitat tulevat valituksi.

• Paina Delete-näppäintä tai poista mitat tilannekohtaisella toiminnolla: Poista.

Ota valintasuodattimeen mukaan kaikki elementit.

• Valitse työkalunauhasta Valintasuodatin.

  • Ohjelma avaa dialogin Valintasuodatin.

• Valitse painike Kaikki.

• OK.

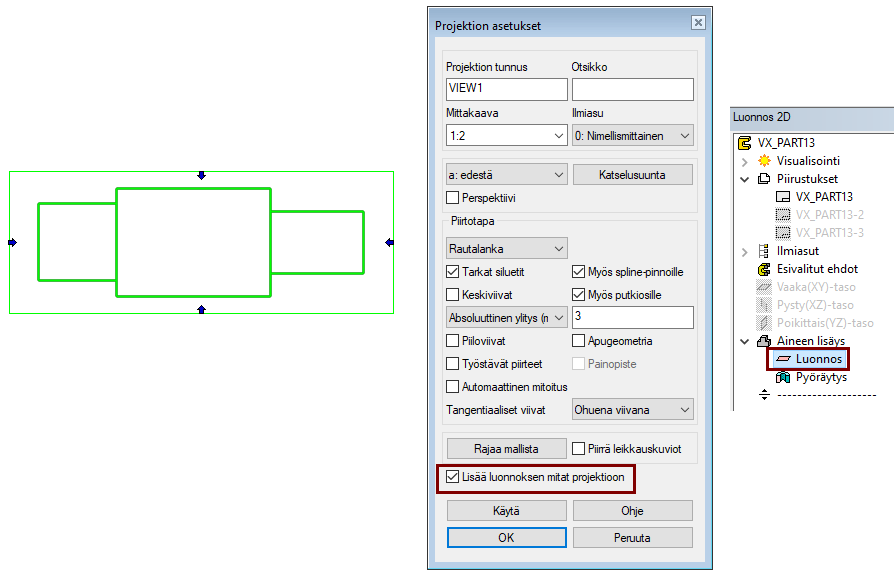

Yritä hakea projektiolle luonnoksen mitat

• Valitse edestä projektio.

• Tilannekohtainen toiminto: Ominaisuudet. Tai vaihtoehtoisesti kaksoisnapsauta projektiota.

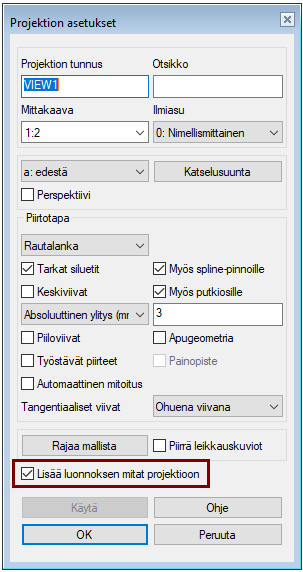

  • Ohjelma avaa dialogin: Projektion asetukset.

• Valitse ominaisuus: Lisää luonnoksen mitat projektioon.

  • Ohjelma avaa mallin.

•  Kaksoisnapsauta piirrepuusta luonnosta, jonka mitat haluat projektioon.

  • Ohjelma palaa Projektion asetukset-dialogiin.

• OK.

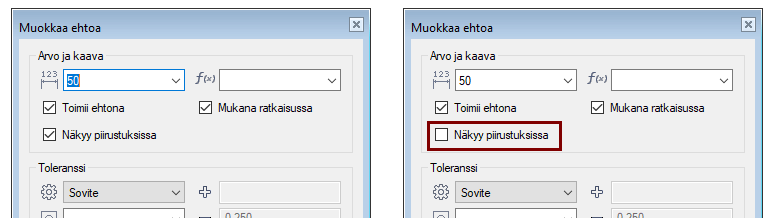

Mittoja ei kuitenkaan piirustukseen ilmesty.

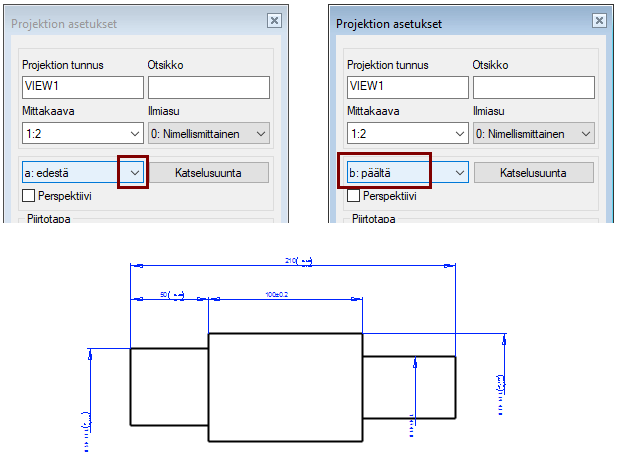

Muokkaa projektion suuntaa

• Kaksoisnapsauta projektiota.

  • Ohjelma avaa dialogin: Projektion asetukset.

• Vaihda valinta edestä suunnaksi päältä.

• OK.

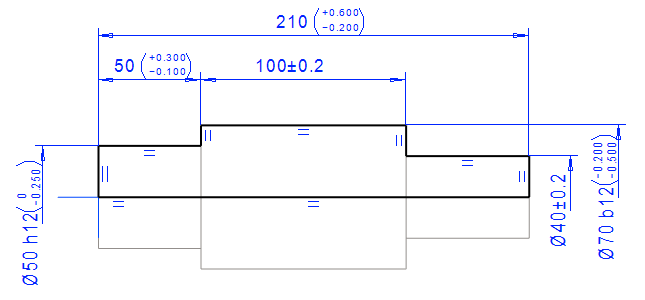

Nyt mitat ilmestyvät projektioon, mutta ne ovat epämääräisessä koossa.

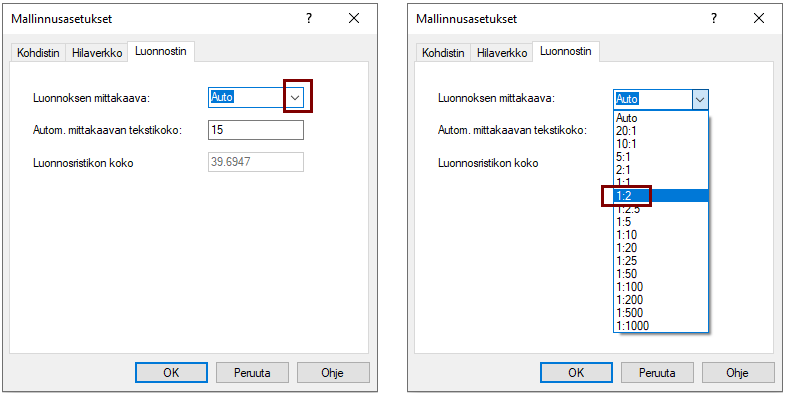

Muokkaa mallin luonnoksen mittakaavaa

• Aktivoi malli.

• Kaksoisnapsauta luonnosta, jotta pääset muokkaamaan sitä.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialogin: Mallinnusasetukset.

• Valitse luonnoksen mittakaavaksi: 1:2 (tai se mittakaava, jossa piirustuksesi on).

• OK.

Muutoinkin kannattaa raahata mittoja siihen sijaintiin, jossa haluat niiden myös piirustuksessa olevan.

• Poistu luonnoksesta:



Aktivoi piirustus

• Vaihda malli-ikkunan aktiivisuus piirustusikkunaan näppäinyhdistelmällä Ctrl Tab.

• Päivitä piirustus.

• Jos keskiviivat puuttuivat projektioista (Kuten harjoituksen esimerkkikuvissa), lisää ne projektion ominaisuuksien kautta valitsemalla Keskiviivat.

Tallenna piirustus ja tallenna malli

• Tallennan piirustus ja poista se työpöydältä.

• Tallenna malli.
