4. Kulmanivel

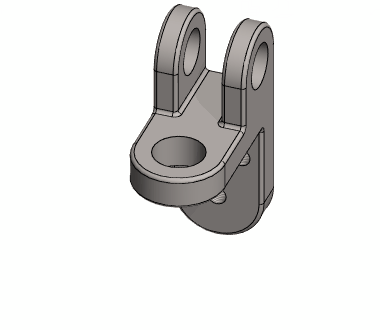

Harjoitus 4: Kulmanivel

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.

Tässä harjoituksessa opimme

Kertaamme luonnostelun toimintoja.
Pursotussuunnan valinta tai määritys nuolesta vetämällä.
Piirteen peilauksen.
Piirteen ja sen kopioiden lisäyksen.
Aikaisemin tehdyn piirteen muokkauksen.
Pyöristysten luonnin.

Käytetyt toiminnot:

Uusi luonnos perusaputasoihin sekä pintaan.
Luonnostelutyökaluja: Viivojen lisäystä ja ehtojen lisäyksiä, mm. yhtenevyys, symmetria ja etäisyys, säde- ja halkaisija-ehdot.
Toimenpiteet: Lisää/Poista Pursottamalla ja pursotus molempiin suuntiin.
Pyöristä/viistä > Pyöristä.
Pyöristä piste.
Nimiketiedot.

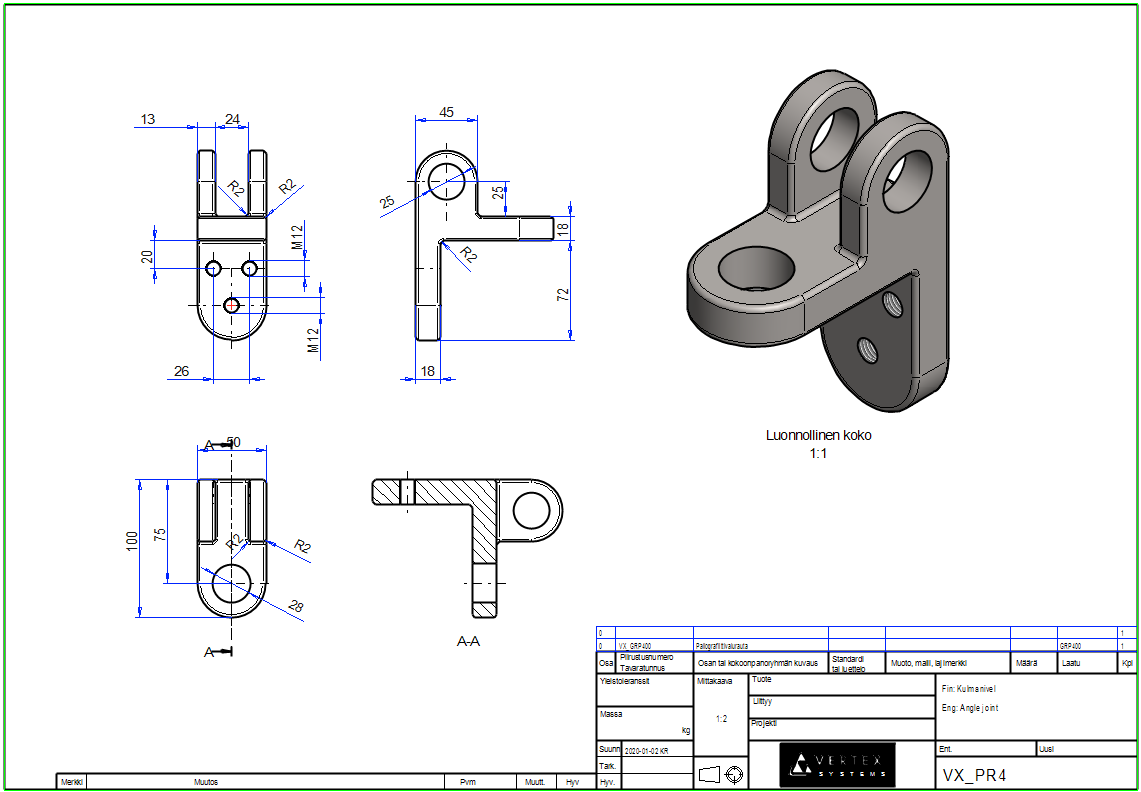

Piirustus > Uusi piirustus.

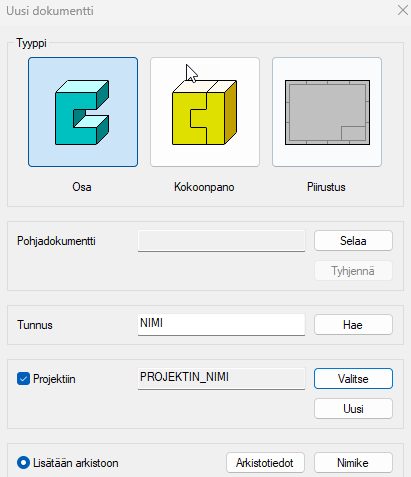

Luo uusi osamalli

File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.

Mallinna ensimmäinen piirre

Uusi luonnos > Pysty(XZ)-tasoon.

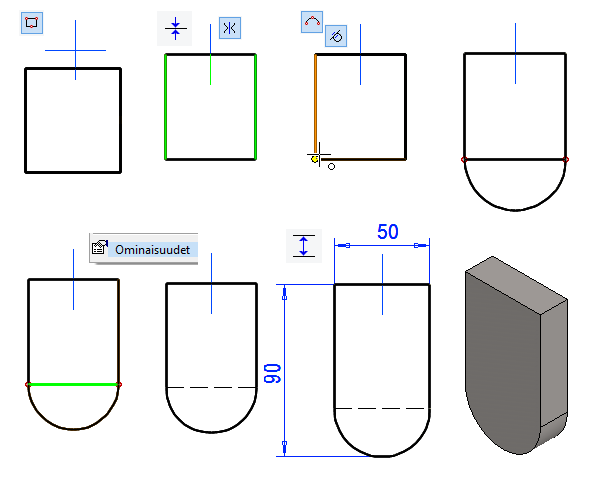

Luonnostele muoto

Toiminto: Suorakulmio.
Lisää ylemmän viivan ja keskiristin vaakaviivan välille yhtenevyysehto.
Lisää pystyviivoille symmetrisyysehto keskiristin pystyakselin suhteen.
Piirrä kaari, toiminnolla: Kaari (kolme kehäpistettä).
- Ellei tangentiaalisuus ole voimassa valitse se minivalikosta.
- Jos kaari piirtyy väärään suuntaan, keskeytä toiminto ja tee se uudelleen siten, että ohjelma kertoo huomiovärillä pystyviivan ja sen päätepisteen tulevan valituksi.
Muuta alempi vaakaviiva apuviivaksi.
- Valitse viiva ja tilannekohtainen toiminto: Ominaisuudet.
- Valitse valintanauhasta, kohdasta Tyyli, Apuviiva.
Mitoita luonnos: 50 ja 90.

Toimenpide:

Lisää - Pursota.
Pituus: 18.

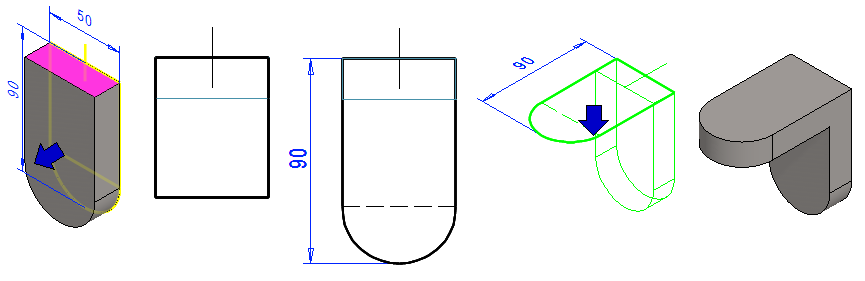

Mallinna toinen piirre

Valitse yläpinta.
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

Toiminto: Suorakulmio.
- Osoita ensimmäisen viivan päätepisteet geometriasta.
- Kokeile raahata luonnoksen pystyviivoja. Jos ne raahautuvat, lisää tarvittavat yhtenevyysehdot luonnoksen viivojen ja aikaisemman geometrian välille.
Piirrä kaari.
Muuta alempi vaakaviiva apuviivaksi.
Mitoita luonnos: Etäisyys: 90.

Toimenpide:

Lisää - Pursota.
Pituus: 18.
Vaihda pursotussuunta alaspäin
tai vedä sinisestä nuolesta ensin suunta ja anna sitten pituus.

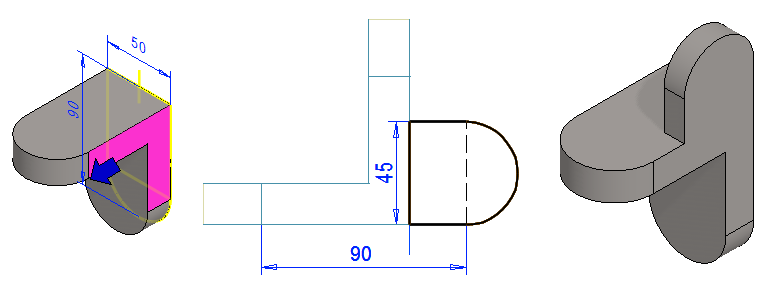

Mallinna kolmas piirre

Valitse sivupinta.
Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

Toiminto: Suorakulmio.
- Osoita ensimmäisen piste origosta.
- Kokeile raahata luonnoksen pystyviivoja. Jos ne raahautuvat, lisää tarvittavat yhtenevyysehdot luonnoksen viivojen ja aikaisemman geometrian välille.
Piirrä kaari.
Muuta alempi vaakaviiva apuviivaksi.
Mitoita luonnos: Etäisyys: 45 ja 90.

Toimenpide:

Lisää - Pursota.
Pituus: 18.
Vaihda pursotussuunta alaspäin
tai vedä sinisestä nuolesta pursotus "kappaleen sisäänpäin".

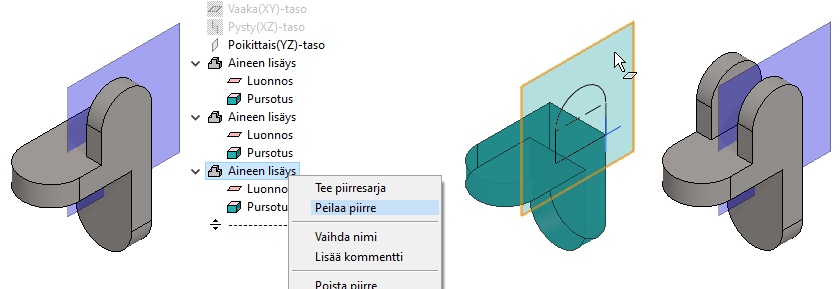

Mallinna toinen korvake peilaamalla

Palauta piirrepuusta Poikittais(YZ)-taso näkyviin, jos se on piilossa.
Voit tarvittaessa muuttaa aputason kokoa valitsemalla aputason ja tilannekohtaisella toiminnolla: Muuta koko, esim. 100.
Valitse piirre piirrepuusta.
Tilannekohtainen toiminto: Peilaa piirre.
- Osoita peilaustasoksi: Poikittais(XY)-taso.

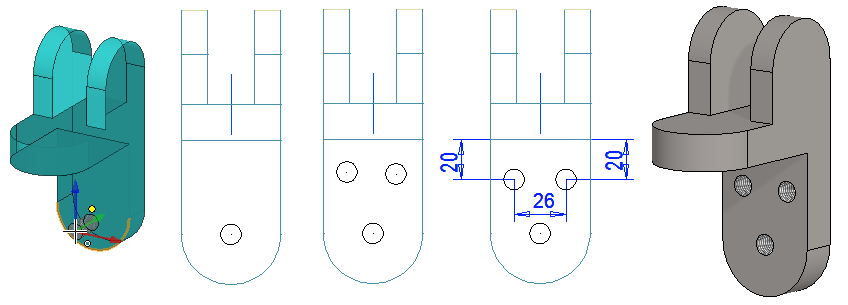

Lisää kierrereiät alinpaan kielekkeeseen

Toiminto Poista
tai tilannekohtainen toiminto: Liitä kirjastopiirre > Poistaen ainetta.
Valitse piirre: Piirteet > Vakio > Kierteet > Metrinen > lapiporaus.
Valitse koko: M12.
Anna mitat h ja TL ainevahvuuden mukaan: 18.
Osoita ensimmäisen piirteen paikka siten että se tulee etupinnalle ja siten että se löytää kaaren keskipisteen (Tällöin piirre on tarkasti oikealla paikallaan)
- Voit myös myöhemmin lisätä saman keskisyys-ehdon, jos paikan tarkka osoitus epäonnistui.
Ota tilannekohtainen toiminto: Lisää piirteen kopio.
Osoita kopioille kaksi kohtaa.
Lisää symmetrisyysehto kopio-piirteiden välille suhteessa keskiristin pystyakseliin.
Mitoita kopioiden paikka: 20 vaakakielekkeen alareunasta ja 26 piirteiden väli.
OK viimeistele piirteet.

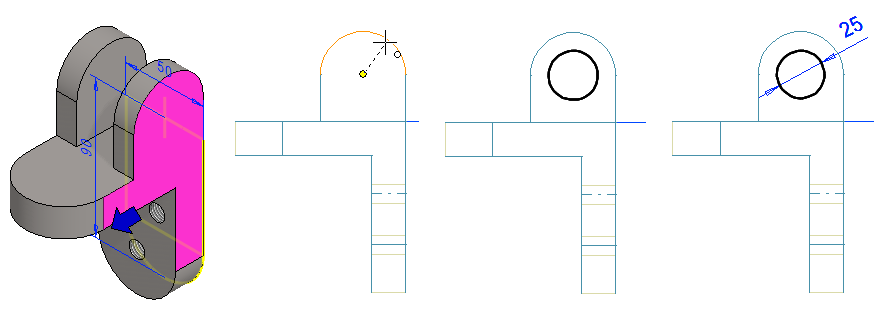

Mallinna korvakkeiden reiät

Valitse sivupinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

Toiminto: Ympyrä (keski-ja kehäpiste).
- Valitse keskipisteeksi kaaren keskipiste tai lisää myöhemmin samankeskisyysehto.
Lisää halkaisijaehto: 25.

Toimenpide:

Poista - Pursota - Kappaleen läpi.

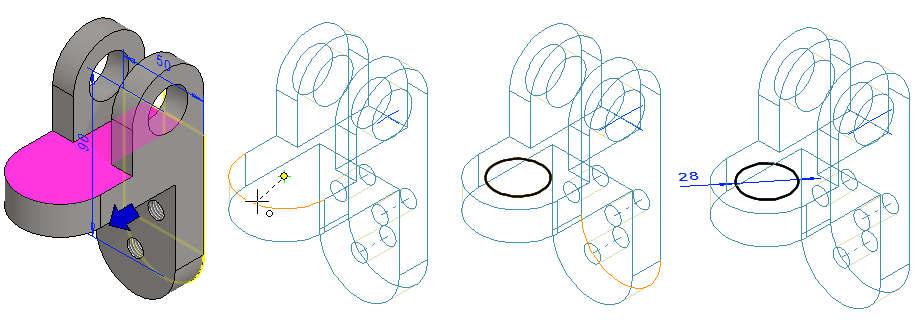

Mallinna vaakakielekkeen reikä

Valitse sivupinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

Toiminto: Ympyrä (keski-ja kehäpiste).
- Valitse keskipisteeksi kaaren keskipiste tai lisää myöhemmin samankeskisyysehto.
Lisää halkaisijaehto: 28.

Toimenpide:

Poista - Pursota - Kappaleen läpi.

Muokataan mallia

Tässä vaiheessa havaitaan, että kappaleen vaakakielekettä on kasvatettava.

Valitaan mallin piirrepuusta piirteitä, kunnes oikea piirre on valittu (= toinen piirre alusta lukien).
Voit valita piirteen myös mallista osoittamalla jotain pintaa, joka on todennäköisesti syntynyt ko. vaiheessa.

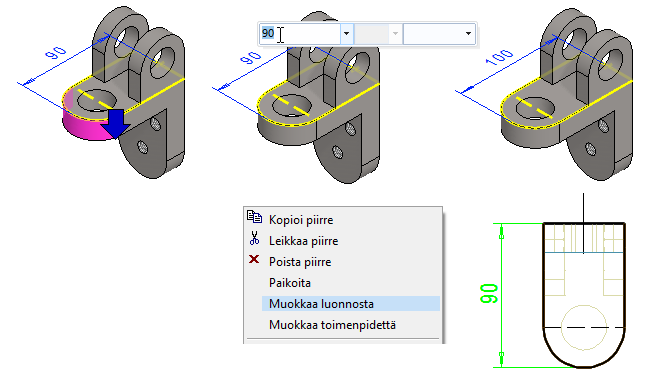

Mitan muuttaminen, tapa 1: (Kuvasarja ylärivissä)

Valitse oikea piirre.
Valitse mitta 90.
Muuta minivalikon avulla mitta 90 mitaksi 100.

Mitan muuttaminen, tapa 2: (Kuvasarja alarivissä)

Valitse oikea piirre.
Tilannekohtainen toiminto: Muokkaa luonnosta.
Valitse mitta 90 ja muuta se mitaksi 100.
OK (poistuu luonnoksesta ja muokkaa mallia).

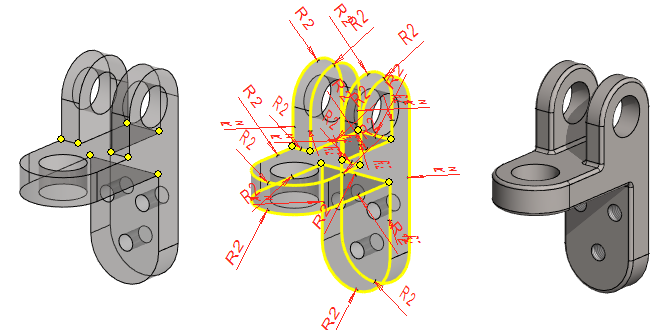

Lisää pyöristykset (jos sellaiset malliisi haluat)

Valitse mallista kaikki terävät nurkkapisteet.
Tilannekohtainen toiminto: Pyöristä piste,
Syötä pyöritys: esim. 2.

Vaihtoehtoinen tapa: Tee pyöristykset useammassa vaiheessa.

Näin kannattaa menetellä, jos jokin pyöritys on eri suuri kuin muut pyöristykset.

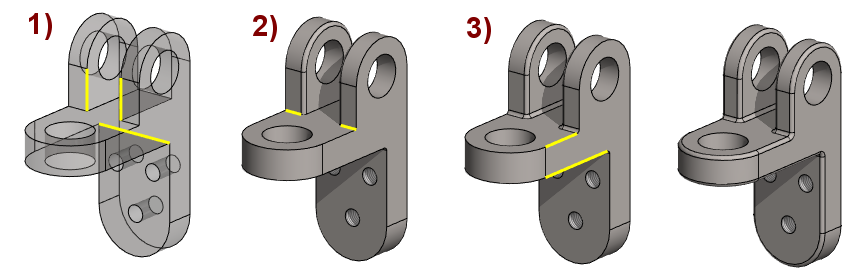

Pyöristykset voit tehdä valittuihin viivoihin toiminnolla Pyöristä/viistä > Pyöristä, jolloin kannattaa miettiä pyöristyksiä siten, että seuraava pyöristys osaa "hakeutua ketjuna" järkevästi eteenpäin. Kuvasarja oikealla.

Valitse yksi tai useampi viivoja.
Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä.
Syötä pyöritys: esim. 2.

Kevennä tarvittaessa mallia.

Kevennyksestä on kerrottu harjoituksen 3. Päätykannatin lopussa.
- Tee uusi ilmiasu ja anna sille nimi: Kevyt.
- Piilota pyöristyspiirteet.

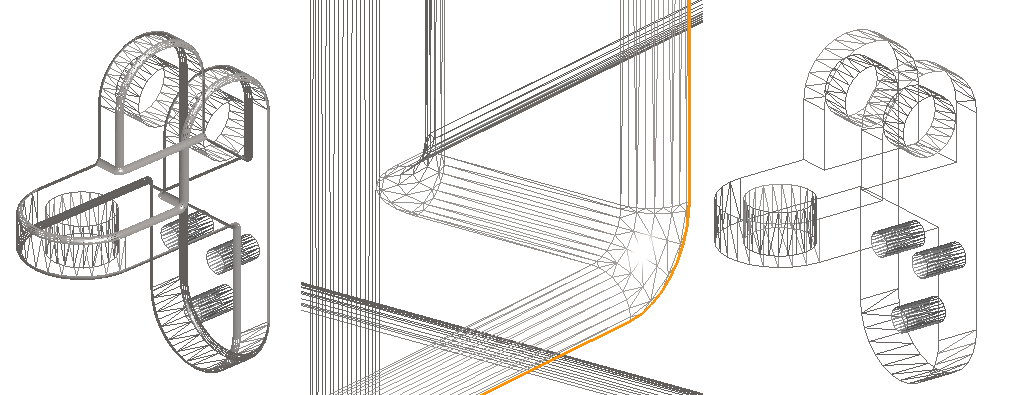

Kuvan mallissa, jossa pyöristykset ovat näkyvissä on 2652 pintalappua ja jos pienet pyöristykset ovat piilossa on pintalappuja vain 396 eli 13% tarkasta mallissa.

Piirtotarkkuus - Pintalappujen määrä

Mallinnuksessa kannattaa käyttää pääosin oletustarkkuutta, mutta joskus tarkkuutta on jouduttu muuttamaan esim. sen takia, että osa piirtyisi piirustuksessa paremmin.

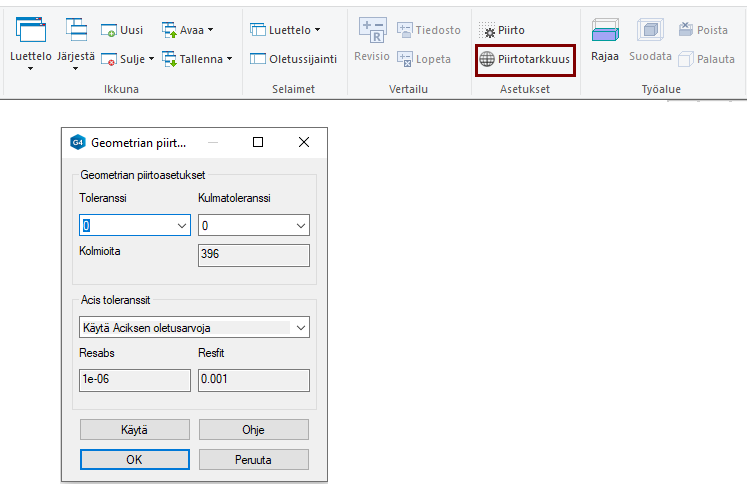

Valintanauhasta Näkymä-välilehden Asetukset-ryhmän toiminto: Piirtotarkkuus.

Näet pintalappujen määrän.
Voit muuttaa tarkkuutta joko Toleranssia tai Kulmatoleranssia muokkaamalla.
- Mutta suuret tarkkuudet kasvattavat myös mallin vaatimaa levytilaa sekä hidastavat mm piiloviivan poistoa.

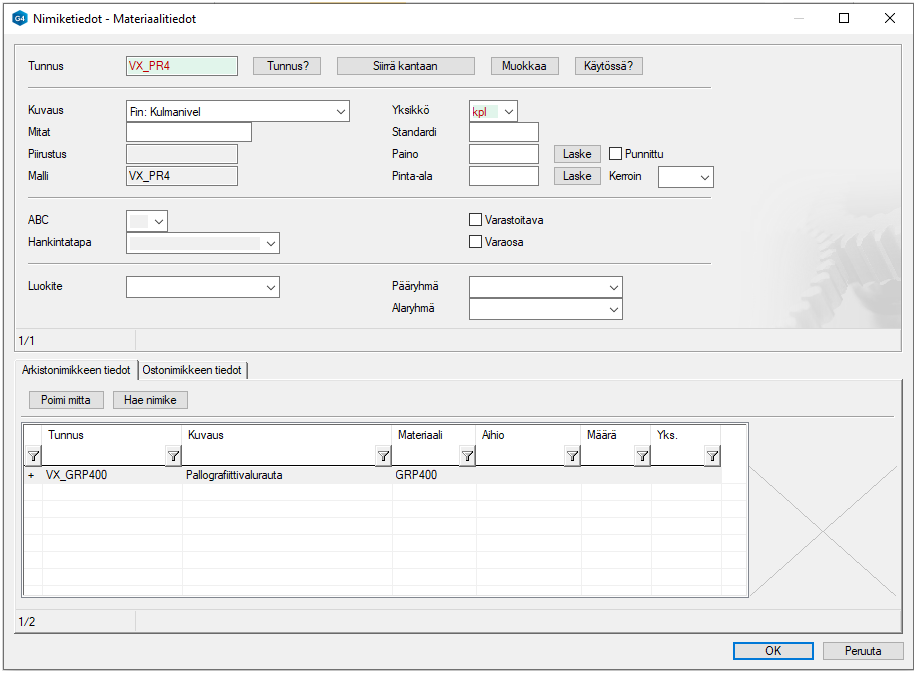

Anna mallille raaka-ainetieto

Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).
Katso tarkemmin harjoituksen 2. Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.
