-näppäimellä, hiiren keskinäppäimellä tai tilannekohtaisella toiminnolla

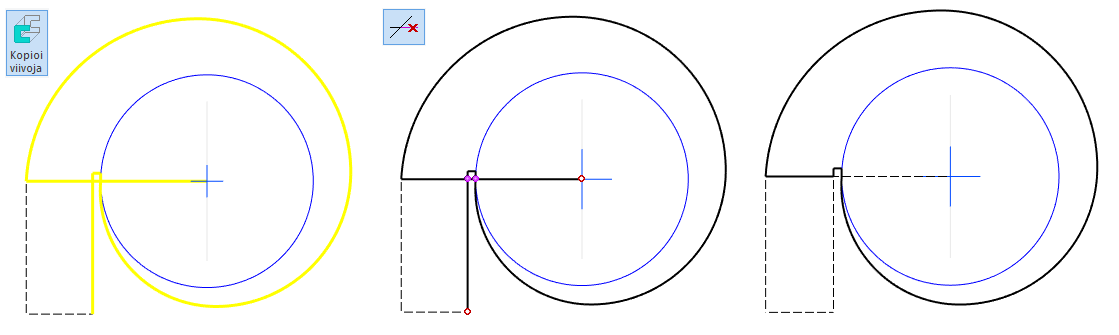

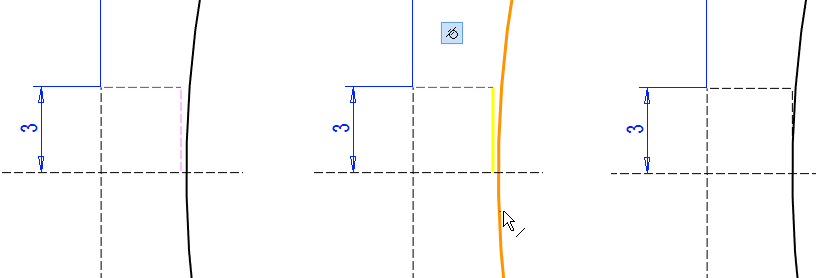

Poista ylimääräiset viivan osat viivatyökalujen toiminnolla Poista osa.
Toimenpide
Lisää > Pursota: 17.

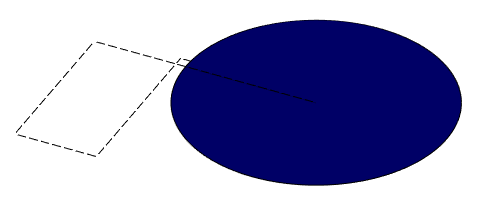

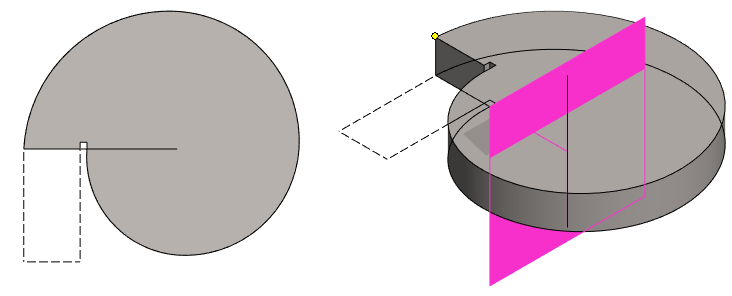

Tee uusi luonnos aputason ja pisteen avulla
Palauta Poikittais(YZ)-taso näkyviin, jos se on piilossa.
Valitse piilossa oleva aputaso: Poikittais(YZ)-taso.
Tilannekohtainen toiminto: Palauta.
Muuta tarvittaessa aputason kokoa.
Valitse aputaso.
Tilannekohtainen toiminto: Muuta koko (esim. 80).
Valitse em. perusaputaso ja valitse (kuvassa näkyvä) nurkkapiste (Muista -näppäin, kun valitset toisen elementin).
Tilannekohtainen toiminto: Uusi luonnos.
Jos sinulla on asetus Luonnos kohtisuoraan valittuna, niin ohjelma kääntää osan ylösalaisin.
Siinä tapauksessa valitse työkalunauhasta Projektio isometrinen.

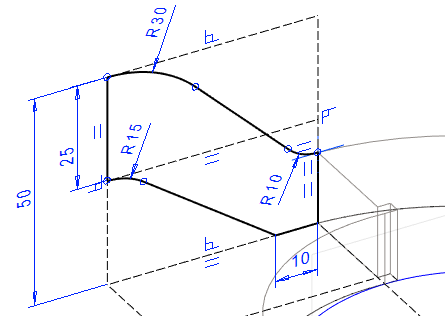

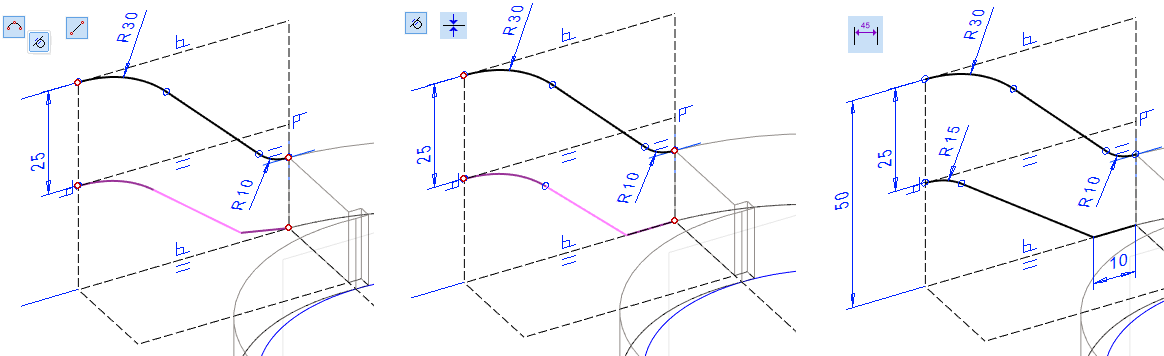

Mallinna käyrä nokka
Luonnostele muoto

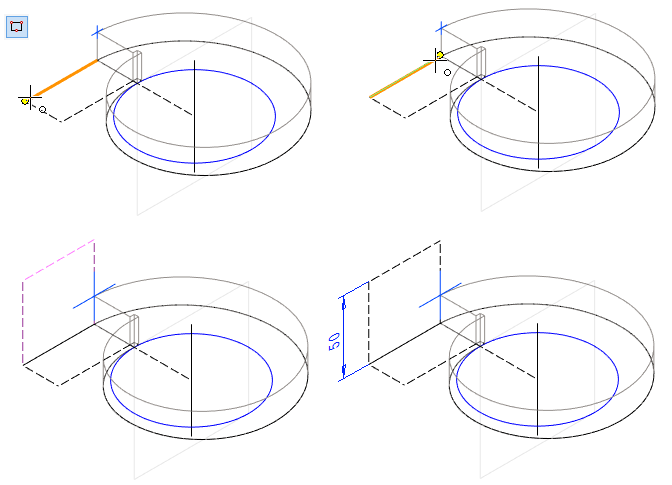

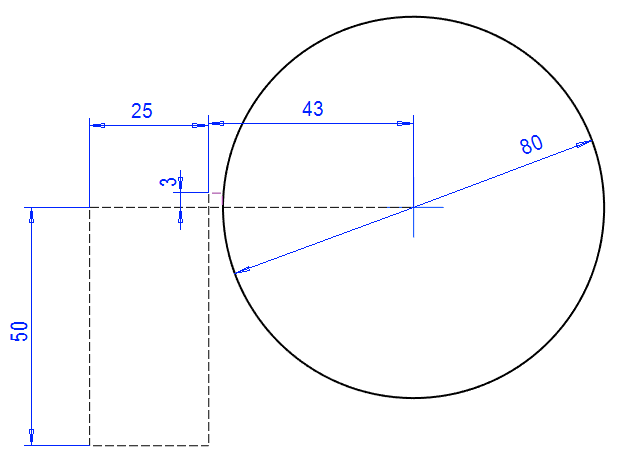

Piirrä ja mitoita suorakulmio.
Valitse viivatyyli: Apuviiva.
Osoita kaksi ensimmäistä pistettä ohjauskäyrän päätepisteistä.
Mitoita suorakulmion korkeus: 50.

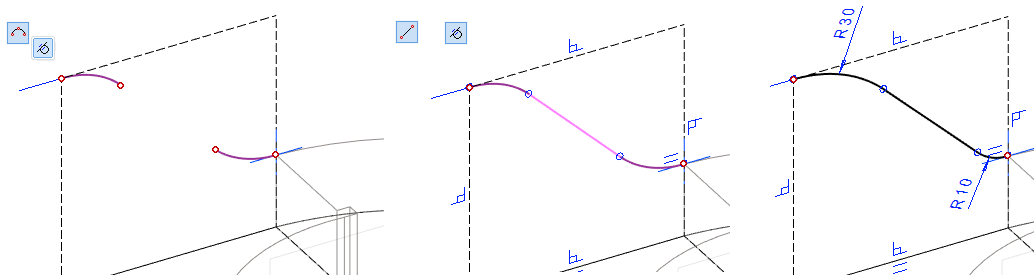

Piirrä kaksi tangentiaalista kaarta toiminnolla: Kaari (kolme kehäpistettä).
Osoita kaaren lähtöpiste siten että ylempi vaakaviiva on pisteen kanssa värjätty huomiovärillä. (Saat samalla kaarelle tangentiaalisuuden).
Osoita toisen kaaren lähtöpiste siten, että origon vaakaviiva on pisteen kanssa värjätty huomiovärillä.
Piirrä kaarien päätepisteiden välille Kahden pisteen viiva.
Lisää tangentiaalisuusehto viivan ja kaarien välille.
Lisää sädemitat
Alemmalle 10.
Ylemmälle 30.

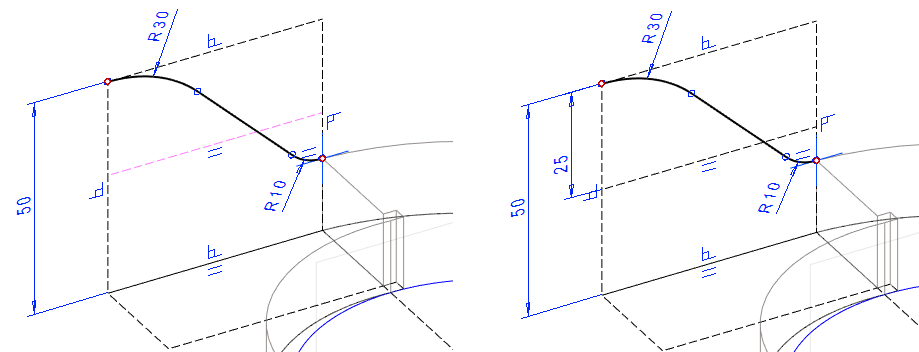

Piirrä ja mitoita vaakasuuntainen apuviiva.
Etäisyys: 25.

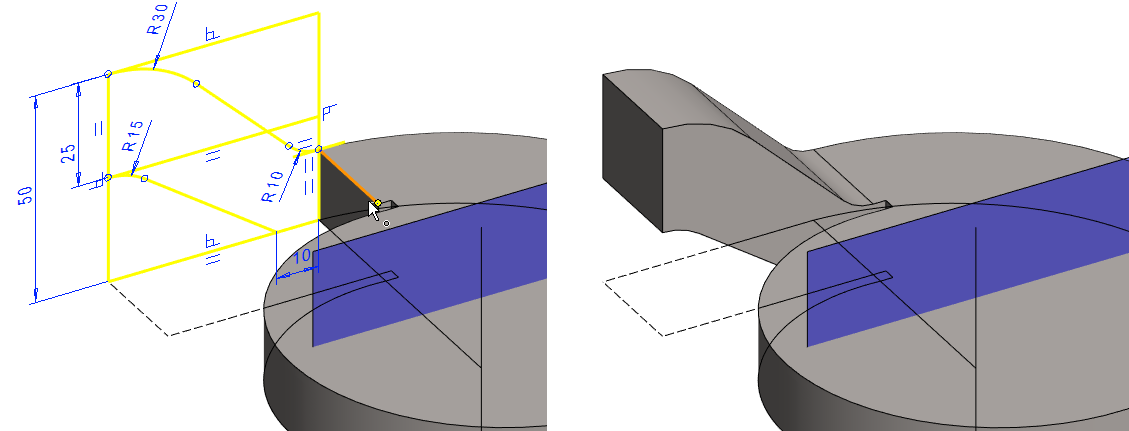

Piirrä nokan alapinnan muoto kaaren ja murtoviivan avulla.
Valitse viivatyyli: Muotoviiva.
Lisää tangentiaalisuusehto kaaren ja viivan välille.
Lisää yhtenevyysehto alemman murtoviivan jakson ja ohjausviivan välille.
Mitoita kaaren säde (15) ja alemman viivan pituus (10).
Sulje muoto lisäämällä kaksi pystysuuntaista kahden pisteen viivaa.
Toimenpide
Lisää > Pursota > Osoitettuun pisteeseen.
Osoita piste. (Katso vasenta kuvaa).
OK.
Piilota aputaso, jos et halua sen näkyvän
Valitse aputaso piirrepuusta.
Tilannekohtainen toiminto: Piilota.
Mallinna putken lähtökartio sekä ohjauskäyrä
Uusi luonnos > Pysty (XZ)-tasoon.
Tai valitse pystysuuntainen aputaso ja toiminto Uusi luonnos > Pintaan.
Luonnostele muoto

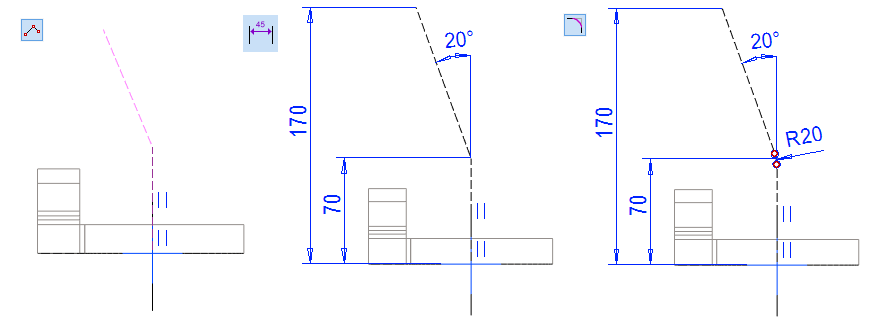

Piirrä murtoviiva ja mitoita se.
Valitse viivatyyliksi Ohjausviiva.
Osoita ensimmäinen piste origosta.
Valitse pystysuuntaisten mittojen lähtöelementiksi origon vaakaviiva (jos ohjelma ei suostu valitsemaan sitä, kun luonnos on kohtisuoraan, niin käännä vähän mallia, esim. hiiren keskinäppäin pohjassa raahaamalla mallia vähän alaspäin).

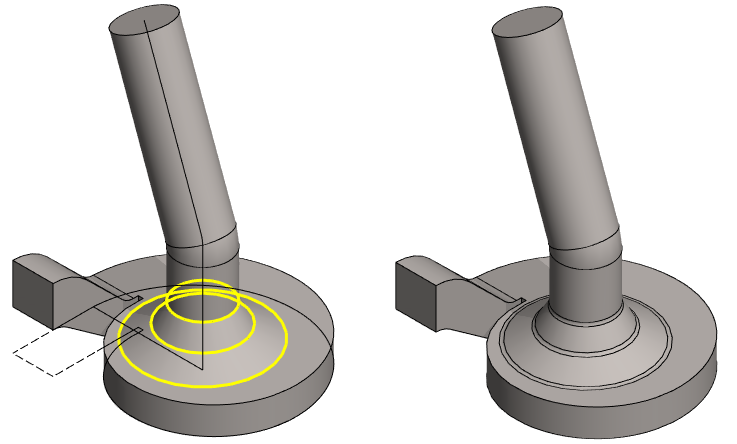

Tee pyöristys viivojen välille
Toiminto: Pyöristä.
Osoita viivat.
Syötä säde: 20.
Valitse pyöritysviiva ja muuta sen tyyppi Ohjausviivaksi.

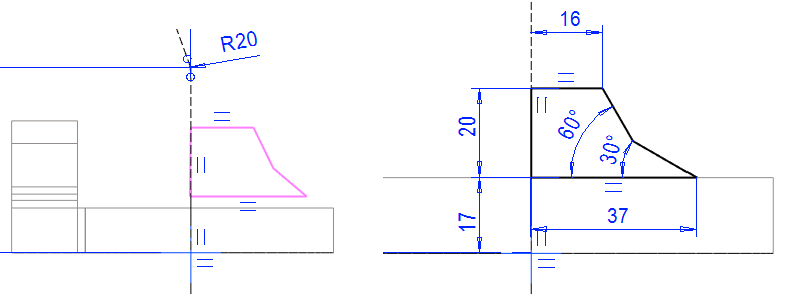

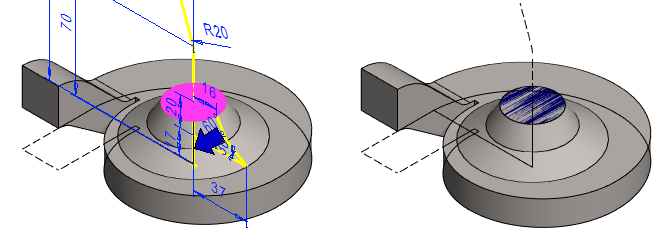

Piirrä kaksoiskartion poikkileikkauksen puolikas.
Toiminto: Murtoviiva.
Valitse viivatyyliksi Muotoviiva.
Osoita ensimmäinen piste ohjauskäyrältä ja käytä tarvittaessa suuntalukituksia.
Mitoita poikkileikkauksen luonnos.
Varmista, että pystyviiva on yhtenäinen ohjauskäyrän viivan kanssa. Ellei ole, lisää viivojen välille yhtenevyysehto.

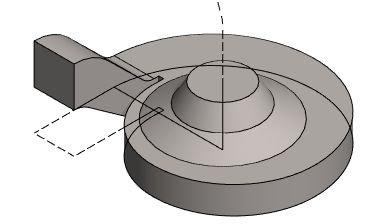

Toimenpide
Lisää > Pyöräytä.
Hyväksy oletus: 360 astetta.
OK.
Osoita pyörähdysakseliksi luonnoksen pystyviiva tai pystysuuntainen ohjausviiva tai kaksi pistettä pystyviivasta.
Tee poikkileikkaus pyyhkäisyä varten
Mallissa olevaa pintaa ei voi käyttää pyyhkäisyyn. Pyyhkäisyä varten tarvitaan erillinen poikkileikkaus ja ohjauskäyrä. Tässä tehdään poikkileikkaus luonnospiirteen avulla, jolloin poikkileikkauksen koko muuttuu, jos edellisen vaiheen kartion mitta muuttuu.
Valitse yläpinta.
Tilannekohtainen toiminto: Luonnospiirre.
Ohjelma avaa Pursotuksen tiedot-dialogin.
Valitse Poikkileikkaus.
OK.

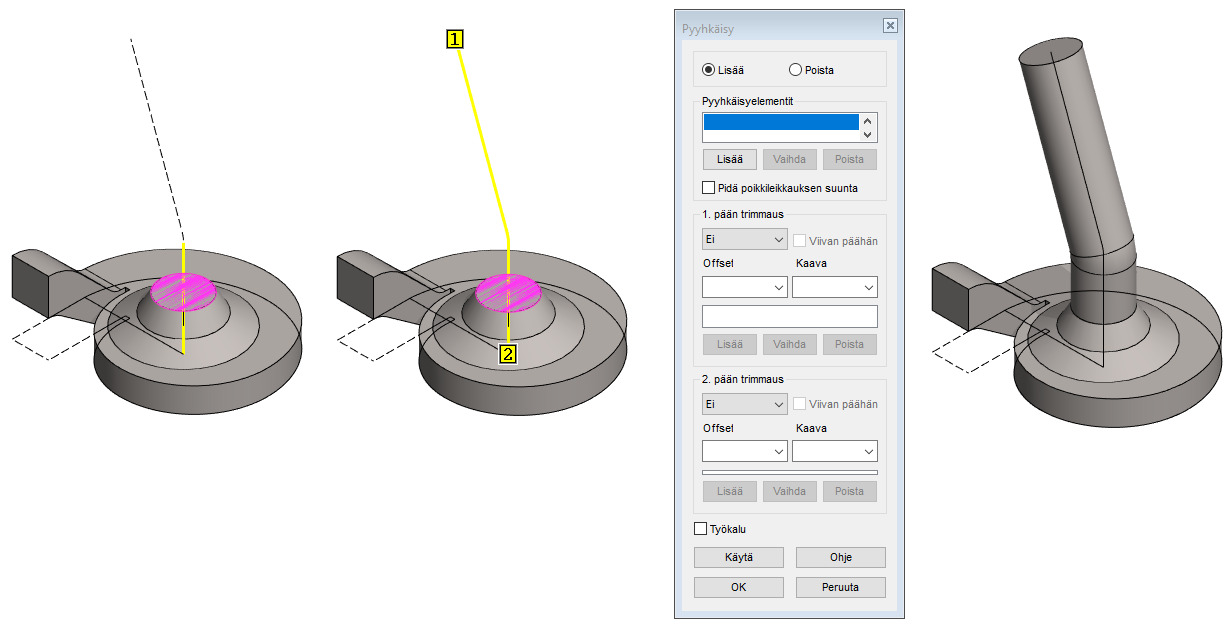

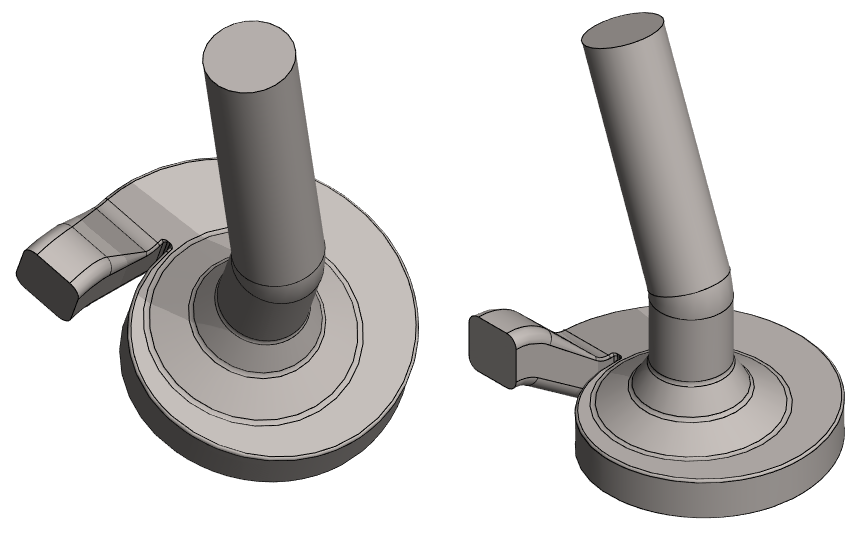

Mallinna putken sisämuoto (keernan "tappi")
Valitse poikkileikkaus ja ohjausviiva. (Muista -näppäin, kun valitset toisen elementin).

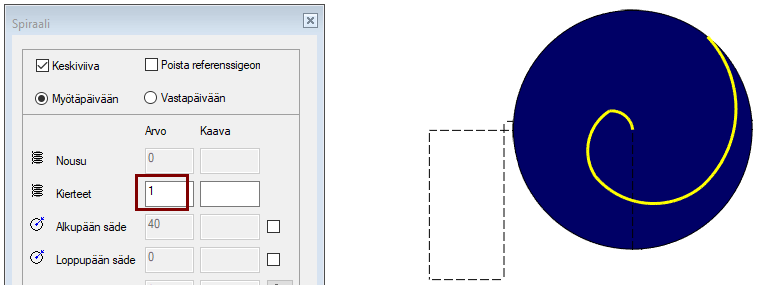

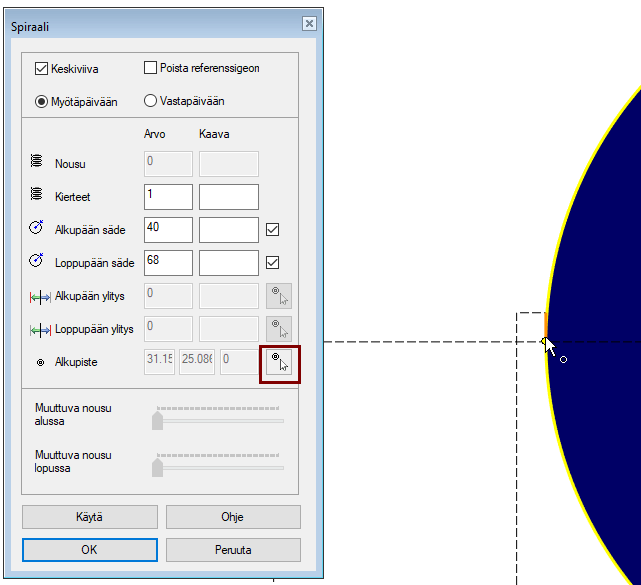

Koska valittu spiraaliviiva ja sen päissä kiinni olevat viivat eivät ole toisiinsa nähden tangentiaalisia, niin ohjelma ei itse löydä viivaketjua eteenpäin, joten ohjelmalle täytyy osoittaa jatkoviivat.

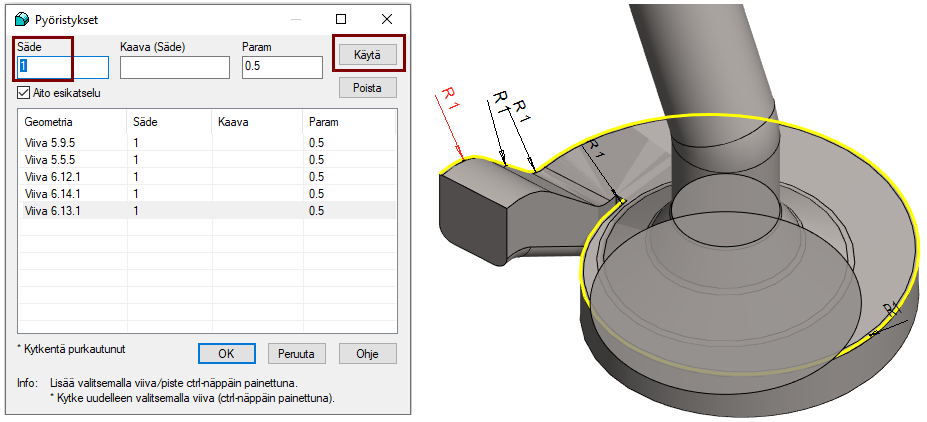

Syötä pyöristyssäde: 1.

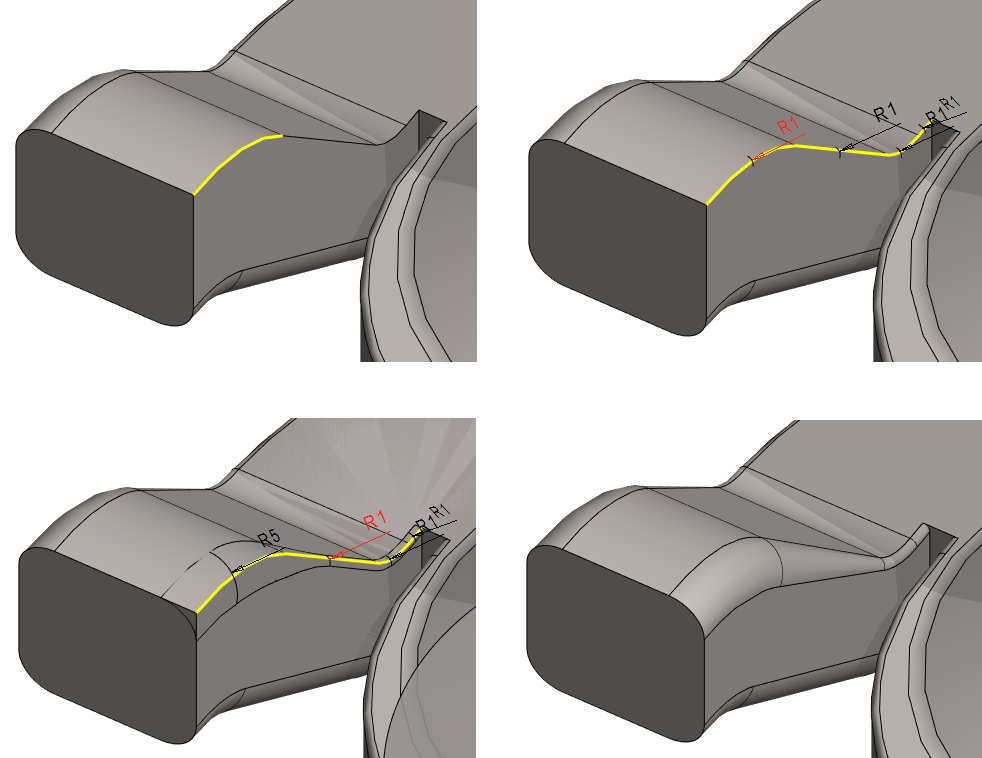

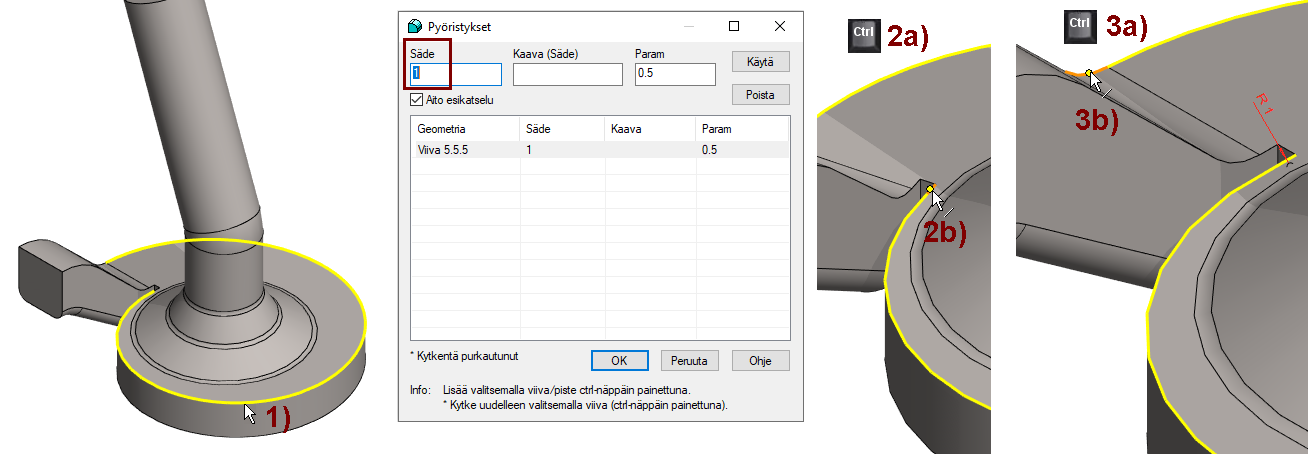

Pidä Ctrl-näppäin pohjassa ja osoita spiraalin päästä lähtevä lyhyt viiva. Kuva 2a ja 2b).
Pidä Ctrl-näppäin pohjassa ja osoita spiraalin päästä lähtevä kaariviiva. Kuva 3a ja 3b).
Ohjelma etsii tangentiaalisen viivaketjun ja ehdottaa kaikille viivoille 1mm pyöristyssädettä.

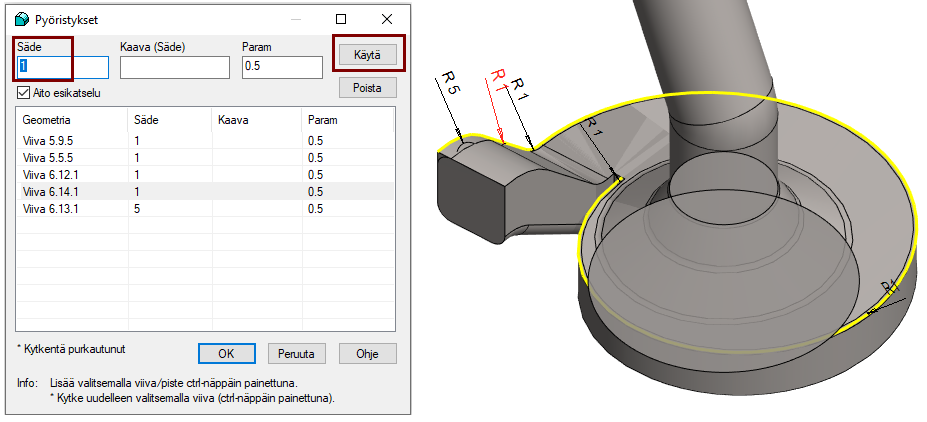

Valitse dialogista se rivi, joka värjää viimeisen mitan punaiseksi. (Katso kuvaa).
Syötä uusi arvo: 5.
Paina Käytä-painiketta (jotta pyöristys jää talteen ja samalla pyöristyksen luonti testataan ja pyöristys piirretään malliin jos se onnistuu).
Valitse dialogista se rivi, joka värjää toiseksi viimeisen mitan punaiseksi.
Syötä uusi arvo: 3.
Paina Käytä-painiketta (jotta pyöristys jää talteen).
Tässä Käytä-painikkeen painallus ei ole pakollista, jos uuden säteen arvon syötön jälkeen valitset OK-painikkeen.
OK.

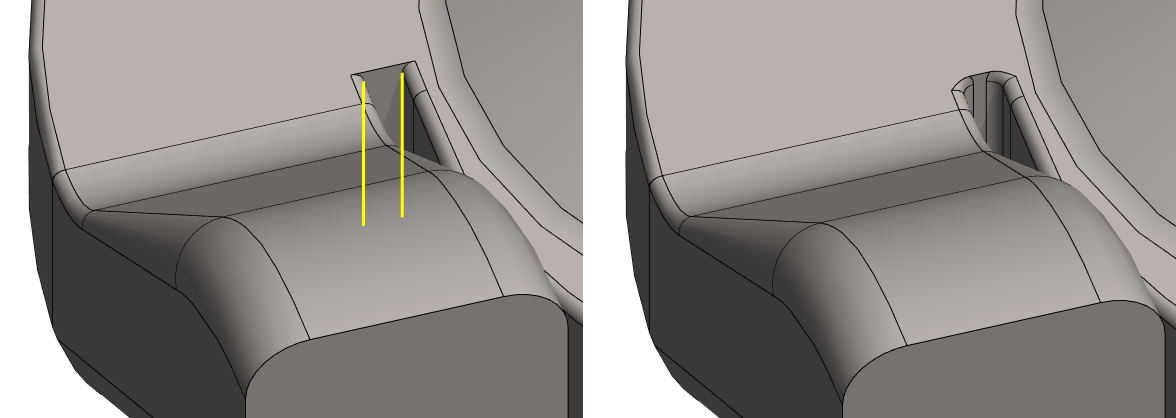

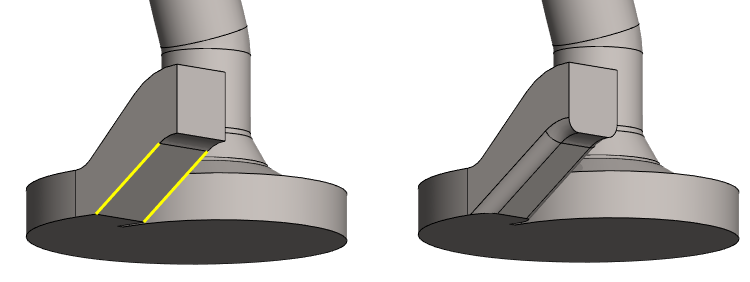

Lisää muuttuvasäteinen pyöritys nokan ylempään sisäreunaan
