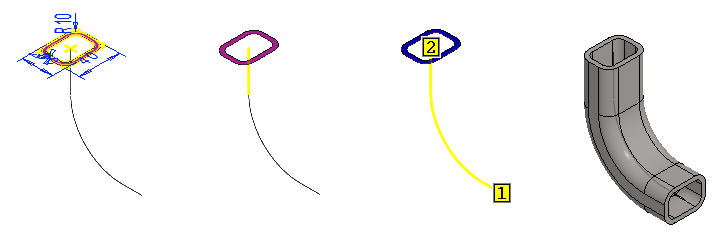

Ohjelma etsii tangentiaalisen viivaketjun ja valitsee sen, sekä avaa dialogin
Käytä dialogissa olevia oletuksia.
OK.

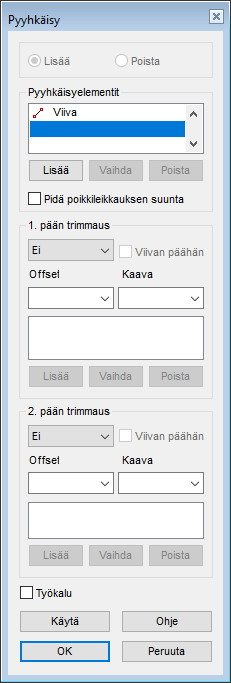

Pyyhkäisydialogi
Ylinnä voidaan valita, onko pyyhkäisy ainetta lisäävä vai poistava. (Tässä harjoituksessa valintaa ei voi tehdä, koska mallissa ei ole vielä sellaista geometriaa, jota voitaisi pyyhkäisemällä poistaa).
Pyyhkäisyelementit:
Ohjelma itse etsii kaikki valitulle viivalle tangentiaaliset viivat.
Lisää-painikkeella voit valita myös sellaisia viivaketjun viivoja, jotka eivät ole tangentiaalisia.
Vaihda-painikkeella voit vaihtaa valitun viivan toiseksi viivaksi (harvinainen).
Poista-painikkeella voit poistaa valittuja viivoja (Viivaketjun loppupäästä).
Pidä poikkileikkauksen suunta.
Normaalisti poikkileikkaus pyritään pitämään aina kohtisuorassa pyyhkäisyviivaan nähden.
Tällä valinnalla poikkileikkausta kuljetetaan käyrää pitkin alkuperäisessä asennossa.
Päiden 1. ja 2. trimmaus.
Oletuksena päitä ei trimmata, mutta pää voidaan trimmata, kun kappaletta mallinnetaan kokoonpanossa, osoitettuun pintaan, toiseen osaan tai mallista löytyvään pisteeseen.
Offset-arvolla voidaan pyyhkäisyä ulottaa viivaketjua pidemmälle (negatiivinen arvo) tai jättää lyhyemmäksi kuin viivaketju ulottuu (positiivinen arvo).

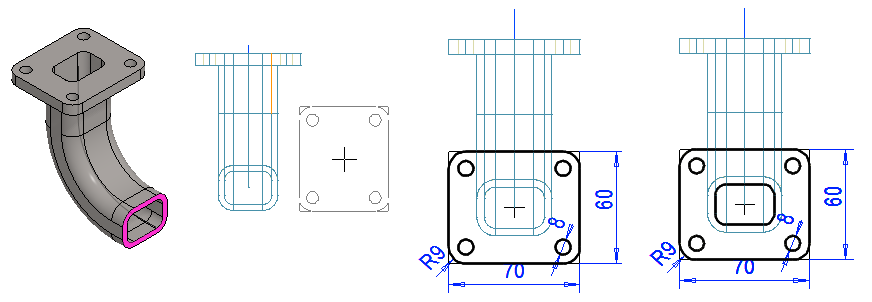

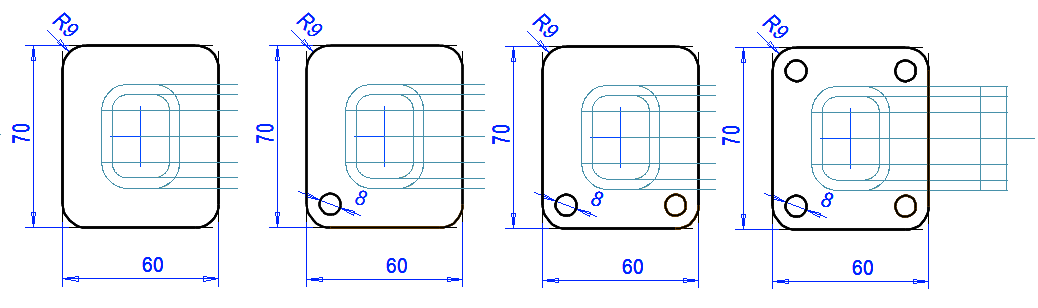

Mallinna ensimmäinen päätylaippa
Uusi luonnos > Vaaka (XY)-tasoon.
Luonnostele muoto:
Pyöristetty suorakulmio, jonka säde on 9.
Mitoita suorakulmio: 70 ja 60.
Piirrä yksi ympyrä saman keskeiseksi nurkkapyöristyksen kanssa, halkaisija: 8.
Peilaa ympyrä pystyakselin ympäri.
Peilaa ympyrät vaaka-akselin ympäri.
Tallenna luonnos: (Sitä käytetään yhteen toisessa päässä).
Kopioi luonnokseen putken sisäreunan viivat, jotta laipasta ei tule umpinainen.
Valitse viivat. Toisesta viivasta alkaen Ctrl-näppäin pohjassa.
Tilannekohtainen toiminto: Kopio luonnostasoon.
Viivojen kopiointi on havainnollisempaa, jos käännät mallia pikkuisen, siten ettei se ole enää luonnostasoa vastaan kohtisuorassa.
Toimenpide:
Lisää - Pursota.
Pituus:8.
Käännä suunta tai vedä suunta nuolesta kohti kappaletta (eli luonnospinnasta sisään päin).
Geometriasta kopioidut viivat
Nämä osamallin aikaisemmasta geometriasta kopioidut viivat saavat identtisyys-ehdon aikaisempaan geometriaan.
Identtisyys-ehto voidaan poistaa, mutta sitä ei voida interaktiivisesti lisätä. Tarvittaessa tähän tarpeeseen pitää käyttää yhtenevyysehtoa tai useita yhtenevyysehtoa.
Luonnosta, jossa on identtisyys-ehtoja ei kannata tallentaa luonnoskirjastoon, sillä viivat, joilla tuollainen ehto on, pyrkivät myöhemmin uudessa mallissa tai uudessa luonnoksessa etsimään "kumppaniaan" ja kun ne eivät siinä onnistu, niin luonnos voi "hajota".
Jos trimmaat viivaa, jolla on identtisyys, niin alkuperäinen viiva muutetaan apuviivaksi ja sen tilalle generoidaan trimmattu viiva.
Tässä välissä luonnos kannattaa tallentaa.

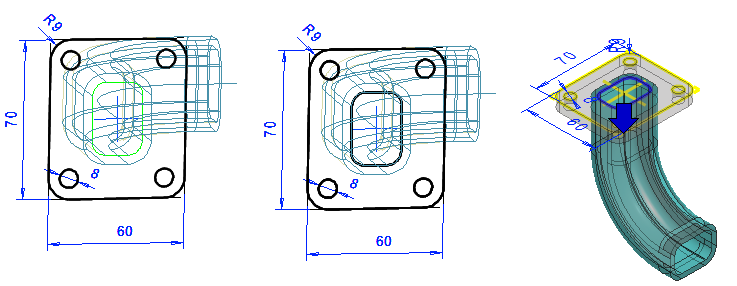

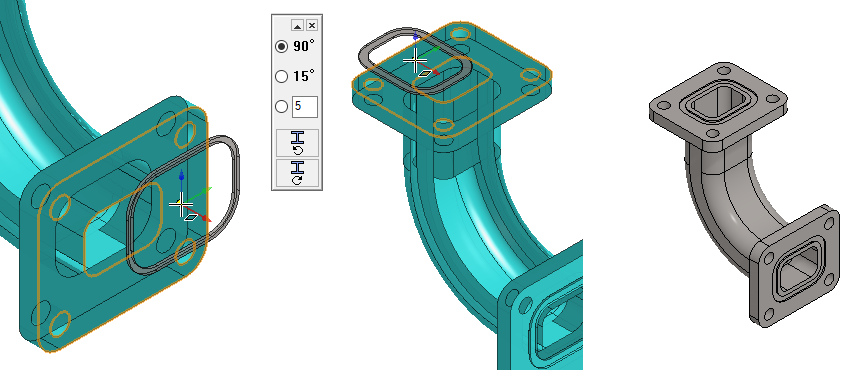

Mallinna toinen päätylaippa
Valitse pinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.
Luonnostele muoto:
Tilannekohtainen toiminto: Lue luonnos.
Paikoita luonnos, esim.
Luetun luonnoksen keskiristin viivojen ja ohjauskäyrän päätepisteen välisillä yhtevyysehdoilla.
Kopioi luonnokseen putken sisäreunan viivat, jotta laipasta ei tule umpinainen.
Valitse viivat. Toisesta viivasta alkaen Ctrl-näppäin pohjassa.
Tilannekohtainen toiminto: Kopio luonnostasoon.
Toimenpide:
Lisää - Pursota.
Käännä suunta tai vedä suunta nuolesta kohti kappaletta (eli luonnospinnasta sisään päin).
Pituus:8.
Mallinna tiivisteille ura molempiin laippoihin

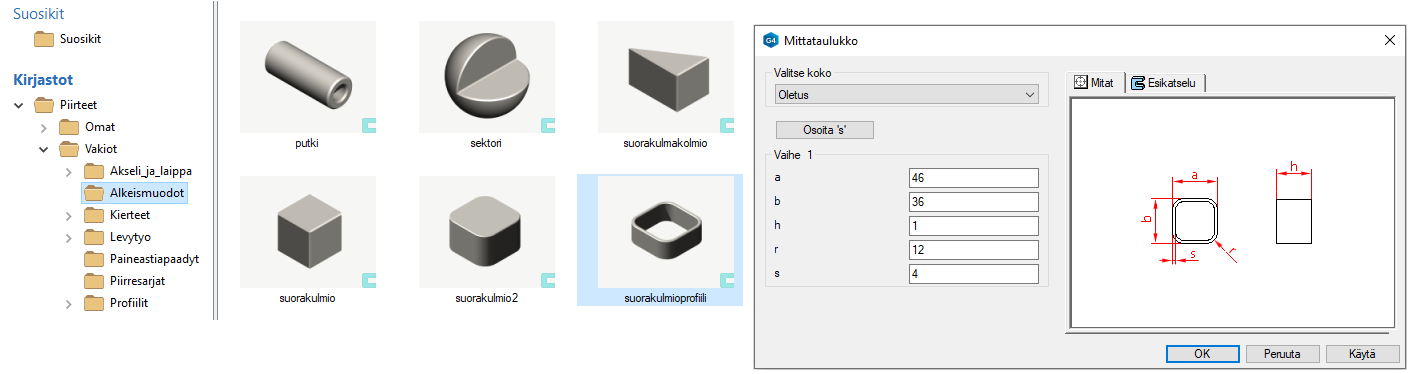

Tilannekohtainen toiminto: Liitä kirjastopiirre > poistaen ainetta. tai
