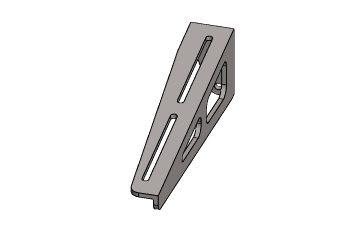

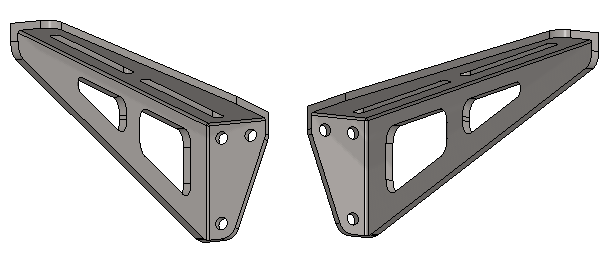

9. Altaan kannatin

Tässä harjoituksessa opimme

• Uuden ilmiasun lisäämisen ja nimeämisen.

• Peilaamaan koko mallin (esim. oikeakätisestä vasenkätiseksi tai puolikkaan mallin symmetriseksi malliksi).

• Tarkastelemaan osaan lisättävää piirrettä visuaalisesti ennen sen lisäystä.

• Yksittäisten pyöristysten, "piste"-pyöristysten ja ketjupyöristysten tekemisen.

• Piirustuksen kopioinnin ilmiasulta toiselle ilmiasulle.

Luo uusi osamalli

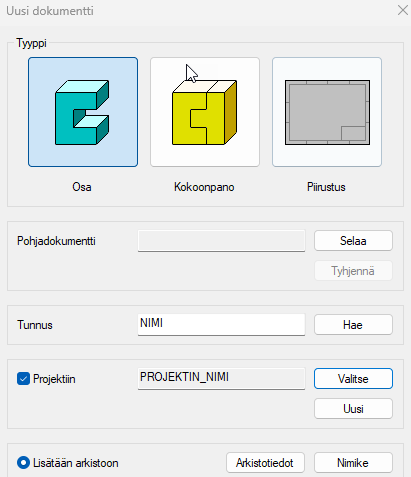

• File > Uusi > Osa

  •  Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

Mallinna ensimmäinen piirre

• Uusi luonnos > Pysty (XZ)-tasoon.

Luonnostele muoto

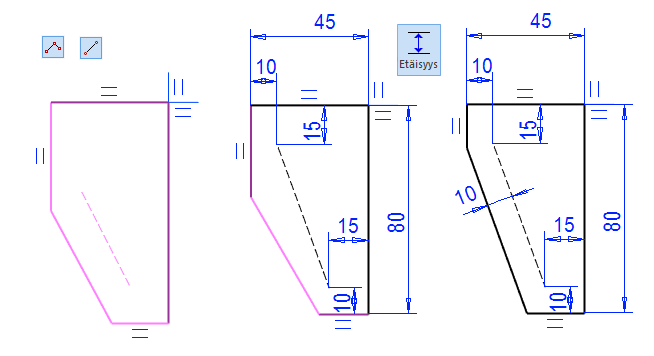

• Toiminto: Murtoviiva. Viivatyyyppi: Muotoviiva.


  • Lähde muotoviivan luonnostelussa liikkeelle origosta.

• Toiminto: Kahden pisteen viiva. Viivatyyyppi: Ohjausviiva.


  • Ohjausviivan avulla hallitsemme muotoa siten että osaan lisätty pyöristys kiertää kiinnitysreiän vakioetäisyydellä.

• Lisää päämitat: 45 ja 80.

• Lisää muut mitat (10 ja 15) siten että mitan toisena osapuolena on apuviiva tai apuviivan päätepiste.

• Ellei luonnos ole loppuun saakka määritelty, niin selvitä puuttuvat ehdot ja lisää ne

  • Kokeilen raahata viivoja.

  • Ota asetus Vain rautalanka pois ja laita ehdon lisäys päälle.

•

Toimenpide

• Lisää - Pursota.

• Pituus: 5.

Mallinna kannattimen pystytuki

• Valitse joko sivupinta ja toiminto Uusi luonnos > Pintaan tai Uusi luonnos > Poikittain (YZ)-tasoon.

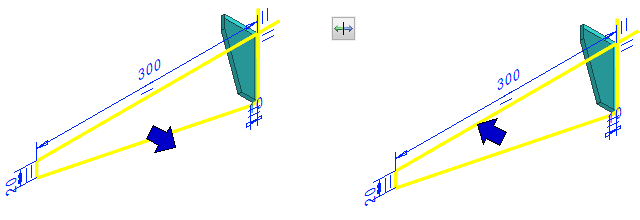

Luonnostele muoto

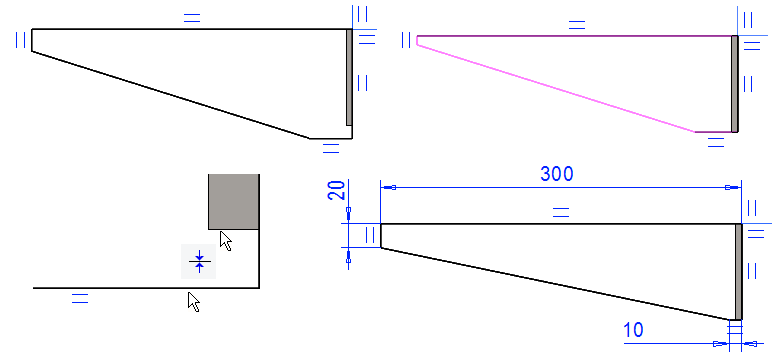

• Piirrä muoto, huomioi suuntalukitukset.

• Lisää tarvittavat yhtenevyysehdot, esim. lyhyen vaakaviivan ja aikaisemman geometrian vaakaviivan välille.

• Lisää tarvittavat mitat.

•

Toimenpide

• Lisää - Pursota.

• Vaihda pursotuksen suunta (pinnasta sisäänpäin).

• Pituus: 5.

Mallinna kannattimen vaakatuki

• Valitse joko päällyspinta.

• Tilannekohtainen toiminto Uusi luonnos > Pintaan tai Uusi luonnos > Vaaka (XY)-tasoon.

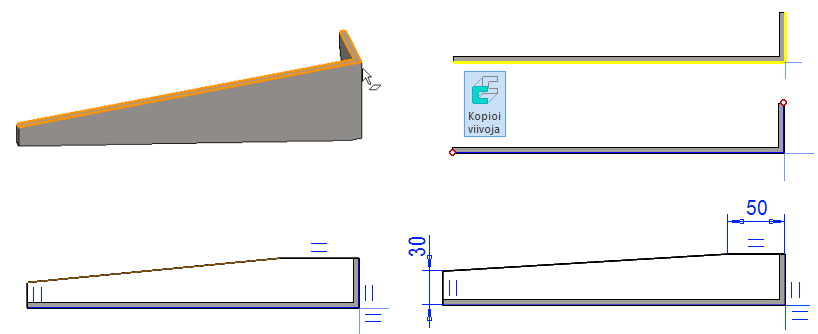

Luonnostele muoto

• Valitse geometriasta viivat (kuvassa keltaisella) ja tilannekohtainen toiminto: Kopioi luonnostasoon tai vastaava toiminto valintanauhasta, jolloin osoita ensin viivat ja sitten OK.

• Piirrä loput viivat (Huomaa suuntalukitukset - tai lisää tarvittavat ehdot).

• Mitoita kuvan mukaan 50 ja 30.

•

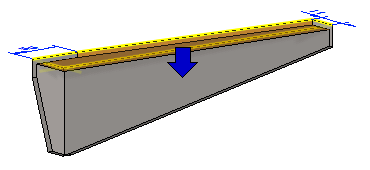

Toimenpide

• Lisää - Pursota.

• Vaihda pursotuksen suunta (pinnasta sisäänpäin).

• Pituus: 5.

• Vaihda pursotuksen suunta (pinnasta sisäänpäin).

Mallinna kiinnitysreiät.

• Valitse etupinta.

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

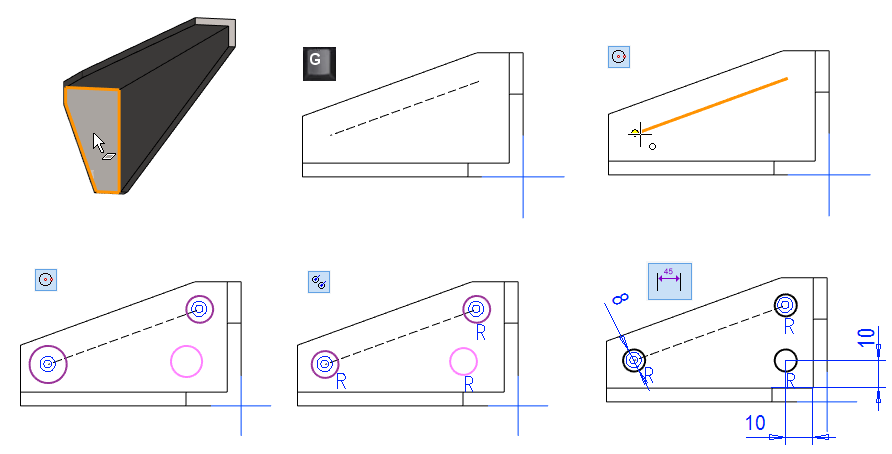

Luonnostele muoto

• Luonnostele kolme ympyrää.

  • Valitse niistä kahdelle keskipisteeksi ohjauskäyrän päätepiste.

• Valitse kolme ympyrää (Muista Ctrl-näppäin) ja tilannekohtainen toiminto: Sama säde.

• Mitoita luonnos:

  • Yhden ympyrän halkaisija: 8.

  • Vapaan ympyrän keskipisteen etäisyydet kannattimen sisäreunoista 10.

•

Toimenpide

• Poista - Pursota - Kappaleen läpi.

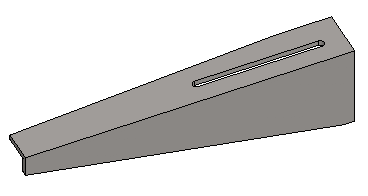

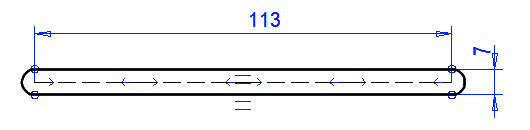

Mallinna ensimmäisen asennusreikä

• Lisätään ensimmäinen asennusreikä piirteenä tilannekohtaisella toiminnolla: Liitä kirjastopiirre > Poistaen ainetta tai valintanauhan toiminnolla (kirjastopiirre) Poista



  .

• Valitse piirre kirjastosta: Vakiot > Alkeismuodot > Ovaali.

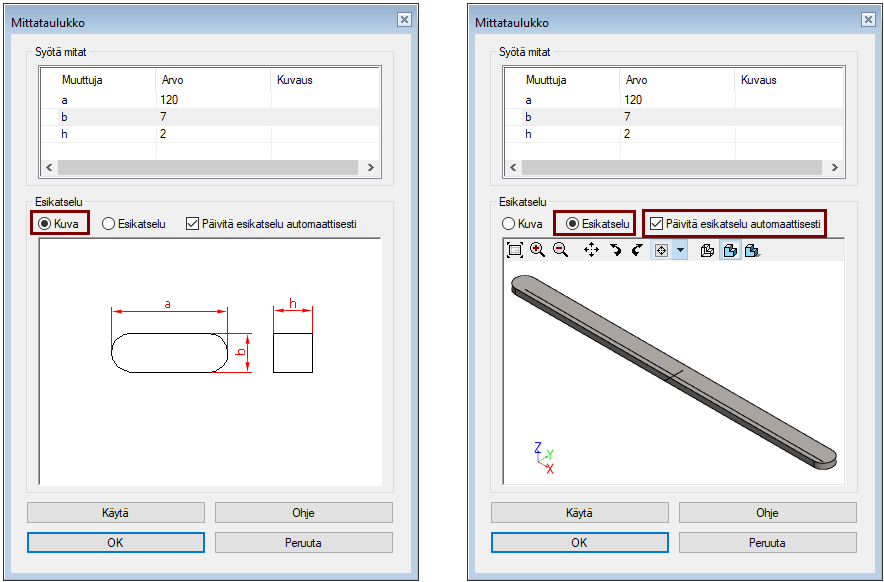

• Anna piirteen mitat Mittataulukkoon:

  • a= 120, b= 7 ja h= 5.

  • OK.

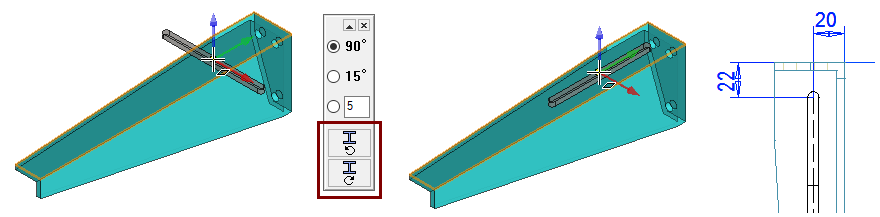

• Vie kohdistin mallin yläpinnan päälle.

  • Jos piirre on väärässä asennossa, käännä sitä työpöydän vasemman yläkulman valikon painikkeiden avulla.

• Sijoita piirre pinnalle napsauttamalla hiirellä.

• Lisää piirteelle paikoittavat etäisyys- tai mittaehdot 22 ja 20.

• OK.

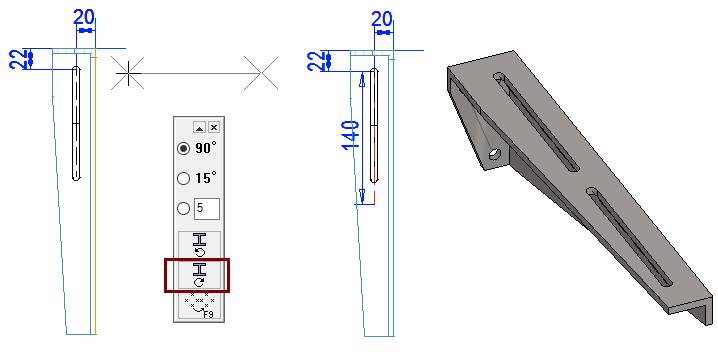

Tee toinen asennusreikä piirresarjana

• Valitse asennusreikä-piirre (joko piirrepuusta tai osoittamalla reiästä yksi pinta).

• Tilannekohtainen toiminto: Tee piirresarja.

• Sarjan tiedot: Pituussuuntaan lukumäärä: 2 ja väli 140.

• Suuntaa apugeometria kannattimen suuntaiseksi tarvittaessa (Kuvassa 90° myötäpäivään).

• Asemoi apugeometria

  • Tämän jälkeen voisit muokata luonnoksen mittoja.

• OK.

Mallinna sivun kevennykset

• Valitse sivupinta.

• Tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Luonnostele muoto

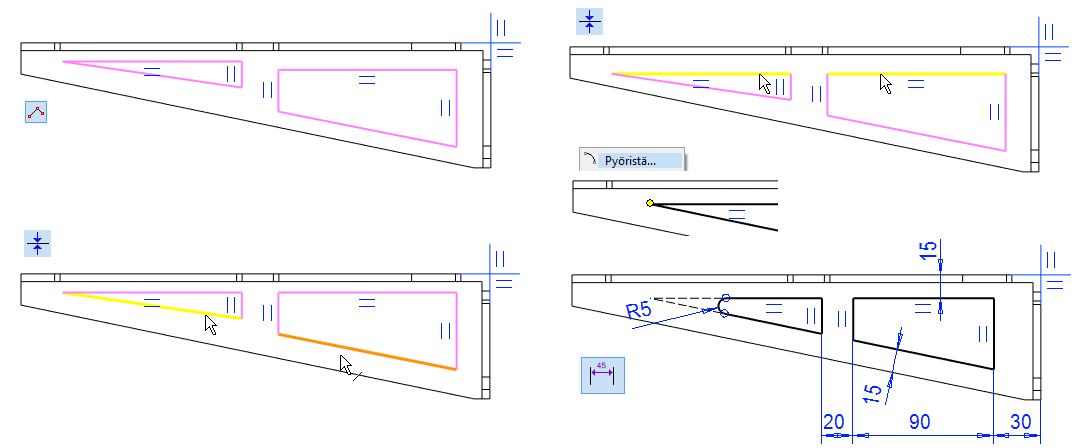

• Piirrä aukot toiminnolla: Murtoviiva.

• Lisää yhtenevyys-ehdot (kuvan vihreille sekä kuvan oransseille viivoille).

• Lisää etäisyysehdot kuvan mukaan.

• Lisää pyöristys kolmion terävään nurkkaan.

  • Valintanauhan toiminto: Pyöristä.

  • Osoita viivat.

  • Anna pyöristyssäde 5.

  • Lopeta pyöristysten lisääminen Esc-painikkeella.

•

Toimenpide:

• Poista - Pursota - Kappaleen läpi.

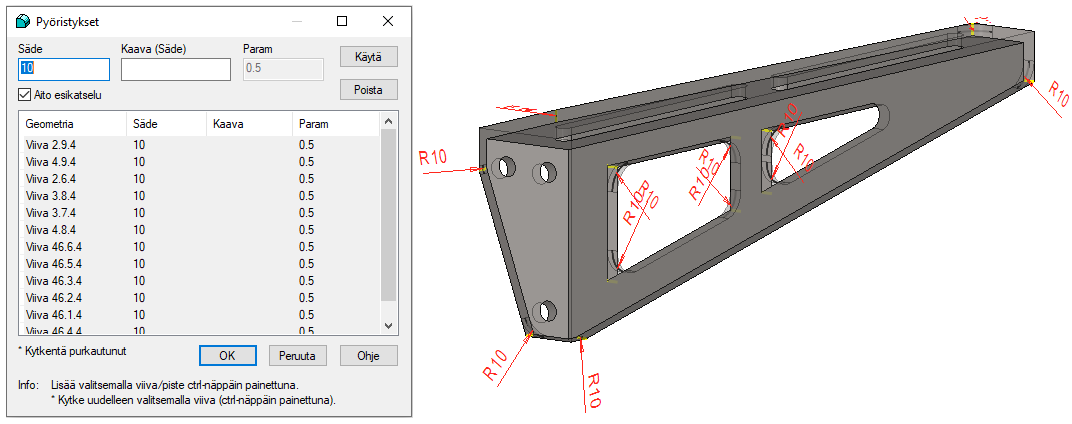

Lisää yksittäiset pyöristykset

• Valitse viivat (12 kpl).

  • Valinta Ctrl-näppäin pohjassa.

  • Mallin kääntely hiiren keskimmäisellä näppäimellä tai Shift ja hiiren valintapainike pohjassa.

• Tilannekohtainen toiminto: Pyöristä/viistä > Pyöristä tämä.

• Syötä säde: 10.

  • Jos haluat nähdä pyöristysten esikatselun, paina Käytä-painiketta.

• OK.

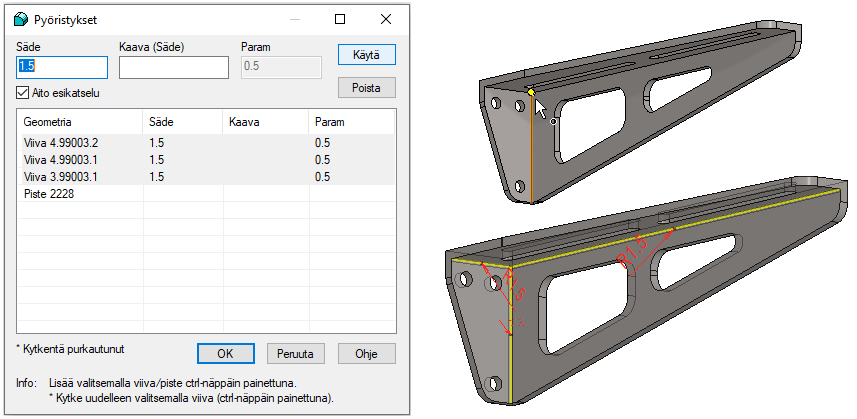

Lisää sisäpuolisten nurkkien pyöristys.

• Valitse sisänurkan piste.

• Tilannekohtainen toiminto: Pyöristä piste.

• Anna säde 1.5

• OK.

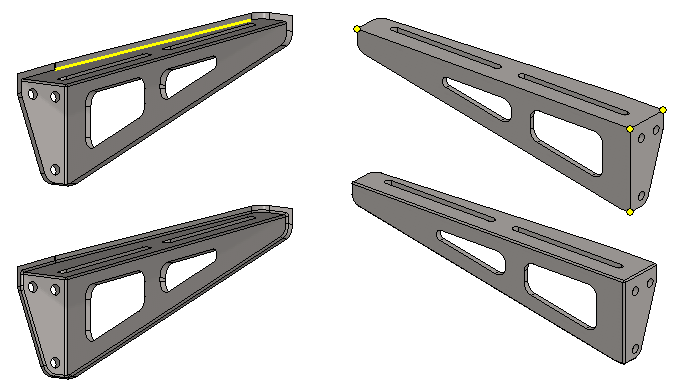

Lisää pyöristyksiä tarpeesi mukaan

• Valitsemalla yhden viivan, saat pyöristettyä kaikki "sisäpinnan" särmät.

• Valitsemalla neljä pistettä. saat pyöristettyä kaikki "ulkopinnan" särmät.

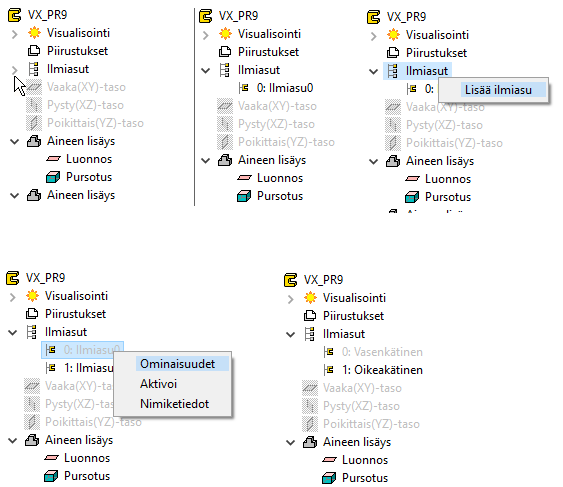

Tehdään malliin uusi ilmiasu ja nimetään ilmiasut

• Valitse piirrepuusta kohta Ilmiasut, jolloin näet mallissa olevat ilmiasut.

• Tee uusi ilmiasu.

  • Valitse kohta Ilmiasut.

  • Tilannekohtainen toiminto: Lisää ilmiasu.

  • Syötä saman tien ilmiasulle nimi: Vasenkätinen

• valitse ensimmäinen 0: Ilmiasu0

  • Tilannekohtainen toiminto: Ominaisuudet.

  • Syötä avautuvaan valikkoon ilmiasun nimi: Oikeakätinen.

Tee mallille peilaus

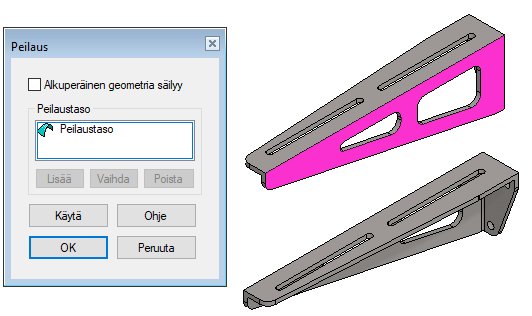

• Valintanauhan toiminto: (Työkalut) Peilaa.

• Osoita peilaustasona toimiva pinta.

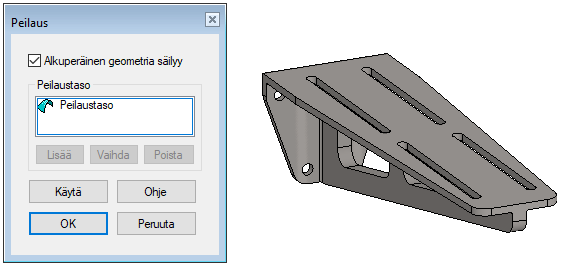

• Poista avautuvasta Peilaus-dialogista valinta Alkuperäinen geometria säilyy.

• OK.

Kokeile mallin kahta ilmiasua.

• Kaksoisnapsauta ilmiasua: Vasenkätinen ja sen jälkeen ilmiasua Oikeakätinen.

• Kun tällainen malli myöhemmin lisätään kokoonpanoon, niin ohjelma pyytää valitsemaan ilmiasun.

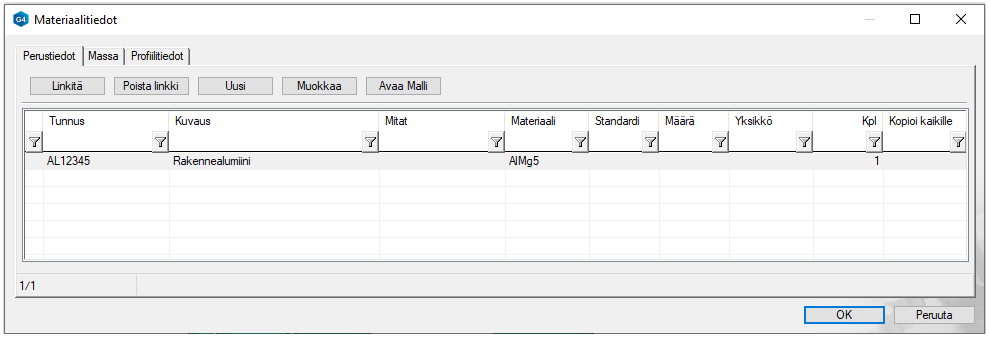

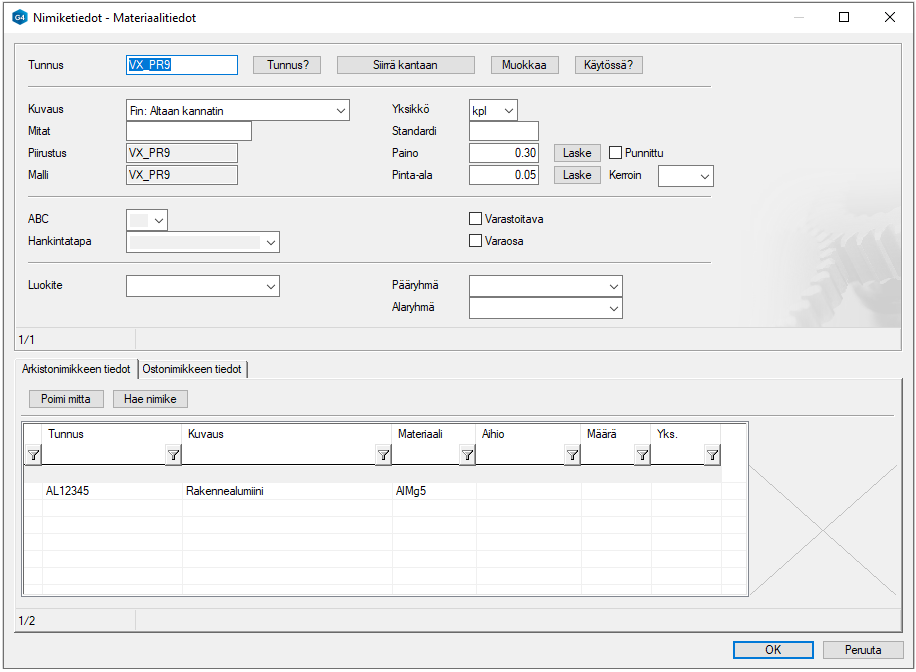

Anna mallille raaka-ainetieto

• Aktivoi ensin ilmiasu: 0: Vasenkätinen.

• Tilannekohtainen toiminto: Nimiketiedot (kun mitään ei ole valittu).

• Katso tarkemmin harjoituksen Mallin piirustus kohtaa Annetaan mallille raaka-aine eli osaluettelo-tieto.

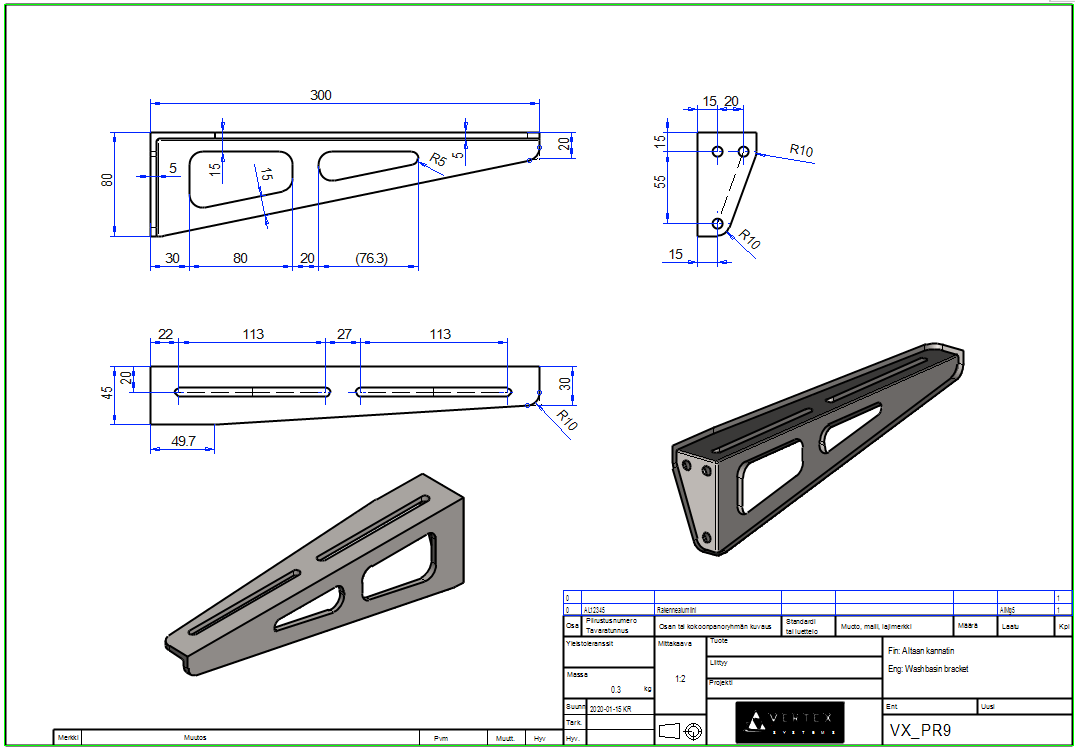

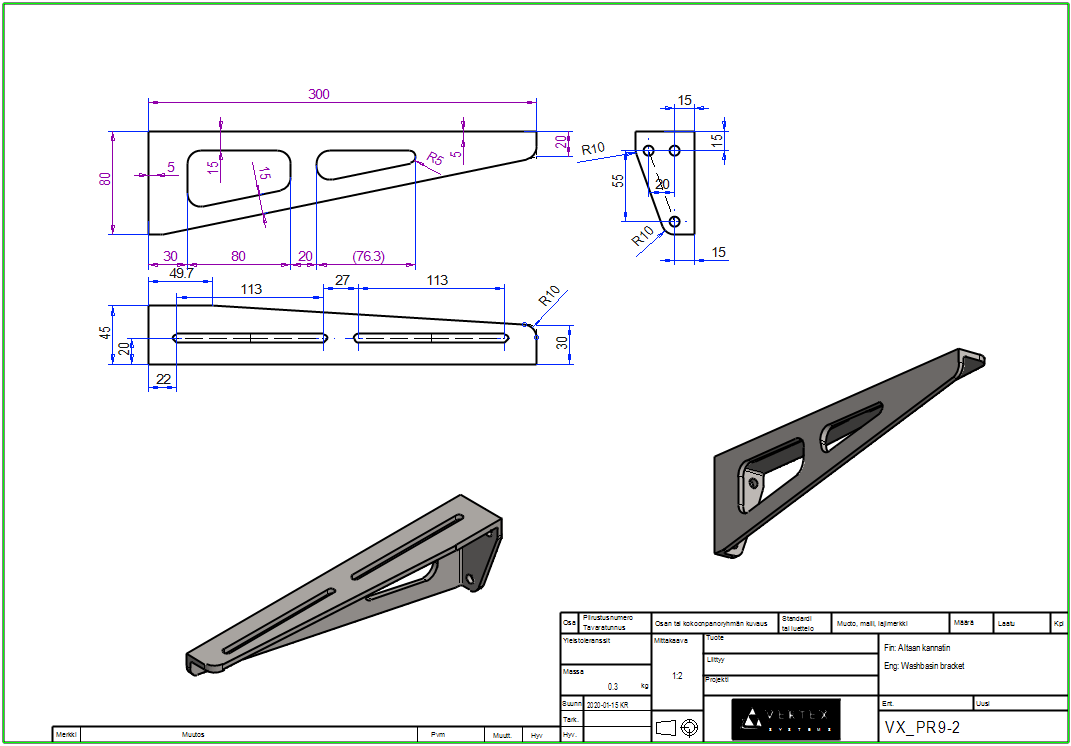

Tee mallille piirustus vasenkätisestä kannattimesta.

• Aktivoi ensin ensimmäinen ilmiasu 0 (0: Vasenkätinen).

• Katso tarkemmat ohjeet harjoituksesta: Mallin piirustus

Tallenna piirustus ja poista se työpöydältä.

Tallenna malli.

Tee mallille piirustus oikeakätisestä kannattimesta.

• Avaa piirrepuusta Piirustukset- ja Ilmiasut-oksat.

• Aktivoi toinen ilmiasu 1 (1: Oikeakätinen).

• Valitse (passiivisen harmaana näkyvä) ensimmäinen piirustus.

• Tilannekohtainen toiminto: Kopioi.

Ohjelma kopioi ensimmäisen piirustuksen uudeksi piirustukseksi ja vaihtaa samalla kaikki piirustuksen projektiot (kuvannot) kuvaamaan aktiivisen ilmiasun mukaista geometriaa, eli tässä tapauksessa oikeankätistä geometriaa.

• Samalla osa mitoista voi menettää referenssinsä, eli ne eivät enää tiedä missä viivassa tai missä pisteessä ne ovat kiinni.

• Referenssinsä menettäneet mitat näkyvät piirustuksessa violetteina, eivätkä ne päivity jos mallin geometria muuttuu.

• Violetit mitat on syytä poistaa ja lisätä mitat uudelleen.

Kopioitua piirustusta on syytä muokata esim. poistamalla siitä mallia huonosti kuvaavia projektioita ja lisäämällä tilalle paremmista suunnista otettuja projektioita.

Tallenna malli

• File > Tallenna tai paina tai .
