Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.
Tässä harjoituksessa opimme
Piirteen ja komponentin kirjastoinnin.
Kirjastopiirteen paikoituksen.
Eri säteisten pyöristysten lisäämisen samaan pyöristys-piirteeseen.
Lineaarisen piirresarjan teon.
Yksittäisen piirteen poiston ja palautuksen piirresarjaan.
Käytetyt toiminnot:
Kertaamme luonnostelutyökaluja.
Toimenpiteet: Pyöräytä ja Pursota.

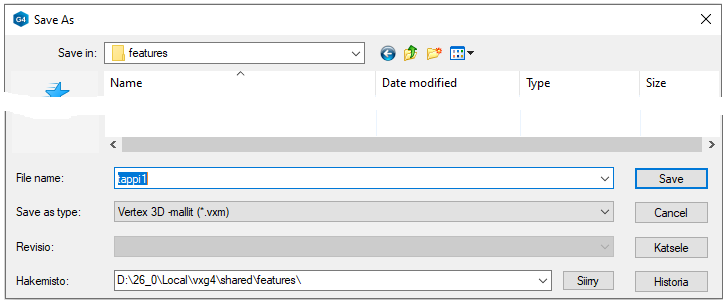

Tallenna kirjastoon > Piirteenä.
Sarja
Tallenna kirjastoon > Komponenttina.
Liitä kirjastopiirre > Ainetta lisäten.
Luo uusi osamalli
File > Uusi > Osa
Anna tunnus.
Täytä arkistotiedot.
Valitse olemassa oleva projekti tai tee uusi projekti.

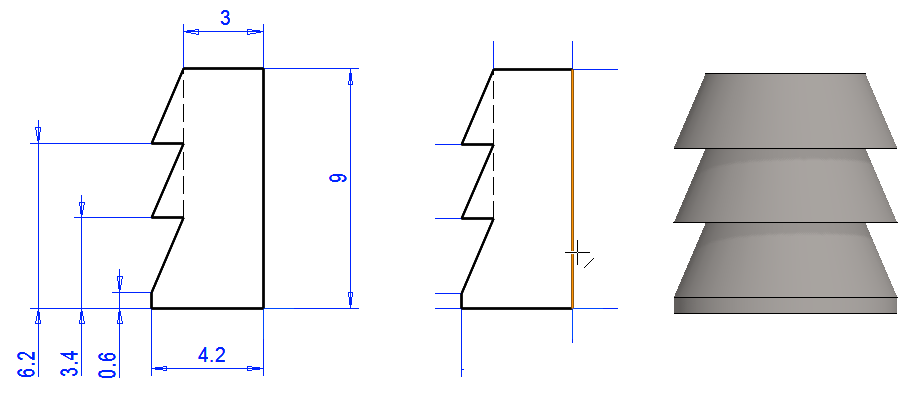

Mallinna tappi
Uusi luonnos > Vaaka (XY)-tasoon.

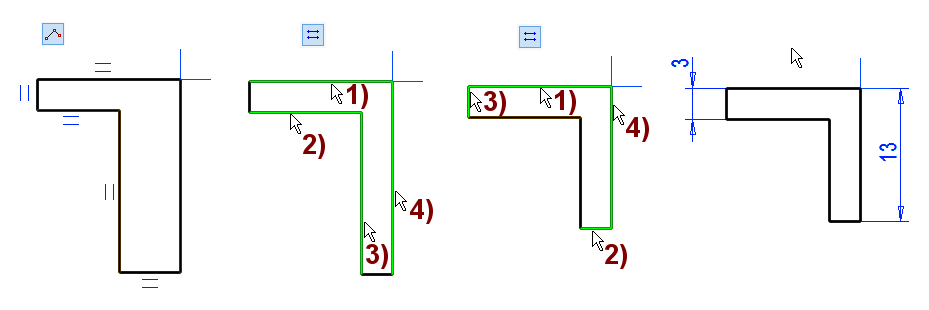

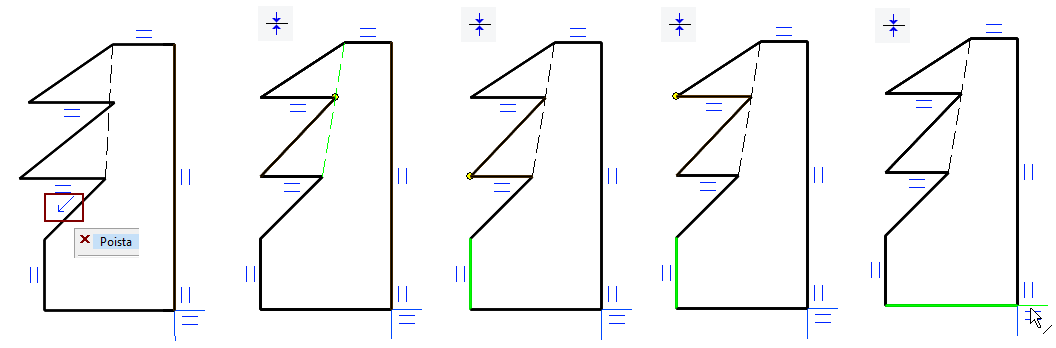

Luonnostele muoto
Toiminto: Murtoviiva.
Luonnostele ääriviivat.
Huomio pysty- ja vaakalukitukset (kuvassa = merkit), mutta älä anna ohjelman lukita 45° suuntakulmaa. Jos sellainen (suuntaehto) vahingossa tulee, niin poista se. (F9 näyttää tai piilottaa ehtojen symbolit)
Toiminto: Kahden pisteen viiva.
Piirrä apuviiva kuvan mukaan pisteestä pisteeseen.
Lisää kuvan mukaiset yhtenevyysehdot (3* viiva - piste ja kerran viiva - keskiristin vaakaviiva)
Lisää Etäisyysehdot kuvan mukaan.
Toimenpide
Lisää - Pyöräytä
Kulma:360
Osoita pyöräytysakseliksi pisin pystyviiva
Lisää kahva
Kahva on elementti, jolla hallitaan piirteen ja komponentin sijoittumista geometriaan

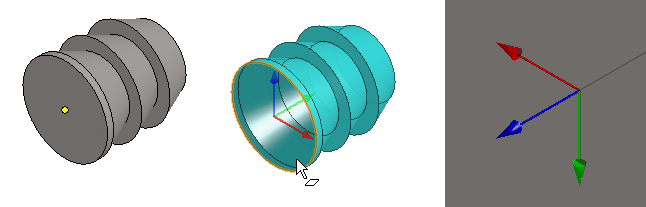

Valitse piste.
Tilannekohtainen toiminto: Lisää kahva.
Osoita pinta. Kahvan sininen akseli kääntyy suuntaan: Kohtisuoraan pinnasta ulospäin.
Kahvan näet, jos zoomaat voimakkaasti pisteeseen.

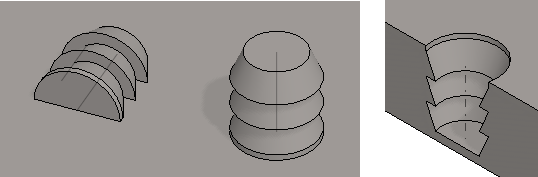

Kahva suuntaa piirteen
Kun kirjastoitu ja kahvan sisältämä piirre lisätään osamalliin, niin:
Lisäävässä piirteessä kahvan sininen nuoli suuntautuu pinnasta sisään.
Poistavassa piirteessä kahvan sininen nuoli suuntautuu pinnasta ulospäin.
Kuvassa vasemmalla on piirre kirjastoitu ilman kahvaa, eli se ei suuntaudu pinnan mukaan.
Ohjelma esittelee ketjun jäsenet (edellä kuvatussa dialogissa).
Anna Säde: 1.
OK.

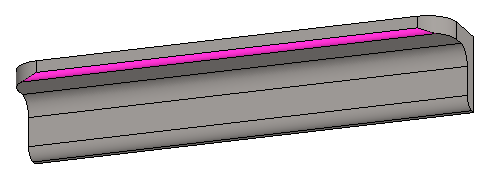

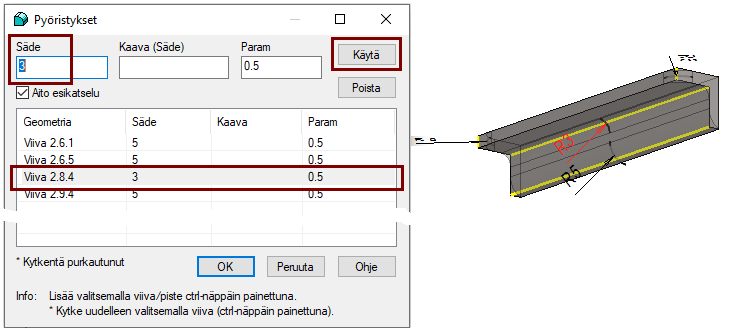

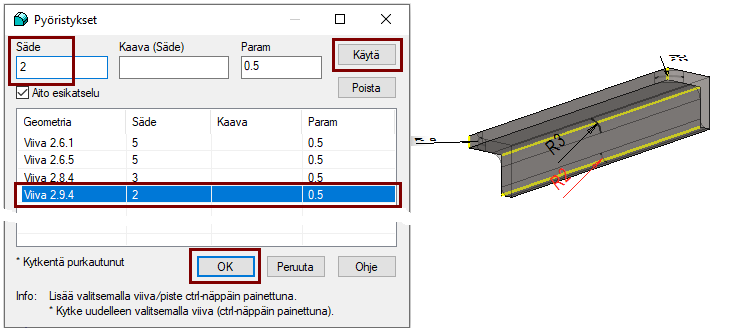

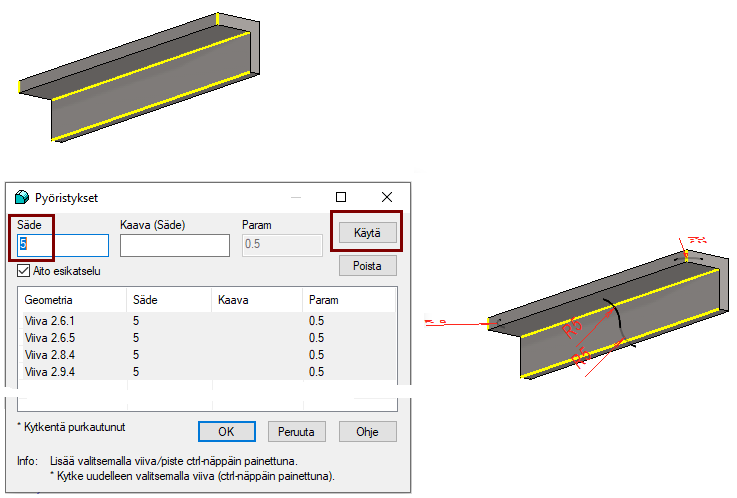

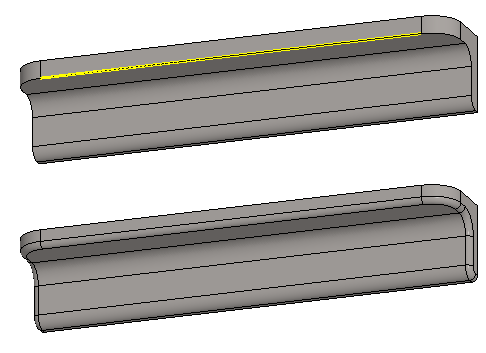

Pyöristä ja Pyöristä tämä-toimintojen ero
Alla on valittu sama särmä ja toiminto Pyöristä/Viistä > Pyöristä tämä.
Lisää käpytappi-piirre malliin
Toiminto: Lisää (kirjastopiirre valintanauhasta) tai tilannekohtainen toiminto: Liitä kirjastopiirrettä > Lisäten ainetta.
Etsi kansio jonka alle tallensit tapin.
Tilannekohtainen toiminto: Päiviä Selain.
Valitse käpytappi esim kaksoisnapsauttamalla sitä
Tai valitse piirre ja raahaa sitä pieni matka.

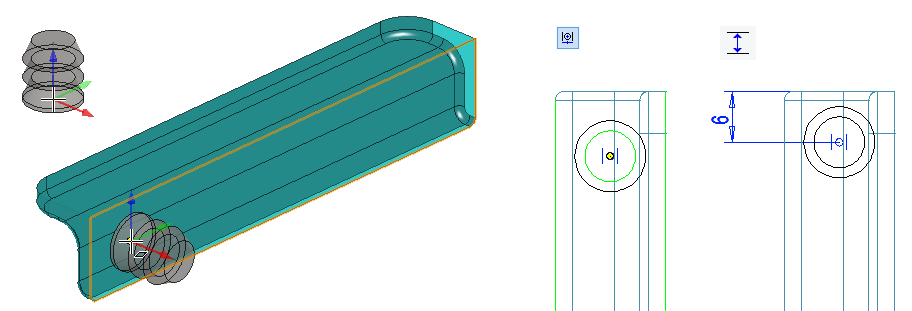

Vie kohdistin oikean pinnan päälle (tapin asento muuttuu) ja sijoita tappi pinnalle.
Lisää keskipiste-ehto osoittamalla ensin reunaviivat ja viimeiseksi keskitettävä piste.
Lisää etäisyys päästä: 6.
OK.
Selaimen päivitys
Selaimet päivittyvät automaattisesti silloin kun Vertex G4 käynnistetään.
Mutta selain on päivitettävä erikseen työskentelyn kestäessä, jos kirjastoon on lisätty piirre (tai luonnos tai komponentti).
Päivitys erikseen on tehtävä sen takia, että selainten päivitys kestää sitä kauemmin, mitä laajemmaksi kirjastot ovat kasvaneet, eikä tällöin ole järkevää päivittää selaimia heti kun uusi elementti kirjastoidaan.

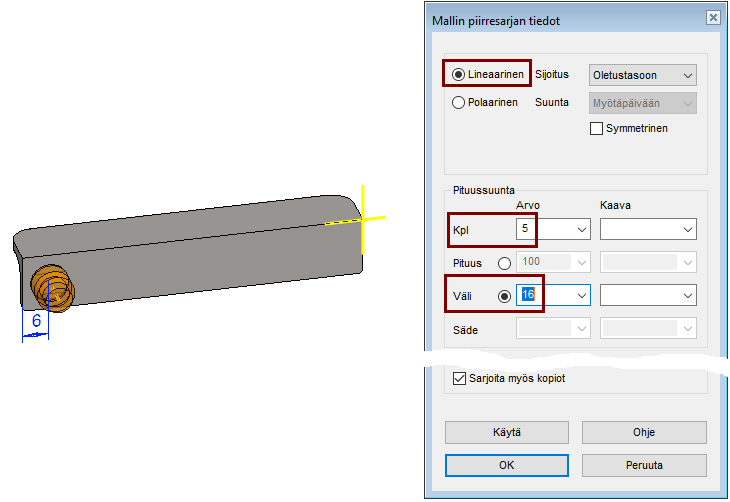

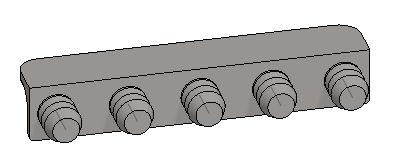

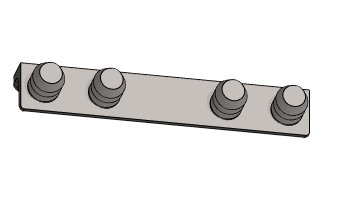

Tehdään tapista piirresarja
Valitse piirre joko piirrepuusta tai valitse tapista jokin pinta.
Tilannekohtainen toiminto: Tee piirresarja.
Syötä mallin piirresarjan tiedot:
Lineaarinen.
Lukumäärä (pituussuuntaan) 5.
Väli (pituussuuntaan) 16.
OK.

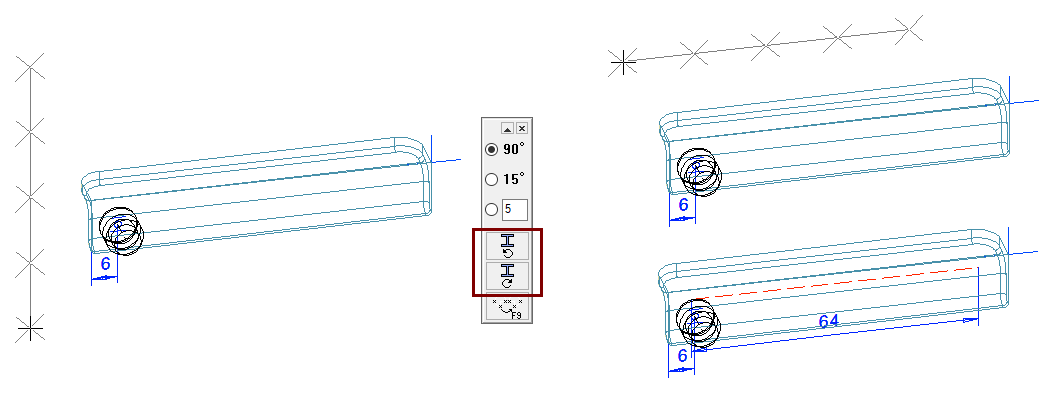

Ohjelma etenee sarjan sijoitukseen.
Käännä apugeometriaa tarvittaessa vasta- tai myötäpäivään.
Sijoita apugeometria siten että kohdistin on piirteeseen nähden järkevässä kohdassa.
Kun apugeometria on paikallaan, poistu luonnostilasta OK:lla, jolloin sarja syntyy.

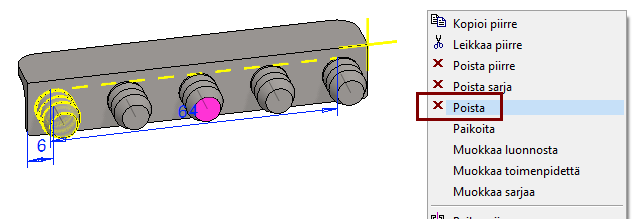

Poistetaan keskimmäinen tappi
Tässä sarjassa ei tarvita keskimmäistä tappia, joten se poistetaan.
Valitse jokin tapin pinta.
Tilannekohtainen toiminto: Poista.
Sarjaan kohdistuvat poisto-toiminnot
Poista piirre = Poistaa sarjan kaikkine piirteineen
Poista sarja = Poistaa sarjan, mutta jättää (ensimmäisen) piirteen jäljelle.
Poista = Poistaa yksittäisen valitun jäsenen

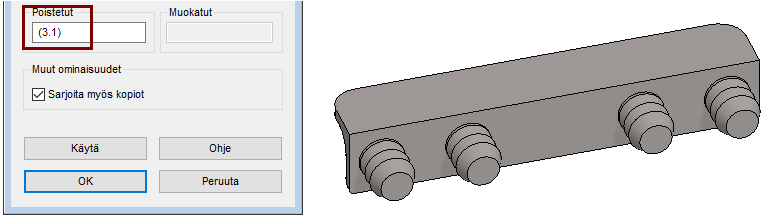

Sarjasta poistettujen jäsenten palautus
Voit myös palauttaa jo poistetun sarjan jäsenen ja kirjoittamalla poistaa jonkun toisen sarjan jäsenen.
Valitse piirrepuusta Piirresarja tai jostain sarjan jäsenestä pinta ja tilannekohtainen toiminto: Muokkaa sarjaa.
Kohdassa poistetut on kerrottu sarjasta poistetun piirteen osoite.
Ensimmäinen numero on sarjan jäsenen numero alusta lukien.
Toinen (pisteen jälkeinen) numero on sarjan rivin numero. (tässä sarjassa piirteitä oli vain pituussuuntaan, joten kaikkien piireiden rivinumero on 1).
Tarvittaessa voit tyhjentää tuon osoitteen ja kirjoittaa uuden osoitteen, esim. (4.1)

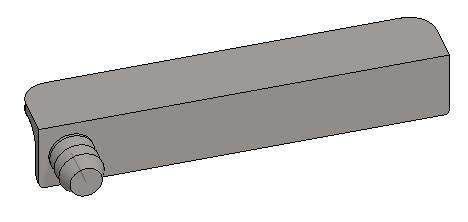

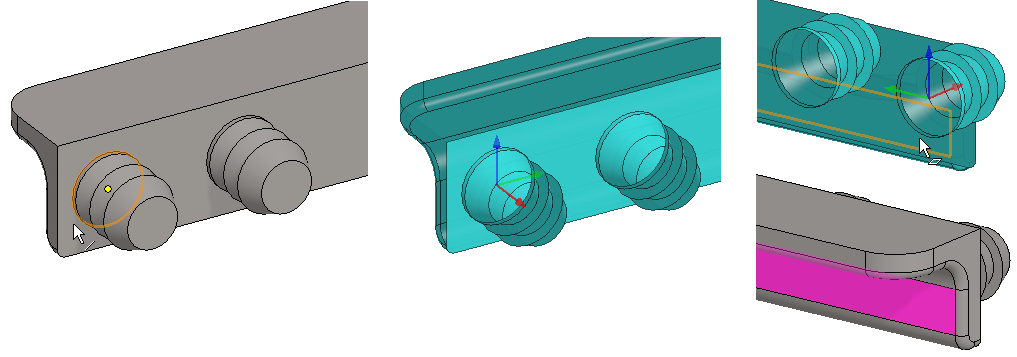

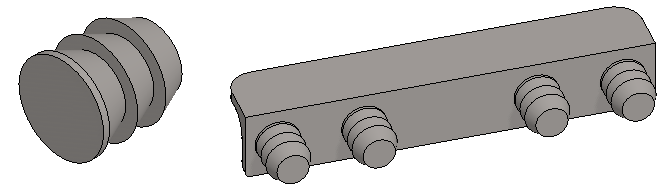

Tallenna malli komponenttikirjastoon
Ennen tallennusta osaan kannattaa lisätä kahva, jonka avulla komponentti asemoituu muihin osiin.
Tämä hyllyn kannatin halutaan lisätä hyllyn sivuihin porattuihin reikiin, joten kahva kannattaa sijoittaa jomman kumman päätytapin keskipisteeseen kannattimen rungon juureen.
Valitse piste. (Katso kuvaa)
Tilannekohtainen toiminto: Lisää kahva.
Osoita vastapuolella oleva tasopinta, jotta sininen kahva kääntyy sitä kohti.
