Pinnan aukon täydennys

Yleiskuvaus ja vaatimukset

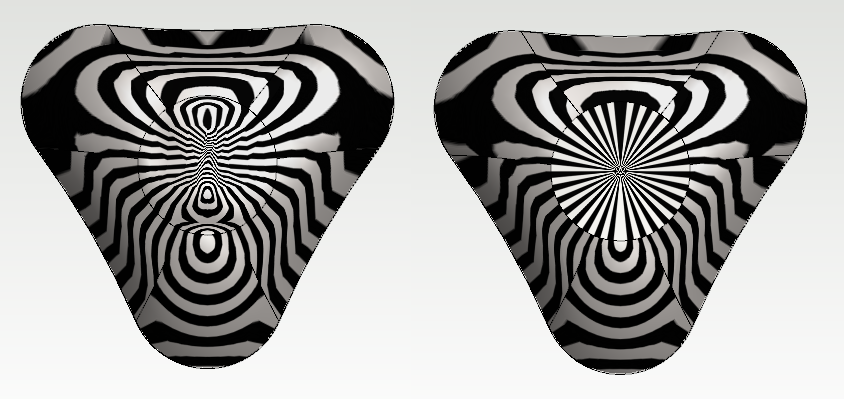

• Pinnalla oleva aukko voidaan täydentää ympäröiville pinnoille tangentiaaliseksi pinnaksi _{(Vertex ID: MEC-5428)}
• Tämä ominaisuus vaatii, että on hankittu optio Pintamallinnuksen lisätoiminnot (o135).

Käyttökohteet

• Kun on saatu sellainen pintamalli, josta puuttuu pinta/pintoja, jotka tarvitaan, jotta mallista saadaan kappale jota voidaan työstää ja kun lisätyn pinnan pitää olla tangentiaalinen ympäröiville pinnoille

• Jos lisättävälle pinnalle ei aseteta tangentiaalisuusvaatimuksia, voidaan kappaleen muodostamista kokeilla toiminnolla Muodosta kappale.

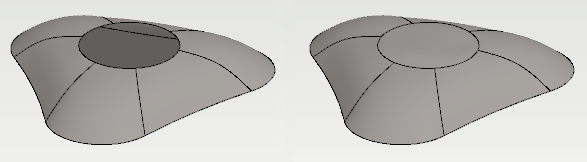

Lataa tästä pintamalli (SMTK12.vxz), jolla voit harjoitella aukon täyttämistä juohevasti.

• Jos käytössäsi ei ole optiota Pintamallinnuksen lisätoiminnot, niin voit tehdä pintajoukosta kappleen toiminnolla Muodosta kappale.

Lataa tästä pintamalli (SMTK12B.vxz), jossa aukko o täydennetty toiminnolla Täytä aukko.

Osa > Pinnat > Täytä aukko

Lisäys

• Valitse toiminto Osa > Pinnat > Täytä aukko.
• Osoita aukon viereinen viiva.
• Täytä dialogin tiedot

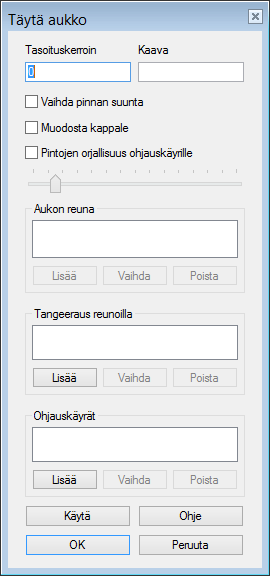

Dialogin tiedot:

Tasoituskerroin ja kaava

• Kuvaa lisättävän pinnan tangentiaalisuutta
• Mitä suurempi kerroin on, sitä vähemmän pinta tangeeraa viereisiin pintoihin ja pinnasta tulee "latteampia".

Pinnan suunta ja kappaleen muodostus

• Voit tarvittaessa vaihtaa pinnan suunnan. Pinnan suunnalla on merkitystä kappaleen muodostuksessa.

  • Jotta kappale voi syntyä Acis'n rajapinta-mallinnuksen edellyttämällä tavalla pitää kaikki pintojen olla "oikein päin".  Pinnat ovat "oikein päin", jos aiotun kappaleen sisään ei näe yhdenkään pinnan läpi, kun asetus File > asetukset > Piirustukset, mallit > Näkymä > Malli > Näytä pinnat molemmin puolin aina" ei ole valittuna (Eli täppä puuttuu).
• Voit tarvittaessa muodostaa samalla kappaleen.

Pintojen orjallisuus

• Jos olet valinnut myös ohjauskäyriä, voit liukukytkimen avulla määrittää kuinka orjallisesti pinta seuraa ohjauskäyriä.
• Pienillä arvoilla pinnasta tulee yksinkertaisempi, mutta se ei tällöin välttämättä seuraa ohjauskäyriä yhtä tarkasti, kuin suuremmilla arvoilla.

Aukon reunaviiva

• Voit valita yhden tai useampia aukon reunaviivoja

Tangeeraus reunoilla

• Oletuksena pinta pyrkii tangeeraamaan kaikkien aukon reunoilla olevien pintojen kanssa.
• Jos kuitenkin haluat, että tangeeraus tapahtuu vain osaan aukon reunan pinnoista, valitse niiden pintojen reunaviivat. Tällöin muiden pintojen suhteen sallitaan "terävät" nurkat.

Ohjauskäyrät

• Voit osoittaa useita ohjauskäyriä, jotka määrittävät pinnan muotoa.

Muokkaus

Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä.

• Voi määritellä aukon täyttöä edellä lisäys-kohdassa esitellyn Täytä aukko-dialogin avulla.

Poisto

Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.
