Vaihda piirre

Yleiskuvaus ja vaatimukset

• Voit vaihtaa piirteen tai piirteitä jotka "rajoittuvat ei vierekkäisiin pintoihin".
• Toiminto ei vaihda piirteitä, jotka muodostavat ikään kuin kappaleen ulkopinnan siten että ne rajoittuva kahteen vierekkäiseen pintaan.

Käyttökohteet

• Sopii sekä tuotuihin (import) geometrioihin sekä Vertex-malleihin.

Tilannekohtainen toiminto: Muokkaa > Vaihda piirre.

Piirteen vaihtaminen

• Valitse vaihdettavasta piirteestä yksi pinta.
• Tilannekohtainen valiminto: Muokkaa > Vaihda piirre.

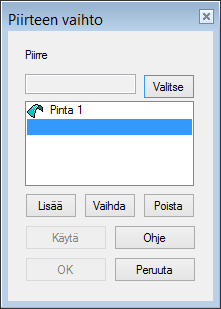

• Piirteen vaihto-dialogissa voit lisätä muita vaihdettavia piirteitä.
• Valitse korvaava piirre.
• Anna korvaavalle piirteelle mittatiedot, jos piirteessä on parametrisoituja mittoja.

Vaihdetun piirteen muokkaaminen

• Voit muokata tuodun piirteen mittataulukkoa, jos piirteessä on sellainen valitsemalla kirjastopiirteen ja sen tilannekohtaisen toiminnon: Muokkaa piirrettä.
  • Ohjelma esittelee ensin Piirteen vaihto-dialogissa vaihtoon liittyvät pinnat.
  • Seuraavassa vaiheessa pääset muokkaamaan kirjastopiirteen mittataulukkotietoja.
• Et voi vaihtaa piirrettä suoraan toiseen piirteeseen.

  • Poista piirre ensin, jonka jälkeen voit vaihtaa alkuperäisen piirteen toiseen piirteeseen.

Piirteen poisto

Poista piirre valitsemalla se piirrepuusta ja tilannekohtaisella toiminnolla: Poista piirre.

• Ohjelma palauttaa alkuperäisen piirteen takaisin paikalleen.

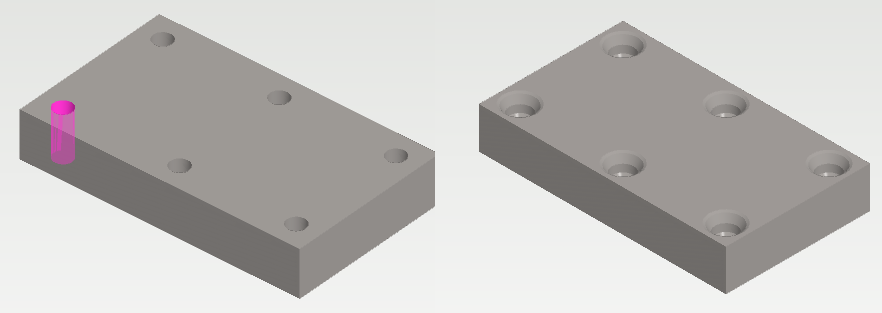

Poraus on vaihdettu kierrereiäksi

• Voit valita joko yhden reiän pinnan tai kaikkien reikien pinnat ja sitten tilannekohtaisen toiminnon Vaihda piirre.
• Tässä on ensin valittu yksi pinta ja Piirteen vaihto-dialogissa loput toiminnolla Lisää.
• Sen jälkeen on valittu piirrekirjastosta piirre DIN-332_DS. Piirteelle on annettu halutut mitat.

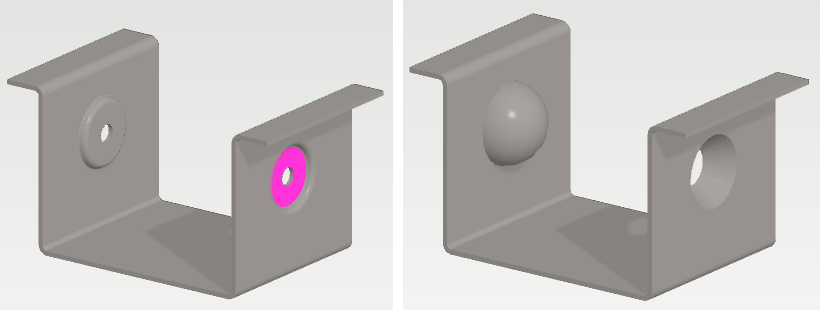

Ohutlevyn muotoilupiirteet

Toinen piirre on vaihdettu Levytyo > Muotoilu-kirjastosta löytyväksi piirteeksi Countersink ja toinen piirteeksi Dowel.
