Pintojen lisäys suoraan 3D-luonnoksessa

G4_72.png   G4Plant_72.png   G4_InD_72.png

Yleiskuvaus ja vaatimukset

  • Pinta voidaan lisätä ja poistaa suoraan 3D-luonnostelutilassa. (Vertex ID: MEC-5375)

  • Lisäys, muokkaus ja poisto onnistuvat vain 3D-luonnostelutilassa.

Käyttökohteet

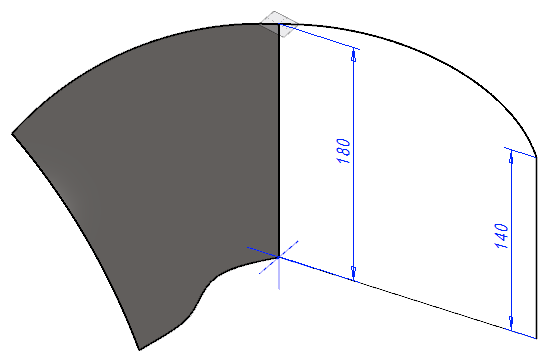

  • Voit täydentää pinnoiltaan epätäydellistä mallia suoraan 3D-luonnoksessa.

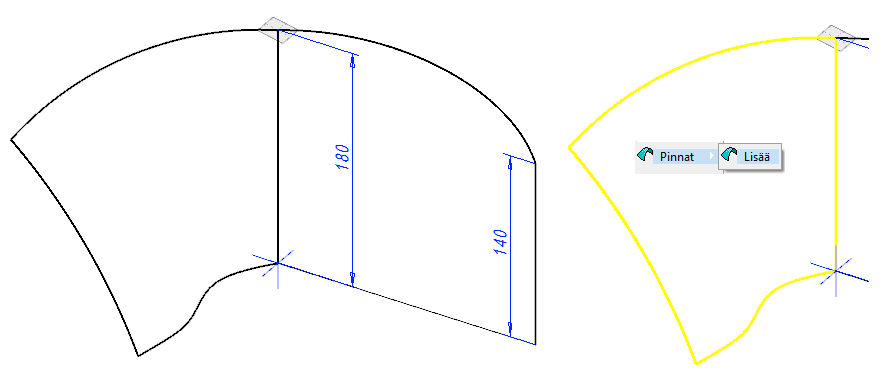

Lisäys

  • Mallinnan ensin pintojen reunakäyrät (viivat).

  • Valitse viivat joka muodostavat suljetun alueen.

  • Valitse sen jälkeen tilannekohtainen toiminto: Pinnat > Lisää.

Huomioita

  • Pinnan reunaviivoiksi kelpaavat kaikki mallin viivat, myös aikaisempien luonnosten viivat sekä muiden pintojen reunaviivat.



Muokkaus

  • Valitse piirrepuusta 3D luonnos ja mene muokkaamaan sitä.

  • Muuta pinnan reunaviivojen geometriaa.

  • Voit myös valita pinnan ja vaihtaa sen suuntaa.

  • Palaa osamalliin OK:lla.

Poisto

  • Valitse piirrepuusta 3D luonnos.

  • Valitse pinta ja tilannekohtainen toiminto: Poista.
