Muokkaa ohutlevykappaleen taivutussäteitä ja taipumien kulmia

Käytä toimintoa taivutuskulman ja taivutussäteen muuttamiseen ohutlevy malleissa, joissa ei ole historiaa.
Toiminto on käytettävissä vain, jos kappaleessa ei ole historiaa eli voit käyttää sitä vain ensimmäisenä toimintona (Tosin muuta malli ensin ohutlevymalliksi: Muokaa mallia > Muunna ohutlevyosaksi...)
- Jos tuodun kappaleen geometria on puutteellinen tai ohutlevyksi virheellinen, niin voit muokata kappaletta ensin toiminnoilla joita on esitelty lopussa kohdassa "Muutamia vinkkejä, joiden avulla mallia voi esikäsitellä ennen taivutustaulukon käsittelyä".
- Poista sen jälkeen mallista historia, jotta pääset käsiksi toimintoon Muokkaa taivutuksia.
Toiminnolle ongelmallisia ovat kappaleet, joissa on kuppimaisia tai pallomaisia muotoja.
Taivutussäteen kasvattaminen vaatii tilaa taipuman molemmilta puolilta, joten säteen kasvattaminen ei onnistu, jos sen "tiellä" on esim. toisen taivutuksen geometria.

Tuodun (importoidun) ohutlevytyyppisen mallin taivutusten (kulmien ja säteen) muokkaaminen.

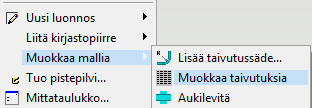

Osamallin tilannekohtainen toiminto: Muokkaa mallia > Muokkaa taivutuksia.

Ellei tilannekohtaisesta valikosta löyty em. toimintoa, muuta malli ensin ohutlevyksi: Muokaa mallia > Muunna ohutlevyosaksi...

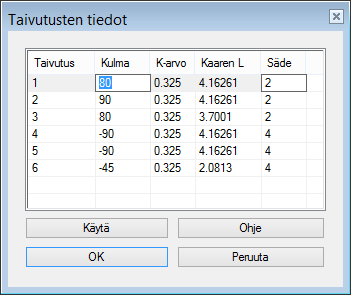

Tilannekohtainen toiminto: Muokkaa mallia > Muokkaa taivutuksia.

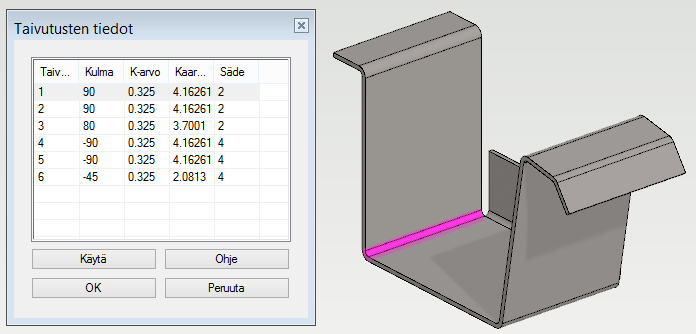

Valitse rivi.
Muokkaa arvoja:
- Kulma = taivutuskulma.
- Säde = Taivutussäde.
Taulukon sarakkeet K-arvo ja Kaaren L ovat vain informaatiota, niitä ei voi muokata.

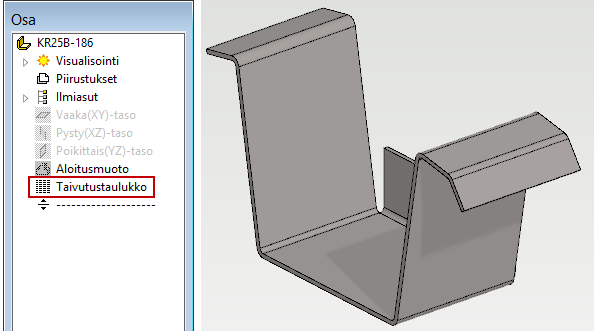

Taivutustaulukko menee mallin historiaan ja sitä muokkaamalla voit muokata taipumia.

Muutamia vinkkejä, joiden avulla mallia voi esikäsitellä, ennen taivutustaulukon käsittelyä

Huomaa, että kaikki mallinnusta avustavat temput on poistettava historiasta ennen toimintoa:

Muokkaa taivutuksia.

Historian poisto onnistuu tilannekohtaisella toiminnolla: Muokkaa mallia > Poista historia.
Suositus: Kopioi malli uudeksi, ennen historian poistoa. Tällöin sinulle jää varakopio, jota voi edelleen muokata, jos taivutustaulukon käsittely sitä vaatii.

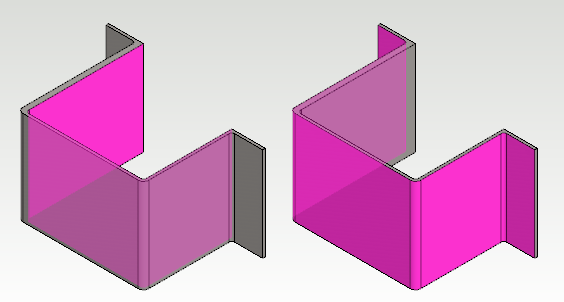

Tee kappaleelle toiminto Pintaketjun offset... jotta saisit siitä tasapaksun ohutlevykappaleen.
Etsi kappaleesta pintaketju, joka ulottuu kappaleen läpi.

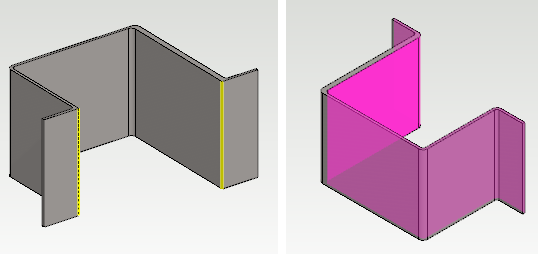

Vasemmalla: Kappaleen sisäpinnan pintaketju ei ole aukoton, koska kappaleessa on teräviä särmiä.

Oikealla: Kappaleesta löytyy aukoton pintaketju, jonka avulla ohutlevyn muodostaminen onnistuu.

Jotta saat pintaketjun ulottumaan riittävän pitkälle, lisää tarvittavat pyöristykset teräviin nurkkiin.

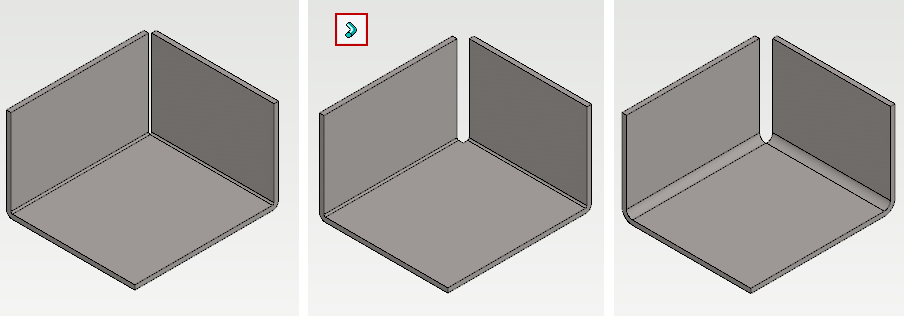

Vasemmalla näkyvässä mallissa on liian pieni taivutussäde, mutta sitä ei voi muuttaa, koska "naapuri-lieve" tulee eteen.
Keskimmäisessä kuvassa kappaleen molempiin liepeisiin on käytetty toimintoa Jatka pintoja. Jatkaminen on tehty sisäänpäin, jolloin suuremmalle pyöristykselle tulee tilaa.
Oikeanpuolessa kuvassa mallin taivutussädettä on kasvatettu.
Reunaliepeet voidaan tämän jälkeen trimmata yhteen, kunhan kappale on ensin määritelty ominaisuuksiltaan ohutlevyksi.
