Muotoile pintaa

Yleiskuvaus ja vaatimukset

Toiminnolla voidaan muotoilla yksittäistä pintaa tai symmetrisiä pintoja, pinnalle generoidun viiva- ja pisteverkon avulla.
Toiminnolla voidaan muotoilla myös viivaa.
Pintaverkkoa ei voi ulottaa pintaketjulle.
Toiminnon yleistä käytettävyyttä rajoittaa vaatimus, ettei raahattava verkko saa joutua raahauksessa "kappaleen sisälle". Jos näin käy, ohjelma kertoo: Geometrian luonti ei onnistunut, piirrettä ei syntynyt.
Pintaverkko syntyy valitulle pinnalle sen äärimittojen perusteella, eikä sitä voi jatkaa reunoistaan pinnan ulkopuolelle,

Käyttökohteet

Yksittäisen pinnan muotoilu viivoja tai pisteitä raahaamalla.
Yksittäisen viivan muotoilu pisteitä raahaamalla.

Osa > Muotoilu > Muotoile.

Huomaa, että muotoilu-tila jää voimaan, kunnes joko painat uudelleen Muotoile-painiketta tai käynnistät jonkin muun toiminnon.

Lisäys

Käynnistä toiminto: Osa > Muotoilu > Muotoile.
Osoita muotoiltava pinta.Voit tarvittaessa valita shift-painike pohjassa aputason ja valitulle pinnalle symmetrisen tason, jolloin muotoilu tapahtuu symmetrisesti.
Voit halutessasi tihentää tai harventaa verkkoa pituus tai leveyssuuntaan.
Ota kiinni viivasta tai pisteestä ja raahaa se uuteen paikkaan.
Ohjelma tekee jokaisesta siirrosta vaiheen historiaan.

Muokkaus

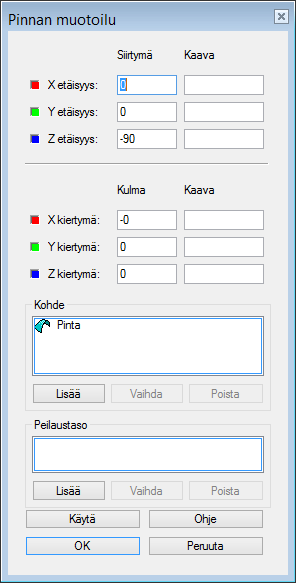

Muokkaa toimenpidettä piirrepuun kautta, joko kaksoisnapsauttamalla piirrettä tai tilannekohtaisen valikon toiminnolla Muokkaa piirrettä. Muuta Pinnan muotoilu-dialogin arvoja.

Poisto

Poista piirre valitsemalla se piirrepuusta ja ota tilannekohtaisesta valikosta Poista piirre.

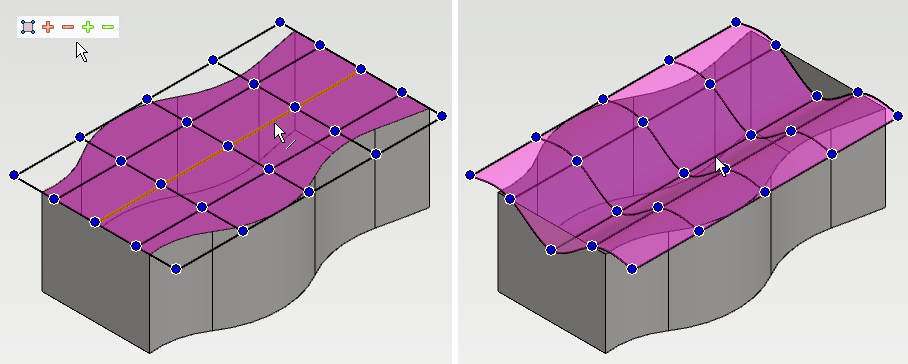

Verkkoa voit säätää alla olevan valikon avulla. Valikko ilmestyy näkyviin kun viet kohdistimen verkon pisteen lähelle.

Vasen nappula jättää jäljelle vain neljä reunaviivaa ja neljä nurkkapistettä
Oransseilla nappuloilla voit tihentää tai harventaa verkkoa "pituus"-suuntaan.
Vihreillä nappuloilla voit tihentää tai harventaa verkkoa "leveys"-suuntaan.

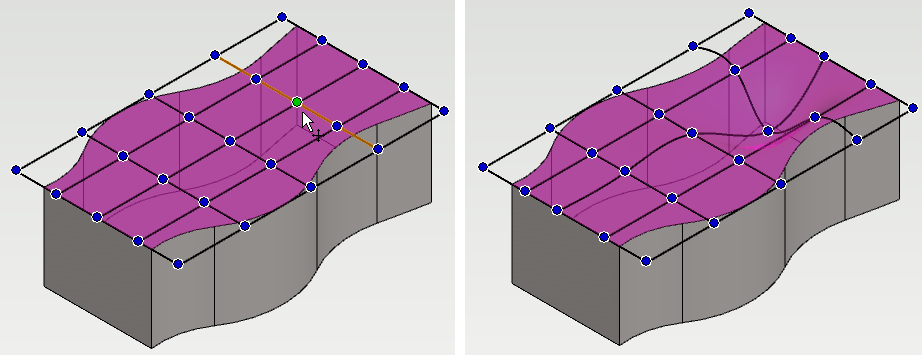

Viivan raahaus

Pinnalta on valittu viiva, jota on raahattu alaspäin.

Lataa tästä malli (SMTK10.vxz), jolla voit harjoitella muotoilua.

Tartu kiinni viivasta tai piisteestä ja vedä sitä.

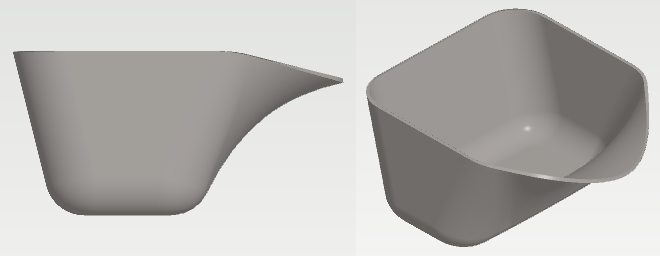

Lataa tästä malli (SMTK10B.vxz), jossa muotoilua on käytetty pinnan muovaamiseen.

Pisteen raahaus

Pinnalta on valittu piste, jota on raahattu alaspäin.

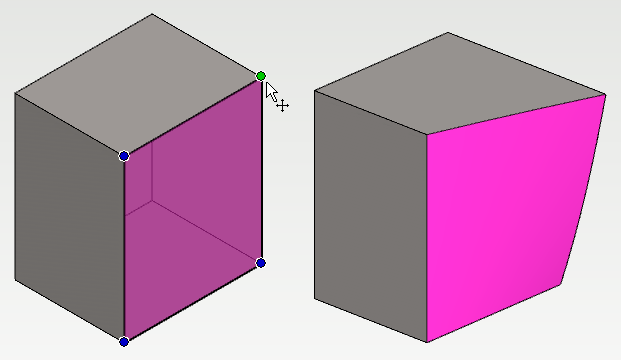

Nurkkapisteen raahaus

Tasopinnan nurkkapiste on valittu.

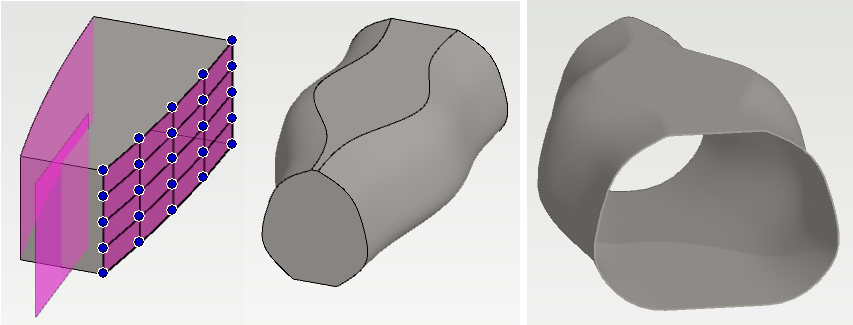

Symmetrinen muotoilu

On valittu ensin pinta (jossa nyt näkyy verkko)
Sen jälkeen on valittu symmetriatasona näkyvä aputaso ja muotoiluun valitulle tasolle symmetrinen taso (Shift-painike pohjassa.)
Tämän jälkeen on raahattu muutamia viivoja. Jokaisesta raahauksesta on tullut oma historiavaiheensa.
Oikean puoleisessa kuvassa malliin on lisätty pari pyöristystä ja se on koverrettu päädyistään auki.

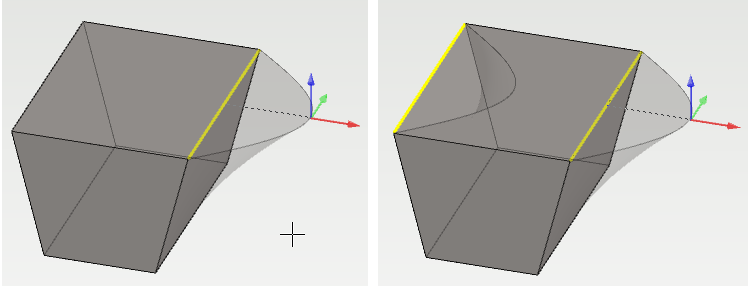

Viiva on valittu

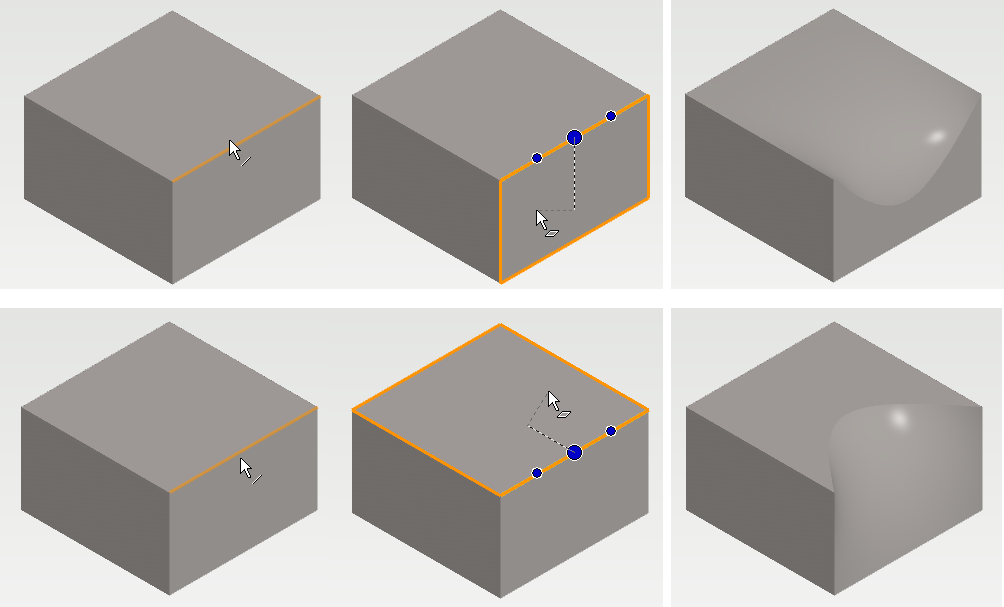

Viivan osoituksessa kohdistimen alla oleva pinta ratkaisee viivan pisteen vetosuunnan. Pistettä voi raahata pinnalle kohtisuorassa suunnassa

Ylemmässä kuvasarjassa kohdistin on ollut yläpinnan päällä viivaa valittaessa.
Alemmassa kuvasarjassa kohdistin on ollut sivupinnan päällä viivaa valittaessa.

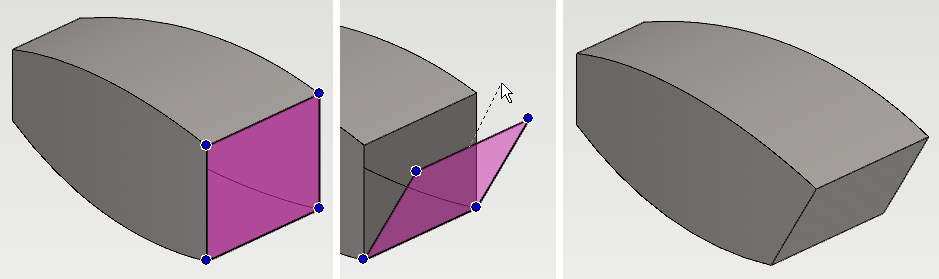

Tasopinnan kaato

Alla olevassa esimerkissä muotoiltavasta pinnasta on jätetty vain reunat jäljelle ( ) ja on tartuttu yhteen reunaviivoista, jota on raahattu ulospäin.
