Kasvata tai poista ainetta offset-pintojen avulla
Yleiskuvaus ja vaatimukset
- Voit lisätä tai poistaa ainetta joka muodostuu kun valituille pinnoille tehdään yhdensuuntaiset pinnat (Vertex ID: MEC-5432)
Käyttökohteet
- Kappaleen paksuntamiseen tai ohentamiseen valittujen pintojen suhteen, kun kappaleessa ei ole historiaa, jota muokkaamalla tarvittavat muutokset voisi tehdä. (Voi toki käyttää myös G4:llä mallinnettuun kappaleeseen, jossa on historia mukana).
Osa > Pinnat > Pintojen Offset.
Lisäys
- Käynnistä toiminto: Osa > Pinnat > Pintojen Offset.

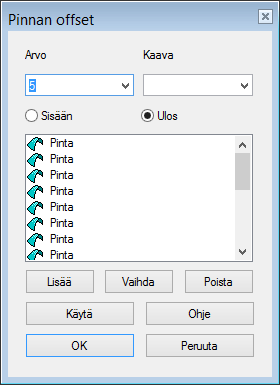

- Valitse pinnat, joille haluat joko lisätä tai poistaa ainetta tangentiaalisesti.
- Valitse sen jälkeen tehdäänkö offset-pinnat valittujen pintojen sisä- vai ulkopuolelle .
Huomaa, että jos valitset pinnan tai pinnat ensin, niin tämä toiminnallisuus löytyy tilannekohtaisesta valikosta: Pinnat > Offset. Tilannekohtaisesta valikosta löytyvä toiminto Pintaketjun offset... on tarkoitettu ohutlevy-kappaleen muodostamiseen.
Muokkaus
Voit muokata kappaleen historiaan syntynyttä Pinnan offset-vaihetta:
- Muuttamalla offset-arvoa.
- Muuttamalla suuntaa: Sisään/ulos.
- Lisäämällä, poistamalla ja vaihtamalla pintoja.
Poisto
Piirteen voi poistaa tilannekohtaisella toiminnolla: Poista piirre.
- Yksittäisen pinnan voit poistaa muokkaamalla piirrettä ja valitsemalla pinnan ja dialogissa toiminnon: Poista.
Esimerkkejä
Kappaleen paksuutta halutaan muuttaa, mutta pituus jätetään ennalleen.

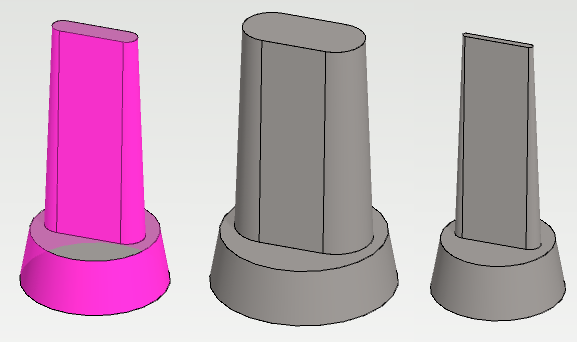

- Pinnat joiden päälle halutaan lisää ainetta tai joista halutaan ainetta pois on valittu. Pituuteen vaikuttavat päätypinnat ja "välitasanne"-pinta on jätetty valitsematta.

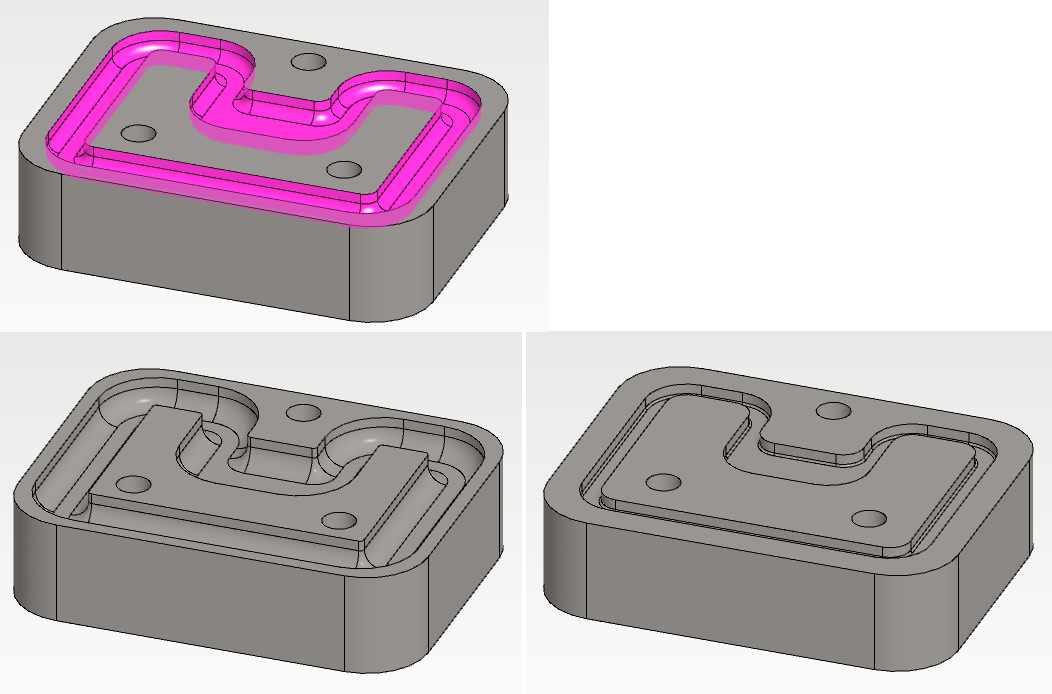

- Vasemmalla näkyy kappale, josta on Pintojen Offset-toiminnon jälkeen valittu pinnat.
- Keskellä offsetointi on tehty valinnalla Ulos.
- Oikealla offsetointi on tehtyvalinnalla Sisään.
Syvennyksen käsittely Pintojen Offsetilla

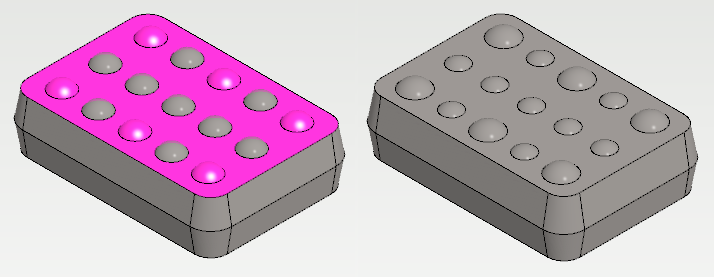

- Yllä lähtötilanne. Toiminnon käynnistyksen jälkeen pitää huolellisesti valita kaikki pinnat.
- Vasemmalla offsetointi on tehty valinnalla Sisään.
- Oikealla offsetointi on tehty valinnalla Ulos.
Lataa tästä muotin malli (SMTK6B.vxz), jossa uran kokoa on muokattu.
Vertailu toimintojen Pintaketjun offset... ja Pintojen offset välillä
- Yllä olevassa kuvassa on käytetty toimintoa Osa > Pinnat > Pintojen Offset.
- Huomaa, että toiminto on käynnistetty ennen pintojen valintaa.

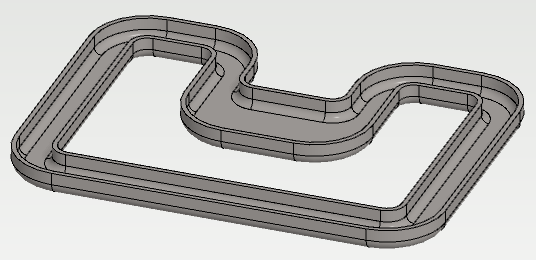

- Alla olevassa kuvassa on käytetty toimintoa Pintaketjun offset...
- Tällöin on valittu ensin pinta (yksi riittää) ja sen jälkeen toiminto Pintaketjun offset...
