Muokkaa mallia pisteitä siirtämällä.

Yleiskuvaus ja vaatimukset

• Voit venyttää tai kutistaa mallin tai sen osien pituuksia valitsemalla venytettäviä pisteitä.

• Ohjelma ei kuitenkaan suostu esim. venyttämään tasopintaa spline-pinnaksi yhtä nurkkapistettä siirtämällä.

• Jos yrität sellaista pisteiden siirto, jossa pintojen tyyppi muuttuisi (taso > spline jne.), niin siirron sijaan ohjelma siirtää kaikkia mallin pisteitä, eli malli siirtyy paikasta toiseen.

• Yhden (tasopinnan) pisteen valinta tarkoittaa samaa, kuin olisit valinnut kaikki tasopinnan reunapisteet.

• Huomaa, että saman keskeisten ympyröiden pisteet liikkuvat aina yhdessä.

Käyttökohteet

• Toiminto on tarkoitettu pääosin kokoonpanossa olevien profiilimaisten osien venytykseen.

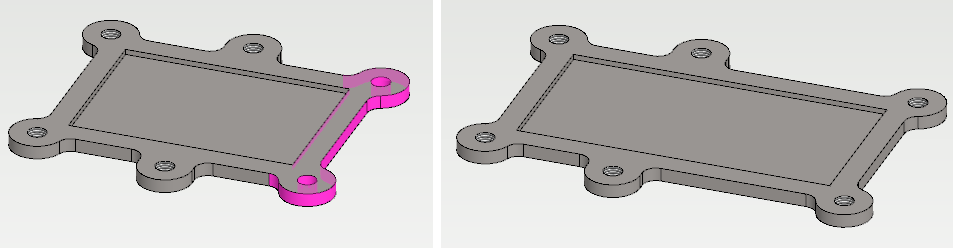

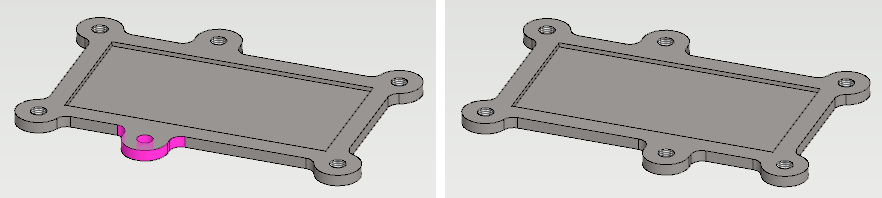

• Voidaan käyttää myös tuodun (import) osamallin tai sen yksityiskohtien venyttämiseen tai siirtämiseen.Osamallin pintojen siirtelyyn suosittelemme ensisijaiseksi työkaluksi toimintoa Siirrä pintoja.

Kokoonpano:

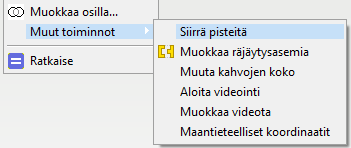

Tilannekohtainen toiminto: Muut toiminnot > Siirrä pisteitä.

Osamalli:

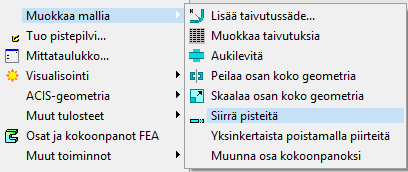

Tilannekohtainen toiminto: Muokkaa mallia > Siirrä pisteitä.

Pisteiden siirto:

• Koonnassa Tilannekohtainen toiminto: Muut toiminnot > Siirrä pisteitä.

• Osamallissa Tilannekohtainen toiminto: Muokkaa mallia > Siirrä pisteitä.

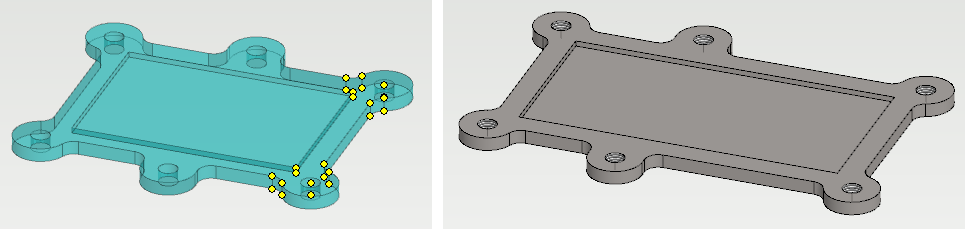

• Valitse pisteet rajaamalla ne murtoviivan avulla.Voit käännellä mallia hiiren avulla ennen aitaamista sellaiseen asentoon, että voit helposti aidata halutut pisteet.Kuittaa OK:lla rajausviivan osoitus (Huomaa, että ensimmäisen ja viimeisen pisteen ei tarvitse olla yhteneviä, sillä ohjelma yhdistää ensimmäisen ja viimeisen pisteen viivalla ja valitsee aitauksen sisään jäävät pisteet.

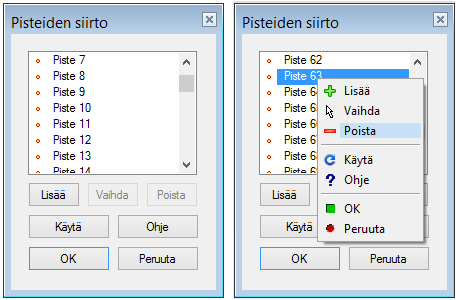

• Voit muokata valittua pistejoukkoa.Valitse piste ja poista se Poista-painikkeella tai tilannekohtaisella valikollaLisää pisteitä Lisää-painikkeen avulla.Kuittaa OK:lla pisteiden käsittely, eli Pisteiden siirto-valikko poistuu.

• Osoita viitepiste.

• Osoita siirros eli viitepisteelle tuleva uusi paikka.

• Voit antaa tarkemman mitan sekä kaavan.Kuittaa arvot OK:lla

Pisteiden siirron muokkaus

• Valitse muokkaa piirrettä.

• Ensimmäiseksi voit vaikuttaa valittuihin pisteisiin. Voit lisätä, poistaa ja vaihtaa pisteen toiseen.

• Seuraavaksi voit osoittaa uuden viitepisteen ja siirroksen (eli viitepisteen uuden paikan)Tämän kohdan voit ohittaa OK- tai Valmis-kuittauksella.

• Jos et osoittanut siirrokselle uusia pisteitä, voit syöttää siirrokselle uuden siirtymä-arvon (mitan).

Piirteen poisto

Poista piirre valitsemalla se piirrepuusta ja tilannekohtaisella toiminnolla: Poista piirre.

Lataa tästä tukilevyn malli (SMTK8.vxz), jolla voit harjoitella pisteiden siirtämistä.

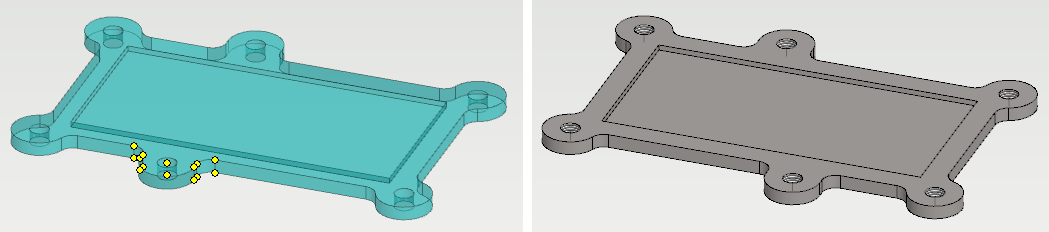

Lataa tästä tukilevyn malli (SMTK8B.vxz), jossa osan pituutta on kasvatettu ja toista keskikorvaa on siirretty pisteiden siirrolla.
