Yksinkertaista mallia

Yleiskuvaus ja vaatimukset

• Toimintoa käytetään poistamaan importoidusta osa-mallista vähämerkityksellisiä piirteitä ja samalla ohjelma "paikkaa" poistettavien pintojen jättämiä aukkoja kuromalla viereiset pinnan yhteen.
• Toimintoa kannattaa kokeilla "varovasti" valitsemalla aluksi vain yhdenlaisia poistettavia piirteitä ja lähdepintatyyppejä.

Käyttökohteet

• Tuodun (import) mallin keventäminen, kun mallia tarvitaan omassa kokoonpanossa vain tilavarausta ja muiden osien paikoitusta varten.

Tilannekohtainen toiminto: Muokkaa mallia > Yksinkertaista poistamalla piirteitä.

Mallin käsittely

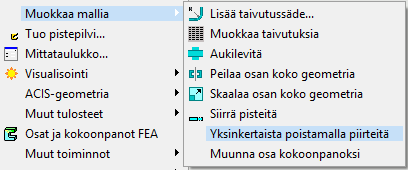

• Osan tilannekohtainen toiminto: Muokkaa mallia > Yksinkertaista poistamalla piirteitä.

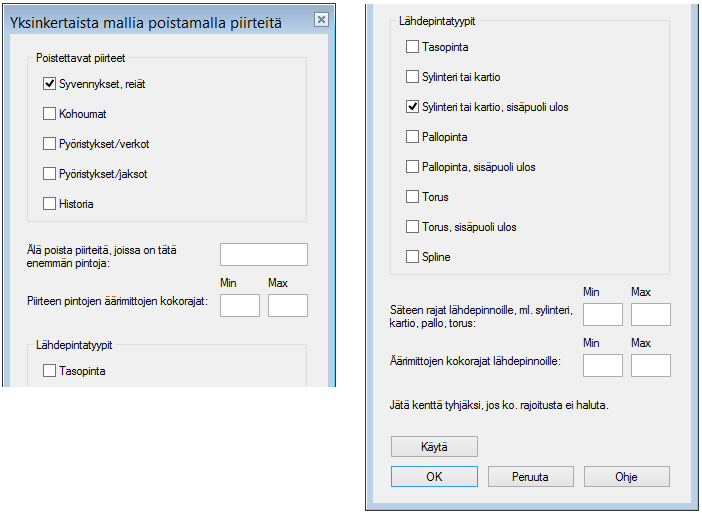

  • Ohjelma avaa dialogin Yksinkertaista mallia poistamalla piirteitä.
• Valitse poistettavat piirretyypit
• Rajoita poistettavien piirteiden kokoa
  • Joko piirteen sisältämien pintojen lukumäärän perusteella.
  • Piirteen äärimittojen minimi- tai maksimikoon perusteella.
• Kohdista poistettavien piirteiden valinta pinnan geometrian tyyppiin (taso, sylinteri, pallo jne..)
• Rajaa poistettavien sylinteri, kartio, pallo tai toruspintojen kokoa minimi- tai maksimisäteen perusteella.
• Rajaan poistettavien pintojen kokoa minimi- tai maksimikoon perusteella.

Lataa tästä pohjalevyn malli (SMTK24.vxz), jonka avulla voit harjoitella mallin yksinkertaistamista.

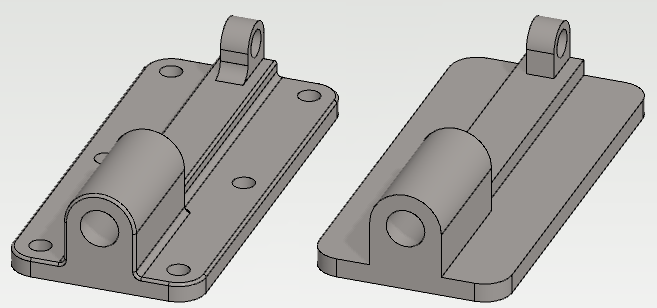

Lataa tästä pohjalevyn malli (SMTK24B.vxz), josta on poistettu kaikki pyöristykset.

• Huomaa, että voit rajoittaa pyöristysten poistoa pyöristyksen koon perusteella.

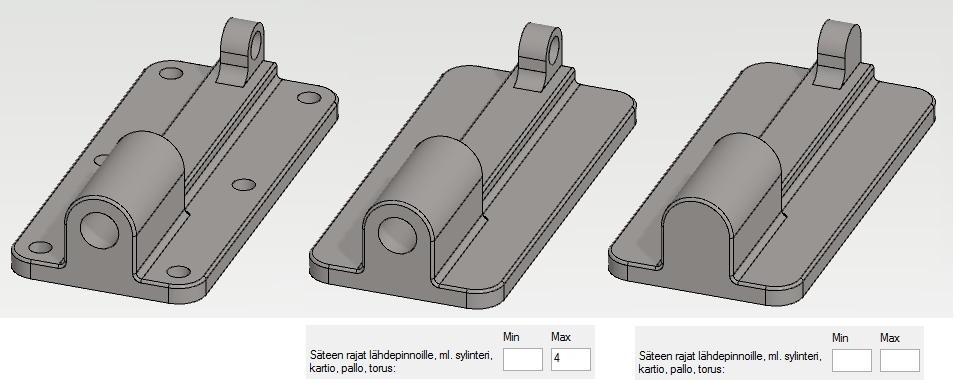

Reikien poisto

• Vasemmalla importoitu malli. Yksinkertaistusta varten on tehty seuraavat valinnat:
  • Poistettavat piirteet: Syvennykset, reiät.
  • Lähdepintatyypit: Sylinteri tai kartio, sisäpuoli ulos.
• Keskellä on käytetty kokorajoitusta (4 mm).
• Oikealla ei ole käytetty kokorajoitusta, joten kaikki reiät on poistettu.

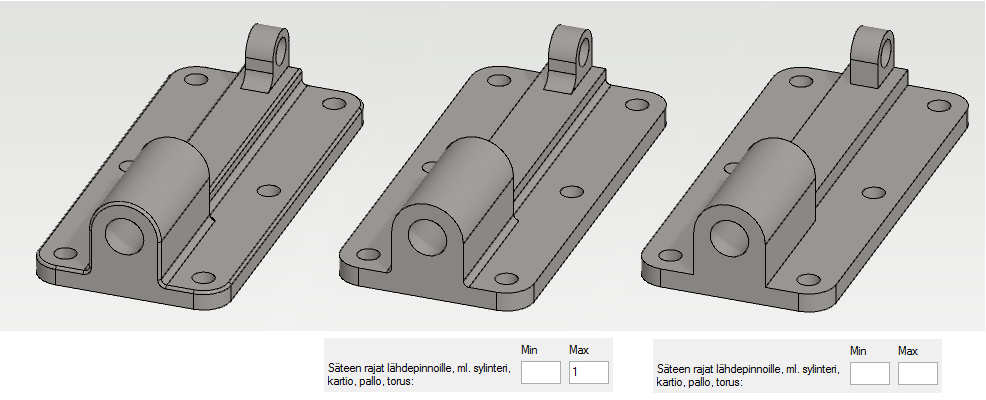

Pyöristysten poisto

• Vasemmalla importoitu malli, josta tullaan
  • Poistavat piirteet: Pyöristykset, verkot.
  • Lähdepintatyypit: Sylinteri tai kartio, sisäpuoli ulos.
• Keskellä on käytetty kokorajoitusta (1 mm)
• Oikealla ei ole käytetty kokorajoitusta, joten kaikki sisänurkan pyöristykset on poistettu.

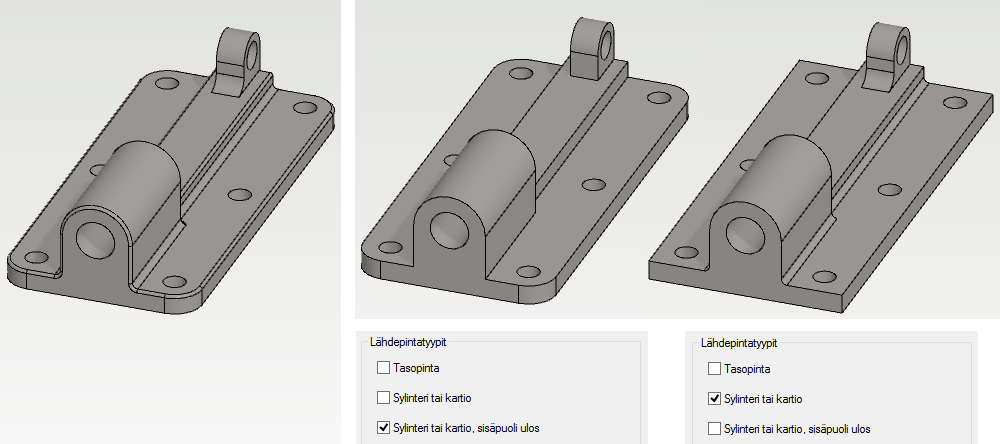

Sylinteri-pintatyyppien erot

• Vasemmalla importoitu malli, josta tullaan poistamaan: Pyöristykset, verkot.
• Keskellä malli, josta on poistettu: Sylinteri tai kartio, sisäpuoli ulos.
• Oikealla malli, josta on poistettu: Sylinteri tai kartio.

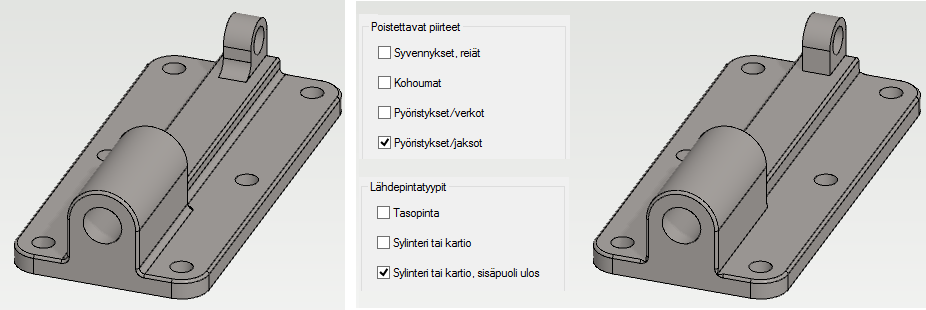

Pyöristykset/jaksot valinnan merkitys yksittäisiin pyöristyksiin

Tässä on valittu Pyöristykset/jaksot, eikä Pyöristykset/verkot, joten mallista on pyritty poistamaan yksittäisiä pyöristyksiä ja sinne on jätetty pyöristysverkkoja eli "pyöristysketjuja".
