Nostokoukku

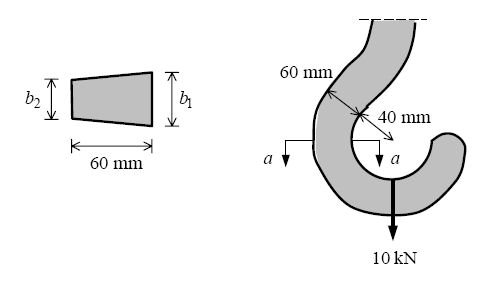

Tehtävänä on määrittää kuvan koukun suurin Von Mises -vertailujännitys leikkauksessa a-a oheisessa kuormitustapauksessa, kun b1=35mm ja b2=25mm.

Luo tutkimus

  1. Avaa malli Ex_FEA_Solid_1 projektista Examples ja siirry Osat ja kokoonpanot FEA -tilaan painamalla hiiren oikeaa painiketta malli-ikkunassa ja valitsemalla
    Osat ja kokoonpanot FEA

  2. Luo uusi tutkimus valitsemalla
    Uusi tutkimus
    .


  3. Anna tutkimukselle nimi.

Muokkaa elementtiverkkoa

  1. Siirry elementtiverkon muokkaustilaan valitsemalla
    Muokkaa.

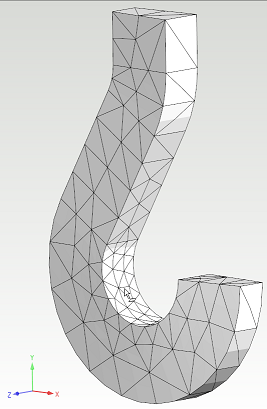

  2. Aseta maksimikulmaksi kaarevien pintojen elementtijaolle 20 astetta ja paina Käytä. Tällöin koukun kaareviin pintoihin muodostetaan oletusarvoa tiheämpi elementtiverkko.


  3. Tihennä paikallisesti koukun sisäpinnan elementtiverkkoa painamalla Kohdenna ja valitsemalla sen jälkeen pinta 3d-mallista.

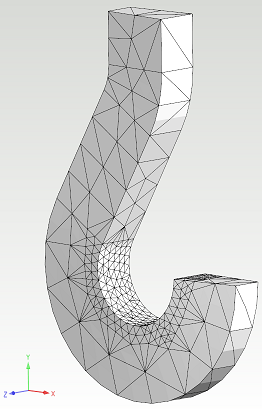

  4. Aseta paikalliseksi tihennykseksi 5 mm. Elementtiverkko on nyt tarpeeksi tiheä koukun sisäpinnassa, jonne todennäköisesti suurimmat rasitukset syntyvät.

Aseta tuenta ja kuormitus

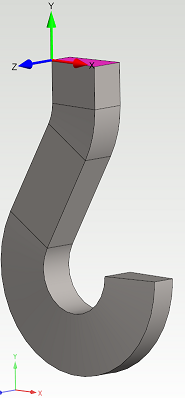

  1. Valitse koukun juuren päätypinta ja aseta sille tuenta
     Pikavalinta >
    Kiinnitetty paikkaan.

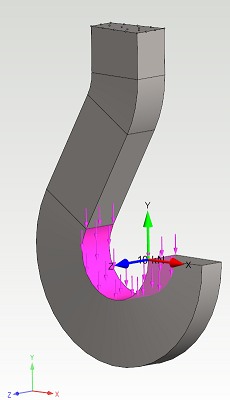

  2. Valitse koukun sisäpinta ja aseta sille kuormaksi -10 kN suuruinen voima Y-suunnassa.

Ratkaise tutkimus

  1. Valitse valintanauhalta
    Ratkaise.

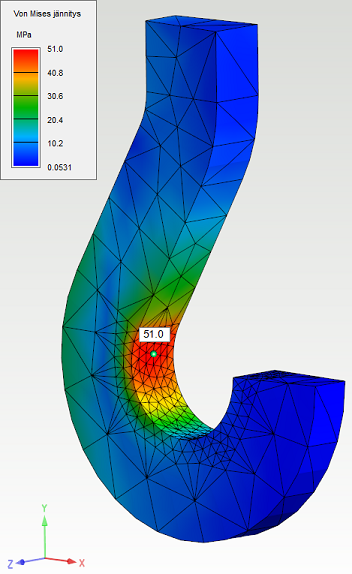

  2. Koukun suurimmaksi Von Mises -vertailujännitykseksi tulee 51.0 MPa ja se sijaitsee alla olevan kuvan osoittamassa paikassa.
