18. Muokkaa ominaisuuksia, ym

Harjoitus 18: Muokkaa ominaisuuksia


Versioyhteensopivuus

Tämä harjoitus on toteutettu versiolla 27.0 (Vertex 2021)





Tässä harjoituksessa opimme

  • Ominaisuuksien massamuokkauksen (Asia esitetty myös Ryhmien mukana, harjoitusten 13 lopussa)
  • Elementtien (viivojen, mittojen, tekstien, kuvioiden ja symbolien) ominaisuuksien muokkauksen.
  • Aitaamis-valinnan erilaiset vaihtoehdot.

Käytetyt toiminnot:

  • Muokkaa elementtien ominaisuuksia.
  • Ominaisuudet.
  • Valinta.




Lue jokin piirustus

Mieluusti jokin oma harjoituksesi, jossa on erilaisia viivoja, mittoja tekstejä jne.

  • File > Avaa > Piirustus





Muokkaa kerralla useiden samanlaisten elementtien ominaisuuksia

  • Toiminto: Ryhmä > Muokkaa elementtien ominaisuuksia.
  • Aitaa muokattava alue.
    • Voit aidata elementtejä useampaan kertaan.
  •  Kuittaa valitseminen valmiiksi:
    ,
    tai hiiren keskinäppäimellä.

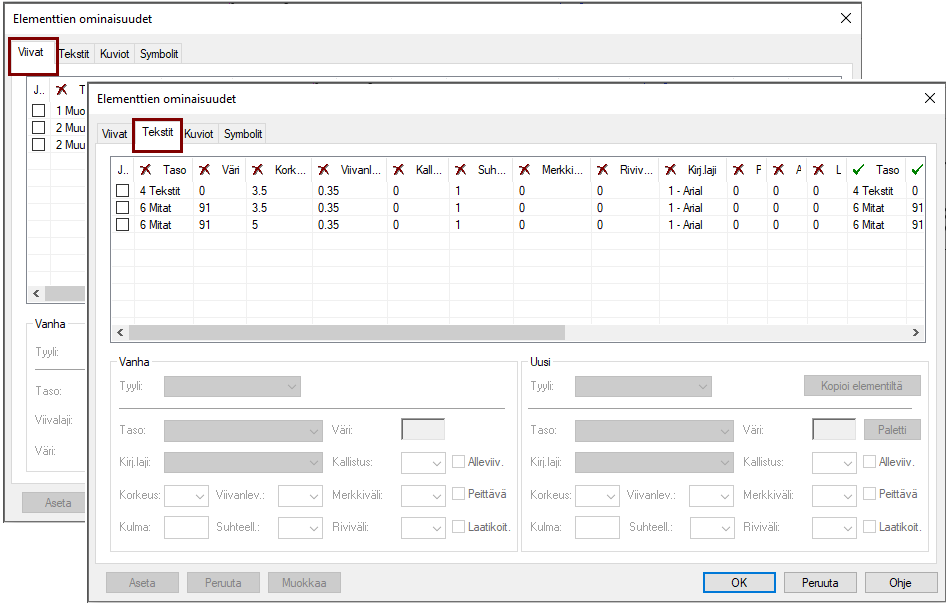

    • Ohjelma avaa dialogin, jossa on eroteltuna kaikki erilaiset elementit

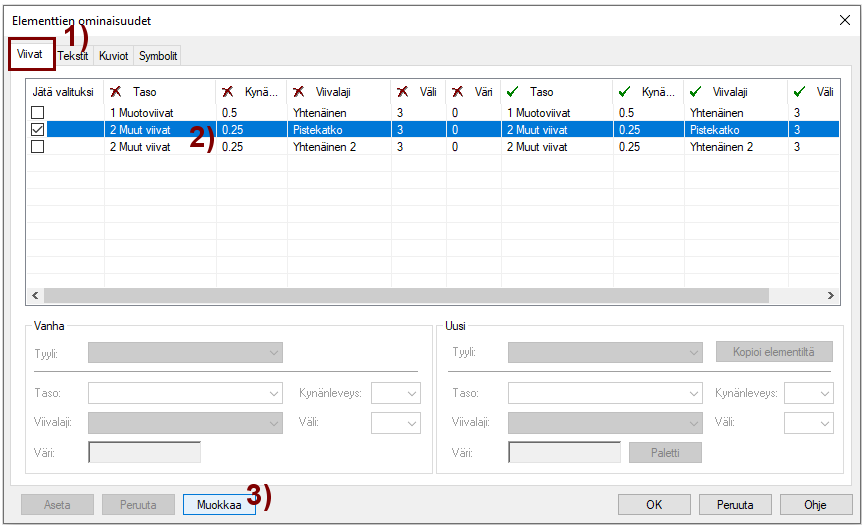

  • Valitse välilehti, jossa esitellään ne elementit, joita haluat muokata. Kuva 1) alhaalla oikealla.
    • Viivat
    • Tekstit
    • Kuviot
    • Symbolit
    • Ko. välilehdellä on rivi jokaiselle erilaiselle elementit.




  • Valitse rivi, jonka tyyppisten elementtien ominaisuuksia haluat muokata. Kuva 2).

  • Paina Muokkaa-painiketta. Kuva 3).

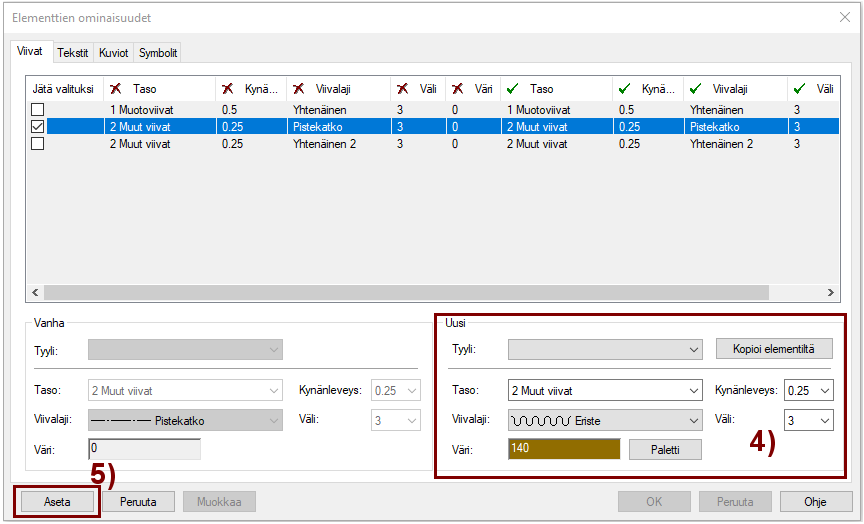

  • Valitse dialokin oikeasta alalaidasta uudet ominaisuudet. Kuva 4) tai
    • valitse Kopioi elementiltä-painiketta ja osoita elementti, jonka ominaisuudet kopioidaan dialogiin.
  • Valitse Aseta-painike.
  • Viimeistele OK-painikkeella

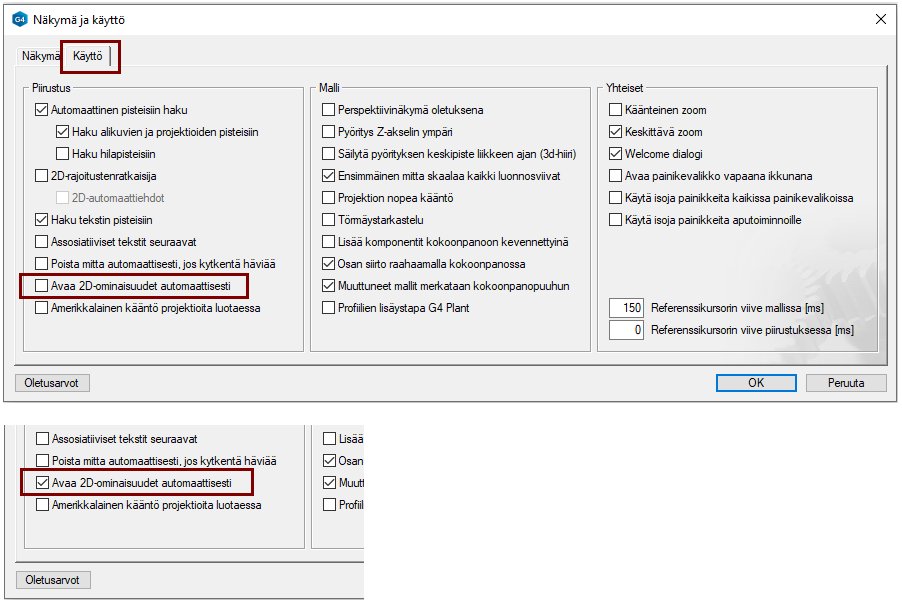

Säädä ominaisuus-välilehden avautuminen

Jos haluat Ominaisuus-välilehden avautuvan välittömästi, kun valitset jonkun elementin, eli viivan, mitan, tekstin tai kuvion (ilman että mitään toiminto on käynnissä), niin valitse asetus Avaa 2D-ominaisuudet automaattisesti.

  • File > Käyttäjäasetukset > Piirustukset, mallit > Käyttö-välilehti > Avaa 2D-ominaisuudet automaattisesti.




Muokkaa yksittäisen elementin ominaisuuksia Ominaisuudet-välilehden avulla

  • Alla on kuvattu toimintaa, kun em. asetus on valittu.
  • Jos asetusta ei ole valittu, voit itse avata Ominaisuudet-välilehden.

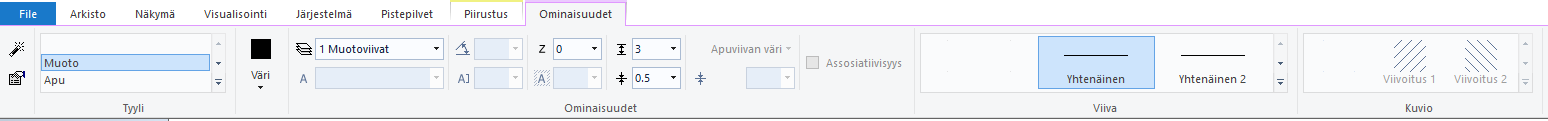

  • Napsauta viivaa
    • Ominaisuudet välilehti aukeaa.
    • Voit valita viivalle uusia ominaisuuksia.

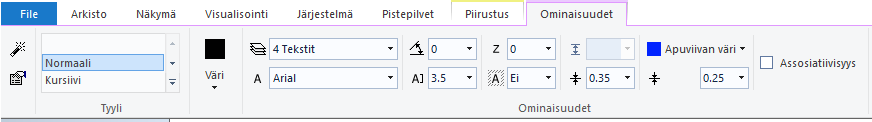

  • Napsauta tekstiä
    • Ominaisuudet välilehti aukeaa.
    • Voit valita tekstille uusia ominaisuuksia.

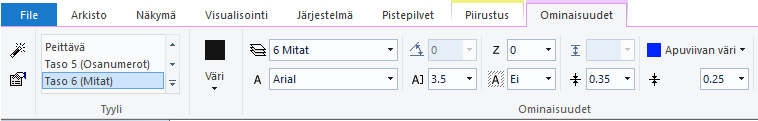

  • Napsauta mittaa
    • Ominaisuudet välilehti aukeaa.
    • Voit valita mitalle uusia ominaisuuksia.

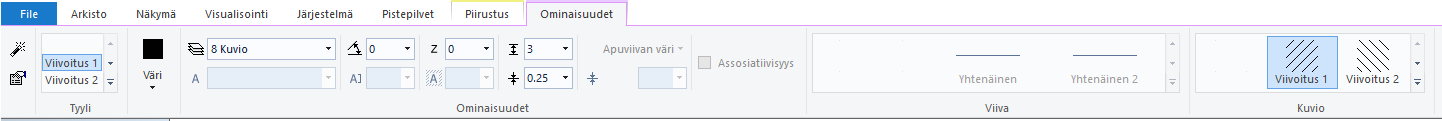

  • Napsauta leikkausviivoitusta
    • Ominaisuudet välilehti aukeaa.
    • Voit valita kuviolle uusia ominaisuuksia.

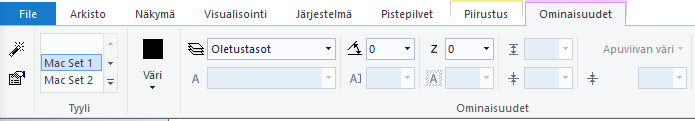

  • Napsauta (kuvakohtaista) symbolia tai 2D-komponenttia
    • Ominaisuudet välilehti aukeaa.
    • Voit valita symbolille uusia ominaisuuksia.




Valitse elementti ja toiminto ominaisuudet

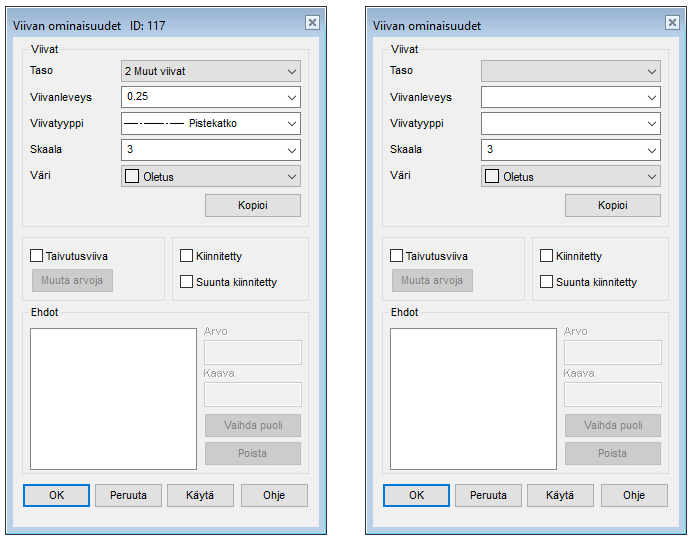

Yhden viivan ominaisuudet

  • Valitse yksi viiva.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu viivan ominaisuudet. Kuva vasemmalla.
  • Säädä ominaisuuksia.


Kahden tai useamman viivan ominaisuudet

  • Valitse kaksi tai useampia erilaisia viivoja.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu viivojen yhteiset ominaisuudet. Kuva oikealla.
    • Ne ominaisuudet, jotka poikkeavat valittujen viivojen välillä, ovat tyhjiä.
  • Säädä ominaisuuksia.
  • Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.

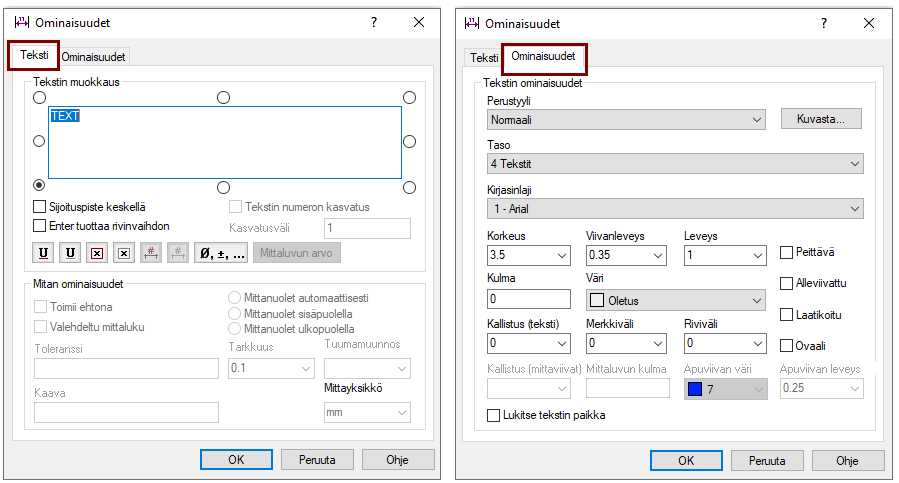

Yhden tekstin ominaisuudet

  • Valitse yksi teksti.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu ensimmäisellä välilehdellä tekstin sisältö ja muotoilu, kuten alleviivaukset ja toisella välilehdellä varsinaiset ominaisuudet.
  • Muokkaa tekstin sisältöä.
  • Säädä ominaisuuksia.

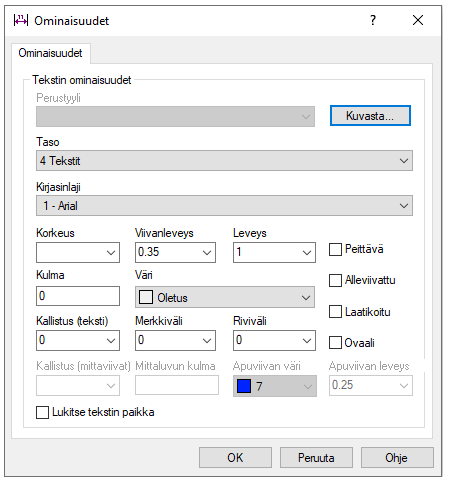

Kahden tai useamman tekstin ominaisuudet

  • Valitse kaksi tai useampia tekstejä.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu tekstien yhteiset ominaisuudet.
    • Ne ominaisuudet, jotka poikkeavat valittujen tekstien välillä, ovat tyhjiä.
  • Säädä ominaisuuksia.

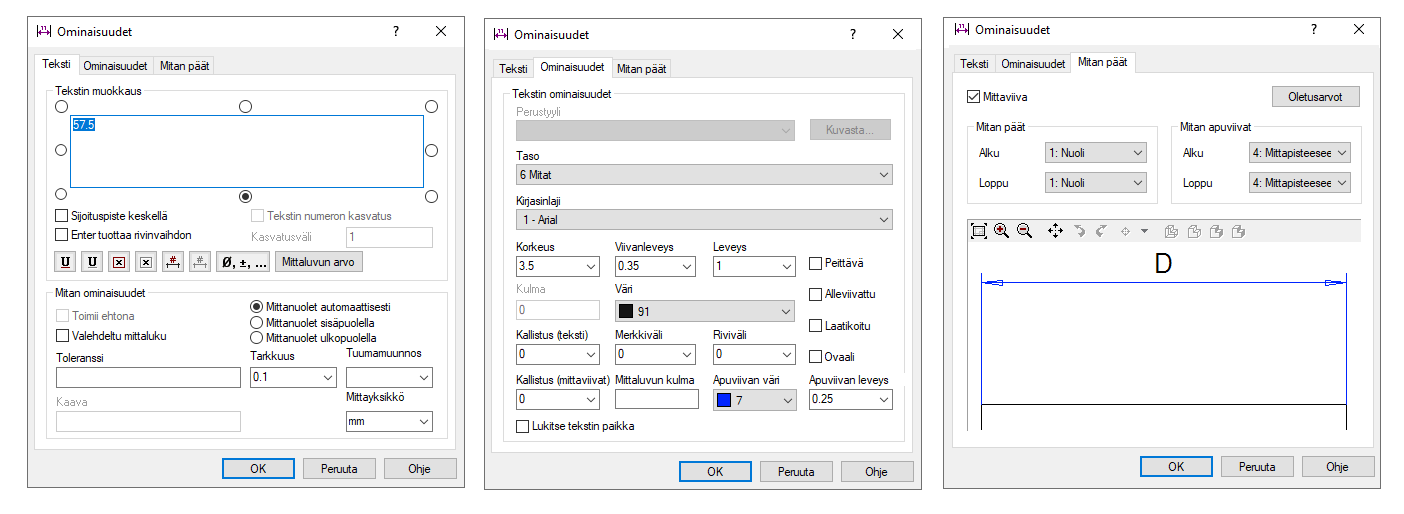

Muokkaa mitan ominaisuuksia

  • Valitse yksi mitta.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kolme välilehteä: Teksti, Ominaisuudet ja Mitan päät.
  • Teksti-välilehti
    • Muokkaa mittaluvun sisältö, esim. etu ja jälkiliitteitä
    • Valitse mittatarkkuus
    • Valitse mittanuolien suunta
    • Jos mittaluku ei vastaa geometriaa, niin valitse Valehdeltu mittaluku, jolloin mittaluvun alle piirretään viiva, eikä mitta päivity, vaikka geometria muuttuisikin.
  • Ominaisuudet-välilehti
    • Muuta mittaluvun tasoa, kirjasin lajia, korkeutta tai muita tekstin parametrejä.
    • Lisää mittaluvun ympärille laatikko (= TED-mitta) tai ovaali.
    • Kerro että mittaluku on peittävä, jolloin mittaluvun alla olevat viivat ja leikkausviivoitus (kuvio) piilotetaan, jos piirustuksesta poistetaan piiloviivat.
  • Mitan päät-välilehti
    • Muokkaa mittaviivan piirtymistä. Oletuksena mittaviiva piirretään.
    • Muokkaa mitta-apuviivojen piirtymistä.
    • Valitse mittojen päiden symbolit. (Ei symbolia, nuoli, pieni ympyrä, ympyrä, vino viiva, tai että mittaviiva päättyy mittalukuun).

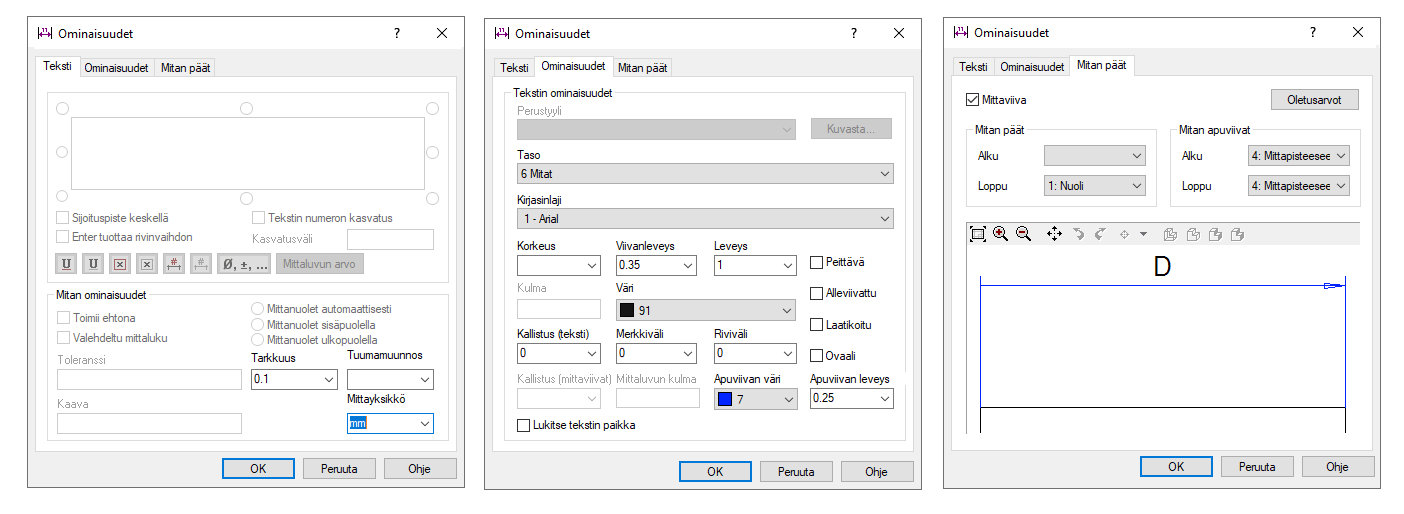

Kahden tai useamman mitan ominaisuudet

  • Valitse kaksi tai useampia tekstejä.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu mittojen ominaisuudet.
    • Ne ominaisuudet, jotka poikkeavat valittujen mittojen välillä, ovat tyhjiä.
  • Mittaluvun sisältöä et voi muokata.
  • Säädä ominaisuuksia.

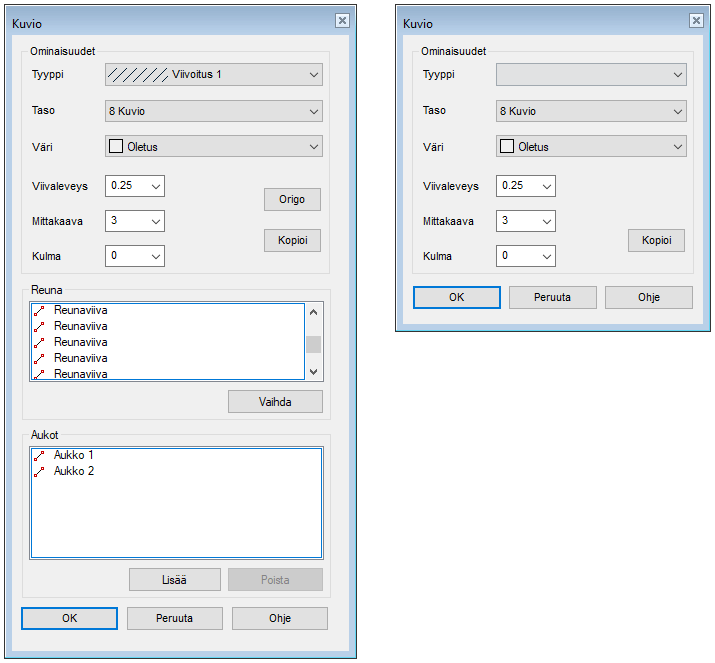

Yhden kuvion ominaisuudet

  • Valitse yksi kuvio (leikkausviivoitus).
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu kuvion ominaisuudet ja kuviota määrittävät rajat ja kuvion aukot. Kuva vasemmalla.
  • Säädä ominaisuuksia.
  • Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.
  • Voit myös poistaa kuvion aukon, jos poistat sen kohdasta Aukot.
  • Voit vaihtaa kuvion reunaviivan toiseen viivaan (kunhan viiva kattaa vaihdettavan viivan mentävän aukon).


Kahden tai useamman kuvion ominaisuudet

  • Valitse kaksi tai useampia kuvioita.
  • Tilannekohtainen toiminto: Ominaisuudet.
    • Ohjelma avaa dialokin, jossa on kerrottu kuvioiden yhteiset ominaisuudet. Kuva oikealla.
    • Ne ominaisuudet, jotka poikkeavat valittujen kuvioiden välillä, ovat tyhjiä.
  • Säädä ominaisuuksia.
  • Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.

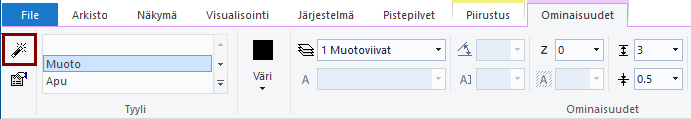

Kopioi ominaisuuksia toisilta elementeitä

Voit kopioida elementin ominaisuuksia toisille elementeille Ominaisuudet-välilehden toiminnolla Kopioi ominaisuudet (taikasauva).

  • Toiminto on aktiivinen vain, kun olet valinnut saman tyyppisiä elementtejä (vain viivoja, vain kuvioita jne).


  • Valitse muokattava elementti tai muokattavat elementit.
  • Ominaisuudet-välilehti > Kopioi ominaisuudet.
  • Osoita elementti, jolta ominaisuudet kopioidaan.

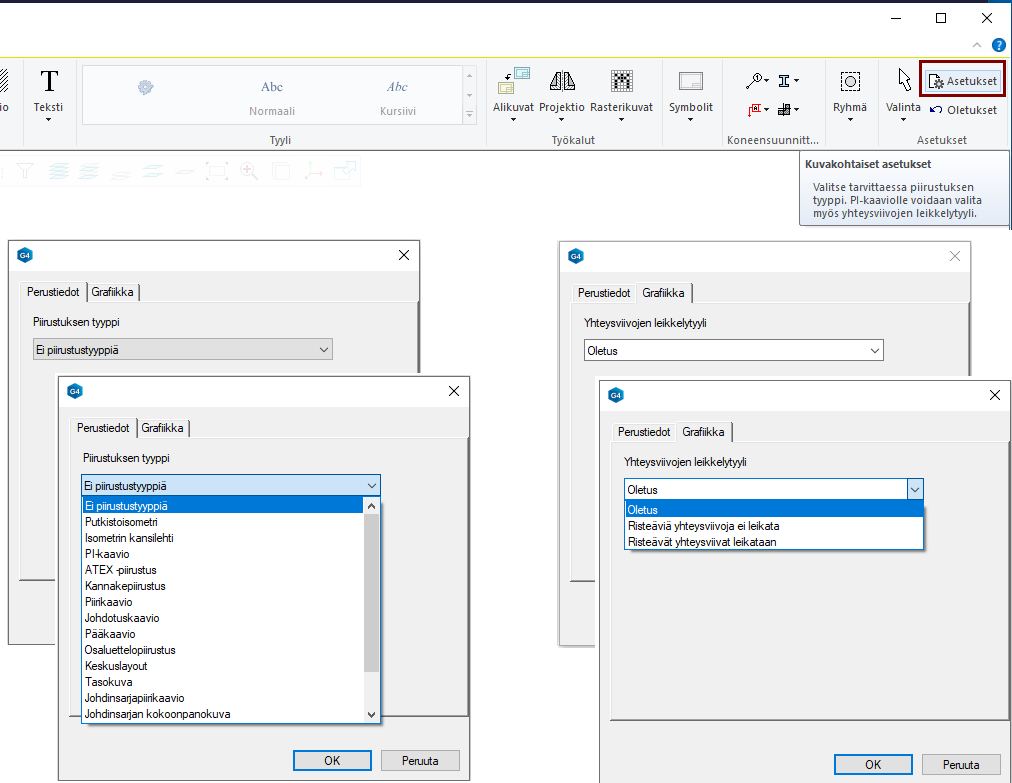

Määritä piirustuksen asetuksia

Toiminnolla on merkitystä vain, jos asiakkaalla on PI-kaavio-optio.

  • PI-kaavio tarvitsee tyypikseen: PI-kaavio.
  • PI-kaavion yhteysviivojen piirtoon voidaan valita, risteävien yhteysviivojen leikkaus.

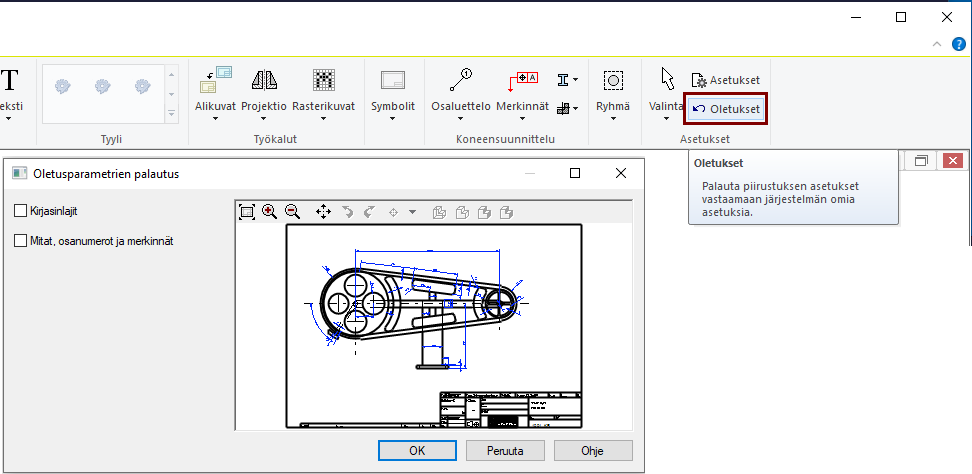

Palauta oletusparametreja

Toiminto asettaa joitain ohjelman sisäisiä parametreja vastaamaan Vertex-järjestelmän parametreja.

  • Toimintoa voinee kokeilla esim. Vertexiin tuodulle DWG-kuvalle, jos sitä ei ole tarkoitus palauttaa muokkauksen jälkeen takaisin DWG-muotoon.




Aitaamisen valintatavat

Valinta > Suorakaide, eli kahden pisteen suorakulmio on oletustapa

  • Jos osoitat ensimmäisen pisteen vasemmalta ja toisen pisteen oikealta, niin valituksi tulevat kaikki ne elementit, jotka jäävät kokonaan alueen sisään.
  • Jos osoitat ensimmäisen pisteen oikealta ja toisen pisteen vasemmalta, niin valituksi tulevat kaikki ne elementit, jotka jäävät joko kokonaan tai osittain alueen sisään.

Valinta > Monikulmio.

  • Osoita useita pisteitä ja kuittaa Valmiiksi.
    • -näppäin tai hiiren keskinäppäin.
    • Ohjelma viimeistelee aluevalinnan yhdistämällä ensimmäisen ja viimeisen pisteen.
  • Valituksi tulevat kaikki ne elementit, jotka jäävät kokonaan alueen sisään.

Valinta > Leikkaava monikulmio.

  • Osoita useita pisteitä ja kuittaa Valmiiksi.
    •
      -näppäin tai hiiren keskinäppäin.
    • Ohjelma viimeistelee aluevalinnan yhdistämällä ensimmäisen ja viimeisen pisteen.
  • Valituksi tulevat kaikki ne elementit, jotka jäävät joko kokonaan tai osittain alueen sisään.




Tallenna piirustus

  • File > Tallenna tai paina
    tai
