6. Venytä, peilaa, pyöristä, viistä ja tee offset-viivoja

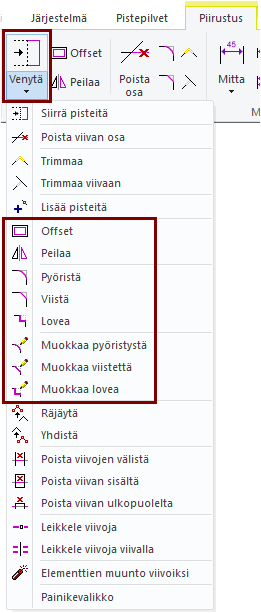

Harjoitus 6: Trimmausvalikon muokkaavia ja lisääviä toimintoja.


Versioyhteensopivuus

Tämä harjoitus on toteutettu versiolla 27.0 (Vertex 2021)





Tässä harjoituksessa opimme

Käytetyt toiminnot:




Luo uusi piirustus

  • File > Uusi > Piirustus
    • Anna tunnus ("piirustusnumero")
    • Täytä arkistotiedot.
    • Valitse olemassa oleva projekti tai tee uusi projekti.





Lisää piirustuslomake

  • Toiminto Lue > Symboli tai tilannekohtainen toiminto Lue symboli tai
    -selain.
  • Kuvattu tarkemmin ensimmäisessä harjoituksessa.

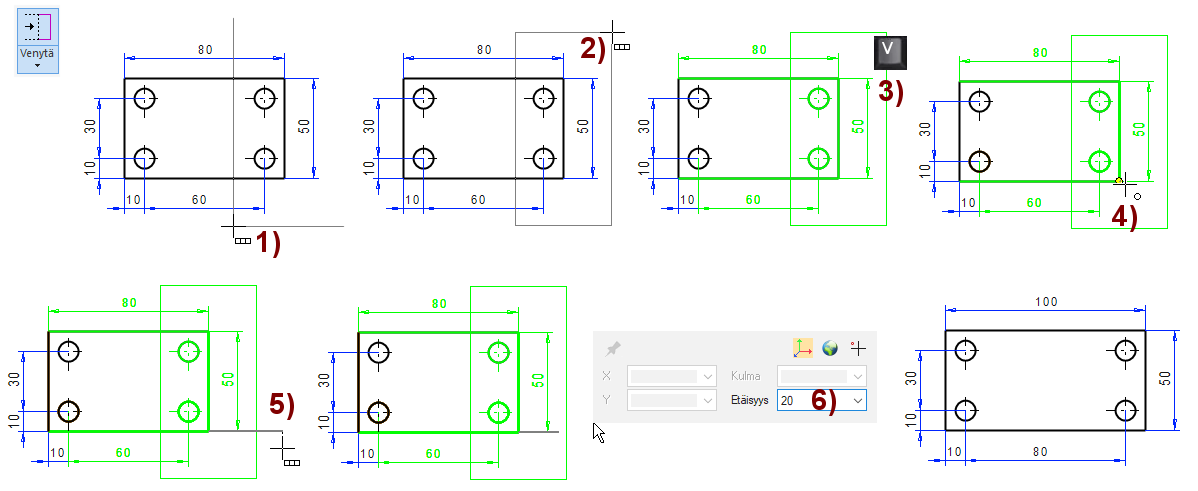

Siirrä pisteitä, eli venytä geometriaa syöttämällä mitta

Toiminnon avulla voit siirtää ja venyttää geometriaa.

  • Toiminto: Venytä.
  • Osoita ensimmäinen nurkkapiste. Kuva 1).
  • Osoita toinen nurkkapiste. Kuva 2).
    • Ohjelma värjää kaikki ne viivat jotka jäävät edes osittain aidatun alueen sisäpuolelle ja kehottaa "Korjaa valittuja".
    • Nyt voisit osoittaa niitä viivoja, joita et halua mukaan venytykseen tai siirtoon. Voisit osoittaa myös niitä viivoja, jotka haluat mukaan siirtoon.
  • Päätä korjailu Valmis-kuittaukseen:
    • Napsauta V-näppäintä. Kuva 3). tai
    • Napsauta hiiren keskinäppäintä tai
    • Valitse tilannekohtainen toiminto
  • Osoita referenssipiste. Kuva 4).
    • Jos syötät siirroksen numeerisesti, voit osoittaa referenssipisteen myös muualta, kuin geometriasta.
  • Lukitse suunta. Kuva 5).
    • Suunnan lukituksen voit jättää väliin, jos syötät siirroksen numeerisesti.
  • Syötä siirroksen suunta. Kuva 6).


Lopeta venytys-toiminto:

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä

Siirto vai venytys

Venytä (siirrä pisteitä) toiminnallisuuden vaikutus geometriaan.

  • Viivat, jotka jäävät kokonaan aidatun alueen ulkopuolelle, pystyvät paikoillaan.
  • Viivat, jotka jäävät toisesta päästään aidatun alueen ulkopuolelle ja toisesta päästää aidatun alueen sisäpuolelle venyvät.
    • Ympyrät ja ellipsit eivät veny.
  • Viivat, jotka jäävät kokonaan aidatun alueen sisäpuolelle, siirtyvät suuntansa säilyttäen.
    • Ympyröissä keskipiste ratkaisee, jäävätkö ne paikoilleen vai siirtyvätkö ne.

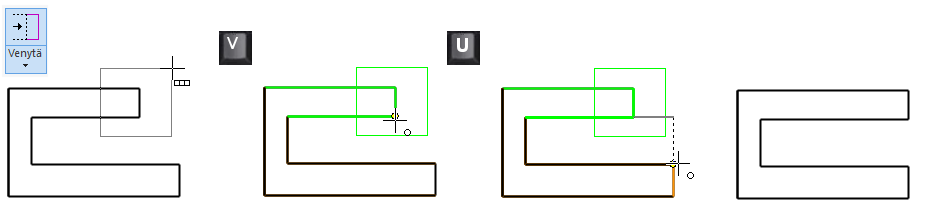

Siirrä pisteitä, eli venytä osoittamalla siirtymä

  • Toiminto: Venytä.
  • Osoita alueen rajat.
  • Napsauta V-näppäintä, hiiren keskinäppäintä tai valitse tilannekohtainen toiminto
    .
  • Osoita referenssipiste.
  • Lukitse vaakasuunta U-näppäimellä.
  • Osoita siirros geometriasta.

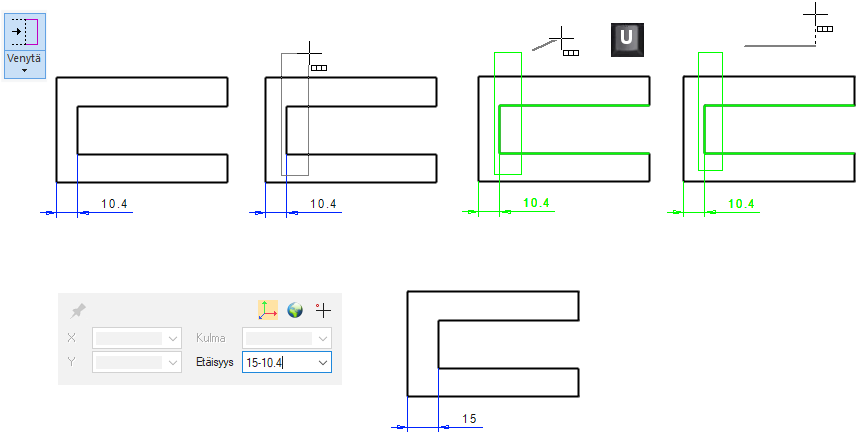

Venytä pituutta määrämittaan saakka

Kuvassa olevaa etäisyyttä 10.4 mm on tarkoitus kasvattaa 15 mm.

  • Toiminto: Venytä.
  • Osoita alueen rajat.
  • Napsauta V-näppäintä,
  • Osoita referenssipiste (ihan mistä vaan).
  • Lukitse vaakasuunta U-näppäimellä. (ei ole pakollista, koska syötät siirroksen numeerisesti.
  • Syötä siirros: Uusi mitta - vanha mitta.
    • 15-10.4

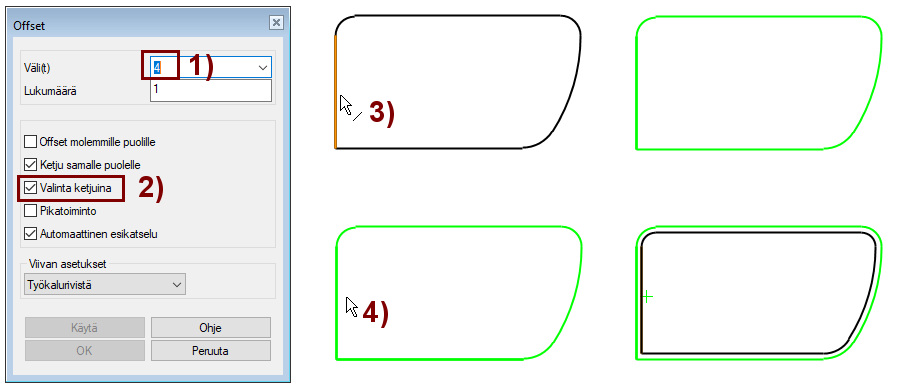

Kopioi viivaketju yhdensuuntaisesti määrämatkan päähän

  • Toiminto: Offset.
  • Syötä viivojen väli. Kuva 1).
  • Varmista, että optio Valinta ketjuna on voimassa. Kuva 2).
  • Osoita joku ketjun viivoista. Kuva 3).
    • Ohjelma etsii viivaketjun ja merkkaa viivat vihreällä huomiovärillä.
  • Osoita puoli, jonne viivakopiot syntyvät. Kuva 4).
  • OK.


Lopeta offset-viivojen piirtotoiminto:

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

Valintaoptio: Pikatoiminto

Jos Offset-dialogissa on valittuna optio Pikatoiminto, niin viivan puolta (4) ei tarvitse osoittaa.

  • Ohjelma huomioi kohdistimen sijainnin suhteessa viivan (3) ja piirtää saman tien offset-viivan, ilman että sinun tarvitsee painaa OK-painiketta.
  • Voi osoittaa seuraavan viiva, jolle haluat offset viivan jne.

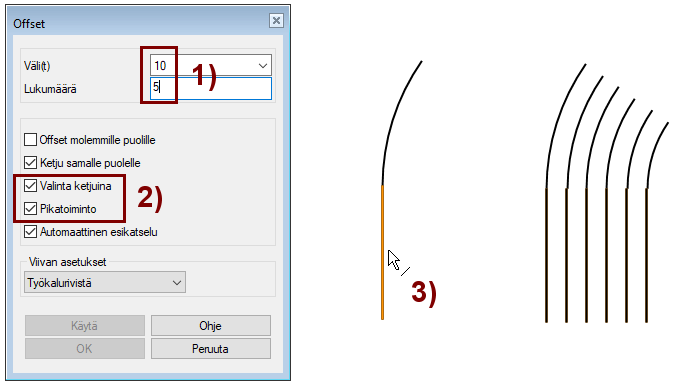

Kopioi 5 viivaa 10mm päähän toisistaan

  • Toiminto: Offset.
  • Syötä viivojen väli ja lukumäärä. Kuva 1).
  • Varmista, että optiot Valinta ketjuna ja Pikatoiminto on voimassa. Kuva 2).
  • Osoita joku ketjun viivoista. Kuva 3).
    • Huomaa että kohdistimen puoli ratkaisee kopioiden suunnan.

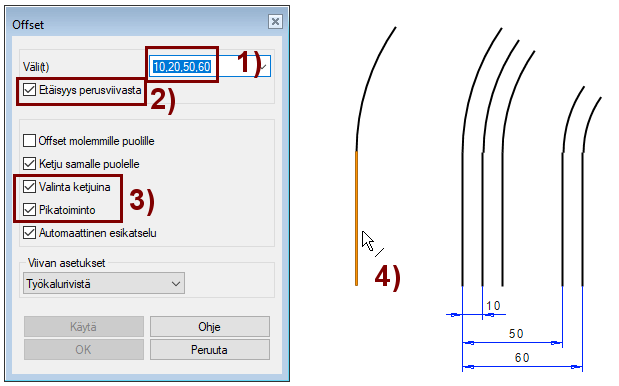

Tee kerralla useita viivakopioita, joiden etäisyys on laskettu perusviivasta

  • Toiminto: Offset.
  • Syötä pilkulla toisistaan erotetut etäisyydet, jotka on mitattu perusviivasta, . Kuva 1).
  • Valitse optio: Etäisyys perusviivasta. Kuva 2).
  • Varmista, että optiot Valinta ketjuna ja Pikatoiminto on voimassa. Kuva 3).
  • Osoita joku ketjun viivoista. Kuva 4).
    • Huomaa että kohdistimen puoli ratkaisee kopioiden suunnan.

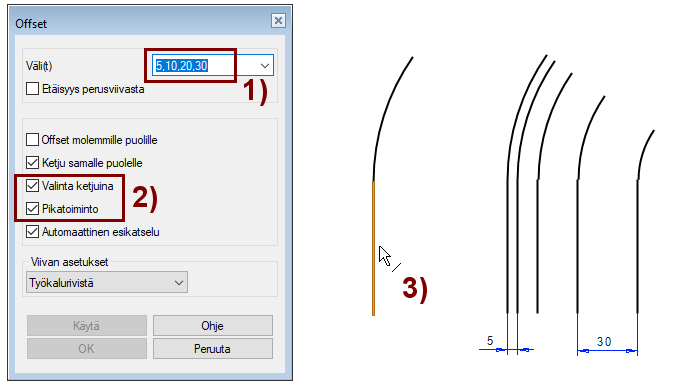

Tee kerralla useita viivakopioita, joiden etäisyys on laskettu edellisestä kopiosta

  • Toiminto: Offset.
  • Syötä viivojen välejä pilkulla toisistaan erotettuna. Kuva 1).
  • Älä valitse optiota Etäisyys perusviivasta.
  • Varmista, että optiot Valinta ketjuna ja Pikatoiminto on voimassa. Kuva 2).
  • Osoita joku ketjun viivoista. Kuva 3).
    •  Huomaa että kohdistimen puoli ratkaisee kopioiden suunnan.

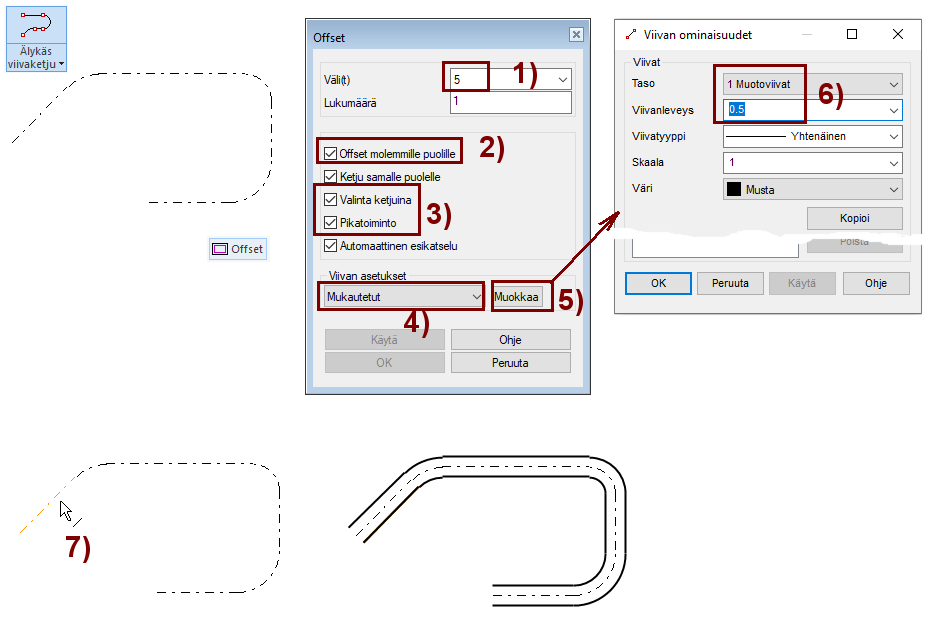

Piirrä viivaketju molemmille puolille ja aseta viivatyyli

Piirrä ensin perusviiva. Käytä toimintoa Älykäs viivaketju ja valitse viivatyyliksi pistekatkoviiva.

  • Toiminto: Offset.
  • Syötä viivojen väli. Kuva 1).
  • Valitse optiota Offset molemmille puolille. Kuva 2).
  • Varmista, että optiot Valinta ketjuna ja Pikatoiminto on voimassa. Kuva 3).
  • Valitse viivan asetukset: Mukautetut. Kuva 4).
    • Painike Muokkaa ilmestyy dialogiin.
  • Valitse Muokkaa. Kuva 5).
    • Viivan ominaisuudet-dialogi avautuu.
  • Valitse Taso: Muotoviivat ja Viivanleveys: 0.5. Kuva 6) + OK.
  • Osoita joku ketjun viivoista. Kuva 7).

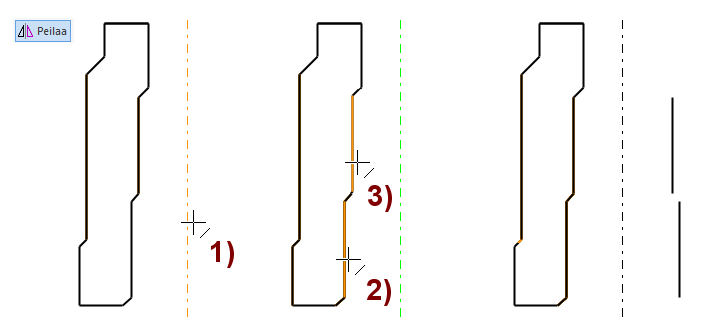

Peilaa viivoja

  • Toiminto: Peilaa.
  • Osoita symmetria-akseli. Kuva 1).
  • Osoita peilattavat viivat 2), 3) jne.


Vaihda symmetria-akselia eli peilausviivaa:

  • Paina hiiren keskinäppäintä tai
  • Paina
    -näppäintä.
    • Osoita uusi kohdeviiva.
    • Osoita peilattavat viivat jne.


Lopeta viivojen peilaustoiminto

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä

Peilauslinjana viiva tai kaksi pistettä

Symmetria-akselin osoituksen sijaan voi valita:

  • Tilannekohtaisesta pop-up-valikosta toiminnon: Osoita kaksi pistettä
  • Tämän jälkeen voit osoittaa kaksi pistettä, jotka muodostavat peilauslinjan.

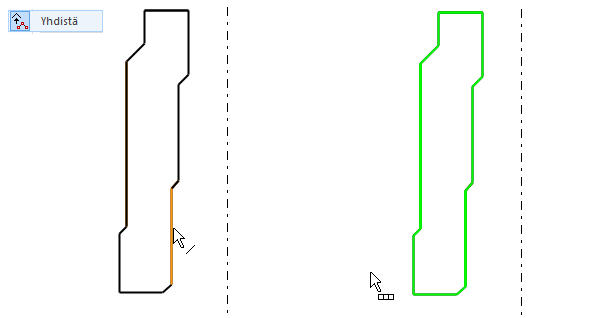

Yhdistä viivoja

Edellisen harjoitukset peilaus on työlästä, jos viivaketju ei ole yhtenäinen.

Yhdistetään viivat yhtenäiseksi viivaksi.

  • Toiminto: Venytä > Yhdistä.
  • Osoita joku ketjun viivoista.
    • Ohjelma etsii ketjussa olevat viivat ja yhdistää ne viivaketjuksi.


Tarkemmin Yhdistä-toiminnosta harjoituksessa 7. Trimmaa ja leikkele viivoja.

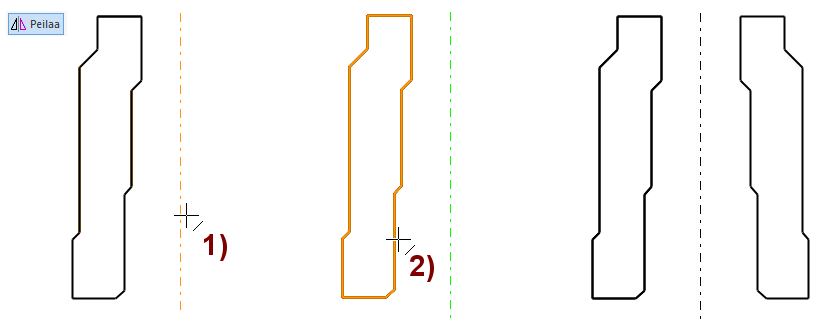

Peilaa viivaketju

  • Toiminto: Peilaa.
  • Osoita symmetria-akseli. Kuva 1).
  • Osoita peilattava viiva 2).


Vaihtoehto viivojen yhdistämiselle

Peilattavasta geometriasta olisi voitu tehdä ryhmä, sen sijaan että viivat yhdistettiin.

Sen jälkeen olisi käytetty toimintoa: Ryhmä > Peilaa.

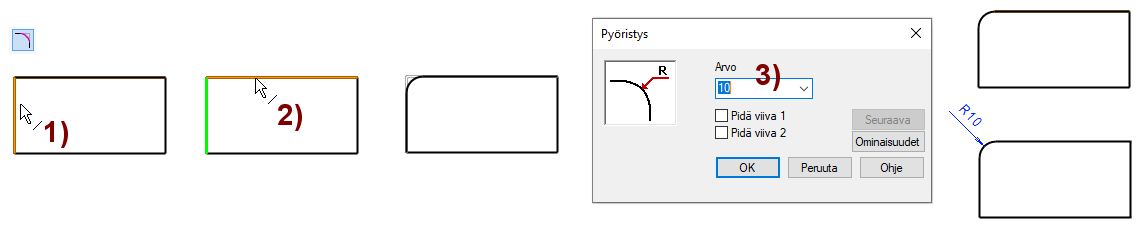

Lisää pyöristys

  • Toiminto: Pyöristä.
  • Osoita ensimmäinen viiva. Kuva 1).
  • Osoita toinen viiva. Kuva 2).
  • Syötä pyöristyssäde. Kuva 3).
  • OK.

Lopeta pyöristysten lisäys

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen


Jos 2D-rajoitustenratkaisija on valittuna, niin ohjelma lisää säde-mitan, joka toimii myös ehtona.

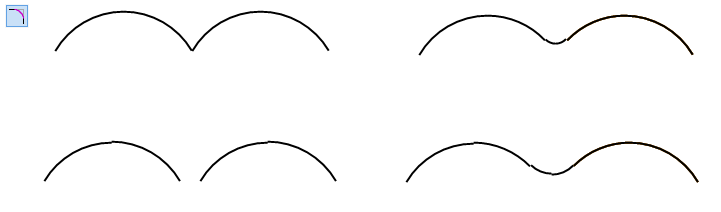

Pyöristyksen voit tehdä myös kaarien väliin.

  • Piirrä pari kaarta, jotka koskettavat toisiaan.
  • Lisää niiden välille pyöristys.
  • Piirrä pari kaarta, jotka ovat irti toisistaan.
  • Lisää niiden välille pyöristys.

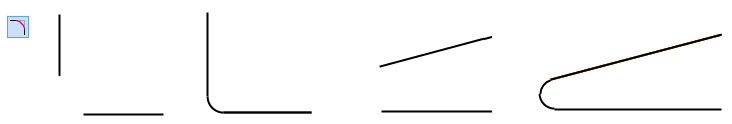

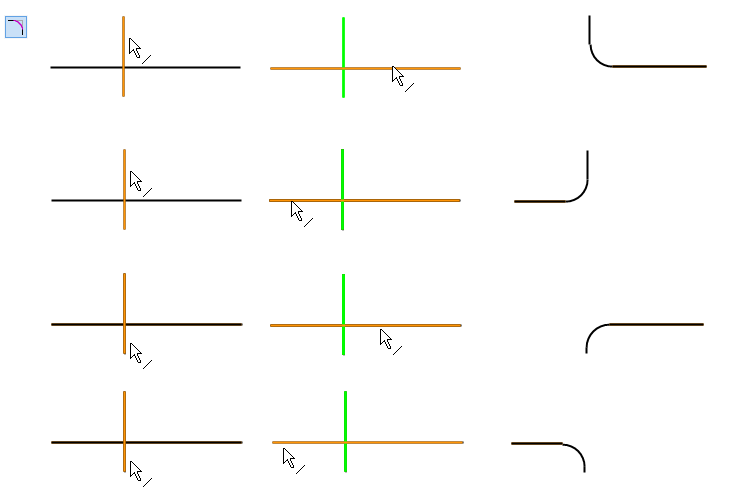

Pyöristyksen voit tehdä myös viivoille, jotka eivät kosketa toisiaan


Piirrä neljä paria risteäviä viivoja.

  • Lisää niiden väliin pyöristykset oheisen kuvan mukaan.
  • Huomaa, että risteävistä viivoista jää jäljelle se osuus, josta viivan osoitit.

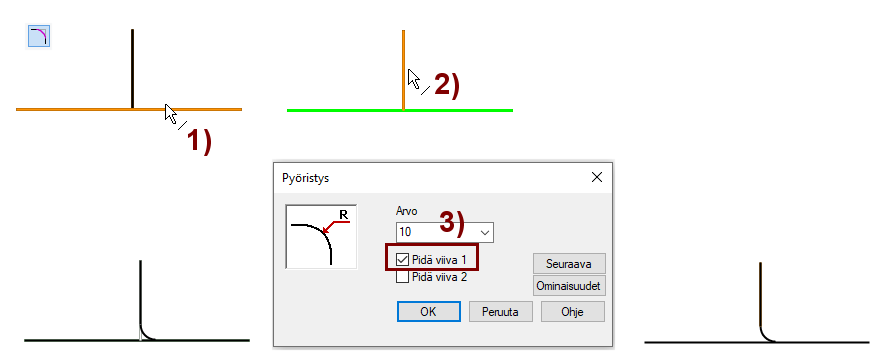

Lisää pyöristys siten, että ensimmäistä viivaa ei trimmata

  • Toiminto: Pyöristä.
  • Osoita ensimmäinen viiva. Kuva 1).
  • Osoita toinen viiva. Kuva 2).
  • Syötä pyöristyssäde. Kuva 3).
  • Valitse optio: Pidä viiva 1.
  • OK.

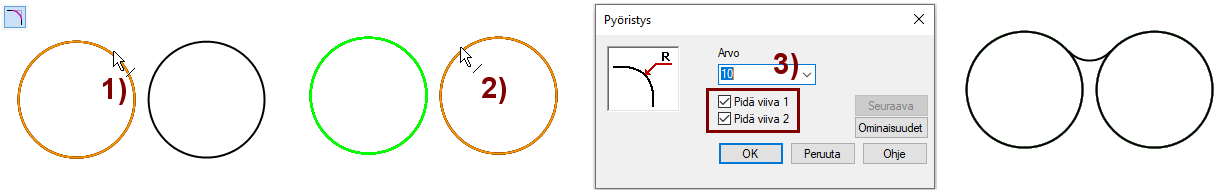

Voit lisätä pyöristyksen myös siten, ettei kumpaakaan viivaa trimmata.

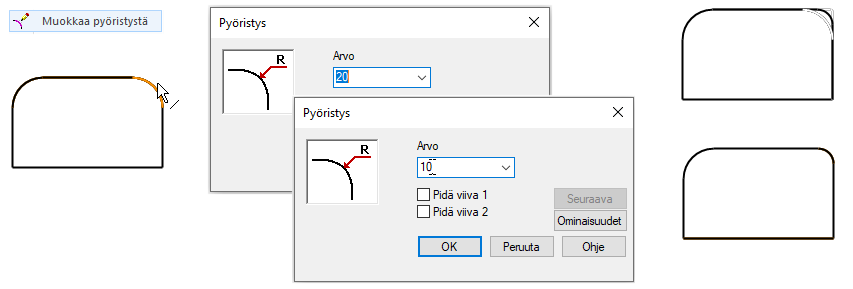

Muokkaa pyöristyksiä

  • Toiminto: Venytä > Muokkaa pyöristyksiä.
  • Osoita pyöristys.
    • Dialogi Pyöristys avautuu ja esittelee nykyisen pyöristyksen.
  • Syötä pyöristyssäteelle uusi arvo.
  • OK.


Lopeta pyöristysten muokkaus

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

Et voi antaa arvoksi nollaa, etkä lisätä viivoja

  • Pyöristystä muokatessasi, et voi lisätä viivoja valinnoilla Pidä viiva.
  • Pyöristystä et voi "poistaa" antamalla säteeksi 0 (nolla).

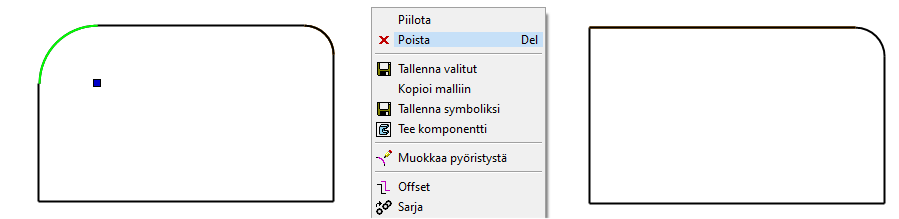

Poista pyöristys

  • Valitse pyöristys(-viiva).
  • Tilannekohtainen toiminto: Poista tai Delete-näppäin.
    • Pyöristys poistetaan ja viivat jatkuvat risteyksiinsä saakka


Poiston voit peruuttaa Kumoa-painikkeella tai näppäinyhdistelmällä

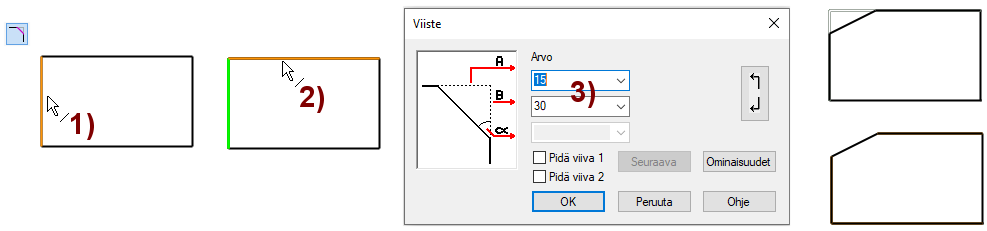

Lisää viiste antamalla viisteen pituudet

  • Toiminto: Viistä.
  • Osoita ensimmäinen viiva. Kuva 1).
  • Osoita toinen viiva. Kuva 2).
  • Syötä viisteen arvot. Kuva 3).
    • Ylempi arvo on ensimmäiseksi osoitetulle viivalle.
    • Alempi arvo jo toiseksi osoitetulle viivalle.
  • OK.


Lopeta viisteiden lisäys

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

Jos 2D-rajoitustenratkaisija on valittuna, niin ohjelma lisää viisteelle mitat, joka toimivat myös ehtoina.

2D-rajoitustenratkaisija: Viisteiden pituus

Syöttämäsi viisteiden pituus lasketaan viivan suuntaisesti viivojen risteyksestä.

  • Etäisyysehto lisätään viivan ja pisteen etäisyytenä, joten automaattisesti lisätyt, ja ehtona toimivat mitat, eivät kuvaa syöttämiäsi viisteen arvoja.

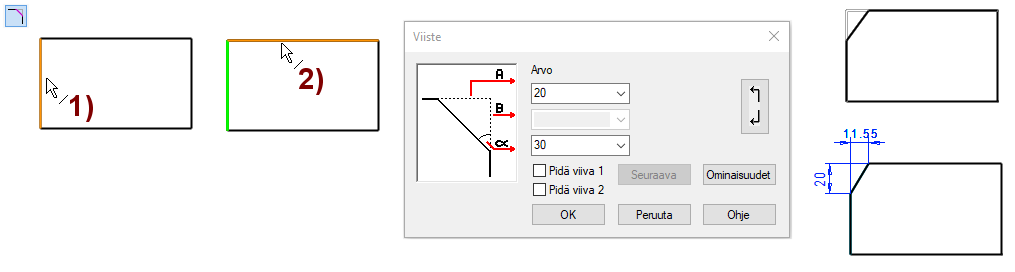

Anna viiste pituuden ja kulman avulla

  • Toiminto: Viistä.
  • Osoita ensimmäinen viiva. Kuva 1).
  • Osoita toinen viiva. Kuva 2).
  • Syötä viisteen arvot. Kuva 3).
    • Syötä pituuden arvo, joko ensimmäiselle viivalle (A) tai toiselle viivalle (B),
    • Tarvittaessa tyhjennä toinen pituuden arvo, jotta kulma kenttä aktivoituu.
    • Syötä kulma.
  • OK.

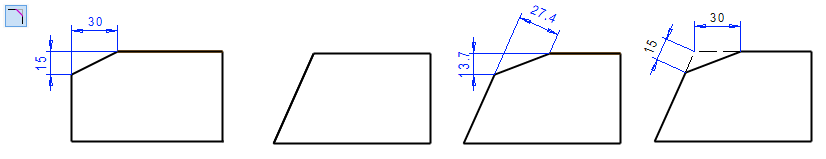

2D-rajoituksen ratkaisijan antamat arvot

Rajoitustenratkaisija lisää etäisyysmitat, vaikka annoitkin kulmamitat.

Jos tämä ei sovi, niin poista toinen etäisyysmitoista ja lisää joko kulmamitta tai kulmaehto.

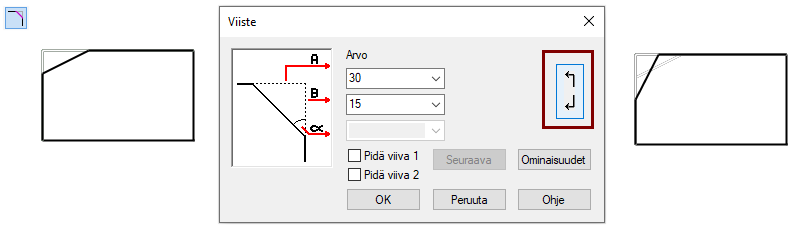

Lisää viiste, vaihda viisteen suuntaa lennosta.

  • Toiminto: Viistä.
  • Kun olet antanut viisteen arvot ja viiste näyttäisi syntyvät "väärin päin", voit painaa kuvassa näkyvää painiketta, joka vaihtaa viisteen suuntaa.
  • OK.

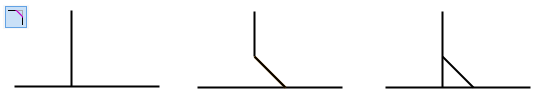

Myös viisteen viivat voidaan jättää trimmaamatta

  • Valitse tarvittaessa optiot Pidä viiva 1 ja/tai Pidä viiva 2.

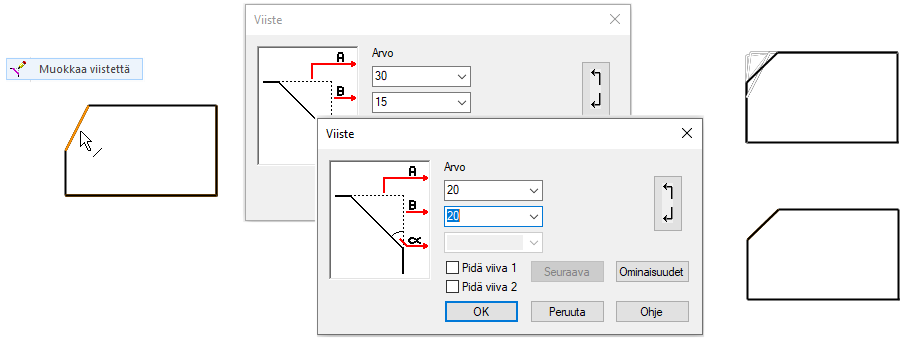

Muokkaa viistettä

  • Toiminto: Venytä > Muokkaa viistettä.
  • Osoita viiste.
    • Dialogi Viiste avautuu ja esittelee nykyisen viisteen arvot.
  • Syötä viisteelle uudet arvot.
  • OK.


Lopeta viisteiden muokkaus

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

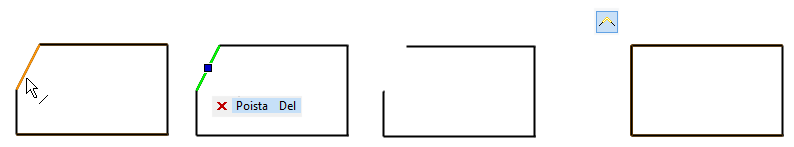

Poista viiste

  • Osoita poistettava viiste-viiva.
  • Tilannekohtainen toiminto: Poista tai Delete-näppäin.
    • Viiva poistuu, mutta viereiset viivat eivät palaudu risteyskohtiin, kuten pyöristyksen poistossa tapahtui.


Jos haluta viivat yhteen, niin Trimmaa ne yhteen.

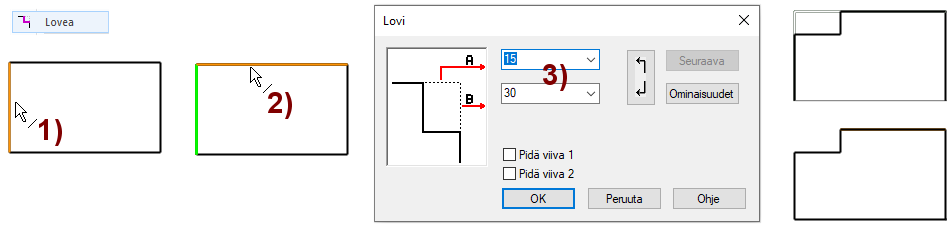

Lisää lovi

  • Toiminto: Venytä > Lovea.
  • Osoita ensimmäinen viiva. Kuva 1).
  • Osoita toinen viiva. Kuva 2).
  • Syötä loven arvot. Kuva 3).
  • OK.


Lopeta lovien lisäys

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

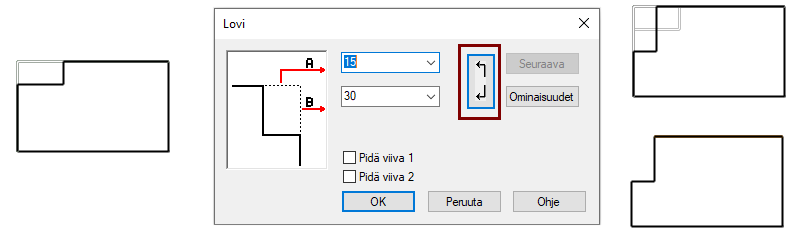

Lisää lovi, vaihda loven suuntaa lennosta

  • Toiminto: Lovea.
  • Kun olet antanut loven arvot ja lovi näyttäisi syntyvät "väärin päin", voit painaa kuvassa näkyvää painiketta, joka vaihtaa loven suuntaa.
  • OK.

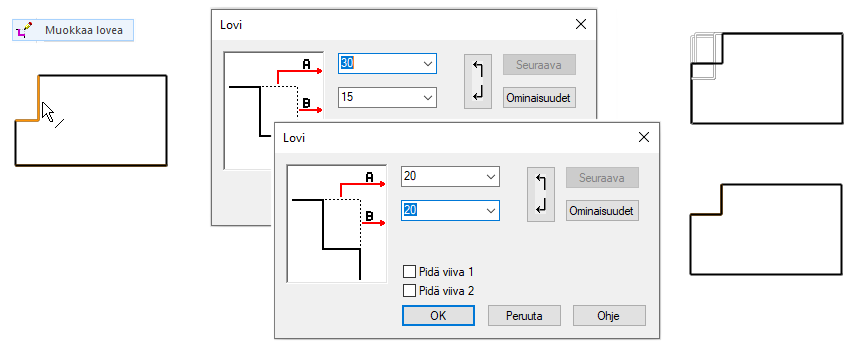

Muokkaa lovea

  • Toiminto: Muokkaa lovea.
  • Osoita loven viiva.
    • Dialogi Lovi avautuu ja esittelee nykyisen loven arvot.
  • Syötä lovelle uudet arvot.
  • OK.

Lopeta lovien muokkaus

  • Valitse jokin toinen toiminto tai
  • Paina
    -näppäintä tai
  • Paina
    -näppäintä tai
  • Valitse tilannekohtainen

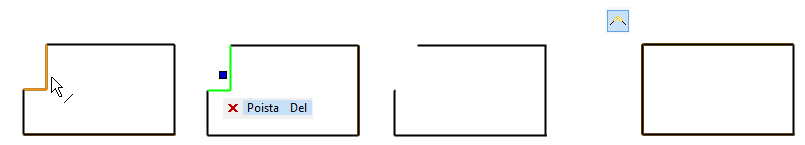

Poista lovi

  • Osoita poistettavan loven viivaa.
  • Tilannekohtainen toiminto: Poista tai Delete-näppäin.
    • Lovi poistuu, mutta viereiset viivat eivät palaudu risteyskohtiin, kuten pyöristyksen poistossa tapahtui.


Jos haluta viivat yhteen, niin Trimmaa ne yhteen.




Tallenna piirustus

  • File > Tallenna tai paina
    tai
